Подключение реле давления воды

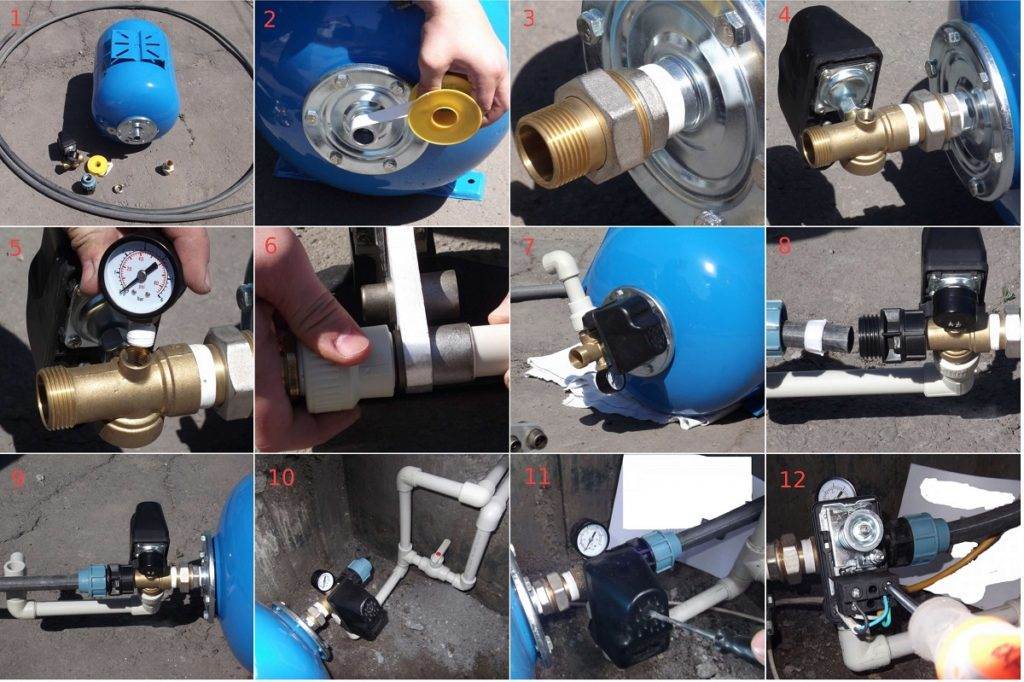

Пошаговая установка реле давления в систему водопровода
Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.
Электрическая часть
Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.
Устройство реле давления для насосной станции оборудовано:
- разъемами фазы и нуля от источника питания;
- такими же контактами от качающей станции;
- заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.
Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при
необходимости.
Подключение к водопроводу своими руками
Существуют различные схемы подключения реле к водопроводу:
- для удобства используется специальное устройство со штуцером на пять выводов;
- применяются различные фитинги;
- рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.
В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.
Как настроить реле давления под индивидуальные нужды
Индивидуальная настройка или перенастройка работы реле после сбоя осуществляется следующим образом:
- В самом начале нужно вскрыть корпус реле, отсоединив защитный кожух от основания. Ведь именно под кожухом «спрятаны» контакты электродвигателя и регулировочные узлы реле: шпилька с большой гайкой, удерживающей большую пружину и шпилька с небольшой гайкой, удерживающей малую пружину. При этом натяжением большой пружины регулируют минимальное давление, а малой пружины – разницу давлений.
- Регулировку «стартового» (минимального) давления начинают на пустом накопителе. Причем для освобождения гидроаккумулятора от жидкости достаточно лишь выключить насос и открыть кран. Сама регулировка осуществляется следующим образом: большая пружина ослабляется полностью (гайка выкручивается против часовой стрелки), далее следует включить насос и начать постепенно затягивать пружину. В тот момент, когда насос заработает и начнет качать воду, манипуляции с большой гайкой прекращают — минимальное давление вышло на отметку давления в воздушной части гидроаккумулятора плюс 0,2-0,3 атмосферы. И если за мембраной аккумулятора будет 1,2-1,3 атмосферы, то минимальное давление в баке приблизится к желаемым 1,5 атмосферам. Ну а кто хочет большего – тот должен, в начале регулировки, «прибавить» давление в накопителе (подкачав воздух за мембрану).
- Регулировка разницы давления осуществляется еще проще. Нужно попросту дождаться остановки насоса и считать показатель с манометра на коллекторе гидроаккумулятора. Если результат не устраивает, то насос отключается, вода спускается, а небольшая гайка закручивается (для повышения давления) или выкручивается (для понижения давления) на шпильку с малой пружиной. После этого насос включают и считывают «новое» верхнее давление, получившееся после регулировки.
Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении. Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.
Структура и порядок функционирования реле
Задача реле заключается в поддержании необходимого давления воды в системе водопровода, что способствует безупречной работе всех единиц насосной станции и обеспечивает ее сохранность. После установки этой компактной конструкции на гидроаккумулятор требуется произвести правильную коррекцию заводских настроек под определенный водопровод и конкретную мощность насоса.
Процедура регулирования не сопровождается особыми сложностями. Но для ее грамотного выполнения следует ознакомиться с функциональными особенностями и техническими характеристиками реле.
Конструктивные принципы
Реле давления не отличается замысловатостью в устройстве. Его механизм включает в себя следующие составляющие:
- Корпус реле давления.
- Фланец, при помощи которого к системе подсоединяется модуль.
- Гайка, служащая для регулирования отключения агрегата.
- Гайка, корректирующая силу сжатия в емкости, позволяющую аппарату включаться.
- Клеммы (винтовые зажимы), предназначенные для подключения проводов, которые тянутся от насоса.
- Место для присоединения кабеля от электрической сети.
- Клеммы для обеспечения заземления.
- Муфты для фиксирования электропроводов.
В нижней части модели находится металлическая крышка, за которой расположены поршень и мембрана. В зависимости от особенностей устройства насосной станции и изготовителя реле могут отличаться своей конфигурацией, размерами и расположением узлов и деталей.
Специфика работы
Реле насосной станции оснащено пружинами, благодаря которым выставляются параметры давления, способствующего включению и отключению насоса. Эти пружины имеют разный размер, благодаря большей из них производится установка нижнего порога срабатывания, то есть приводится в действие насос. Маленький элемент отвечает за прекращение работы — выключение насоса.
Данная автоматика исключает потребность собственноручно включать и выключать устройство, подкачивающее воду. Большая пружина, находясь в исходном состоянии, производит максимальное давление на пластину. Это приводит к тому, что контакты контура, за счет которого питается насосная установка, смыкаются между собой, соответственно, подпитывая этим электродвигатель, и вода поступает в емкость.
Прибывающая жидкость способствует достижению максимального показателя давления, которое приводит к размыканию контактов, а значит, и к прекращению работы оборудования.
Проверка давления
После приобретения насосного оборудования и перед вводом его в эксплуатацию потребуется осуществить проверку уровня давления, заданного производителем в процессе изготовления. Это вызвано тем, что хранение и перевозка изделий сопровождается утечкой определенного объема воздуха из системы, приводящей к сбою в заводских настройках.
По этой причине система не сможет функционировать корректно из-за отсутствия необходимого давления. Кроме этого, насосная станция не сможет включаться на нижнем уровне, что приведет к проблемам в водоснабжении квартиры или частного дома. Проверка давления выполняется при пустом баке и отключенном от электрического питания оборудовании.
Для проведения такой процедуры совершаются следующие действия:
- С гидроаккумулятора снимается колпачок из пластмассы, выполняющий защитную роль и закрывающий ниппель (соединительную трубку).
- При помощи автомобильного манометра на открывшемся элементе измеряется давление воздуха в баке. Автовладельцам этот процесс немного напомнит проверку колес.
- За норму следует принимать показатель в полторы атмосферы.
- В случае превышения этого показателя производится стравливание воздуха в емкости и повторная проверка. Недостача воздуха и давления устраняется путем подкачки с использованием автомобильного насоса.
- Для одноэтажного строения вполне подойдет одна атмосфера, за норму же принимается показатель от одной до полутора атмосфер.
При пониженном давлении можно использовать бытовую технику, требующую подачу воды, например стиральную машину и оборудование для мытья посуды. По этой причине профессионалы рекомендуют владельцам тщательно взвесить аргументы и остановиться на приемлемом для них показателе давления в гидроаккумуляторе, учитывая износостойкость насосной системы. На грушу, входящую в ее состав, негативно воздействует как недостаток (ниже одной атмосферы), так и излишек (больше 1,5 атмосфер) давления.
Данную процедуру желательно проводить не только после покупки оборудования, но и раз в месяц в процессе его работы. Для этого бак освобождается от воды, а сам агрегат отключается от электрической сети.
Особенности
Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.
Реле давления – элемент, который регулирует подачу воды в системе.
За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.
По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.
Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно.
Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.
В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.
Зачастую датчики давления сразу имеют заводские настройки.
Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.
Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.
Какие характеристики следует менять?
Простой блок управления имеет две изменяемые характеристики:
- Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
- Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.
Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.
Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.
Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.
Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.
А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.
При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.
Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.
Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.
Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.
Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:
| Ситуация | Регулируемые точки | Вариант переделки |
| Помпа долго работает не останавливаясь | Следует изменить верхнюю отсечку остановки помпы | 1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится |
| Вода слабо льется из крана | Следует поднять давление пуска, сохранить давление отключения | Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение |
| Сделать больше общий напор | Следует повысить давление включения | Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить |
| Сделать меньше общий напор | Следует снизить давление пуска | Ослабить пружину Р, верхняя отсечка так же понизится |
| Насос часто запускается, надо сделать реже | Следует повысить давление отключения | Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса) |
Регуляторы давления воды в квартире
Установка регулятора давления воды в квартире — доступный способ улучшения качества водоснабжения. Бытовой регулятор поддерживает заданное давление воды после себя. Достаточная пропускная способность регуляторов для квартиры или частного дома — 3 м?/час.
Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления
Правила установки для бытовых регуляторов:
- автоматический клапан устанавливают в отапливаемом, доступном для обслуживании при эксплуатации, месте;
- корпус не должен испытывать напряжений сжатия, кручения и изгиба;
- направление стрелки на корпусе совпадает с ходом движения потока;
- перед установкой регулятора трубопровод промывают, удаляют частицы окалины, песка и иловые отложения;
- сетчатый фильтр, установленный после запорного вентиля на вводе водопровода в квартиру, улучшит работу регулятора и бытового гидравлического оборудования;
- запорная арматура (вентиль) после регулятора необходима для обслуживания и замены устройства.
Бытовой предохранительный клапан регулирует напор и расход в водопроводе
Как настраивается регулятор давления
Настройка моделей с манометром не представляет сложности. Вращением винта регулировки обеспечивают необходимые значения на шкале манометра. Средний показатель давления – 3 атм. Винт находится на корпусе и легко перемещается с помощью гаечного ключа.
Настройка ведется согласно паспортным рекомендациям всех установленных в системе приборов. Берутся данные по самому уязвимому оборудованию.
Устройства без манометра не регулирует, а оставляют заводские настройки. Все же рекомендуется дополнительно его приобрести. Манометр позволит выполнить точную настройку и обезопасит от непредвиденных ситуаций.
Последовательность действий:
- Закрыть все точки забора воды: краны, бойлер, фильтры и другие устройства.
- Открыть вентиль подачи в квартиру либо здание
- Установить требуемый показатель давления на манометре
- Открыть краны в местах потребления воды и проверить показатель давления по манометру.
Допускается колебание значений давления в пределах 10%.
Монтаж регулятора давления в водопроводную сеть стал необходимостью. Это объясняется использованием бытовой техники, чувствительной к избыточному давлению в сети. Регуляторы необходимы на нижних этажах высотных домов. Подвод воды осуществляется снизу и чтобы обеспечить нормальное давление вверху, на нижние этажи подают высокое, что вызывает поломки техники. А при наличии клапана удастся компенсировать перепад давления.
Так ли нужен гидроаккумулятор
Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.
В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .
Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.
Как подсоединить помпу к скважине и водопроводу
Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.
Подключение насоса к скважине проводится в такой последовательности:
- Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
- К аппарату подсоединяют трос, электрический провод, шланг.
- Устройство плавно опускают в скважину.
- Когда насос достигнет дна, его поднимают на полметра-метр.
- Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.
Как правильно настроить блок?
Для регулировки блока нужны будут:
- отвертка с плоским окончанием для откручивания крышки,
- рожковый ключ или головка на 8 мм.
Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.
Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.
Сначала откручивается пластиковая крышка блока управления
Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.
Как перенастроить блок:
- Выявить фактические моменты запуска и остановки помпы, по манометру.
- Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
- Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
- Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
- После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
- При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
- После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
- При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.
Как регулировать в частном доме?
Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.
Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.
