Разводка труб в ванной и туалете: лучшие схемы и частые ошибки

Плюсы и минусы совмещенных и раздельных санузлов

Для организации нормального использования туалета и ванной, надо создать грамотную систему водоотведения. Если принято решение самостоятельно заняться подключением и разводкой, надо понимать не только принцип работы, но и какие конфигурации санузлов существуют.

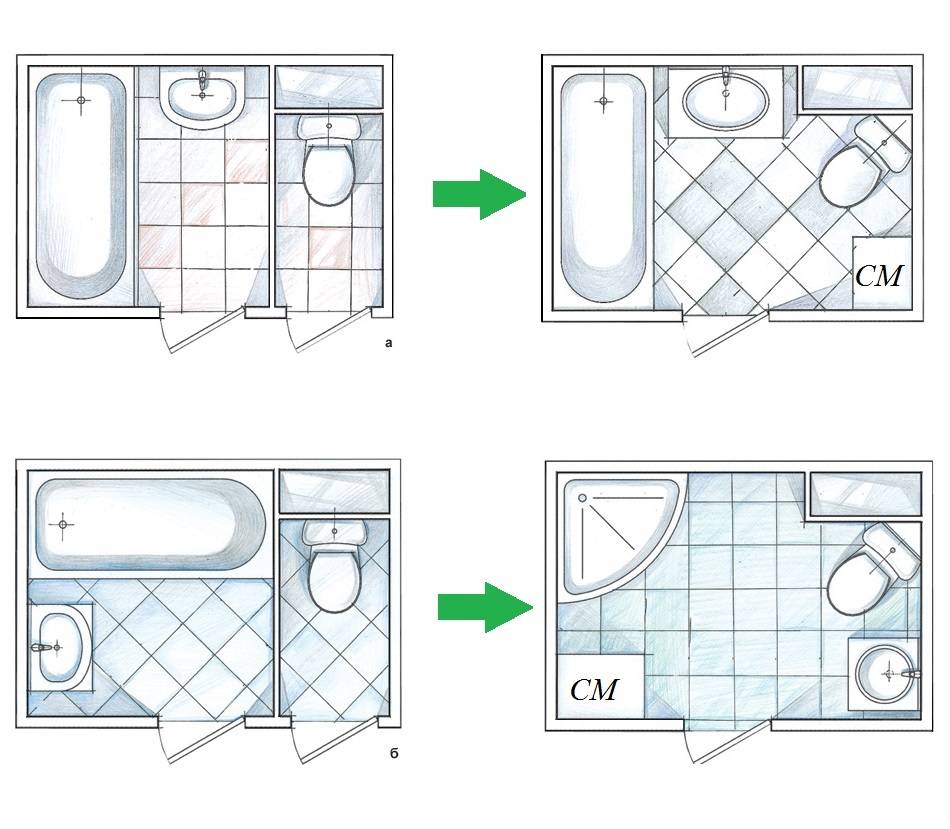

Рис 8. Раздельный и совмещенный санузлы

Рассматривая устройство квартир и жилых объектов, зачастую встречаются санузлы двух типов: раздельные и совмещенные. Во втором случае это целое пространство без перегородок. В первом случае, туалет и ванная имеют отдельные входы в пространство. Выбор субъективен. Однако с санитарной точки зрения стоит отметить, что совмещенный санузел не является лучшим решением. Использование совмещенного санузла актуально в следующих ситуациях:

Если отдельные пространства туалета и ванной слишком тесные и позволяют уместить элементарные предметы гигиены. При объединении в совмещенном санузле иногда освобождается большая доля пространства, позволяющая, к примеру, переместить стиральную машину или монтировать биде.
Если изначально площадь помещения большая (от 10 кв м).
Использование санузлом происходит ограниченным количеством людей.

Выбирая правильный метод разводки, можно добиться самостоятельно оптимального результата и создать бесперебойную систему подачи холодной или горячей воды.

Способы разводки труб

Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.

Последовательная

Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).

Особенности последовательной разводки:

с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
подключают точки разбора от общей магистрали посредством сантехнических тройников;
минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.

Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.

Коллекторная

В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.

Характеристика разводки:

напор воды одинаковый во всех точках разбора, независимо от расстояния;
установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
повышается количество используемого материала, переходников.

Планировка совмещенного санузла

Если площадь ванной комнаты больше 8 кв.м, ванну можно поставить в центре – главное, чтобы подойти к ней можно было со всех сторон, и соблюдались рекомендуемые расстояния между разными предметами сантехники.

Прекрасно, если в ванную комнату встанет кресло; оно должно быть непромокаемым. Кресло можно поставить рядом с ванной, а вот шкафы и комоды – подальше, чтобы уберечь их от вредного воздействия влаги.

При планировании ванной удобство ставится во главу угла, это важно даже в мелочах: коврики не должны быть скользкими, полотенцесушители – узкими. Если помещением будут пользоваться люди старшего поколения, вместо ванны лучше поставить душевую кабину с сиденьем и ограничиться минимум мебели, чтобы сделать просторные проходы

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Разводка труб в ванне своими руками

Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры – скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Схемы разводки санузла

Если туалет находится в одной комнате, а ванна — в другой, то при подготовке чертежа следует учесть нюансы, чтобы человек, пользующийся ванной, не лишил напора туалет в другой комнате. Если эти 2 потребителя находятся в одном общем помещении, то и здесь нужно учитывать некоторые детали.

Объединенный санузел

Объединенный (совмещенный) санузел — это вариант, когда ванна и унитаз находятся в одном помещении и подключены к общей канализационной трубе. В этом случае рекомендуется отдать предпочтение последовательному типу разводки, т.к. в помещении 2 прибора одновременно все равно не будут активироваться.

Туалет

Система разводки инженерных коммуникаций в туалетной комнате предполагает врезку в стояк и подключение к канализации. Когда кто-нибудь из членов семьи использует туалет, может снижаться напор в душевой кабине. Однако этим моментом можно пренебречь ввиду малого потребления жидкости унитазом.

Ванная

Разводка сантехники в ванной зависит от того, есть ли другие приборы в этом же помещении. Если есть стиральная машина, то она может снизить напор воды для ванны. Чтобы избежать этого, ее подключают к стояку отдельно посредством коллектора. Это же касается и душа.

Источники

https://vannapedia.ru/rmnt/truby/razvodka-trub-v-vannoj.html
https://stroitelniportal.ru/svoimi-rukami/remont-vannoj-komnaty/razvodka-trub-v-vannoj-i-tualete-svoimi-rukami/
https://dizain-vannoy.ru/santexnika/razvodka-trub-v-vannoj.html

Выбор трубы для коммуникаций ванной комнаты

Главным критерием является надежность труб для работы под высоким давлением — 5-7 атм

Учитывается не только толщина стенки трубы, но обязательно обращается внимание на надежность и качество при монтаже фитингов, сварочных работ и резьбовых соединений. Основные виды труб для работы:

Пластиковые. Выполняются из поливинилхлорида (ПВХ) или полипропилена (ПП). Для прочности усиливаются стекловолокном или фольгой алюминиевой. Легко выполнить пайку полипропиленовых труб самостоятельно. Также соединяются на муфтах (канализация).

Металлопластиковые. Внешне схожи с вышеуказанными, но имеют разные характеристики. Соединяются при помощи муфт из стали, обладают гибкостью при монтаже. Изготавливаются из полиэтилена с усилением внутренней части трубы. По маркировке имеются различия: РЕ-Х (полиэтилен сшитый), РЕ (полиэтилен), для горячего водоснабжения используется марка РЕ-RТ.

Металлические. В настоящее время монтируются довольно редко из-за их стоимости и больших трудозатратах, так как требуется электросварка устройство резьбы для соединения.

Из всех видов труб, самыми популярными можно считать пластиковые варианты. Довольно просты в монтаже, долговечны и стоимость их можно считать приемлемой. Металлопластиковый вариант имеет свою нишу при выполнении коммуникаций, но не столь надежен в узлах соединения, требуются большие навыки при работе.

Схемы водоснабжения санузла

Начиная монтаж труб в ванной, необходимо досконально разобраться с устройством водопроводной системы, чтобы при ее эксплуатации не возникало проблем и аварий. Раньше вода к жилым домам подавалась из скважины или колодца, но в настоящий момент внутрь квартиры вода подается из централизованной городской водопроводной сети, что значительно облегчается устройство и обслуживание водопровода. Непосредственно разводка в ванной состоит из 2 видов труб:

Водопроводные. В основном трубы в ванной являются водопроводными, то есть по ним течет вода, которая подается в краны или подводится к бытовым приборам. Водопроводные трубопровод в санузле состоит из общедомового стояка и труб холодной и горячей воды, отходящих от него. Для разводки холодной воды чаще всего используют пропиленовые коммуникации, а для горячей – металлопластиковые.
Водопроводные трубы
Канализационные. Канализационные трубы в ванной необходимы для того, чтобы утилизировать сточную воду и отходы жизнедеятельности. Обычно они имеют больший диаметр, чем трубопровод холодной или горячей воды, а также изготавливаются из керамики, чугуна или пластика. Канализационная система санузла также состоит из общедомового стояка и разводимых от него труб, идущих к сантехническим приборам (унитазу, ванне, раковине, стиральную машину).
Канализационные трубы

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

Для унитаза подводим трубу канализации и холодной воды;
Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Водопровод из полипропилена: золотая середина

Эту водопроводную систему можно назвать не дешевой и не дорогой – стоит она не намного больше, чем металлопластиковые трубы, но по своим качествам приближается к медным трубам, которые в этой отрасли строительства стоят особняком и находятся вне конкуренции. У этой трубы имеется всего один существенный недостаток, и тот легко компенсируется – это высокий коэффициент температурной деформации.

Полипропиленовая труба, даже стабилизированная алюминием или капроновой нитью, при нагревании увеличивается в размерах, что приводит к ее деформации. Выход из этой ситуации кроется в использовании утеплителя (мерилон) при скрытой разводке и изготовлении компенсаторов при открытом монтаже.

Полипропиленовые трубы для водопровода фото

Все остальные качества полипропиленовых труб можно отнести исключительно к преимуществам – это и гарантия производителя 50 лет, и надежность паяных стыков, и все та же простота соединения элементов труб, и, естественно, их стоимость. За сравнительно небольшие деньги можно собрать надежный водопровод.

О том, как правильно выбрать полипропиленовые трубы для водопровода, смотрите в видео.

Попрошу заметить, что они не лучшие – полипропилен является оптимальным вариантом. Если уж говорить о лучших трубах, то, несомненно, это будут медные трубы – об этом говорит даже их стоимость, которая в разы выше, чем у полипропилена. Пожалуй, это единственный их недостаток, если не учитывать невозможность самостоятельной сборки.

Медные трубы для водопровода фото

Ну и в заключение несколько слов о размерах водопроводных труб. Не будем заходить глубоко в дебри сантехнических дел, а остановимся исключительно на квартирных и домашних водопроводах. В них используются минимальные диаметры труб – начиная с ½” и заканчивая 1″. Следует отметить, что у разных водопроводных труб диаметр описывается разными системами. Например, проходному диаметру ½” соответствует металлопластиковая труба 16мм, а полипропиленовая 20мм.

Именно так решается вопрос, какие трубы выбрать для водопровода? Может кто-то, конечно, имеет другую точку зрения на эту проблему, но это вряд ли. Любой мало-мальски грамотный сантехник, успевший поработать со всеми видами водопроводных труб и узнать последствия использования некачественного материала, будет придерживаться именно такого мнения.

Источник

Инженерные коммуникации

Прежде всего, нужно определить, какая конкретно сантехника будет устанавливаться и какие коммуникации будут прокладываться в ванной комнате и отдельно в туалете (или же в совмещенном санузле):

Ванна. К ней нужно подвести и подключить канализацию, а также горячий и холодный водопровод.
Унитаз – к нему подводится холодная вода, и он подключается к канализации.
Умывальник – подключается все то же, что и к ванной.
Стиральная машинка. К ней нужно подвести холодную воду и канализацию.
Бойлер. К нему подводится холодная вода и от него идет стояк горячей.

Когда определились с коммуникациями и всей сантехникой, нужно решить, сколько будет вентилей, с помощью которых перекрывается вода:

основной на входе горячей воды – должен быть обязательно;
если есть горячая вода – то основной также должен быть на выходе;
вентиль на подводе к стиральной машинке должен быть, чтобы в случае поломки, можно было, не отключая весь водопровод, демонтировать технику, то же самое касается бойлера и унитаза.

Нормативные требования

Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Неспециализированная классификация

Водопроводные тройники, муфты, переходники, краны, смесители, шланги и многие другие элементы сейчас активно используются при монтаже водонесущих контуров. Любая из таких деталей делает свою функцию, но все же условно возможно поделить целый ассортимент на пара многочисленных групп:

Категория деталей	Функции и особенности конструкции
Соединительные	Употребляются для стыковки труб однообразного либо различного диаметра. Соединение может осуществляться как по прямой линии, так и под углом. Кроме этого вероятно разветвление контура на пара частей. Главное требование – обеспечение надежности, максимально приближенной к надежности монолитного трубопровода.
Запорные	К данной категории относятся краны, клапаны и смесители. Фурнитура делает функцию временного перекрытия трубного просвета. В закрытом состоянии устройства должны надежно блокировать ток воды, но наряду с этим они же должны снабжать стремительное открытие и поступление жидкости или в участок системы, или в точку потребления.
Измерительные	Встраиваются в трубопровод на этапе его монтажа или подключаются к особым выводам. Используется для измерения параметров потока воды – скорости движения, напора, температуры и т.д. Для большинства таких устройств характерна большая цена, что связано с высокой сложностью их изготовления.
Дополнительные	Категория, в которую довольно часто выделяют компоненты, не вошедшие в прошлые группы. К дополнительным деталям довольно часто относят разные шланги, заглушки, водопроводные затворы и т.д.

Помимо этого, существует кроме этого классификация фурнитуры по материалу изготовления. В большинстве случаев, все изделия разделяют на железные, пластиковые и комбинированные.

Демонтаж старых труб

Начинать следует с демонтажа ранее установленных коммуникаций. Для этого мы перекрываем подачу воды и раздаем разъемные соединения, чтобы дренировать воду. Раскручиваем все резьбовые соединения и снимаем старые краны, муфты и тройники. Элементы, которые до сих пор в исправном состоянии и не имеют внутри загрязнений, вполне сгодятся как запчасти. Сварные соединения разрезаем болгаркой. Чтобы добраться до участков скрытых в стенах используйте перфоратор с зубилом.

Статья по теме: Размер ламината — выбираем стандарт

Если штуцер на стояке имеет резьбу, на него крепим новый регулировочный вентиль, а следом фильтр и счетчик воды. Если старая труба крепилась на сварку, то отступаем от шва сантиметров 10-15, срезаем трубу и нарезаем резьбу леркой.

Трубы будут крепиться с соединительными элементами посредством пайки. Для пайки предварительно установите гильзы и бочонки нужного размера и включите пальник. Оптимальная температура для пайки 260 градусов, соответствующая отметка есть на тумблере прибора.

Время разогрева деталей зависит от диаметра и толщины стенок труб. Вы можете самостоятельно найти таблицы, где оно нормируется. В норме же секунд 5-7 вполне достаточно. Расплавленная труба или муфта без усилия проворачиваются на гильзе или штыре и легко снимается. После снятия с паяльника две части нужно соединить моментально. Вжимать нужно до упора, но без сильного нажима. В течение 3-5 секунд можно повернуть детали, если вдруг выставили их криво. После соединенные участки схватятся окончательно и их уже не разнять. Для практики не помешает потренироваться на ненужных обрезках.

Трубы будут крепиться вдоль стен за счет пластиковых хомутов. Те в свою очередь прижимаются к стенам саморезами. Их конструкция позволит легко фиксировать трубу защелкнув замок и так же легко высвободить.

По завершении монтажа проверим качество сборки. На четверть часа откройте подачу холодной воды. Затем такое же время пропускайте через нее горячую воду. Внимательно проконтролируйте состояние резьбовых и паяных соединений. В случае протечек сразу замените ненадежное соединение. На такой случай будет нелишним запастись еще парочкой фитингов.

Некоторые хитрости, чтобы упростить работу:

Заранее разметьте и просверлите отверстия под дюбели и закрепите хомуты. Не нужно прижимать хомуты намертво, пока не примеряете на них трубу.
Чтобы выставить тройники и углы ровно, примеряйте их к трубе перед спайкой и делайте отметку маркером.
Трубы можно паять на весу и уже собранную обвязку крепить на хомуты. Собрать все точно вам поможет предыдущая подсказка.
