Размеры рамы для инсталляции унитаза — лучше один раз увидеть

Габариты инсталляции

При выборе инсталляции для установки в выбранном месте большое значение имеют ее габариты.

Блочные системы имеют стандартные размеры:

• ширина: 500 мм;
• глубина: 100-150 мм;
• высота: 1000 мм.

Схема: габариты рамной инсталяции Габариты рамной инсталляции:

• ширина: 500-600 мм;
• глубина: 150-300 мм;
• высота: 800-1400 мм

Высота рамной инсталляции подбирается индивидуально в зависимости от места установки системы. Например, под окном используют укороченные варианты (800 мм).

Совет. В деревянных домах предпочтение отдается более низким и широким инсталляциям. Так уменьшается нагрузка на стену. В противном случае рекомендуется крепление к полу.

Установка навесных унитазов

Как установить навесной унитаз, чтобы система работала нормально и не вызывала нареканий? Первым шагом, который нужно выполнить, начиная установку подвесного унитаза своими руками. будет монтаж стальной рамы, именуемой инсталляцией. Используя дюбели, инсталляция крепится к стеновой и напольной поверхности. К месту, где будет располагаться унитаз, необходимо подвести 110-миллиметровую канализационную трубу и водопровод. Монтаж инсталляции унитазов должен выполняться с соблюдением горизонтального и вертикального уровня. Сам процесс монтажа довольно прост: в конструкции предусмотрены специальные штанги и шпильки, позволяющие крепить раму к стене.

Регулировка высоты чаши осуществляется с учетом роста жильцов, которые будут чаще всего пользоваться унитазом, поэтому подбор этого показателя стоит выполнять практическим путем. Как правило, высота установки унитаза от пола составляет около 40 см. Дальше установка навесного унитаза предполагает подвод водопровода к сливному бачку. Желательно использовать надежные трубы, которые смогут прослужить гораздо дольше гибких подводок. Монтируя подводку, необходимо закрывать расположенный в бачке вентиль.

Следующим шагом будет соединение выхода унитаза с канализацией, для чего понадобится гофра (прочитайте: «Как установить гофру на унитаз правильно «). Для проверки работоспособности системы чашу необходимо надеть на инсталляцию и осуществить слив. Крепить чашу жестко не нужно, поскольку ее окончательная установка выполняется в последнюю очередь. Установленный каркас обшивается приобретенным заранее гипсокартоном, который крепится прямо к раме и к стене.

Чтобы сделать правильные вырезы на гипсокартоне, стоит воспользоваться инструкцией к навесному оборудованию: в ней обычно указана схема, существенно облегчающая процесс создания технологических отверстий. Когда каркас установлен и зашит гипсокартоном, можно заняться облицовкой, для чего используется керамическая плитка. При выборе плитки нужно отталкиваться от ее эстетических качеств и запланированного интерьера санузла. Установка навесного унитаза закончена, и теперь он может выполнять свои функции.

Как определиться с размерами инсталляции?

Так как правильный выбор размеров инсталляции – это слишком важный вопрос, то остановимся на нем чуть более подробно. Итак, габариты установки для унитаза должны подходить под параметры ниши. Но они и должны учитывать особенности подвесной конструкции.

Для того чтобы не допустить ошибки, необходимо провести тщательный обмер. Но если ошибка все же произошла, например вы приобрели слишком узкую инсталляцию, тогда можно произвести коррекцию. Но совсем другое дело, когда габариты инсталляции не соответствуют размерам унитаза. В этом случае, не остается ничего другого, как вернуть устройство в магазин и попробовать обменять его на более подходящее. Чтобы избежать таких сложностей, необходимо заранее промерять все необходимые параметры.

Таким образом, мы выяснили, что габариты инсталляции могут быть различны. Это зависит от габаритов самого унитаза, и ниши, куда она крепится. Однако наиболее часто встречающимися размерами являются инсталляции, высота которых 112 см, а ширина 50 см.

Стандартные размеры унитаза и минимальный размер туалета

ГОСТ 30493-96 нормирует размеры только унитазов с полочкой. Еще есть те, которые устанавливают в вагонах, но они нам не нужны. Стандартные размеры унитаза с полочкой прописаны для двух вариантов: с цельноотлитой и с приставной.

Вторая модель используется в комплекте с навесными/настенными бачками или вообще без них. Еще есть стандартные размеры детского унитаза. Они (детские) идут без полочки. Все размеры приведены в таблице.

Конструкция унитаза	H	h	h1	l	l1	L (глубина или длина)	b	B (ширина в самом широком месте)
С цельноотлитой полочкой для установки бачка (Компакт)			150	330	435	не менее 605 (может быть и 575 мм)	260	340 и 360
Без полочки (бачок навесной)	370 и 400	320 и 350				460
Детский	335	285	130	280	380	405	210	290

Итак, стандартный размер унитаза с полочкой (называют обычно «Компакт»):

• Длина — L — 605 мм. Это с учетом того, что модель компакт с выступом под установку бачка. Отдельно прописано, что можно выпускать более короткие модели длиной до 575 мм.
• Ширина — B — также два стандартных значения:  340 и 360 мм.

Исходя из этих значений и минимально допустимых расстояний из предыдущего пункта, можем определить минимальные размеры туалета под установку такой модели. Начнем с вычисления ширины: 340 мм + 2*250 мм = 840 мм. То есть, расстояние между стенками не может быть меньше 84 см. Лучше, конечно, больше.

А по длине туалет должен быть 575 мм + 600 мм = 1175 мм. Но это без учета того, что надо еще канализационную трубу уложить и каким-то образом подключить слив. На это отведем еще 20 см. Итого получим, что минимальная длина туалетной комнаты 1175 мм + 200 мм = 1375 мм. В метрах это 1,375 м.

Стандартные размеры унитаза с настенным бачком существенно меньше: длина/глубина 460 мм, ширина 360 мм и 340 мм. То есть, помещение может быть короче.

Минимальная его глубина — 1060 мм — это только под комфортную установку чаши, но надо еще трубы подключить, так что добавим еще 20 см. Итого, получим, что для установки унитаза с навесным настенным бачком комната должна быть не менее 126 * 84 см.

А если у вас помещение более длинное, можно чудо сантехники выдвинуть назад, а за унитазом и/или над ним сделать шкафчик с полочками.

Виды инсталляций

Инсталляции можно разделить на виды по нескольким критериям:

• По конструкции;
• По принципу крепления.

По конструкции

Все современные системы инсталляций можно разделить на 2 основных вида – рамные и блочные.

Блочные инсталляции

Блочные модули предназначаются как для напольных, так и для подвесных унитазов, их конструкция включает консоль с креплениями для обвязки и бачка, пластиковый бачок, крепления для чаши. Сам унитаз устанавливается отдельно и крепится чаще всего к полу, так как консоль блочного модуля не имеет опорного места для крепления сантехники.

Конструкции с навесным оборудованием устанавливаются только в нише на надежной капитальной стене. Даже кирпичные и блочные стены могут не выдержать нагрузку от веса прикрепленного подвесного оборудования с сидящим человеком.

Такие модули незаменимы в том случае, когда унитаз устанавливается в ограниченном пространстве. К тому же они имеют бюджетную стоимость.

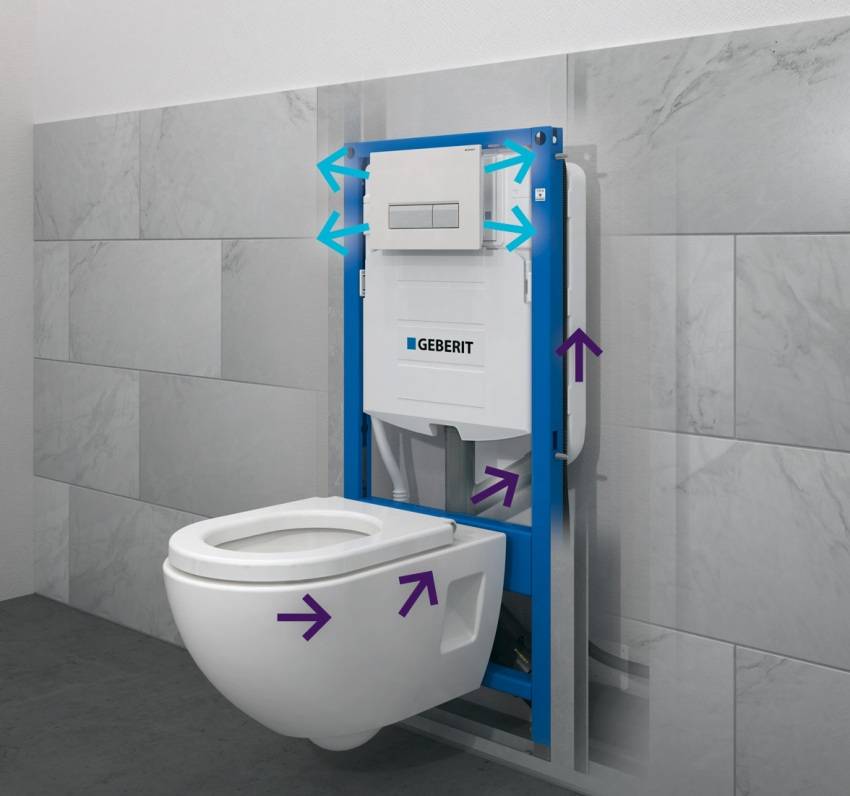

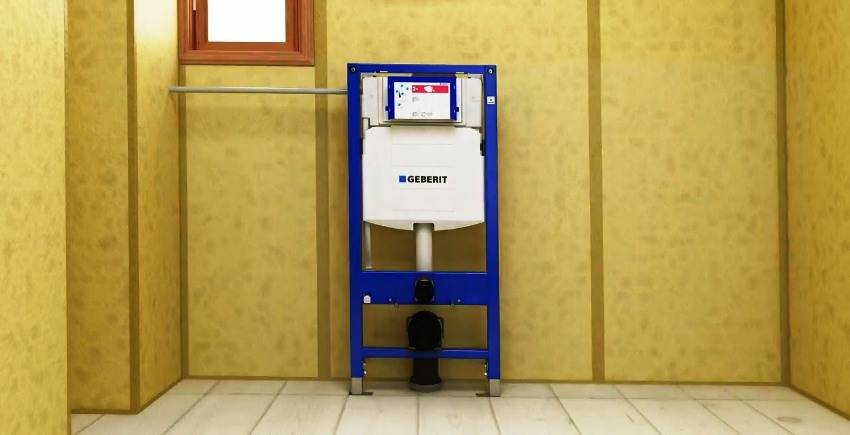

Рамные инсталляции

Основой рамной системы является прочный металлический каркас, способный выдержать нагрузку до 400 кг и служащий опорой для унитаза или других гигиенических приборов.

Выпускается несколько вариантов рамных конструкций, в зависимости от способа монтажа:

• На стене 4 крепления;
• На полу и на стене по 2 крепления;
• На полу 4 крепления.

Рамные инсталляции также выпускаются в пристенном и угловом вариантах, они подходят для установки даже на слабой основе вроде гипсокартонной стены, так как основную нагрузку на себя берет стальной каркас. Дополнительное преимущество – возможность одновременно с унитазом установить биде или раковину для умывания.

Рамные устройства стоят значительно дороже блочных, но тем не менее, они имеют большую популярность, и спрос на них не падает.

По принципу крепления

По принципу крепления выделяют настенные и напольные инсталляции.

Настенные инсталляции

Настенные устройства предназначены для подвесных унитазов и часто используются в санузлах с небольшой площадью с целью сэкономить пространство. Условием для использования оборудования настенного типа является прочное основание, которое выдержит вес конструкции. Гипсокартон с этой задачей не справится.

Напольные инсталляции

Напольная инсталляция предназначена для установки санитарного изделия с напольным типом крепления. Часто такой вид используют при установке сантехоборудования не возле стены, а отдельно. При зонировании пространства совмещенного санузла с большой площадью. В этом случае вся нагрузка от веса прибора и человека будет приходиться только на стальную раму.

Моноблок

В отдельную категорию стоит выделить оборудование с моноблоком, выпускаемое несколькими известными производителями. Устройство объединяет в себе чашу и бачок, обладает многими преимуществами – простота монтажа, отсутствие необходимости зашивать бачок в стену и долгий срок эксплуатации.

Комплектация

Инсталляции для унитаза может реализовываться в комплектации с чашей или в качестве отдельного сантехнического устройства. Самым простым вариантом является приобретение целого комплекта

Если элементы инсталляции приобретаются по отдельности, то очень важно учитывать основные размеры и их полное совпадение

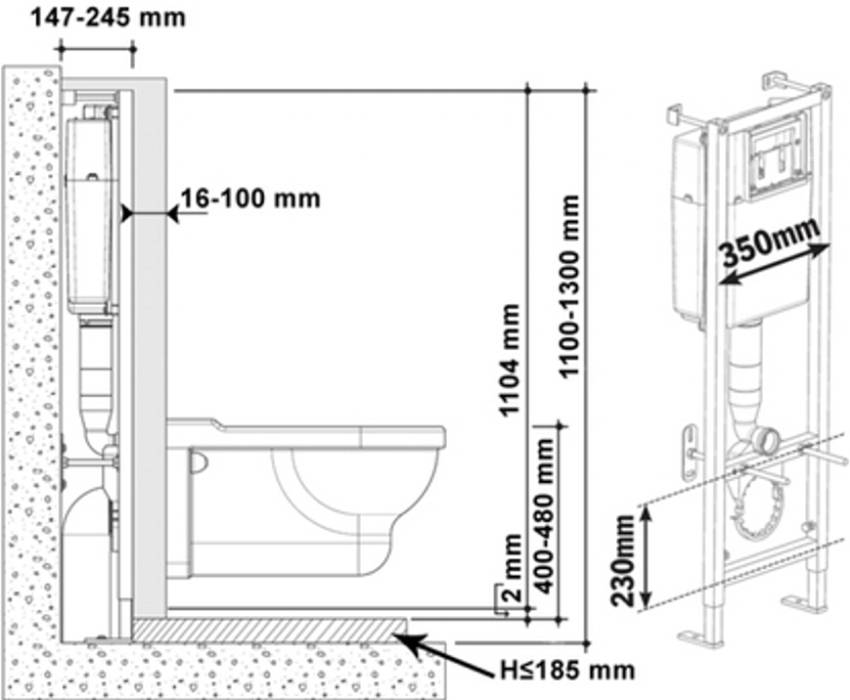

Чертеж инсталляции

Также необходимо обращать внимание на габариты рамы и общее расстояние между крепежами. Определенное удобство обеспечивает наличие функции регулирования рамы по высоте, а также эффективная система смыва унитаза, от которой напрямую зависит удобство эксплуатации прибора и качественные характеристики очистки чаши

Специалисты рекомендуют приобретать комплекты инсталляции с порошковым покрытием, которое отличается образованием жесткой и долговечной пленки, надежно удерживающейся на металлической поверхности.

Знаете ли вы, как поменять картридж в смесителе в ванной? Такой ремонт довольно прост и его может освоить каждый.

Принцип работы предохранительного клапана для водонагревателя описан тут.

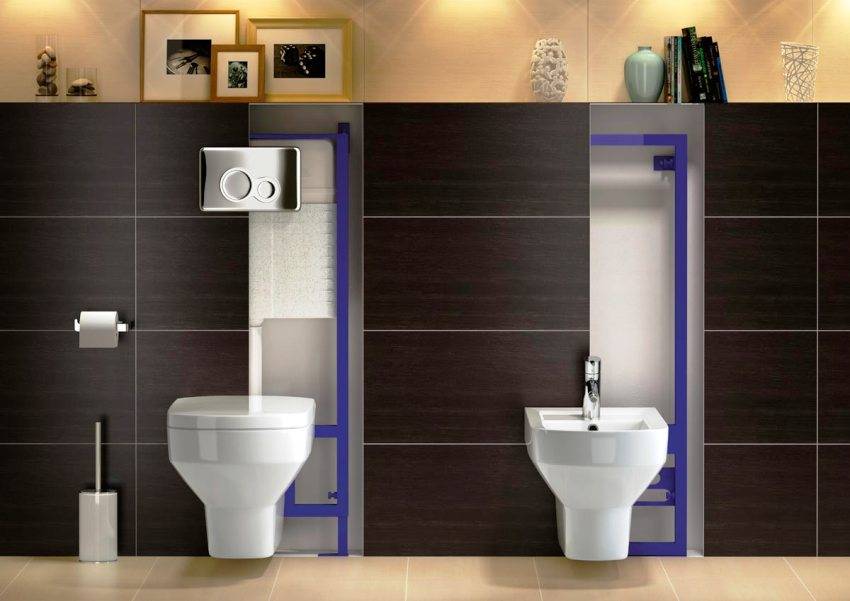

Если санузел достаточно просторный, можно установить унитаз и биде

Но важно учесть расстояние между двумя сантехническими приборами. Подробнее об этом читайте далее

Правила установки

При выполнении качественной установки инсталляции на стену либо напольное покрытие придется подчиниться требованиям.

К ним относятся определение области производства монтажа, а также места укрепления напольных рамок.

• После этого необходимо закрепить устройство.
• Затем производят фиксацию на стене.
• Следующая операция – монтаж самого унитаза.
• Затем выполняют проверку по уровню установки.
• Последней операцией будет закрепление крышки стульчака.

Возможна ситуация, что не совсем ясно предназначение крепежных деталей

На это нужно обращать особое внимание. При установке следите за расположением монтажных крепежных лапок

При монтаже на внутреннем простенке это существенно. При неверном размещении лапок нагрузка распределяется неравномерно.

Это послужит в дальнейшем причиной деформации простенка, на который был смонтирован унитаз. Регулировать раму необходимо, пока нужную высоту не удастся зафиксировать. Отделку надо начинать только после завершения монтажа. Чашу унитаза крепят к готовой стене.

Виды унитазов с инсталляцией

Идея размещения сливного оборудования в стене не нова. Предки современных моделей были менее техничными и выглядели как обыкновенные напольные изделия.

С помощью фиксирующего комплекта они крепились прямо к капитальной стене, а бачок с водопроводом – рядом, при этом система не всегда была замаскирована. Безусловно, такой способ монтажа не отличался надежностью и требовал модернизации.

В результате дальнейших разработок появились два вида подвесных конструкций, немного отличающиеся одна от другой, которые прочно закрепились на рынке.

Устройство рамочного типа

Название данному виду дала большая жесткая рама, являющаяся несущей основой подвесного унитаза с инсталляцией. Ее изготавливают из нержавеющей стали и обрабатывают влагозащитным составом. Р

амы универсального типа обладают размерами, позволяющими производить установку нескольких сантехнических объектов, например, унитаза, биде или писсуара.

Стандартные модели имеют одинарный или двойной крепежный комплект, так как многие коллекционные изделия представлены парами унитаз + биде.

Бачок и система труб располагаются на раме таким образом, что всю конструкцию в целом можно замаскировать декоративной перегородкой и облицевать в стиле помещения

Теоретически раму можно закрепить возле любой стены, однако надежность всей конструкции в целом зависит от прочности опоры, поэтому деревянные и гипсокартонные перегородки не подойдут.

Существует два варианта крепления: к стене в четырех угловых точках или двумя болтами к стене и двумя к полу. Последние снабжены своеобразными «лапками», которые придают оборудованию дополнительную устойчивость.

Выбирая инсталляцию рамочного типа, обратите внимание на качество самой рамы, крепежного комплекта и всех соединительных элементов. Угловую рамочную инсталляцию устанавливают под углом в 45º к обеим стенам (в некоторых случаях допускается изменение угла монтажа), в непосредственной близости от канализационного стояка

Угловую рамочную инсталляцию устанавливают под углом в 45º к обеим стенам (в некоторых случаях допускается изменение угла монтажа), в непосредственной близости от канализационного стояка

Наиболее распространенной является фронтальная конфигурация инсталляции, но при дефиците свободного пространства или дизайнерской стилизации интерьера можно воспользоваться угловой формой.

Рама имеет такие же очертания, но крепления отличаются. Они представляют собой накладки, расположенные под углом 45º, что облегчает монтаж устройства.

Конструктивные отличия имеет и замаскированная в стене система водоспуска, особенно это касается сливного бачка. Вместо емкости плоской формы устанавливают объемный трехгранный резервуар.

Блочное настенное оборудование

Блочная инсталляция выглядит гораздо скромнее. Она не имеет несущей рамы и представляет собой комплект из арматуры с закрепленным на ней сливным бачком плоской формы.

В нижней части конструкции находится крепление для чаши унитаза, в верхней – место соединения с водопроводом.

Блочное устройство также крепится к капитальной стене (из кирпича или бетона), однако для его монтажа не требуется возводить дополнительную стенку или перегородку – достаточно поместить сливной аппарат с бачком в специальный короб, прикрепленный к стене.

Конфигурация в виде единого блока имеет ту же цель, что и рамочное оборудование – сэкономить свободное пространство в санузле.

Если нет возможности выдолбить нишу в бетоне или нет смысла закрывать всю стену дополнительной панелью, достаточно использовать компактный маскировочный короб, который одновременно играет роль столика или полочки

Стандартные размеры унитаза и минимальный размер туалета

ГОСТ 30493-96 нормирует размеры только унитазов с полочкой. Еще есть те, которые устанавливают в вагонах, но они нам не нужны. Стандартные размеры унитаза с полочкой прописаны для двух вариантов: с цельноотлитой и с приставной. Вторая модель используется в комплекте с навесными/настенными бачками или вообще без них. Еще есть стандартные размеры детского унитаза. Они (детские) идут без полочки. Все размеры приведены в таблице. А чтобы понимать о чем речь, смотрим чертежи.

Чертеж унитаза с цельноотлитой полочкой и косым выпуском из ГОСТа

Конструкция унитаза	H	h	h1	l	l1	L (глубина или длина)	b	B (ширина в самом широком месте)
С цельноотлитой полочкой для установки бачка (Компакт)	150	330	435	не менее 605 (может быть и 575 мм)	260	340 и 360
Без полочки (бачок навесной)	370 и 400	320 и 350	460
Детский	335	285	130	280	380	405	210	290

Итак, стандартный размер унитаза с полочкой (называют обычно «Компакт»):

• Длина — L — 605 мм. Это с учетом того, что модель компакт с выступом под установку бачка. Отдельно прописано, что можно выпускать более короткие модели длиной до 575 мм.
• Ширина — B — также два стандартных значения: 340 и 360 мм.

Высота унитазов не нормирована, но обычно в пределах 370-390 мм. Так что по стандарту, самый узкий унитаз — 340 мм, а самый короткий модели «компакт с полочкой и косым сливом» — 575 мм. Исходя из этих значений и минимально допустимых расстояний из предыдущего пункта, можем определить минимальные размеры туалета под установку такой модели. Начнем с вычисления ширины: 340 мм + 2*250 мм = 840 мм. То есть, расстояние между стенками не может быть меньше 84 см. Лучше, конечно, больше.

А по длине туалет должен быть 575 мм + 600 мм = 1175 мм. Но это без учета того, что надо еще канализационную трубу уложить и каким-то образом подключить слив. На это отведем еще 20 см. Итого получим, что минимальная длина туалетной комнаты 1175 мм + 200 мм = 1375 мм. В метрах это 1,375 м.

Стандартные размеры унитаза без полочки (с навесным бачком) из ГОСТа

Стандартные размеры унитаза с настенным бачком существенно меньше: длина/глубина 460 мм, ширина 360 мм и 340 мм. То есть, помещение может быть короче. Минимальная его глубина — 1060 мм — это только под комфортную установку чаши, но надо еще трубы подключить, так что добавим еще 20 см. Итого, получим, что для установки унитаза с навесным настенным бачком комната должна быть не менее 126 * 84 см. А если у вас помещение более длинное, можно чудо сантехники выдвинуть назад, а за унитазом и/или над ним сделать шкафчик с полочками.

Как выбрать подвесной унитаз?

Отметим, что подвесной унитаз обладает рядом преимуществ перед обычным:

• гарантирует чистоту в санузле;
• компактен. Занимает мало места, в отличие от обычного унитаза;
• обладает вариантами слива воды: 3 или 6 литров. Это обеспечивает экономный расход воды;
• несмотря на кажущуюся хрупкость, обладает большой грузоподъёмностью до 400 килограмм.

Благодаря своим преимуществам, подвесной унитаз набирает популярность установки в санузлах. В зависимости от габаритов подразделяется на:

• маленьких, длиной до 54 см. Устанавливаются в помещениях с маленькой площадью;
• средних, которые имеют длину 54 – 60 см. Это наиболее распространённый вариант;
• больших, имеющих длину до 70 сантиметров. Подходят для пожилых и крупных людей.

Примечание
Важно при установке! Подвесной унитаз должен быть закреплён на расстоянии 18 – 23 см от инсталляции. Поэтому перед покупкой следует заранее произвести замеры.

Устройство

В магазинах для дома вы увидите большое разнообразие необходимого вам изделия для санузла

Обратите внимание на страну-изготовителя. Качественные инсталляции продаются с готовыми для установки отверстиями

Также содержат в комплекте необходимые элементы крепления: шурупы, дюбели. Однако головки у них бывают пластмассовыми и настроены для работы с определёнными ключами. Установка требует надёжного крепления. Если у вас стены несущие, то приобретайте отдельно анкерные болты.

Чтобы облегчить задачу, покупайте все изделия от одного и того же производителя. Тогда нестыковок при установке не произойдёт. Все детали изделии одного и того же производства рассчитаны до мелочей, поэтому с крепежом проблем не будет.

Если беспокоитесь за надёжность стены, то используйте специальное крепление для анкеров. Тип конструкции и размер при этом не важен.

Если решили закрепить конструкцию не только к стене, но и к полу, то дополнительные материалы, скорее всего не понадобятся. Можете использовать те, которые имеются в комплекте.

Чаще всего, стандартный подвесной унитаз будет иметь размер 40х55 см. Тогда за унитазом следует выделить место в ширину 10 – 25 см, а в длину 35 – 50 см. Для удобства пользования унитазом, нужно выделить ещё свободное место по 20 см с обеих сторон и 80х60 см спереди.

Сложности в работе с инсталляцией

Большинство проблем, с которыми обычно связывают подвесной унитаз, а также сложность его установки, можно свести к разумному минимуму, если тщательно следовать рекомендациям производителя и специалистов-сантехников.

Во-первых, до того, как начать любые работы по монтажу сантехники, необходимо иметь четкое представление (план) о месте установки, очередности действий, конкретной модели, типе инсталляции. Лучше потерять время, прорабатывая все возможные варианты ремонта в ванной комнате, включая замену унитаза, чем потом пытаться исправить допущенные на стадии проектирования ошибки.

Во-вторых, важно не только установить инсталляцию, но и добиться того, чтобы она правильно и четко работала. Возможно, именно в силу некоторой сложности монтажа профессиональные сантехники часто рекомендуют надежную, оправданную классику: унитаз, крепящийся к полу, а не подвесной

Но у подвесных унитазов есть свои плюсы в характеристиках. Например, они создают гораздо меньший уровень шума. И внешне выглядят эстетичнее, воздушнее

Возможно, именно в силу некоторой сложности монтажа профессиональные сантехники часто рекомендуют надежную, оправданную классику: унитаз, крепящийся к полу, а не подвесной. Но у подвесных унитазов есть свои плюсы в характеристиках. Например, они создают гораздо меньший уровень шума. И внешне выглядят эстетичнее, воздушнее.

В последнее время появились компромиссные решения, позволяющие применить подвесной унитаз без инсталляции: считается, что они ничуть не хуже других. Также существует достаточно много людей, которые отдадут свой голос в пользу рамы или блока для крепления чаши.

Какие выделяются стандартные размеры инсталляций под унитаз

Стандартными размерами встроенного унитаза считаются следующие:

• глубина – 50-60 см;
• ширина – 30-40 см;
• высота – 35-45см.

Перечисленные параметры, хоть и считаются стандартными, но все равно, в зависимости от модели, они могут меняться, потому как сейчас производят отдельно небольшие унитазы для детей и чаши увеличенных размеров, рассчитанные на людей, имеющих инвалидность, крупное телосложение или большой вес. Отдельно следует сказать и о дизайнерских моделях, выполненных под заказ, которые могут иметь совершенно другие параметры.

Свободное пространство между передним краем унитаза и стеной должно составлять 50–60 см

Сливные бачки для инсталляций отличаются от стандартных моделей не только материалом изготовления, но и размером. Обычно толщина подвесного пластикового бачка находится в пределах 9 см, ширина – 50 см, а по высоте встроенный бачок чаще всего немного больше стандартного керамического варианта и в этом случае составляет 55-60 см.

Стандартным размером бачка считается объем 6-9 л, но из-за уменьшенных габаритов подвесных конструкций объем варьируется от 3 до 5 л

При установке очень важно учитывать размер короба под инсталляцию унитаза, поэтому перед покупкой нужно тщательно изучить все чертежи, а также качественно провести замеры. В случае приобретения инсталляции, которая не будет соответствовать необходимым параметрам, придётся корректировать размеры подготовленной ниши

Размеры инсталляции для установки зависят от выбранного типа. Например, рамная конструкция характеризуется глубиной 15-30 см (чаще это 15 см), высота изменяется от 85 до 140 см, максимальная ширина – до 60 см. Следует отметить и другие параметры:

1. Расстояние от напольного покрытия до центральной точки канализационной трубы составляет 220 мм.
2. Отверстия для крепежа отдалены друг от друга на 18-23 см.

Сливные бачки для подвесных унитазов изготавливают из пластика при толщине 85-95 мм, ширине до 500 мм

Минимальные размеры инсталляции для унитаза блочного типа обычно не сильно отличаются от рамных конструкций: глубина в этом случае составляет 10-15 см, высота – 1 м

При этом важно отметить, что в некоторых ситуациях осуществляется раздельный монтаж скрытого бачка и унитаза, который можно повесить напрямую к стене

Статья по теме:

Если покупать полный комплект инсталляции, то все крепежи и инструкции будут прилагаться к товару. Как правило, к навесной конструкции, требующей крепления к капитальной стене, в комплекте идёт несколько анкерных болтов, каждый из которых рассчитан на нагрузку до 400 кг, поэтому нет смысла сомневаться в прочности установки. Однако специалисты рекомендуют покупать комплектующие детали и все элементы для крепления в одном месте. В этом случае можно будет сразу удостовериться, что все размеры соответствуют друг другу. Это позволит избежать неприятных сюрпризов в процессе монтажа.

При установке унитазов параметры ниш в ванной комнате должны подходить под их габариты по чертежу

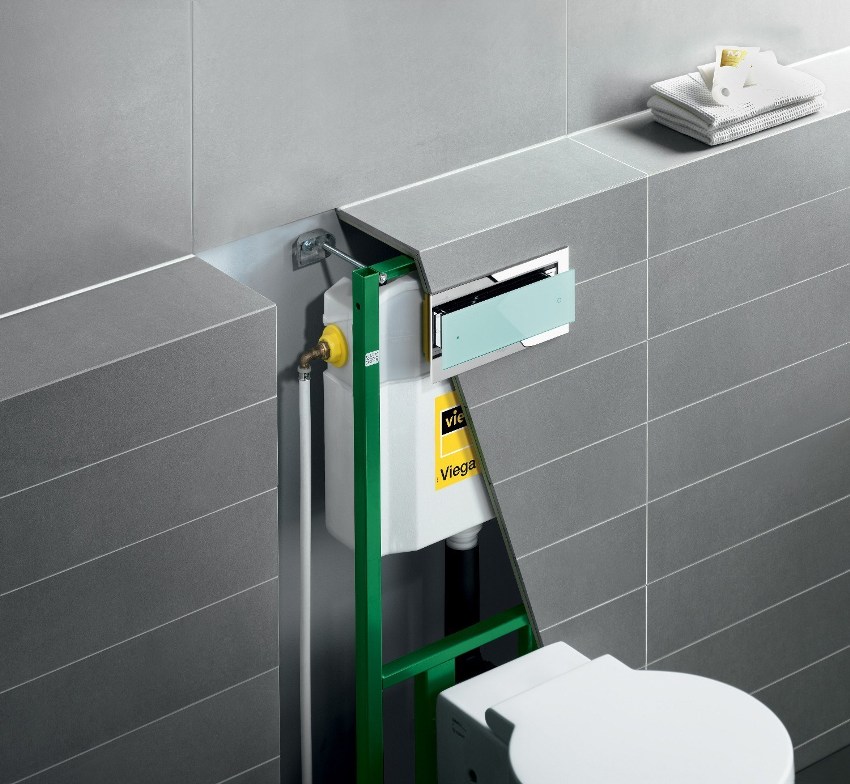

Размеры угловых и компактных конструкций

Для монтажа в углу помещения используются специальные рамные консоли. На них ставятся дополнительные раздвигающиеся в стороны накладки. Это позволяет монтировать раму там, где плоскости сходятся не только под прямым углом. В этом случае накладки разводятся и ставятся на основу. Так обеспечивается плотное прилегание каркаса к стенке. Ширина устанавливаемой в углу рамы 380 мм.

Размеры и форма бачка тоже изменены. Он трехгранный, меньшего, чем у прямого аналога, объема. Зато его форма позволяет уменьшить глубину каркаса. Она составляет 140-200 мм. Несмотря на меньший внутренний объем конструкции, пространства для удобного размещения всех коммуникаций достаточно. Уровень установки сантехники можно регулировать в диапазоне от 330 до 370 мм.

Компактные модули предназначены для монтажа в невысокие перегородки, под подоконники, т.п. Это рамные блоки, отличающиеся от стандартных аналогов высотой. Она не превышает 850 мм. Они комплектуются регулируемыми по высоте ножками. Крепятся к полу или горизонтальной плоскости, например перегородке. Иногда выбирается комбинированный вариант закрепления.

Лучшие инсталляции премиум-класса для унитаза

В этой категории рассматриваются преимущества и недостатки двух моделей, наиболее интересных с точки зрения качества и удобства, практичности и надежности.

Tece К440200

Немецкая компания разработала инсталляцию для туалета, которая рассчитана на службу в течение 25-30 лет. Рама выполнена из толстого металла. Легко модернизируется под установку биде. Комплектуется бачком, объёмом 10 литров. Большой смыв настраивается в диапазоне от 4,5 до 9 литров. Для более простой отделки под панель слива заготовлен шаблон. Двойная клавиша имеет дополнительную защиту от брызг благодаря установке цельного грязеотражателя. Технология easy fit позволяет быстро установить панель при самостоятельном монтаже.

Установлен трёхходовой заливной клапан с системой промывки, которая увеличивает надёжность при запуске после ремонта водопровода. Арматура соединяется без дополнительного уплотнения. Конструкция держателя отвода канализации упрощает подключение. Смывная труба не откручивается в процессе эксплуатации благодаря Y-образным фиксаторам.

Достоинства:

• Хорошая комплектация;
• Прочный пластик бака;
• Звукоизоляционная прокладка;
• Широкий выбор кнопок;
• Подходит для унитазов разных брендов.

Недостатки:

Короткие шпильки для крепления к стене.

Толстый металл придаёт уверенность, что скрытая конструкция не потеряет свою прочность через 5-10 лет. Универсальность позволяет приобрести унитаз после установке рамы.

Viega Prevista Dry 8524.10 792 831

Компания из Германии является мировым лидером производства сантехнического оборудования. Эта модель рамы изготовлена из профильной трубы 30х30 мм. От коррозии металл защищён порошковым покрытием. Подходит для монтажа к стене или в систему направляющих для гипсокартона. Может быть адаптирована для пожилых людей и инвалидов. Регулируемые ножки настраиваются в диапазоне от 0 до 20 см.

Заводской бачок из полипропилена совместим с любыми двухрежимными клавишами. Подвод воды сзади. Экономный слив настраивается в диапазоне 2-4 литра. В полном режиме пользователь может отрегулировать объём спускаемой воды от 3,5 до 7,5 л. В комплекте есть соединительный отвод из полипропилена DN90 и эксцентриковый переходник. Слив интенсивный, что способствует поддержанию чистоты при экономном расходовании воды.

Достоинства:

• Простая сборка;
• Высокое качество всех используемых материалов;
• Низкий уровень шума;
• Подробная техническая документация.

Недостатки:

Завышенная цена.

Установить конструкцию можно за несколько минут. В этом поможет подробная инструкция и полная комплектация. Высокая стоимость компенсируется продолжительным сроком службы.

Villeroy&Boch Viconnect 9224 61 00

Немецкое производство говорит о качестве всех комплектующих и точном соответствии заявленных характеристик. Изделие отличается оригинальным исполнением и гибким соединением колена унитаза с канализацией. Для крепления конструкции используются стеновые кронштейны с возможностью регулировки глубины до 135 мм. Бачок имеет два режима смыва, на 3 и 6 л. Регулировка ножек здесь доступна в диапазоне до 200 мм, что позволяет установить изделие в туалете на необходимую высоту.

Стальная рама защищена от коррозии порошковой краской. Для регулировки смывного потока используется дроссель. Конструкция этого узла позволяет выполнять настройку через ревизионное отверстие после завершения работ по установке без демонтажа основных узлов. Впускной клапан работает тихо, как при наборе воды, так и во время слива.

Достоинства:

• Легкость монтажа;
• Оригинальная кнопка слива;
• Качественная сборка всей системы;
• Возможность полной регулировки отдельных элементов;
• Гибкие шланги в комплекте поставки.

Недостатки:

• Отсутствие унитаза в стандартной комплектации;
• Скрип при нажатии на кнопку после длительной эксплуатации.

Главные производители: модели и размеры инсталляций «Геберит»

Компания Geberit представляет линейку рамных инсталляционных систем для унитазов под названием Duofix. Каждая конструкция комплектуется одним из вариантов смывного бачка, который подбирается в зависимости от требований покупателя. Стандартные размеры инсталляции Geberit зависят от типа выбранного бачка. Так, при выборе модели Omega по высоте можно выбрать несколько вариантов конструкции:

• 82 см;
• 98 см;
• 112 см.

Инсталляция Geberit является одним из лидеров на современном рынке

Что касается модели бачка Sigma, высота изделия составляет 112 см. Благодаря разработке ультратонкого сливного бачка толщиной всего 8 см, фирме удалось создать минимально удалённый от стены размер унитаза с инсталляцией. Самой простой и недорогой конструкцией является рама, укомплектованная смывным бачком Delta.

Рассматривая более подробно продукцию компании, можно выделить модель Geberit Duofix UP320, которая благодаря своим размерам, совместима с любыми типами подвесных унитазов, имеющих расстояние между крепёжными шпильками от 18 до 23 см. Максимальный объем бачка – 3-6 л. В комплекте инсталляции отсутствует унитаз, а рассчитана она на крепление к полу и стене.

Удобство установки состоит в том, что для выравнивания конструкции не потребуется использовать дополнительные инструменты, потому как рама имеет самостопорящиеся опоры, помогающие выполнить идеально ровный монтаж. Ножки можно отрегулировать на высоту от 0 до 20 см. Размеры инсталляции для унитаза Geberit следующие:

• ширина – 50 см;
• высота – 112 см;
• глубина – 12 см.

Самой удачной конструкцией является рама, укомплектованная смывным бачком Delta

Цена модели, в зависимости от модификации, варьируется от 15 до 36 тыс. руб.

Еще одна модель – Geberit DUOFIX 458.120.11.1 – также отличается фронтальной установкой и бачком Delta. Изделие предполагает скрытый монтаж на фальш-стену из гипсокартона. При выборе размеров короба под инсталляцию следует учитывать, что монтажная глубина каркаса составляет 12 см, высота – 112 см, ширина – 50 см. Бачок рассчитан на 3-6 л, но при желании можно отрегулировать этот показатель до уровня 6-9 л. При этом дополнительно имеется система старт/стоп, позволяющая прерывать слив в любое время. Цена модели – 16 тыс. руб.
