Расчет диаметра газопровода: пример расчета и особенности прокладки газовой сети

Нормы и стандарты прокладки труб

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При подводе магистрали к частному дому она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

Прокладывать газопровод в какой-либо жилой комнате категорически запрещается. Он должен быть размещен в отдельном хорошо проветриваемом помещении

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

  • являются законодательными документами, соблюдение которых носит обязательный характер;
  • проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
  • могут быть основанием для вынесения решения по судебному иску;
  • признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Выбор труб и крепежных элементов

Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.

Нюансы выбора материала

Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности. Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.


Полимерный трубопровод можно использовать только для скрытого монтажа. Это связано с тем, что под воздействием солнца материал разлагается и быстро теряет свои свойства

Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

Преимущества полиэтиленовых труб

Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.

Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.

Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.


Полиэтиленовый трубопровод при соблюдении всех стандартов прослужит не менее полувека. Причем со временем его эксплуатационные характеристики никоим образом не ухудшатся

Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем. Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.

Когда стоит отказаться от полимера?

В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.


От пластикового трубопровода стоит отказаться в регионах, где есть риск возникновения землетрясения магнитудой больше 7 балов по шкале Рихтера

Использование полимерной арматуры также запрещается в следующих ситуациях:

  • по трубопроводу будет подавать сжиженный углеводород;
  • был выбран открытый способ монтажа;
  • если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.

Расчет расхода на ограниченном участке

Если газопровод состоит из отдельных участков, то расчет суммарного расхода на каждом из них придется выполнять отдельно. Но это несложно, так как для вычислений потребуются уже известные цифры.

Определение данных с помощью программы

Зная изначальные показатели, имея доступ к таблице одновременности и к техническим паспортам плит и котлов, можно приступать к расчету.

Для этого выполняются следующие действия (пример приведен для внутридомового газопровода именно низкого давления):

  1. Количество котлов умножается на производительность каждого из них.
  2. Полученное значение умножается на уточненный с помощью специальной таблицы коэффициент одновременности для этого вида потребителей.
  3. Количество плит, предназначенных для приготовления пищи, умножается на производительность каждой из них.
  4. Полученное после предыдущей операции значение умножается на коэффициент одновременности, взятый из специальной таблицы.
  5. Полученные суммы для котлов и плит суммируются.

Подобные манипуляции проводятся для всех участков газопровода. Полученные данные вводятся в соответствующие графы программы, с помощью которой выполняются исчисления. Все остальное электроника делает сама.

Расчет с использованием формул

Этот вид гидравлического расчета схож с описанным выше, то есть потребуются те же данные, но процедура будет длительной. Так как все придется выполнять вручную, кроме того, проектировщику понадобится осуществить ряд промежуточных операций, чтобы использовать полученные значения для окончательного подсчета.

А также придется уделить достаточно много времени, чтобы разобраться во многих понятиях, вопросах, которые человек не встречает при использовании специальной программы. В справедливости вышеизложенного можно убедиться, ознакомившись с формулами, которые предстоит использовать.

Расчет с помощью формул сложный, поэтому доступный не всем. На картинке изображены формулы для расчета падения давления в сети высокого, среднего и низкого давления и коэффициент гидравлического трения

В применении формул, как и в случае с гидравлическим расчетом с использованием специальной программы, есть особенности для газопроводов низкого, среднего и, конечно же, высокого давления. И об этом стоит помнить, так как ошибка чревата, причем всегда, внушительными финансовыми издержками.

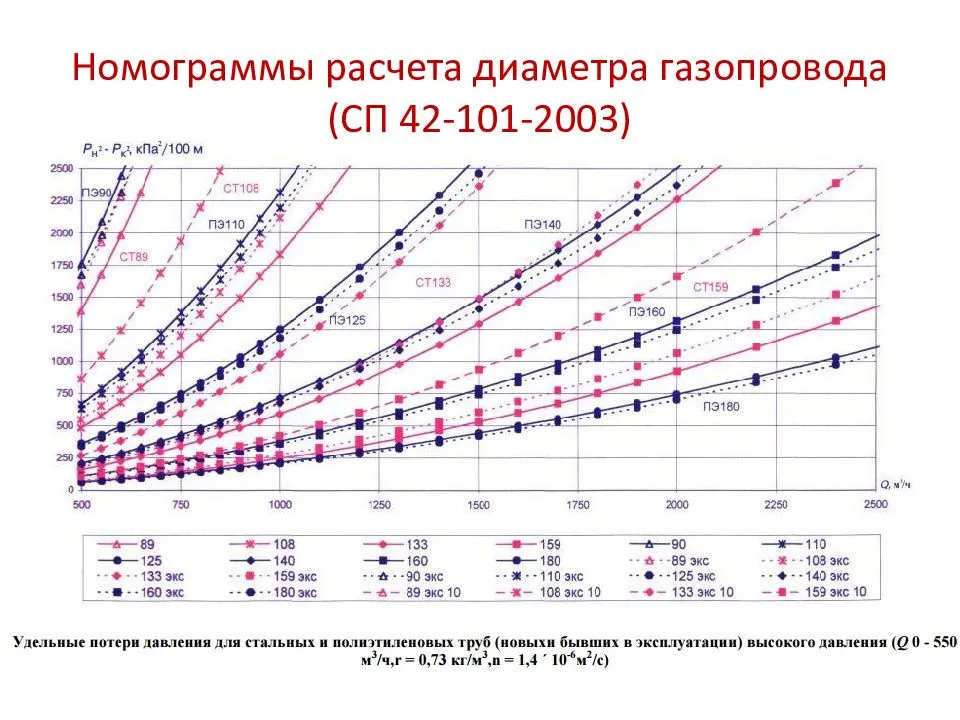

Вычисления с помощью номограмм

Какая-либо специальная номограмма представляет собой таблицу, где указаны ряд значений, изучив которые можно получить нужные показатели, не выполняя вычислений. В случае с гидравлическим расчетом — диаметр трубы и толщину ее стенок.

Номограммы для расчета являются простым способом получения нужных сведений. Достаточно обратиться к строкам, отвечающим заданным характеристикам сети

Существуют отдельные номограммы для полиэтиленовых и стальных изделий. При расчете их использовались стандартные данные, к примеру, шероховатость внутренних стенок. Поэтому за правильность информации можно не переживать.

Для чего необходим расчет газопровода

  1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
  2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
  3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
  4. Газовые магистрали будут работать в оптимальном режиме.
  5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
  6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

В котельной обязательно должно быть окно. Это обеспечит возможность в любой момент проветривать помещение, что позволит избежать отравления парами топлива

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м2, а для четырехконфорочной модели — 15 м2.

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

Тонкости сооружения внутренней системы

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

Необходимо добиться того, чтобы во время монтажа трубопровода использовалось как можно меньше резьбовых и сварных соединений. Такой подход позволит сделать всю конструкцию максимально надежной. Соответственно, для этого нужно подбирать трубы максимальной длины

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

Сварка, сборка и правила приема

Со спецификой организации автономного газового отопления ознакомит следующая статья, детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся схемы обвязки котлов, приведенные в рекомендуемом нами материале.

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится опрессовка газопровода и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Нормы и стандарты прокладки труб

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При подводе магистрали к частному дому она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.


Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

  • акт ввода оборудования, работающего на газу, в эксплуатацию;
  • договор о составлении технической документации и проведении работ;
  • разрешение на поставку природного газа и оплату этой услуги;
  • документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

  • низким — до 0,05 кгс/см2;
  • средним — до 0,05 до 3,0 кгс/см2;
  • высоким — до 6 кгс/см2;
  • очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

  1. приготовления еды в расчёте на 1 человека в месяц;
  2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
  3. индивидуальное отопление жилых помещений и хозяйственных построек;
  4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

  1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
  2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
  3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
  4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
  5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
  6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
  7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
  8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
  9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Расчет пропускной способности водопровода

Водопроводные трубы в частном строительстве применяются чаще всего. На систему водоснабжения в любом случае приходится серьезная нагрузка, поэтому расчет пропускной способности трубопровода обязателен, ведь он позволяет создать максимально комфортные условия эксплуатации будущей конструкции.

Впрочем, есть и другие показатели, которые также необходимо учитывать. Например, очень важным фактором является коэффициент трения жидкости о внутреннюю часть трубы (для разных материалов имеются собственные значения). Также стоит учитывать длину всего трубопровода и разность давлений в начале системы и на выходе.  Немаловажным параметром является и количество различных переходников, присутствующих в конструкции водопровода.

Пропускная способность полипропиленовых труб водопровода может рассчитываться в зависимости от нескольких параметров табличным методом. Одним из них является расчет, в котором главным показателем является температура воды. При повышении температуры в системе происходит расширение жидкости, поэтому трение повышается. Для определения проходимости трубопровода нужно воспользоваться соответствующей таблицей. Также есть таблица, позволяющая определить проходимость в трубах в зависимости от давления воды.

Самый точный расчет воды по пропускной способности трубы позволяют осуществить таблицы Шевелевых. Помимо точности и большого числа стандартных значений, в данных таблицах имеются формулы, позволяющие рассчитать любую систему. Данный материал в полном объеме описывает все ситуации, связанные с гидравлическими расчетами, поэтому большинство профессионалов в данной области чаще всего используют именно таблицы Шевелевых.

Основными параметрами, которые учитываются в этих таблицах, являются:

  • Внешний и внутренний диаметры;
  • Толщина стенок трубопровода;
  • Период эксплуатации системы;
  • Общая протяженность магистрали;
  • Функциональное назначение системы.

Заключение

Расчет пропускной способности труб может выполняться разными способами. Выбор оптимального способа расчета зависит от большого количества факторов – от размеров труб до назначения и типа системы. В каждом случае есть более и менее точные варианты расчета, поэтому найти подходящий сможет как профессионал, специализирующийся на прокладке трубопроводов, так и хозяин, решивший самостоятельно проложить магистраль у себя дома.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
