Вентилятор вытяжной промышленный — назначение, принцип работы, виды

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

• Высокая производительность — 2200 м3/ч;
• Небольшой вес;
• Монтируется в любом положении;
• Продается во многих магазинах и интернете.

Недостатки

• Высокая цена — от 13 000 рублей;
• Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

• Электродвигатель с балансировкой в 2-х плоскостях;
• Класс электроизоляции II;
• Не подвержен коррозии;
• Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

• Экономит электроэнергию;
• Не требует частого обслуживания;
• Компактный размер;
• Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Устройство и конструкция

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

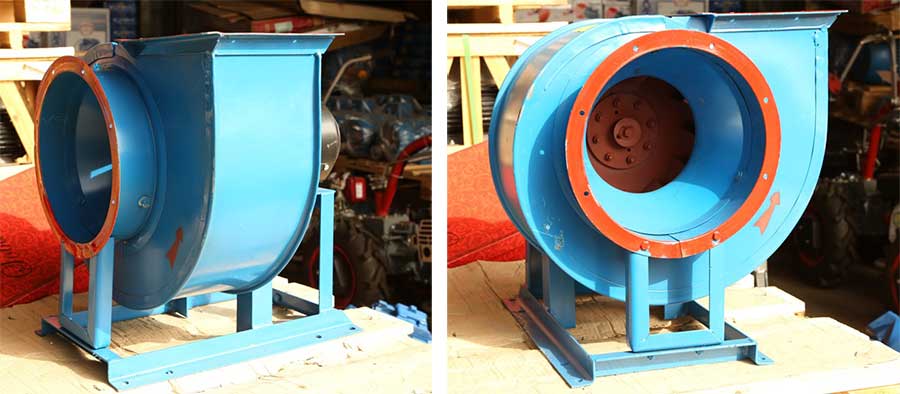

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

• рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
• открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Виды промышленных принудительных систем вентиляции

Назначение и классификация приточно-вытяжной вентиляции может быть различным. Выделяют пять типов принудительной приточной вентиляции.

1. Общеобменная – такой вентиляцией обеспечивается воздухообмен на всей территории объекта. Чаще всего, такая вытяжка устанавливается в помещениях, в которых ведутся работы с ядовитыми и вредными для окружающей среды веществами, а также там, где нет фиксированных рабочих мест.
2. Местная вентиляция промышленных предприятий – такую вентиляцию используют там, где нужно обеспечить эффективную вытяжку воздуха на конкретном участке. К примеру, местное оборудование используется по назначению, если нужно удалить отработанный воздух у очага выброса вредных веществ.
3. Смешанного типа – установкой такого вытяжного оборудования вы гарантируете возможность не только осуществлять общий воздухообмен, но и проводить вентилирование на рабочих местах.

Вне зависимости от типа, проектирование вентиляции промышленного здания подразумевает сложный расчет. В вентиляционных системах различают разные принципы подачи воздуха:

• приточная – схема вытяжки подразумевает наличие нагнетающего вентилятора, а выход отработанного воздуха происходит из-за того, что в помещении увеличивается давление;
• вытяжная – при установке в помещение такой системы вентилятор работает на отток воздушных масс, а вот их поступление снаружи происходит за счет разреженного давления;
• приточно-вытяжные – такие схемы являются самыми эффективными, так как в них и приток воздуха в здание, и отток осуществляется за счет специализированного оборудования;
• рециркуляционная – расчет такой системы производится таким образом, чтобы отработанный воздух при помощи специальных фильтров очищался, а затем снова возвращался в помещение, представляя собой замкнутую приточно-вытяжную схему.

При монтаже нужной системы необходимо учитывать условия работы на объекте, а также потребности производства.

Преимущества и недостатки

Среди вентилирующих устройств осевые вентиляторы выделяются следующими достоинствами:

1. Большой диапазон типоразмеров. Габариты прибора зависят от размеров двигателя, обеспечивающего требуемую производительность. Миниатюрные модели, например, предназначенные для обдува радиатора видеокарты, являются уменьшенными копиями огромных осевых вентиляторов шахтных воздухоподающих стволов.
2. Возможности снижения уровня шума. В конструкцию устройства входит минимум издающих шум деталей. Это сам двигатель, его подшипники и лопасти. Применение амортизирующих прокладок ограничивает передачу вибрации от двигателя к корпусу. Использование малошумящих подшипников качения также уменьшает шумность устройства. В основном шум при работе осевого вентилирующего устройства издает воздушный поток, взаимодействуя с лопастями. Изменяя материал, из которого изготавливают лопатки, и их конфигурацию, конструкторы аксиальных вентиляторов добиваются требуемых показателей уровня шума.
3. Обслуживание осевых вентиляторов не представляет трудностей. Удобный доступ ко всем элементам обеспечивается простотой конструкции.
4. Долговечность. Применение качественных материалов для изготовления деталей и средств защиты двигателя от перегрева гарантирует надежность и большой срок службы прибора.
5. Экономичность. Для перемещения воздушных масс не требуется двигатель повышенной мощности.
6. Себестоимость производства осевых вентиляторов сравнительно невысока, следовательно, и их цена вполне доступна.
7. Независимость от расположения в пространстве. Вертикальное или горизонтальное положение прибора не влияет на его производительность.

Недостатками аксиальных вентиляторов являются:

• невозможность создавать высокое давление на выходе;
• повышение уровня шума при увеличении производительности.

Вытяжная вентиляция своими руками

расположение вентиляционной шахты в частном доме

Проще всего оборудовать вытяжную вентиляцию своими руками в частном доме. Из каждого вентилируемого помещения строго вертикально протягиваем вытяжной канал. Повороты и изгибы уменьшают тягу. Также негативно влияют на скорость воздуха любые выступы, неровности и изменение диаметра вентиляционной трубы. Заканчивается канал над крышей дома. Сечение вытяжного канала должно быть не менее 100 кв. см, желательно рассчитать его точнее. Более эффективны круглые вытяжные каналы, так как они создают меньшее сопротивление воздуху (чем меньше длина периметра, тем меньше сопротивление).

Если обустраивать вытяжную вентиляцию дома своими руками на стадии его строительства, можно спрятать шахты в стенах. В противном случае придется дополнительно бурить перекрытия, протягивать трубы или пристраивать кирпичный короб для шахты.

Выход шахты над крышей оформляется своими руками вытяжным вентиляционным зонтиком, который прикрывает отверстие от осадков и сора. Вместо зонта целесообразно установить дефлектор. Стоит он немного дороже, зато усиливает тягу в шахте.

Механическая вытяжная система

Системы вытяжной вентиляции производят отечественные и зарубежные фирмы: WentMashine, Alfa Vent. Так, WentMashine производит системы вытяжной вентиляции из европейских комплектующих.

Количество скоростей вентилятора	4
Производительность	260-700 кубометров в час
Шум на входе	28-39 децибел
Мощность вентилятора	0,195 кВт
Габариты, см	52,8х45,7х28,8
Масса	16,3 кг
Место установки	Снаружи\внутри

Таблица 1. Характеристики вытяжного блока BW-700

Стоимость систем вытяжной вентиляции от производителя 33-129 тысяч рублей в зависимости от мощности. В квартирах и загородных домах вытяжные вентиляционные установки применять нецелесообразно. Ведь необходимо одновременно обеспечить полноценный приток воздуха с улицы. С этой задачей не могут справиться бытовые приточные клапаны и оконные проветриватели.

Видео о том, как своими руками оборудовать вытяжную вентиляцию мастерской:

Из чего можно и как сделать компрессор для коптильни своими руками

Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.

Из кулера ПК

Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:

В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру

Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком

Кулер вставляется в отверстие и фиксируется на клей или болты. В крышке проделывается отверстие, куда крепится фитинг. К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору. Проводится полная герметизация всех соединений.

Из компрессора от холодильника

От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.

Виды радиальных вентиляторов

В целом все виды вентиляторов можно разделить в зависимости от:

1. направления движения воздуха — бывают вытяжные (односторонние) и двустороннего всасывания;
2. показателя воздушного давления;
3. направления вращения (бывают правосторонние и левосторонние).

вентиляторы рассчитаны на то, чтобы вытягивать воздух из помещения. Прибор активно выводит загрязненный и отработанный воздух.

Вентиляторы низкого давления (до 1 кПа) используются для работы с невзрывоопасными газами и воздушными потоками умеренной запыленности при температуре до +80 °C.

Чаще всего они применяются на промышленных предприятиях, но возможно и использование в обычных жилых домах.

Преимущества:

• надежность, прочность и безопасность;
• простота монтажа;
• способность выдерживать большие нагрузки;
• хорошее соотношение цены и качества;
• большая функциональность;
• длительный срок эксплуатации.

Приборы среднего давления (1 кПа-3 кПа) используются для работы с умеренными объемами воздуха при высоком сопротивлении. Они подходят для систем вентиляции разных типов помещений.

Обычный вентилятор работает в температурных условиях до +80 °C, а термостойкий может выдержать до +200 °C

Важно, чтобы воздух в помещении не был сильно загрязнен

Концентрация примесей не должна превышать 100 мг/м3. Также нельзя допускать попадания в прибор взрывоопасных примесей и волокнистых и липких частиц.

Преимущества:

• широкая сфера применения;
• сбалансированность конструкции;
• безопасность и надежность;
• качественные технические характеристики.

Приборы высокого давления (3 кПа-12 кПа) используются также при температуре не выше +80 °C и с малозагрязненным воздухом. Устанавливают их в системах вентиляции и кондиционирования воздуха технических помещений.

Преимущества:

• бесперебойность работы;
• прочность и надежность;
• простота конструкции.

Кроме этого, бывают радиальные вентиляторы с дополнительными функциями:

• канальные;
• пылевые;
• взрывозащищенные.

Канальное устройство используют в вентиляционных системах, предназначенных для разных типов помещений.

Прибор имеет одно рабочее колесо и оборудован широким входным каналом. Устройство имеет прямоточную конструкцию и комплектуется двигателями, рассчитанными на однофазную (220 В) и на трехфазную (380 В) систему  электроснабжения, в зависимости от мощности прибора. Канальный радиальный вентилятор может иметь встроенную шумо- и теплоизоляционную систему.

Пылевые центробежные вентиляторы отличаются износостойкостью и хорошо подходят для вентиляции крупных промышленных помещений.

Благодаря особым техническим характеристикам прибор можно использовать для вывода из помещений воздуха, содержащего абразивные частицы.

Вытяжные вентиляторы, вне зависимости от направления вращения, используются для отведения воздушных масс, в которых могут содержаться примеси в виде металлической пыли, древесных опилок и других подобных мелких частиц.

Использовать прибор рекомендуется на сварочных и деревообрабатывающих производствах.

Взрывозащищенные приборы часто использую на промышленных предприятиях и на опасных объектах.

Устройства устанавливаются в зданиях и помещениях, в которых могут образовываться и накапливаться газы, способные к возгоранию или взрыву, в количестве, превышающем норму.

Таким образом, предназначение их заключается в выводе воздуха и газов различной горючести, что возможно благодаря высокому рабочему давлению и особенностям конструкции.

Приборы изготавливают из материалов, которые не нагреваются до опасных температур и не способствуют появлению искр. Часто для изготовления деталей используются алюминиевые сплавы.

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

1. Кухни, санитарные узлы, ванные комнаты.
2. Вредное производство – для быстрого удаления и очищения грязного воздуха.
3. В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
4. Торговых центрах, автобазах — для удаления взрывоопасных смесей.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент; Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование; Улитка представляет собой корпус, выполненный в виде спирали; Задача корпуса — выполнять задачи воздушного канала; Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования; Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо; Этот радиальный элемент оборудования соединяется с силовой установкой; Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область; Входной патрубок конструкции служит для поступления воздуха или другой среды; За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает; Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения; Движение лопастей вентилятора улитки зависит от конструкции оборудования

Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот; При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны

Создаваемые потоки воздуха

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки

1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.
