Прокладка газопровода к частному дому: методы, оборудование, основные требования

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

  • Исключение несчастных случаев среди населения.
  • Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
  • Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей


Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

  1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
  2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.

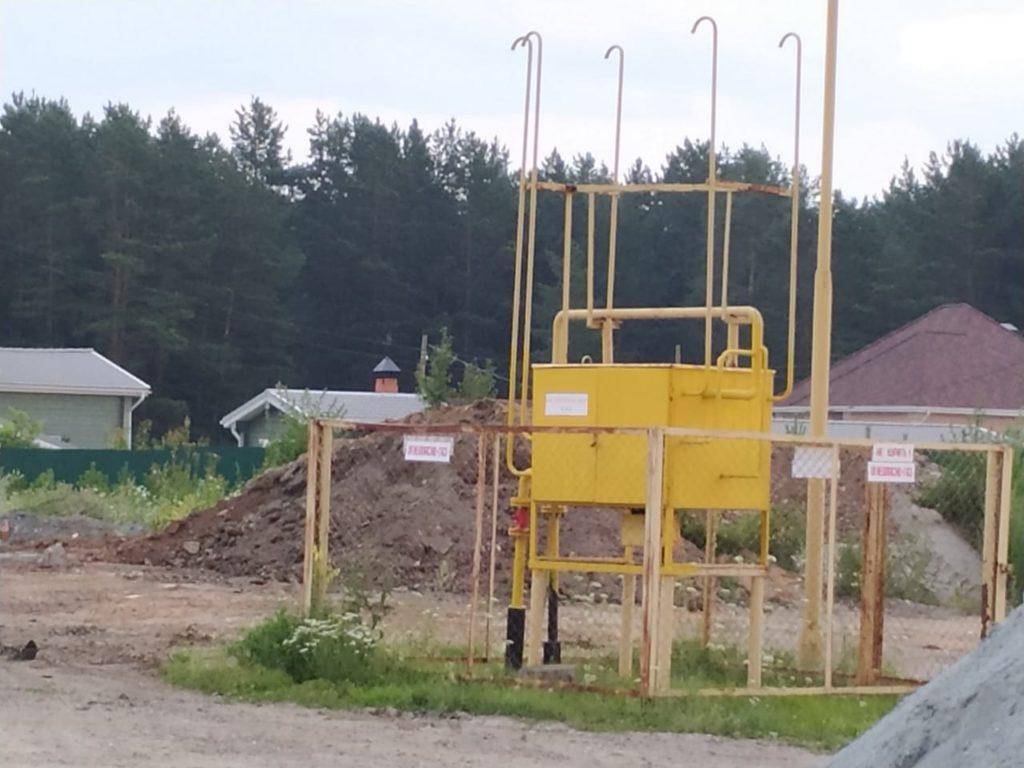

  3. В радиусе десяти метров от ГРП (если они наружного исполнения).
  4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
  5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
  6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

  • пролегания подземных газораспределительных сетей;
  • пересечения с автомагистралями;
  • железными дорогами;
  • на поворотах у колодца, сборника конденсата, ковера и т.п.;
  • на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

  • расстояние от сети;
  • материал трубопровода;
  • диаметр;
  • значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
  • угол поворота (УП);
  • глубина прокладки;
  • контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

  • для наружных сетей НД составляет по 2 метра;
  • для подземных – по 3.

Профилактические меры:

  • Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
  • Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
  • Восстановление опознавательных знаков и обновление табличек.
  • Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Как обезопасить себя от сложностей с проведением газа?

На этапе приобретения земельного участка нужно определить следующие важные аспекты:

  1. Какие мощности были ранее выделены для данного объекта недвижимости?;
  2. Какой организации принадлежит газовая магистраль?;
  3. Выданы ли технические условия на газификацию поселка?;
  4. Включен ли в эти технические условия ваш земельный участок?

Для Москвы и Московской области ведомственной организацией, которая выдает разрешения на подключение к магистральному трубопроводу, является Мособлгаз. Чтобы запросить информацию по объекту права собственности у Мособлгаза, вам понадобятся правоустанавливающие документы.

Если вы не хотите запрашивать информацию по газификации у собственника участка, обратитесь в местный кооператив (администрацию поселка). Также имеет смысл расспросить соседей по участку — они охотно расскажут обо всех нюансах и подводных камнях, и о том, какие могут быть расходы.

Пообщайтесь с экспертами, которые укажут на возможные преимущества или недостатки в плане газоснабжения выбранного района

Особое внимание обратите на участки и дома с ценой ниже рынка. Обычно это признак неликвидной недвижимости и, так часто бывает, что низкая цена вызвана тем, что собственники вынуждены ее сбавлять по причине проблем с газификацией

Как рассчитать потребность в газе?

Определить частную потребность в газе может сотрудник поставщика бесплатно, при условии, если потребность заказчика (потребителя услуг) не превышает норму потребления в 5 м3 в час. Этот показатель рассчитан на дома площадью до 100 кв. м. Если потребитель не выходит за эту норму по потреблению, то ему может не понадобиться расчет в пакете документов для выдачи технических условий.

Для всех остальных случаев, потребуется провести расчет потребления. Чтобы его получить, необходимо измерить суммарную площадь отапливаемых помещений. Затем определить предельный расход горячей воды для отопления. Из расчета потребления выбирается котел определенной мощности. К примеру, для дома площадью в 100 метров понадобится котел на 10 кВт.

Чтобы рассчитать потребность дома в газе, следует пригласить квалифицированного мастера из специализированной организации, в штате которой есть теплотехники. Мастер выдаст официальное заключение, которое прикладывается к общему пакету документов. Обращайтесь в проверенные компании, которые смогут проделать все работы недорого и в короткие сроки.

Подготовительные работы

Перед началом монтажа внутренних газопроводов необходимо подготовить площадку. Для этого придется согласовать работы с соответствующей организацией. Согласование монтажа газопровода выполняется в следующем порядке:


Подготовительные работы перед строительством газопровода

  • Написать заявление в компанию, которая следит за газовым хозяйством.
  • Специалист вынесет вердикт о возможности проведения тех или иных работ.
  • Если работы будут разрешены, то специалист составит смету на их выполнение.

Разрешения на монтаж газопровода выдаются согласно СНиП 2,04,08–87 и «Правилам безопасности в газовом хозяйстве». Подготовка, согласование и составление проекта составляют значительную часть расходов.

Нормативные требования по прокладке подземных газопроводов

Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра.

В следующих местах  глубина прокладки стальных газопроводов может быть не менее 0,6 м:

  • местах, где не предусматривается движение транспорта
  • местах, где не предусматривается движение сельскохозяйственных машин.

Согласно действующих правил расстояние по вертикали (в свету) между газопроводом (футляром) и подземными инженерными коммуникациями и зданиями в местах их пересечений следует принимать с учетом требований нормативных документов, но не менее 0,2 м.

Правила определяют особые требования к прокладке газопроводов при пересечении их с другими коммуникациями.

Допускается пересечение действующих подземных газопроводов с любыми другими инженерными коммуникациями. Но при этом необходимо выдерживать установленное расстояние по вертикали.

Подземный газопровод следует прокладывать в футляре в следующих местах:

  • местах пересечения газопроводов с подземными коммуникационными  коллекторами
  • местах пересечения газопроводов с каналами различного назначения,
  • в местах прохода газопроводов через стенки газовых колодцев .

Прокладка подземных газопроводов в каналах, тоннелях, коллекторах запрещена.

Согласно действующих правил расстояние между любыми электрокабелями и другими инженерными коммуникациями можно уменьшить, если они проложены в защитном футляре. Концы которого не менее, чем на метр выходят по обе стороны пересекаемого трубопровода.

В межтрубном пространстве футляра и газопровода разрешается прокладка:

  • специального кабеля связи,
  • специального кабеля телемеханики,
  • специального кабеля электрозащиты.

Согласно правилам, кабель должен иметь напряжение до 60 В.

Футляр служит для защиты газовой подземной трубы от механических повреждений, коррозии, причем, как в результате воздействия агрессивных грунтов, так и от блуждающих токов. Поэтому указанные приспособления являются востребованными, а еще их применение в ряде случаев обязательное.

Охранная зона подземного газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны. Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

Ширина охранной зоны газопровода, проложенного под землей составляет:

  • для поземных газопроводов низкого давления – 2 м;
  • для поземных газопроводов со средним значением давления – 4 м;
  • для поземных газопроводов с высоким давлением – 7 м.

Трассы подземных газопроводов обозначаются опознавательными знаками, нанесенными на постоянные ориентиры или железобетонные столбики высотой до 1,5 метров (вне городских и сельских поселений), которые устанавливаются в пределах прямой видимости не реже чем через 500 метров друг от друга, а также в местах пересечений газопроводов с железными и автомобильными дорогами, на поворотах и у каждого сооружения газопровода (колодцев, коверов, конденсатосборников, устройств электрохимической защиты и др.). На опознавательных знаках указывается расстояние от газопровода, глубина его заложения и телефон аварийно-диспетчерской службы.

Вернуться на Главную

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Технология прокладки подземных магистралей

Собираются такие системы следующим образом:

  • производится разметка строительной полосы и геодезическая разбивка горизонтальных и вертикальных углов поворотов;
  • одноковшовым экскаватором с обратной лопатой производятся земляные работы;
  • выполняется ручная доработка траншеи;
  • выравнивается дно траншеи;
  • непосредственно перед укладкой на участок доставляются трубы;
  • трубы подвергаются осмотру с целью обнаружения дефектов;
  • плети укладываются в траншею;
  • выполняются сварные и соединительные работы;
  • производятся испытания газопровода;
  • выполняются работы по засыпке траншеи.

Готовить траншею под укладку газопровода заранее нормативами не допускается. Никаких камней и мусора на ее дне быть не должно. Трубы сваривают в плети вне траншеи. Это исключает возможность утечек в последующем. При опускании плетей нельзя допускать их ударов о дно и стенки.

Производить сборку газопроводов в зимнее время года нормативами допускается. Однако в этом случае траншею положено выкапывать до непромерзшего грунта. На скалистых участках трубы укладывают на песчаную подушку. Толщина последней должна составлять примерно 200 мм. Это позволяет исключить риск порчи труб из-за контакта с камнями.

Когда проект газификации готов

Обязательным условием перехода от проектного этапа к строительно-монтажным работам является согласование проекта с техотделом газовой службы. Обычно эта процедура выполняется в течение 2 недель.

Выбор подрядчика и заключение договора

После согласования к проекту должны быть приложены:

  • смета на выполнение работ, предусмотренных проектом;
  • договор о техническом надзоре;
  • акт об обследования каналов дымовой вентиляции, составленный и подписанный представителем службы ВДПО.

Когда весь перечень необходимых документов на руках, можно переходить к обустройству. Как правило, любая проектная организация располагает лицензией на строительно-монтажные работы. Если такая лицензия отсутствует, придется озаботиться поиском подрядчика.

Поскольку именно монтажная организация будет нести ответственность за строительство и сдачу газопровода желательно:

  • проверить лицензию на проведение газификации;
  • посмотреть прочие разрешительные документы;
  • убедиться в наличии соответствующих допусков у сотрудников.

Перед заключением договора нужно согласовать и утвердить сроки монтажа, которые следует зафиксировать в договоре.


При выполнении монтажа под рукой должны быть средства пожаротушения, предназначенные для пожаров класса «С» (горение газов)

В соглашении на выполнение работ, кроме прочих обязательств, обязательно должны быть зафиксированы следующие условия:

  • наличие у сотрудников организации, работающих на объекте, защитного экрана, оберегающего стены от нагрева, и всех необходимых средств пожаротушения;
  • выдача заказчику на руки исполнительно технических документов сразу после выполнения расчетов по предусмотренным в проекте работам;
  • обязательство исполнителя выполнить монтаж в оговоренные сроки, в соответствии с установленными нормами и необходимым уровнем качества;
  • обязанность подрядчика своевременно составлять всю предусмотренную исполнительно-техническую документацию.

Исполнитель должен предоставить заказчику, указанные документы, после выполнения монтажных работ, до посещения комиссией по приему-сдаче объекта.

Сдача газопровода в эксплуатацию

Сдача готового газопровода осуществляется в присутствии комиссии, в которую входят представители подрядчика, газовой службы и сам заказчик. В процессе приемки необходимо проверить наличие всего оборудования, предусмотренного проектом, правильность его установки и подключения.

Комиссия принимает работы от 2 недель до месяца. Если недостатков не выявлено представитель газовой службы выдает квитанцию на оплату, которую заказчик оплачивает, а копию документа передает подрядчику.


После приемки готового газопровода счетчик системы обязательно пломбируется в присутствии заказчика

Исполнитель передает в газовую службу всю техническую документацию, где она хранится весь период эксплуатации. По результатам работы комиссии в течение 3 недель газовая служба должна опломбировать счетчик, после чего система считается готовой к подаче газа.

Соглашение с Горгазом регламентирует обслуживание системы, за которое будет отвечать эта служба. Оно и является основанием для подачи газа.

Помимо заключения договора, потребуется пройти инструктаж по технике безопасности. Он проводится в офисе компании либо по месту жительства специалистом с соответствующим допуском. В любом случае после инструктажа заказчик должен подтвердить пройденный инструктаж подписью в журнале учета.

Запуск и наладка системы

Врезку осуществляет соответствующая служба, процедура является платной, проводится в заранее оговоренные сроки, когда все оборудование прошло приемку и признано функциональным.


Врезка в главную трубу под давлением должна выполняться специалистами с использованием соответствующего оборудования

После этого проводится испытательный запуск, проверка приборного оборудования и счетчика на наличие утечек.

Окончательную отладку оборудования и запуск проводит организация-поставщик оборудования, с которой имеется соглашение по обслуживанию:

  • выполняется запуск системы;
  • проводится ее настройка на оптимальный режим функционирования;
  • представитель компании обязан пояснить все нюансы работы оборудования, правила его эксплуатации.

В случаях, когда замечены сбои в работе и другие неполадки, запуск приостанавливается до их устранения.

Если все в порядке и запуск прошел успешно, подписывается двусторонний акт, подтверждающий выполнение работы.

О расценках на подключение газа к частному дому и финансовых расходах на ввод системы в эксплуатацию читайте в этой статье.

Способы обустройства

Надземный трубопровод доступен для ремонта, но более трудоемок в строительстве

Чтобы провести линию к дому, применяются различные методы монтажа, каждый из которых имеет свои плюсы и минусы.

Надземный способ позволяет существенно сэкономить на рытье канавы и без особых осложнений решить вопрос с проходом трассы через участки соседей. Вместе с тем, магистраль уязвима перед силами природы и человеческим фактором. Нет никаких гарантий, что трубопровод не будет поврежден вандалами или в него не врежется сосед.

Подземный вариант полностью исключает возможность постороннего вмешательства со стороны третьих сил. При планировании следует учитывать, что минимальное расстояние от других коммуникаций должно быть 80 см

Кроме этого, следует обращать внимание на состав грунта в месте строительства. Если в нем высокое содержание коррозионных элементов, они быстро приведут к разрушению металла

Проектирование газопроводов

Проектирование газопроводов проводят с учетом:

  • СП 62.13330.2011 (пункт 5.6.6. а) — для скальных грунтов:
  • СП 22.13330.2016 — для пучинистых, просадочных. набухающих и насыпных грунтов;
  • СП 21.13330.2012 — для просадочных грунтов и для подрабатываемых территорий;
  • СП 25.13330.2012 — для многолетнемерзлых грунтов;
  • СП 14.13330.2014 — для сейсмических районов.

Прочность и устойчивость газопроводов, проектируемых для прокладки на подрабатываемых или эакарстованных территориях, а также на границах неравномерных деформаций грунтов, обеспечивают за счет:

  • увеличения подвижности газопровода в грунте,
  • снижения воздействия деформирующегося грунта на газопровод.

Для обеспечения подвижности газопровода в грунте и снижения воздействия деформирующегося грунта на газопровод предусматривают:

  • применение компенсаторов, устанавливаемых в специальных нишах, предохраняющих компенсаторы от защемления грунтом,
  • применение малозащемляющих материалов для засыпки траншей после укладки труб.

В качестве малозащемляющих материалов для засыпки траншей газопровода рекомендуется применять крупный или среднезернистый песок и другой грунт, обладающий малым сцеплением частиц.

Протяженность зоны защиты газопровода на подрабатываемых территориях определяют длиной мульды сдвижения, увеличенной на 150 наружных диаметров в каждую сторону от границы мульды сдвижения.

В грунтах с несущей способностью менее 0,025 МПа (неслежавшиеся насыпные или илистые грунты и т. п.), а также в грунтах с включением строительного мусора и перегноя (содержание от 10 % до 15 %) дно траншеи усиливают путем прокладки бетонных, антисептированных деревянных брусьев, устройства свайного основания, втрамбовыванием щебня или гравия или другими способами.

При прокладке газопроводов по местности с уклоном свыше 200 %о в проектной документации  предусматривают мероприятия по предотвращению размыва засыпки траншеи, устройство противоэрозионных экранов и перемычек как из естественного грунта (например, глинистого), так и из искусственных материалов (обетонирование. шпунтовое ограждение и т. п.). нагорных канав, обвалований или другие мероприятия для отвода поверхностных вод от трассы газопровода; либо предусматривают надземную прокладку.

Выбор способа защиты определяют в каждом конкретном случае исходя из природных, грунтовых условий местности.

Техника монтажа газопровода


Автономная система газоснабжения Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

Существует ряд правил выполнения сварочных работ:


Правила выполнения сварочных работ

  • Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
  • Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
  • Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
  • К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

Видео по теме: Монтаж газопровода на фасаде

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Устройство газопровода

Транспортировка топлива осуществляется с помощью специальной распределительной системы, снабженной автоматическими клапанами, регуляторами и редукторами. С их помощью происходит нормализация давления. Она состоит из следующих комплектующих частей:

  1. Магистраль внутреннего вида
  2. Наружная, магистраль которая присутствует в каждом населенном пункте
  3. Автоматизированное управление
  4. Система защиты электромеханического вида
  5. Регуляторы.

Рис 4. Устройство

Существует несколько способов прокладки и монтажа газопроводов. Чтобы выбрать лучший вариант, специалисты предварительно анализируют условия его создания, а также местность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
