Приточный клапан на пластиковые окна: как выбрать и поставить вентиляционный клапан

Разновидности приточных клапанов и их особенности

По принципу действия различают:

  • ручные;
  • автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

  1. Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
  2. Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
  3. Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Микропроветривание окон или приточный клапан?

Приточный климатический клапан – это еще одно популярное приспособление для постоянного проветривания, при котором окно открывать не надо. Он впускает свежий воздух, а не холодный, поэтому не охлаждает помещение.

Климатические клапаны всем прекрасны, но имею один существенный недостаток – они не очень подходят для нашего климата с перепадами температур и холодными зимами. И результат всегда предсказуемый – шторка клапана замерзает и при открытии рвется, в итоге клапан сломан, деньги выброшены на ветер. Поэтому микропроветривание окон – более практичное и универсальное решение.

Микропроветривание окон позволяет в сильные морозы запустить внутрь достаточное количество свежего воздуха без риска быстрого охлаждения комнаты, а также обеспечить возможность вентиляции в непогоду. Эта новая полезная функция помогла оптимизировать процесс создания благоприятного микроклимата во внутренних помещениях. Кроме того, такая опция полезна тем, кто опасается сквозняков или живет в регионах с высокими ветровыми нагрузками.

Микропроветривание расширяет возможности владельцев недвижимости при создании комфортабельных условий и имеет несколько важных дополнительных преимуществ, позволяющих успешно решить сопутствующие бытовые задачи.

1 Нужны ли приточные устройства вообще?

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

  • в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
  • в отличие от традиционного проветривания, не возникают сквозняки;
  • оконный проем никак не изменяется с точки зрения проникновения света;
  • изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
  • работу устройства можно корректировать по собственному усмотрению.

Рекомендуем к просмотру видео, где вы увидите, зачем нужны приточные устройства.

Разновидности приточных клапанов

Для оптимизации вентиляционного механизма жилплощади изначально определяются с типом регулировки и вариантом монтажа приточного приспособления.

Существует 3 вида клапанов:

  1. Фальцевый клапан.
  2. Щелевой клапан.
  3. Накладной вентклапан.

Фальцевый клапан

Самый простой вариант с низкой пропускной способностью (не более 5 куб. м/ч). Для комнат с большой площадью придется оснастить два и более фальцевых клапана. Как поставить фальцевой клапан без сверления своими руками, расскажут специалисты. Также можно посмотреть видео в интернете.

Среди его достоинств:

  • высокие теплоизоляционные и звукопоглощающие функции;
  • несложная и быстрая установка;
  • невысокая стоимость;
  • возможность настройки и автоматизации.

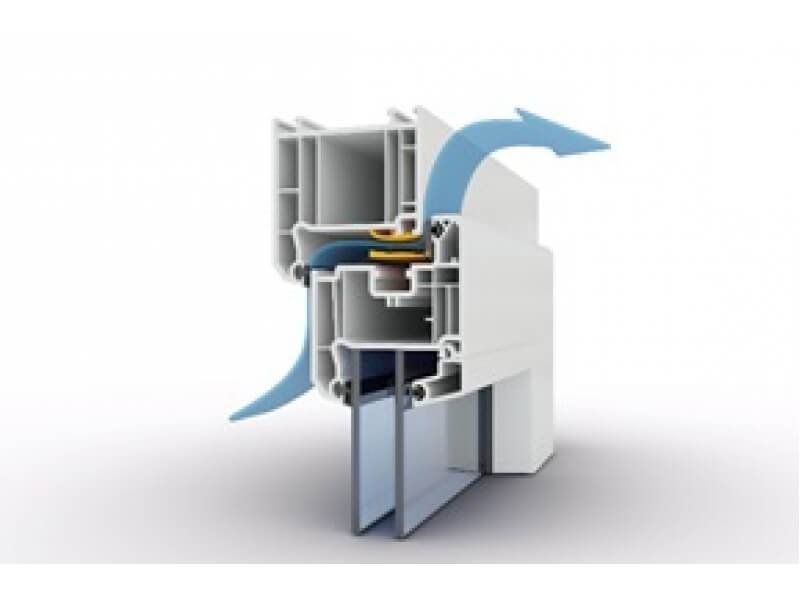

Микропроветривание производится посредством прорези в раме. Механизм максимально простой, потому его можно установить без демонтажа стеклопакета.

Щелевой клапан

Приспособление представляет собой щелевое отверстие с габаритами ширины в пределах 17-40 см, высоты – 12-16 см. Модель отличается впускным механизмом, блоком контроля и регулировки, может быть предусмотрен фильтр.

Представленный климатический клапан выражает такие достоинства:

  • отличная пропускная способность (в районе 20 куб. м/ч);
  • простота установки;
  • высококачественная защита от внешних факторов.

Модель впускается в двух вариациях: одно- и двухблочная система. При монтаже последней могут возникнуть сложности, так как в процессе установки понадобится фрезеровка оконного блока. Как ставится врезной клапан, расскажут специалисты.

Накладной вентклапан

Принцип работы похож на щелевое приспособление, но с более сильной производительностью (до 100 куб. м/ч). Представленное приспособление допускает теплопотери, характеризуется низким уровнем шумопоглощения. Поэтому его использование ограничено офисными и производственными помещениями большой площади.

Конструкция и принцип действия

Прежде чем приобрести клапан приточной вентиляции, нужно разобраться, из чего он состоит, и, как действует. Существуют разные по конструкции модели, каждая из которых имеет свои особенности и предназначается для определенных условий.

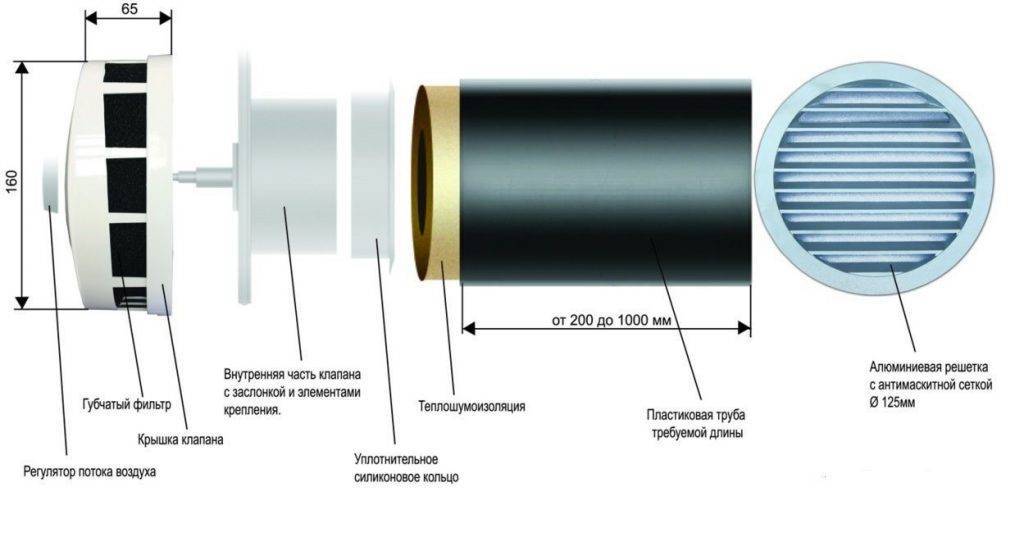

Внешне клапан представляет цилиндр, оснащаемый системами фильтрации и шумоподавления. Основными элементами устройства являются:

  1. Воздуховод. Вставляется в отверстие в стене. Пластиковая труба диаметром от 6-ти до 14-ти см, по которой воздух с улицы поступает в квартиру. Чем больше диаметр воздуховода, тем больше объем подаваемого воздуха.
  2. Внешняя решетка. Может отличаться по внешнему виду и функциям. У недорогих клапанов решетка защищает от крупного мусора и других частиц большого размера. Более продвинутые модели оснащаются противомоскитными сетками, а также имеют защиту от осадков. Также решетки бывают из пластика или из металла.
  3. Оголовок. Позволяет регулировать скорость потока. Располагается с внутри квартиры. Расположение и конфигурация могут различаться.
  4. Тепло и шумоизоляция. Чтобы зимой стена не промерзала, по всей длине воздуховода укладывается изолирующий материал, как правило, имеющий форму рукава.
  5. Внутренний фильтр. Располагается ближе к внутренней части устройства. Выполняется из разных материалов, в зависимости от модели, и задерживает исключительно крупную пыль и грязь.

Отдельно можно отметить такой основной функциональный элемент, как заслонка. Ей можно регулировать скорость потока или полностью закрывать отверстие, воздух попадать не будет. Таким образом, независимо от погодных условий, в помещении всегда поддерживается комфортный микроклимат.

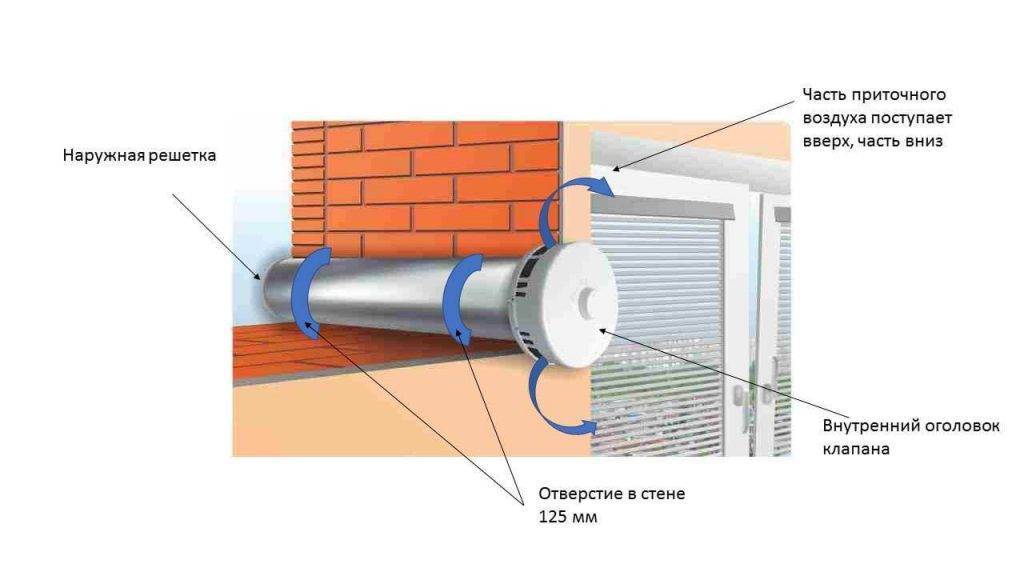

Работает приточный клапан следующим образом:

  • Через уличную решетку воздух попадает в полость клапана.
  • Внутри клапана воздух немного подогревается за счет тепла от стены, когда проходит внутри воздуховода.
  • Фильтр обеспечивает очистку от грязи, пыли и пыльцы.
  • Интенсивность потока можно менять с помощью внутренней заслонки.

Плюс клапана в том, что свежий воздух поступает непрерывно. Для проветривания не нужно открывать окна, через которые могут проникать пыль и шум.

Важно понимать, что, установив приточный клапан в квартиру, вы не решите всех проблем с вентиляцией. Если в помещении нет полноценной вытяжки, воздухообмен будет неэффективным

Другими словами, если вы планируете самостоятельно устанавливать все элементы вентиляции, рекомендуем предварительно изучить этот вопрос основательно.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

  1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
  2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
  3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
  4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
  5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Как установить приточный щелевой клапан:

  1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
  2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
  3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
  4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
  5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Какие приточные клапаны бывают

Клапаны бывают трех типов:

  • деревянные;
  • металлические;
  • пластиковые.

Устройство вентиляции может регулироваться с помощью:

  • электродвигателя;
  • вручную;
  • шнуром;
  • штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

  • Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
  • Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
  • Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Для чего необходим приточный клапан?

Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывном циркулировании. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.

Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.

Вентиляционная фурнитура евроокон состоит из нескольких элементов:

  • профили с вентиляционными отверстиями;
  • ограничители открывания;
  • уплотнители с воздухопроницаемой прокладкой;
  • шпатик, оснащенный регулирующим механизмом.

Проблема доступа воздуха может быть решена постоянным проветриванием.

Тем не менее, обозначенная методика недоскональная:

  • потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
  • распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
  • в холода и во время осадков обеспечить проветривание будет сложнее.

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

  • Электронная дрель;
  • Электролобзик;
  • Ратфиль;
  • Сверла на 5-10 мм;
  • Строительный ножик;
  • Шаблон для разметки контуров клапана;
  • Герметик.
  1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
  2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
  3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
  4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
  5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
  6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
  7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
  8. Собрать створку и установить ее на место – на петли рамы.
  9. Проверить положение отверстий в створке и наплаве рамы.
  10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
  11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

  • Обычная отвертка-крестовина;
  • Канцелярский ножик;
  • Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

  • В пазы от уплотнителя установить три заглушки «юбкой» вниз;
  • Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
  • Закрепить клапан шурупами, пропущенными через крепления;
  • В паз между кронштейнами установить уплотнитель.
  • В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

  • с ручным управлением;
  • с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

  • отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
  • фильтрация поступающего в помещение воздуха;
  • возможность регулировки объема приточного воздуха;
  • распределение воздуха по помещению происходит в вертикальной плоскости;
  • возможность установки на оконные профили любых видов;
  • легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

  • пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
  • три отрезка уплотнителя разной длины (один по длине клапана);
  • саморезы;
  • три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
