Что такое диммер и как он работает — устройство и принцип работы диммера

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

• Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
• Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
• На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
• Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
• Специальный диммер подбирается к светодиодным лампам.
• Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
• Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп. Наименьшее значение мощности светильника с лампой накаливания – 40 Вт

Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов; Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования. Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек

Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Изготовление простого диммера своими руками

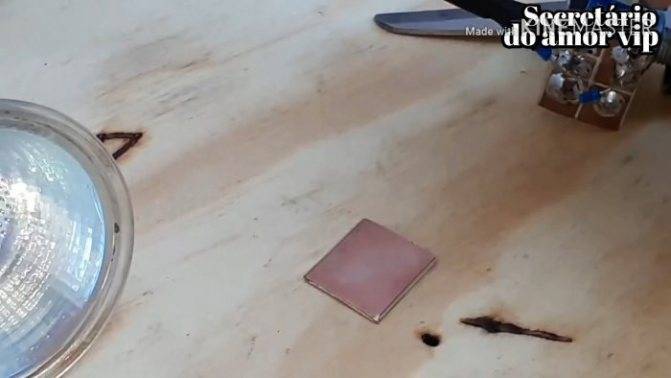

Из куска фольгированного текстолита вырезаем небольшой прямоугольник.

Зачищаем медное покрытие металлической губкой для удаления окислов и лучшей пайки. При помощи ножовки, надфиля или напильника разрезаем фольгу на квадраты

Обратите внимание, что два из них соединены между собой

Сверлим 6 отверстий под симистор и потенциометр.

Устанавливаем элементы и запаиваем.

С боку припаиваем конденсатор.

Припаиваем резистор.

Обрезаем вывода резистора. Припаиваем динистор.

Диммер почти готов. Осталось припаять провода для подключения в разрыв нагрузок.

Получилась совсем маленькое, но очень полезное и мощное устройство.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

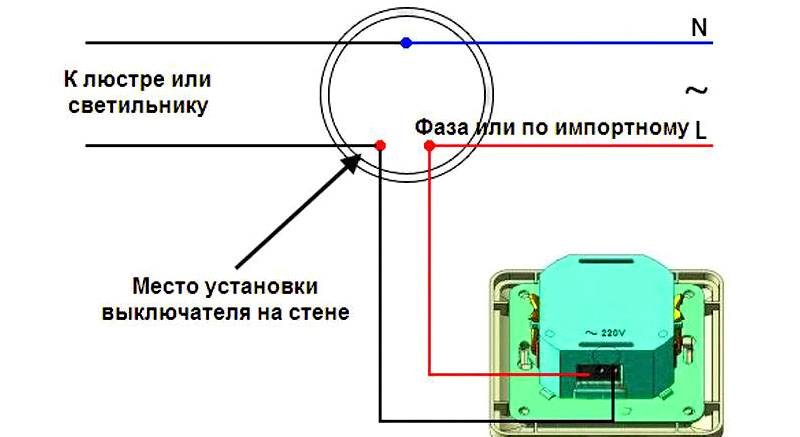

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

• На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.

• Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

• Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

• Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

• Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

• Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

• Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

  • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

  • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.

  • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

  • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Назначение и функции

Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

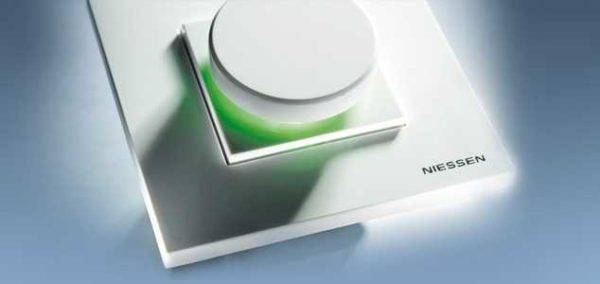

Как выглядит диммер

Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.

Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:

отключение света по таймеру; включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах); акустическое управление (по хлопку или голосом); возможность дистанционного управления; различные режимы работы ламп — мигание, изменение температуры света и т.п; возможность встраивания в систему «умный дом».

Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

История диммеров

Зачем нужно знать историю диммеров?

Здесь начинается, разные дома требуют разной проводки

Если вы хотите понять основную сложность того, как работает диммер, важно знать предысторию!

Первые диммеры

Чтобы получить контроль над ранними диммерами, вам приходилось постоянно настраивать громоздкие диммерные панели. Хотя это кажется простым, это также означает, что вся мощность проходит напрямую через точку управления освещением. Это неудобно, неэффективно и потенциально опасно.

В этих старых диммерах использовался переменный резистор. Резисторы не проводят электричество эффективно, поскольку они оказывают большое сопротивление движущемуся электрическому заряду. Переменные резисторы имеют немного резистивного материала и пару контактных плеч, одно неподвижное, а другое подвижное. Общее сопротивление изменяется путем изменения расстояния, которое требуется электрическому заряду для прохождения через резистивный материал.

Все идет нормально?

Энергия теряется из-за тепла, поскольку заряд проходит через резистор. При добавлении резистора в последовательную цепь потребление энергии приводит к падению напряжения, поэтому для других нагрузок, таких как лампочка, остается меньше энергии. Это, в свою очередь, приводит к снижению светоотдачи лампы.

К 1959 году основатель Lutron изобретает диммер, в котором использовались диод и автотрансформатор. Это не только сэкономило еще больше энергии, но и идеально подошло для установки в обычную настенную электрическую коробку.

Проблема здесь в том, что так много энергии тратится впустую просто на нагрев резистора. Это не только крайне неэффективно, но и опасно из-за количества выделяемого тепла.

Безопасный диммер был запатентован в 1896 году, что привело к снижению потерь энергии, и современные диммерные переключатели, которые вы найдете сегодня, используют другой подход. Вы все еще задаете непростой вопрос: «Как работает диммер?»

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Схема подключения диммера для светодиодных ламп

Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.

Схема подключение светорегулятора в электроцепь

Фото процесса	Описание этапов
	Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник.
	На корпусе видим три разъема: Фаза. На нагрузку. B – для подключения дополнительных выключателей.
	Значительно облегчает задачу прилагаемая к диммеру схема подключения.
	Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку.  Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт.
	Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов.
	Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения).
	Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда.

На видео показан пример установки светорегулятора:

Watch this video on YouTube

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

• латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
• латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
• латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Таблица: рейтинг востребованных моделей

Наименование	Способ монтажа	Степень защиты от пыли и влаги	Характеристики	Стоимость (руб.)
PANASONIC WMTC0525–2WH-RES Arkedia	Скрытая установка	IP 20	Металлический прочный каркас толщиной 0,1 см с латунными контактами, специальными лапками для надёжной фиксации и металлическими рамами для выравнивания.	1300
WESSEN SR-5S0–18	Скрытая установка	IP 20	Световой регулятор в сборе и с рамкой, поворотного типа на 300 Вт, для ламп накаливания и галогенных светильников на 230 В.	1200
ZAKRU ZA215423	Скрытая установка	IP 20	Поворотного типа на 0–270о с номинальным напряжением 230 В/50 Гц и регулируемой мощностью 60–600 Вт при освещённости 10–90%. Полная совместимость с галогенными и лампами накаливания.	800
DAESUNG NFS1351	Скрытая установка	IP 20	Одноклавишный прибор для силы тока в пределах 2.27 А. Гарантия производителя на устройство составляет 60 месяцев.	700
SCHNEIDER ELECTRIC BLNSS040011 Blanca	Скрытая установка	IP 20	Универсальный световой регулятор поворотно-нажимного типа, на 400 Вт с гарантией производителя 6 месяцев.	1500
MAKEL Lillium Natural Kare	Скрытая установка	IP 20	Турецкое устройство высокого качества с мощностью 60–600 Вт и силой тока 4 А.	700
IEK КВАРТА ВСР10–1-0-КБ	Скрытая установка	IP 20	Устройство от китайского производителя, изготовленное из негорючего АБС-пластика, для подключения одной или нескольких ламп общей мощностью до 400 Вт.	300
LEZARD 701–0215–115	Скрытая установка	IP 20	Регулятор с особым дизайном корпуса из безопасного и негорючего ПК-пластика, с негорючей накладкой, декоративной вставкой и клавишей из поликарбоната. Имеет специальные выемки для демонтажа и контакты поворотного механизма из нержавеющего металла.	700
VIKO CARMEN 562020	Скрытая установка	IP 20	Турецкий высококлассный регулятор качества света для мощности в диапазоне 60–600 Вт при силе тока 4 А.	700
ABB COSMO 619–010300–192	Стационарная установка	IP 20	Поворотного типа с винтовыми соединениями вариатор на 800 Вт с подсветкой, для номинального напряжения 220 В, в условиях подключения к лампам накаливания и галогенным лампам 220 В.	800
JUNG B 5544.02VEINS/1WW	Скрытая установка	IP 20	Поворотный световой регулятор для ламп накаливания 60–400 Вт с двухлетней гарантией.	2200
SIMON 15 1591311–031	Скрытая установка	IP 20	Поворотно-нажимного типа световой регулятор на 500 Вт с винтовым зажимом.	1600
DUEWI 26351 7	Скрытая установка	IP 20	Прибор для скрытой проводки с корпусом из прочного и надёжного АБС-пластика для номинального напряжения 250 В.	500
UNIEL USW-001	Скрытая установка	IP 20	Сенсорное устройство для экономного использования электрической энергии и изменения яркости разных источников света. Имеет встроенный таймер и эффект памяти уровня яркости.	2100

Диммеры с голосовым и дистанционным управлением, имитирующие присутствие и снабжённые таймером автоматического выключения популярны и востребованы даже в помещениях с вполне традиционными лампами накаливания. Удобство и практичность их применения очевидны.

Но при выборе нужно обязательно учитывать все недостатки таких электронных приборов, а также следует помнить, что в процессе регулирования мощности лампы накаливания, происходят ощутимые изменения не только в яркости света, но и в его цветовой температуре, поэтому свечение приобретает не слишком приятный красный оттенок.

Схема регулятора с обратной связью

Обратная связь необходима для стабилизации оборотов электродвигателя, которые могут изменяться под воздействием нагрузки. Сделать это можно двумя способами:

1. Установить таходатчик, измеряющий число оборотов. Такой вариант позволяет производить точную регулировку, но при этом увеличивается стоимость реализации решения.
2. Отслеживать изменения напряжения на электромоторе и, в зависимости от этого, увеличивать или уменьшать «открытый» режим полупроводникового ключа.

Последний вариант значительно проще в реализации, но требует небольшой настройки под мощность используемой электромашины. Ниже приведена схема такого устройства.

Регулятор мощности с обратной связью

Обозначения:

• Резисторы: R1 – 18 кОм (2 Вт); R2 — 330 кОм; R3 – 180 Ом; R4 и R5– 3,3 кОм; R6 – необходимо подбирать, как это делается будет описано ниже; R7 – 7,5 кОм; R8 – 220 кОм; R9 – 47 кОм; R10 — 100 кОм; R11 – 180 кОм; R12 – 100 кОм; R13 – 22 кОм.
• Конденсаторы: С1 — 22 мкФ х 50 В; С2 — 15 нФ; С3 – 4,7 мкФ х 50 В; С4 – 150 нФ; С5 — 100 нФ; С6 – 1 мкФ х 50 В..
• Диоды D1 – 1N4007; D2 – любой индикаторный светодиод на 20 мА.
• Симистор Т1 – BTA24-800.
• Микросхема – U2010B.

Данная схема обеспечивает плавный запуск электрической установки и обеспечивает ее защиту от перегрузки. Допускается три режима работы (выставляются переключателем S1):

• А – При перегрузке включается светодиод D2, сигнализирующий о перегрузке, после чего двигатель снижает обороты до минимальных. Для выхода из режима необходимо отключить и включить прибор.
• В — При перегрузке включается светодиод D2, мотор переводится на работу с минимальными оборотами. Для выхода из режима необходимо снять нагрузку с электродвигателя.
• С – Режим индикации перегрузки.

Настройка схемы сводится к подбору сопротивления R6, оно вычисляется, в зависимости от мощности, электромотора по следующей формуле: . Например, если нам необходимо управлять двигателем мощностью 1500 Вт, то расчет будет следующим: 0,25/ (1500 / 240) = 0,04 Ом.

Для изготовления данного сопротивления лучше всего использовать нихромовую проволоку диаметром 0,80 или1,0 мм. Ниже представлена таблица, позволяющая подобрать сопротивление R6 и R11, в зависимости от мощности двигателя.

Таблица для подбора номиналов сопротивлений в зависимости от мощности двигателя

Приведенное устройство может эксплуатироваться в качестве регулятора оборотов двигателей электроинструментов, пылесосов и другого бытового оборудования.
