Организация вентиляции бассейна — лучшие способы обустройства

Основы конструирования вентиляции

Планировать систему вентиляции необходимо уже на стадии постройки помещения под бассейн. Система вентиляции бассейна для каждого отдельного случая проектируется индивидуально, в зависимости от площади помещения и воды. Необходимо также учитывать толщину стен, температурный режим и площадь, занятую остеклением. Система вентиляции должна быть автономной, при этом вытяжная более мощная, нежели приточная.

Схема вентиляции бассейна

Популярной установкой для вентиляции в бассейнах является приточно-вытяжная система. Она состоит из воздухораспределительных механизмов, вентиляционной установки и воздуховодов. В свою очередь, вентиляционная установка состоит из воздушного фильтра, приточного и вытяжного вентилятора, нагревателя, автоматической системы.

Основными принципами при разработке проекта вентиляционной системы является создание комфортного микроклимата и избавление от излишнего количества влаги.

Проектирование вентиляции бассейнов требуется, для того, чтобы верно определить количество оснащения и материала, а также его способы установки и размещения. Первое, что необходимо сделать – это рассчитать вентиляцию по показателям помещения. Из этих расчетов узнается мощность нагревателя и осушителя, объем воздухообмена. Затем необходимо подобрать оснащение. При проектировании также учитывается уровень шума, исходящий от работающего оборудования.

Вентиляция в бассейне дома требует выбора принудительной системы, потому как естественный обмен атмосферы не может обеспечить показатели воздушной среды.

Составление проекта вентиляции производится в следующем порядке:

  • составляется техническое задание;
  • рассчитывается поступление влаги, теплопоступление, потери тепла;
  • выбирается схема системы вентилирования;
  • рассчитывается воздухообмен;
  • подбирается оснащение;
  • оформляется чертеж проекта;

  • составляется специфика оснащения и материалов.

Приступив к составлению проекта системы вентиляции для отдельного дома, необходимо утверждение расчетной температуры воды, температура атмосферы и наименьшей величины реального показателя сопротивления теплопередаче уличных стен. После этого выбирается расчетная относительная влажность атмосферы внутри бассейна, рассчитывается количество воды, подающейся в плавательную чашу.

Онлайн расчет вентиляции бассейна

С помощью калькулятора вы сможете сделать онлайн расчет вентиляции бассейна и получить данные для самостоятельного подбора вентиляционной системы. Калькулятор создан на основе рекомендаций АВОК 7.5–2012 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования». Значения, полученные по этой методике близки к значениям, рассчитанным по другой распространенной методике VDI 2089, но в рекомендациях АВОК более точно учитывается влияние водных аттракционов.

Калькулятор для расчета параметров вентиляции помещения бассейна


Задание параметров наружного воздуха

 Автоввод параметров по населённому пункту

Регион



Населенный пункт


Барометрическое давление, кПа
Теплый период года Холодный период года
Температура воздуха, °С Температура воздуха, °С
Относит. влажность воздуха, % Относит. влажность воздуха, %


Задание параметров помещения бассейна

 Стандартные параметры воздуха и воды

Тип бассейна

Т воздуха в помещении бассейна, °С   Площадь зеркала воды, м²
Т воды в бассейне, °С Объем помещения бассейна, м³
Отн. вл. в пом. в теплый период, % Укрытие пов. воды в нераб. время
Отн. вл. в пом. в хол. период, % Водные аттракционы
   Интенсивность использования аттр.
  Кол-во посетителей


Кол-во зрителей



Площадь влажных обх. дорожек, м²



Площадь потока откр. вод. горок, м²




Теплый период года Холодный период года

Влагосодерж. наружного воздуха  Влагосодерж. наружного воздуха
Влагосодерж. воздуха в помещении  Влагосодерж. воздуха в помещ.

Влаговыделение с зеркала воды в рабочее время  Влаговыделение с зеркала воды в рабочее время
– по методике АВОК  – по методике АВОК
– по форм. Бязина–Крумме  – по форм. Бязина–Крумме

Влаговыд. от обходн. дор. и горок



Влаговыд. от обх. дор. и горок

Макс. влаговыдел. в раб. время Макс. влаговыдел. в раб. время
Средн. влаговыдел. в раб. время Средн. влаговыдел. в раб. вр.
Влаговыдел. в нерабочее время Влаговыдел. в нерабочее время


Теплый период года Холодный период года

– для ассимиляции влаги  – для ассимиляции влаги
– по санитарным нормам  – по санитарным нормам


Общая производительность вентиляции (приток + рециркуляция)*

Регулируемый диапазон расхода наружного (приточного) воздуха (зима – лето)

Требуемая мощность калорифера (без учета рекуперации тепла)

В теплый период года может потребоваться охлаждение приточного воздуха!

Конденсация влаги в смесительной камере в зимний период





Производительность осушителя воздуха

Расхода наружного (приточного) воздуха по санитарным нормам
Требуемая мощность калорифера (без учета рекуперации тепла)
В теплый период года может потребоваться охлаждение приточного воздуха!

Конденсация влаги в смесительной камере в зимний период




* Для обеспечения подвижности воздуха минимальный общий расход воздуха (приток + рециркуляция)   рассчитывается исходя из кратности воздухообмена:

  • 4-х кратный при небольших теплопритоках (средняя площадь остекления и теплоизолированная кровля).
  • 6-и кратный при средних теплопритоках (большая площадь остекления и теплоизолированная кровля).
  • 10-и кратный при высоких теплопритоках (прозрачная кровля).


Подбор вентиляционной установки или осушителя

С помощью этого калькулятора можно рассчитать только общие параметры вентиляционной установки или осушителя, выбор определенной модели требует учета бо́льшего количества параметров. К сожалению, почти все производители вентиляционного оборудования для бассейнов выполнят расчет только по запросу, однако вы можете сделать on-line расчет оборудования Breezart и сравнить подходящие модели различной энергоэффективности.



Распечатать таблицу с расчетом

Разработка проекта вентиляции для бассейна

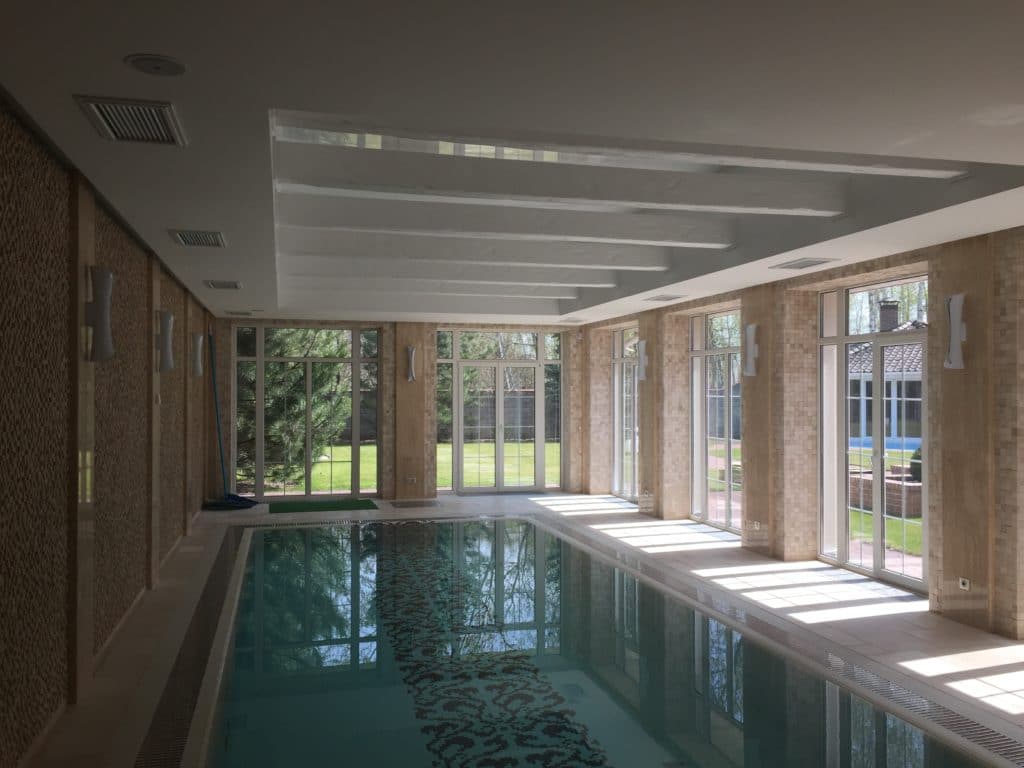

Вентилируемое помещение бассейна

Схема оборудования – ответственная задача для специалистов. Создание вентиляционного устройства – процесс, включающий много факторов. Профессионально установленная вентиляционная составляющая может быть выполнена только специалистом.

При проектировании необходимо помнить:

  • влажные и подогретые потоки воздуха устремляются вверх;
  • на поверхностях оседает конденсатная жидкость;
  • оборудовать вентиляцией возможно соседнюю комнату, под резервуаром, опоясывая его.

Условие комфортности – отсутствие сквозняков. Это достигается нивелированием количества входящих и исходящих воздушных масс.

Актуальная характеристика вентиляции – температурный фон приточного воздуха. Профессионально отслеженные температурные данные позволяют экономить на подогреве помещения

При создании проекта берутся во внимание расходные данные воздушных потоков

Все данные, учитываемые при расчете:

  • параметры водной территории;
  • параметры обходных дорожек;
  • параметры всего помещения;
  • температурный фон водного наполнения;
  • температурный фон воздуха в комнате;

Струи теплого воздуха стремятся вверх из-за меньшей массовой доли, необходимо следить за температурным показателем воздушных масс под потолком.

Вентиляция решает целый комплекс задач. Удаление влажного воздуха позволяет сохранить целостным помещение, обеспечить человека необходимым количеством свежего воздуха. В процессе эксплуатации вентиляционного комплекса экономится энергия, что делает систему незаменимой. Можно точно рассчитать стоимость вентиляции бассейна в коттедже.

При самостоятельном проектировании вентиляционной системы для бассейна в расчетные листы должны входить некоторые необходимые вычисления:

  • приход явного теплого микроклимата (входит тепло солнца, электрическое освещение, нагревание содержания чаши);
  • приход влажности в воздух (от пловцов, поверхности воды);
  • соотношение воздухообмена по влажности и тепловым характеристикам.

Расчет вентиляции бассейна зависит от многих факторов, учитывать которые необходимо в полном объеме. Следует подобрать оборудование, материалы, производителя продукции, определиться со стоимостью монтажных работ. Это позволит избежать напрасных трат. Создается рабочий вариант проекта, разрабатывается спецификация, точные схемы для монтажа, определяется место расположения оборудования. Затем оформляется исполнительная документация, в которую входят чертежные работы, технические характеристики, паспорт объекта с подробными инструкциями по эксплуатации. Проектирование вентиляции бассейна – важная первоочередная задача хозяина дома.

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Требования к вентиляции бассейна

В отличие от обычных вентиляционных систем к системам обслуживающим бассейны предъявляются особые требования.

  1. Инженерные решения, заложенные в проектной документации, в качестве действующих рабочих характеристик должны принимать следующие нормируемые температурные значения:
  • Вода в спортивных бассейнах – от 24 до 28 ºС
  • Вода в рекреационных бассейнах – от 28 до 30 ºС
  • Вода в детских бассейнах – от 29 до 32 ºС
  • Вода в лечебных бассейнах – 36 ºС
  • Воздух в любых бассейнах должен быть на 1-2 ºС теплее воды

Оптимальный показатель влажности должен быть в пределах 45-65% Расчетный воздухообмен на каждого человека должен составлять не менее 80 кубометров в час Скорость воздушных потоков – не превышать 0,2 м/с. При этом недопустимо образование зон застоя

Объем отводимого воздуха должен быть больше нагнетаемого внешнего, но не более чем в 1,5 раза Важно, чтобы система вентиляции бассейна была автономной, отделенной от общей системы воздухообмена здания Вентиляционная система помещений с бассейнами проектируется обычно на два режима:

  • Режим функционирования в нерабочее время
  • Режим включения дополнительных мощностей для обеспечения заданных характеристик воздухообмена в период купания людей
  1. Вытяжные воздуховоды оборудуются термоизолирующими клапанами, использующими дополнительный электрический нагрев, а так же сборниками конденсата
  2. Шум от вентиляционного оборудования нормируется на уровне не более 60 дБ
  3. Проектирование вентиляции должно учитывать архитектурно-планировочные и дизайнерские особенности помещения, максимальное количество купающихся людей, а также различные режимы использования бассейна

Соответствие перечисленных характеристик нормируемым требованиям и значениям необходимо для комфортного самочувствия посетителей и отсутствия избыточного испарения влаги.

Этапы установки вентиляции

Когда документация и материалы готовы, они привозятся на объект. Начинается установка, состоящая из следующих этапов:

  • Бурение — трубы прокладываются через стены. Потому в последних надо изготовить отверстие. Мелкие фирмы используют перфораторы и прочие инструменты, мы применяем тяжелые буры. Они позволяют не портить стены там, экономить время. Могут изготавливаться каналы и выемки. Обычно это решается проектировщиками после осмотра здания;
  • Прокладка каналов — сперва необходимо закрепить трубы. Они стыкуются и герметизируются;
  • Установка изоляции — защита от вибраций размещается на прошлом этапе;
  • Монтаж оборудования — если предусмотрена отдельная установка, то она монтируется в специальном помещении и просто подключается. При использовании канальной техники, расположение элементов производится до герметизации;
  • Присоединяется электрика — проводятся кабели, узлы соединяются с щитком;
  • Отлаживается управление — система контроля настраивается, тестируется и т. д.;
  • Предусматриваются стоки — используются для отведения конденсата;
  • Размещаются декоративные составляющие — отверстия закрываются решетками и диффузорами.

Сроки работ: 3-4 дня. А вот ранее описанное проектирование может занимать до 2 недель.

Тестирование и ввод в эксплуатации: последний этап завершается за день. Это пусконаладочные работы. Мастера ходят, замеряются параметры воздух. Проверяется тяга — если она слабая, значит происходит утечка. Тут же корректируются датчики, задаются режимы работы. В итоге мы должны получить желаемые показатели. Всё — можно наслаждаться результатом, плавая в комфортных условиях. Но, давайте упомянем еще о нескольких мелочах.

Расчет проекта

Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.

Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.

Расчет вентиляции бассейна:

1. Формула для определения воздухообмена. W=e×F×Pb – PL, где: • е – коэффициент испарения; • F – совокупный размер водной поверхности (в квадратных метрах); • Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах) • PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).

2. Формула для определения показателя расхода воздуха. По массе: mL=GW×XB – XN, По объему: L=GWr×XB – XN, где: • GW – совокупный объем испарений влаги в помещении (граммов в час); • XB – уровень влаги в комнате с бассейном (граммов на килограмм); • XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм); • r – плотность воздуха при нужной температуре (килограмм на кубометр)

При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.

Лучшие модели осушителей воздуха, отлично подходящие для бассейна

Выбирая осушитель для бассейна, стоит ориентироваться на тех производителей, которые проверены временем и заслуживают доверия. Цена у них, конечно, бывает выше, но надежность и высокое качество модели — это главное. Дешевые приборы быстро выйдут из строя. Самые известные мировые производители климатической техники — это датская фирма DANTHERM, фирмы General Climate, Neoclima, DanVex, Euronord. Рассмотрим некоторые модели этих производителей.

Осушитель воздуха для бассейнов DANTHERM CDP 35

Преимущества

  • Высокоэффективный, практически бесшумный, компактный, экономичный осушитель.
  • Имеет встроенный гигростат.
  • Устанавливаться может на стене или на полу.
  • Имеет конденсаторный механизм осушения, что позволяет мягко понижать уровень влажности.
  • Светодиодная панель отображает все процессы управления.
  • Полная защита от коррозии даже при работе с химическими веществами (корпус оцинкован, покрыт порошковой краской).
  • Низкий уровень потребления электроэнергии, шума.
  • Имеет функцию автоматического оттаивания.
  • Автоматическое отключение прибора при остановке компрессора и перезапуск через 45 минут.
  • Высокий класс защиты от брызг.
  • Компактные размеры.

Технические характеристики

Производительность, л/сутки40,8
Расход воздуха, м3/час250
Уровень шума, на расстоянии 1 м от прибора, дБ44
Площадь зеркала воды, м2До 15
Вес, кг60
Размеры, мм800х950х315
Срок гарантии, лет3
Цена, руб221 940

Установка прибора возможна как на полу, так и на стене. Для напольного монтажа нужен специальный кронштейн. Осушитель создан по международным стандартам качества, полностью безопасен в эксплуатации. По отзывам владельцев, эффективен в использовании, постепенно и мягко понижает уровень влажности, поддерживает комфортный климат в помещении, уменьшает затраты на ремонт и поддержание помещения в хорошем состоянии.

General Climate CF120BD/A

Снижает влажность в здании, обеспечивая комфортные условия. Модель представляет собой вертикальный блок, устанавливается легко и не требует дополнительного оборудования.

Преимущества

  • Компактность.
  • Надежность, простота в обслуживании.
  • Имеет электронную панель, которая регулирует заданные параметры.
  • Есть регулировка скорости вентилятора.
  • Дополнительный обогрев помещения.
  • Автоматическое размораживание.
  • Пластинчатый теплообменник.
  • Фильтр для очистки воздуха от пыли.

Технические характеристики

Производительность, л/сутки120
Расход воздуха, м3/час850
Уровень шума, на расстоянии 1 м от прибора, дБ52
Площадь помещения, м2120-150
Вес, кг65
Размеры, мм1730х480х270
Рабочая температура, оС15-43
Цена, руб84 600

По отзывам потребителей, эти осушители хорошо зарекомендовали себя. Они просты и надежны, предотвращают появление влаги и коррозии, выполнены в современном стиле, хорошо вписываются в любой дизайн, имеют высокую производительность.

Осушитель DanVex DEN-600wp

Обновленная модель финского производителя. Современный корпус, компактные габариты, может быть смонтирован и на стене, и на полу с помощью дополнительной установки. Имеет пульт дистанционного управления.

Преимущества

  • Теплообменники сделаны из нержавеющей стали с антибактериальным покрытием.
  • Осушитель можно включать и выключать по расписанию.
  • На панель управления выведено значение установленной и действительной влажности.
  • Корпус и все конструкции выполнены из нержавеющей стали с порошковым покрытием.
  • Встроенные часы.
  • Имеется режим вентиляции.

Технические характеристики

Производительность, л/сутки60
Расход воздуха, м3/час430
Площадь зеркала воды, м2До 25
Напряжение, В220
Вес, кг50
Размеры, мм915х280х670
Потребляемая мощность, кВт0,9
Цена, руб177 500

По отзывам покупателей, очень удобная система отвода воды позволяет сливать воду обратно в бассейн или в дренаж. Осушитель встроен в новый привлекательный корпус, имеется пульт ДУ.

Источники

  • https://MirCli.ru/osushiteli/dlya-bassejna/
  • https://domsdelat.ru/poleznie-soveti/osushiteli-vozduha-dlya-bassejnov-nastennye-kanalnye-napolnye-obzor-proizvoditelej.html
  • https://RSVgroup.ru/ventilyatsiya/kanalnyj-osushitel-vozduha-dlya-pritochnoj-ventilyatsii.html
  • https://voronezh.pro-komfort.com/ochistka-vozduha/osushiteli/dlia-basseinov/
  • http://ventilationpro.ru/osushiteli_vozduha/kanalnyjj-osushitel-vozdukha-dlya-pritochnojj-ventilyacii-raznovidnosti-pravila-vybora.html
  • https://v-teplo.ru/osushiteli-vozdukha-dlya-basseynov.html
  • https://housedb.ru/kak-vybrat-osushitel-vozduha-dlya-bassejna/
  • https://ventilsystem.ru/klimaticheskaya-texnika/osushiteli-vozduxa/osushiteli-vozduxa-dlya-bassejna.html

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательный бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

  • водный температурный режим +26-29°С;
  • воздушный температурный режим +27-32°С;
  • значение относительной влажности в летний период 65%;
  • значение относительной влажности в зимний период 50%;
  • подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена. Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП «Проектирование бассейнов». Последовательность проектирования вентиляции осуществляется в таком порядке:

  1. Расчет влагопоступления и теплопотерь.
  2. Выбор схемы вентиляции и осушения.
  3. Расчет предполагаемого воздухообмена.
  4. Подбор оборудования и трассировка воздуховодов.
  5. Аэродинамические и гидравлические расчеты.
  6. Оформление чертежей.
  7. Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальный и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат. Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Проектирование

Проектирование вентиляции бассейна выполняется на основании технического задания, составляемого в произвольной форме или по имеющимся шаблонам. В нем содержится информация об объекте и вентиляционной системе, о том, какую работу необходимо проделать проектировщикам.

Содержание технического задания:

  • Наименование и адрес объекта, фамилия, имя и отчество заказчика или представителя, контактный телефон.
  • Задачи: проектирование вентиляции: тип, оборудование и т.д.
  • Список нормативных документов, по которым будет выполнено задание и приняты расчетные параметры наружного воздуха (температура и влажность).
  • Параметры воздуха, которые должна обеспечить вентиляционная установка.
  • Параметры объекта: площадь, высота и тип потолков, габариты запотолочного пространства, данные по световым проемам.
  • Исходные данные для расчета вентиляции бассейна: способ, по которому принимается количество людей в помещении, единиц техники и их мощность: технологические решения, количество сидячих мест, согласование с заказчиком и т.д. Площади помещений берутся из таблицы экспликации.
  • Параметры вентиляции: приточно-вытяжная, с рекуперацией или без, способ и место разводки воздуховодов и т.д.
  • Список распределительных устройств: решетки, диффузоры, место их расположения;
  • Расположение оборудования для притока воздуха с указанием на плане.
  • Список документов для передачи заказчику: пояснительная записка, чертежи, характеристики основного оборудования, спецификация оборудования и материалов.

Приложения: архитектурные чертежи с разрезами, подписанные, технологические решения, общая таблица и экспликации помещений. В сводной таблице указывается тип помещений, количество людей, единиц техники, мощность оборудования. Если в техническое задание потребуется внести изменения, они оформляются отдельным соглашением.

По принятому ТЗ проектировщики разрабатывают проект вентиляции бассейна, включающий в себя: определение влажностных параметров воздушных масс, выбросов влаги, подбор оптимальной для имеющихся условий вентиляционной системы, размещение воздуховодов и комплектующих, оценка производительности и мощности оборудования и его подбор по этим значениям, принятие сечений воздуховодов и т.д. Создание рабочего проекта сопровождается разработкой планов сетей, уточнением списка оборудования, которое будет установлено и выбором материалов его исполнения, тремя видами расчетов: гидравлика, акустика, аэродинамика. Все это отражается в пояснительной записке.

Создание рабочего проекта сопровождается разработкой планов вентиляции, уточнением состава оборудования и материалов исполнения, сечений воздуховодов, акустическим, гидравлическим и аэродинамическим расчетом, составлением пояснительной записки, схем аксонометрии. После подготавливается комплект рабочей документации и утверждается проект.

Некоторые правила проектирования:

  • Чтобы сократить затраты на обеспечение нормированных параметров микроклимата внутри помещения, бассейн требуется накрывать, когда он не используется;
  • Стеклопакеты лучше подбирать с высокой теплопередачей, чем она ниже — тем больше вероятность образования конденсата. Внешние стены нужно хорошо утеплить;
  • Вытяжку делают преобладающей над приточной вентиляцией бассейна на 10-15% для исключения перетока воздуха повышенной влажности в смежные помещения.

Для чего в бассейнах нужно снижать уровень влажности

В комнате, где расположен бассейн, всегда присутствует переизбыток влаги. Молекулы воды постоянно испаряются, этот физический процесс невозможно остановить. Частицы попадают на стены, потолок, окна, элементы декора, конденсируются на поверхности с более низкой температурой.

Высокая влажность создает определенные проблемы для жильцов.

  1. Дискомфорт. Находиться в комнате становится некомфортно: люди могут испытывать недостаток кислорода, становится сложно дышать. В этом случае нахождение и купание в бассейне не принесет расслабления и приятных эмоций. Окна будут запотевать, верхняя одежда – становиться влажной.
  2. Порча предметов интерьера и техники. Влага будет оседать на различных вещах, включая электрооборудование, выводя его из строя.
  3. Коррозия. Все металлические конструкции, имеющиеся в помещении, быстро покрываются ржавчиной и разрушаются.
  4. Быстрый износ материалов отделки комнаты. Из-за конденсата постепенно тускнеет краска, возникают пятна. Штукатурка начинает вздуваться и разрушаться.
  5. Размножение болезнетворных бактерий и грибка. Тепло вместе с высокой влажностью ведет к активному распространению плесневелых грибков, появлению микроорганизмов, вредных для здоровья.

Вентиляция бассейна в коттедже решает все эти проблемы естественным образом. Выведение лишней влаги повышает срок службы всей конструкции дома, внутренней отделки помещения и способствует поддержанию здоровья жильцов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
