Схема подключения и нюансы монтажа перекрестного выключателя — описываем суть

Пособие по эксплуатации и схемам

Преимущественно схемы, включающие элементы, имеющие проходное действие, рассчитаны на 1-, 2-, 3-клавишные устройства.

Проинструктируем вас подробно на предмет подключения варианта с 2-я клавишами.

1. Прежде всего вам нужна обрисовка установки системы.
2. Совершить операции, касающиеся РК, а также подрозетников.
3. Инсталлировать требуемое число световых групп.
4. Прокладка сети, учитывая количество фазных подводок, а также нулевых проводников заземления.
5. Подключаются разведённые проводники по схеме.

Особо внимательно смотрите не только операции по электромонтажу, но также и технический план. Например, посоветуем вам очень внимательно подойти к установке подрозетников. Данные элементы нужно очень крепко закрепить в стене, дабы крепление приборов было идеальным.

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку – она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

• питающий (фазный) провод, подводимый от линейного автомата;
• отводящий проводник с фазой, идущий к выключателю;
• один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
4. Остальные протягиваются до двух выходных контактов коммутационного прибора.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago»

При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

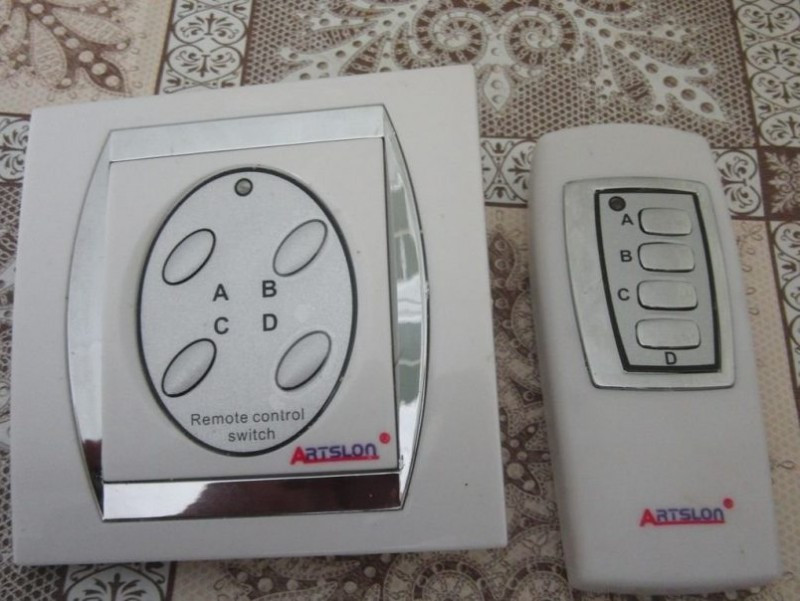

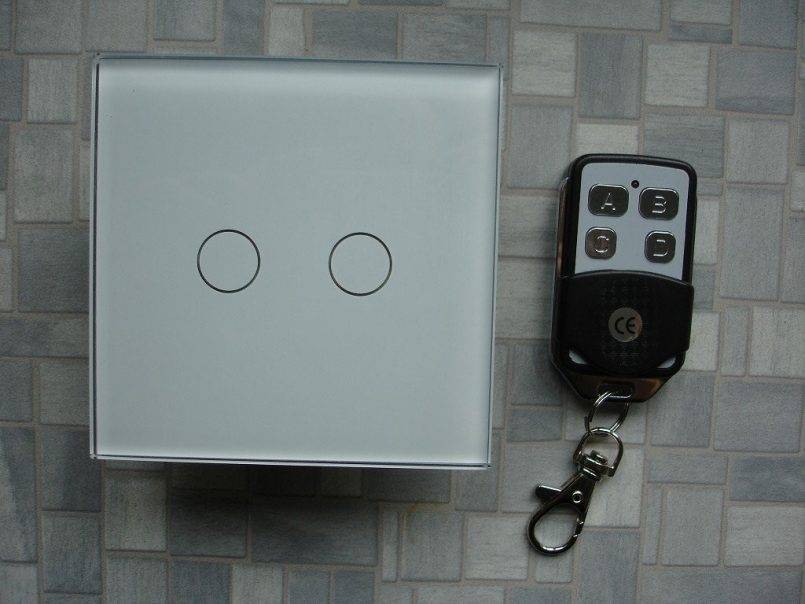

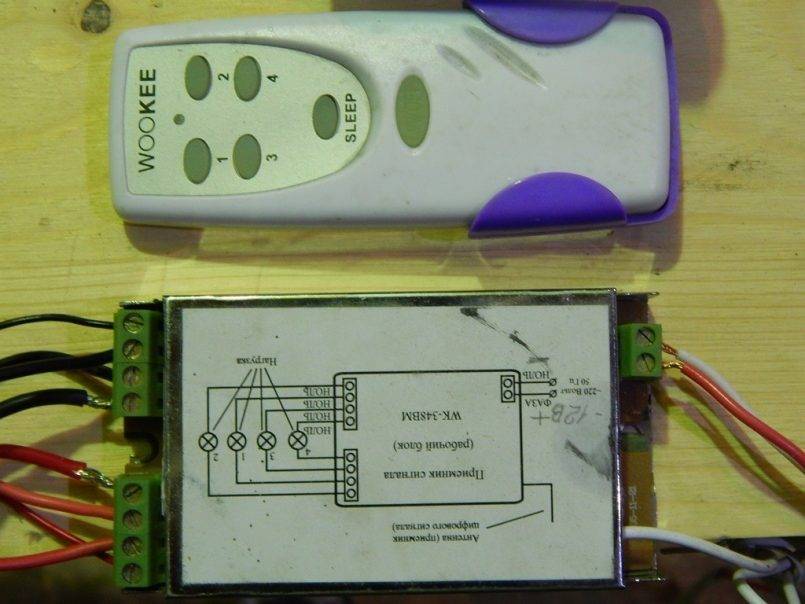

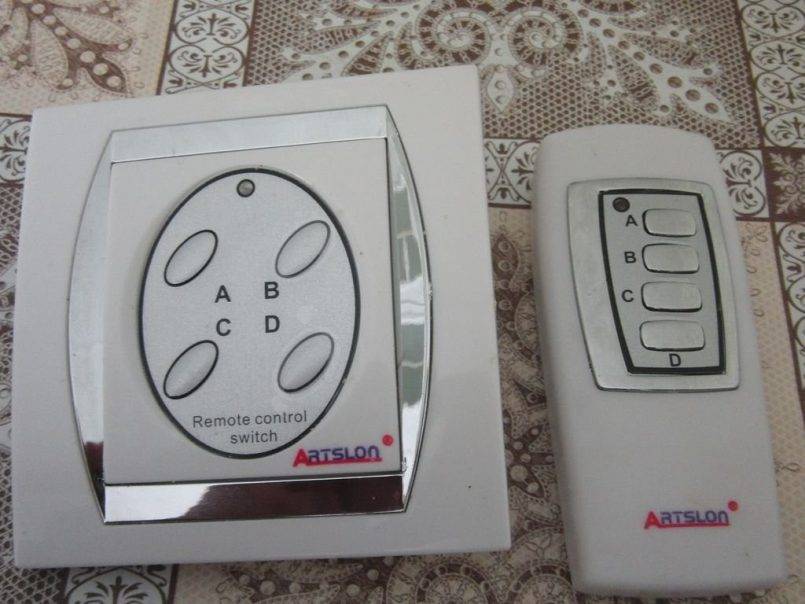

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

• Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
• Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
• Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
• Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

• Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
• При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;

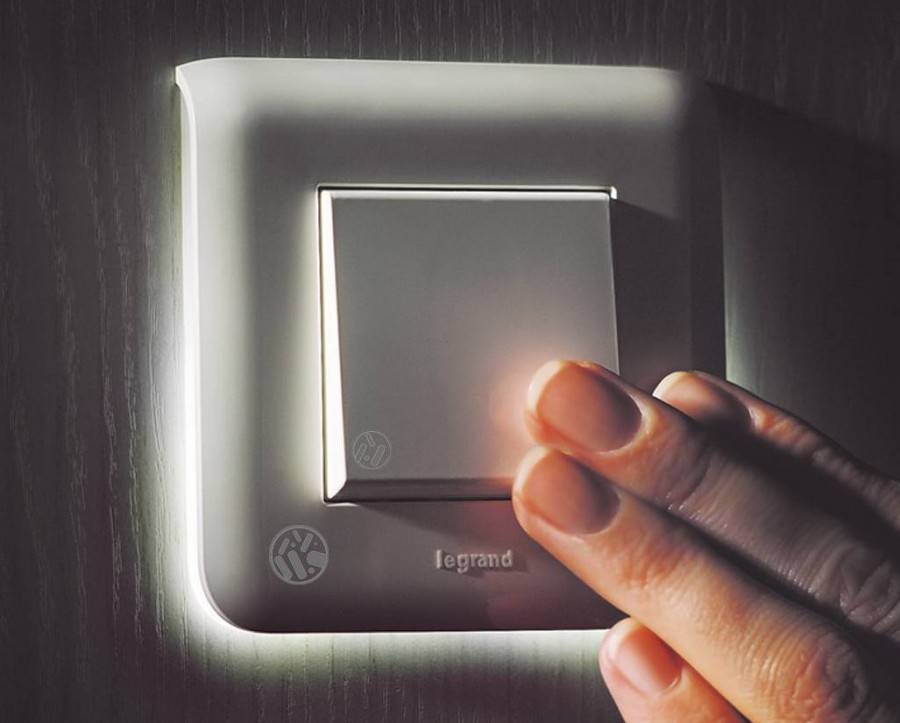

Коммутационный аппарат произведён под маркой «Legrand»

Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

• накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
• встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

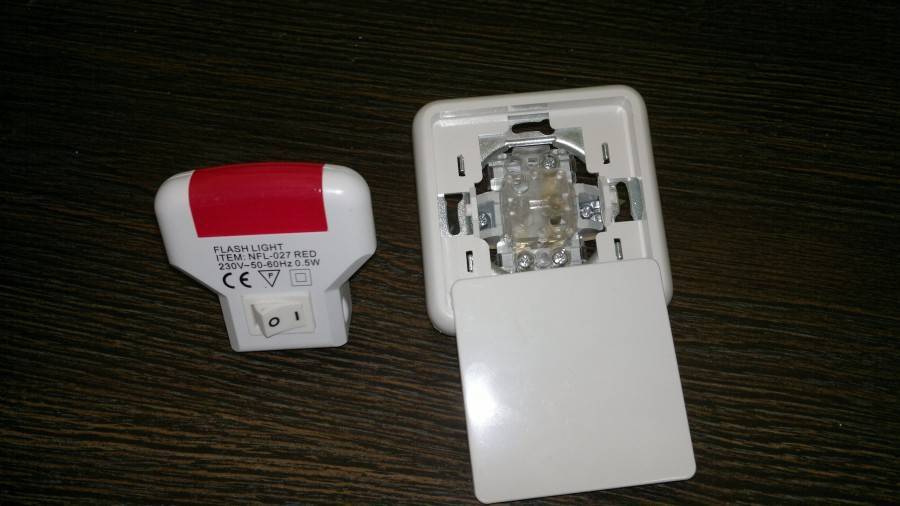

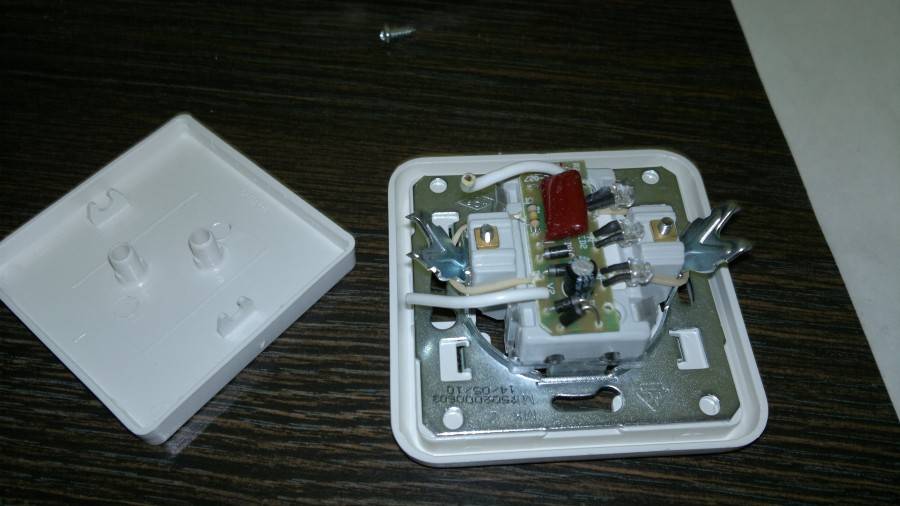

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

• Со стены удаляется выключатель.
• Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
• Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
• В корпус помещается диодная лампочка.
• Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Конструкция

Перекрестные выключатели (Легранд, Шнайдер Электрик и другие) имеют не три контакта (как большинство стандартных блоков управления), а четыре. Такая конструкция позволяет одновременно отключать или включать по два контакта. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания (в данном случае, две).

Фото — схема работы перекрестного выключателя

Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые – нет. Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично.

Они представляют собой два спаренных одноклавишных выключателя (иногда одноклавишный), контакты которых соединены при помощи специальных металлических перемычек. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками. Такая модель имеет всего одну кнопку, отвечающую за работу системы контактов.

Фото — принцип подключения

Существует два типа таких переключателей по принципу работы:

1. Клавишные;
2. Поворотные.

В поворотных контакты замыкаются при помощи поворотного механизма. Они несколько дороже обычных, но имеют более разнообразные дизайнерские варианты.

И два по вариантам монтажа:

1. Накладной (Unica Q, Лезард);
2. Встроенный (Леград, АВВ).

Наружный монтируется поверх стены. Для его установки нет необходимости пробивать поверхность дома и устанавливать в стену дополнительный блок. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение. Но такие модели считаются недостаточно удобными в эксплуатации – они подвержены физическим воздействиям и влиянию агрессивной окружающей среды.

Фото — схема управления светом из трех мест

Встроенные используются для монтажа в стены. Их применяют для разводки проводки во всех типах зданий. Для их монтажа предварительно необходимо подготовить отверстие в стене, соответствующее коробке переключателя.

Особенности переключателей перекрестного типа исполнения:

1. Для их подключения используются исключительно четырехжильные провода. В крайнем случае, специалисты рекомендуют использовать два двухжильных с хорошей изоляцией, но такое решение нецелесообразно;
2. Такой переключатель может быть одноклавишный, двух и трехклавишный. Но его рекомендуется устанавливать только при необходимости выключать свет из трех разных мест (скажем, в начале, середине и конце коридора). Во всех остальных случаях можно использовать классические проходные варианты;
3. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки по дому или квартире. Это основной его недостаток. Из-за подсоединения нескольких контактных групп для подключения системы требуется большое количество проводов, что может создать определенную пожароопасность;
4. Среди достоинств конструкции высокие показатели износостойкости. Учитывая, что контакты перекрестных моделей чаще замыкаются, чем проходных или обычных, перемычки выполнены из прочного коррозионностойкого металла, чаще всего – это медь или легированная сталь. В большинстве вариантов есть дополнительная защита от воздействия конденсата, пыли и влаги.

Фото — подключение перекрестного одноклавишного переключателя

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
