Нормативные требования к обустройству дренажа
Обустройство поверхностного дренажа современного города регулируется рядом документов, начиная с проектирования, завершая требованиями к качеству материалов и их техническим характеристикам.
К примеру, спорткомплексы и спортплощадки находятся в сфере влияния Технического Комитета Международной Ассоциации Легкоатлетической Федерации. Поэтому контроль за устройством дренажных систем осуществляет эта организация
Далее рассмотрим основные из них:
- Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
- Проектирование систем защиты территорий от затоплений и подтоплений – СП 104.13330.2016.
- Общие нормы строительства и благоустройства городских территорий Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
- Общие правила строительства зданий, сооружений и инженерных коммуникаций – СНиП 12-01-2004.
- Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25.103-2015.
- Устройство дренажных сетей при строительстве аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
- И другие нормативно-правовые акты.
Общие требования к материалам для обустройства дренажных систем изложены в ГОСТ 33068-2014 (EN 13252:2005). Рекомендации по расчету дренажных систем при строительстве автодорог регулирует ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.
За очистку и уборку водосточных канав, лотков, труб, дренажей и других инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод из дворов, отвечают лица, ответственным за уборку соответствующих территорий
Проектирование дренажной системы
Перед обустройством горизонтального дренажа необходимо составить проект, по которому в дальнейшем будут вестись работы. Как правило, такой документ создается специалистами. Тем не менее хозяевам участка также следует знать особенности проектирования, особенно в случае желания самостоятельно произвести монтаж.
Что учитывается при создании проекта
Для того чтобы дренажная система правильно и бесперебойно функционировала, проект должен основываться на следующих документах:
- План участка с расположением всех строений.
- Топографическая съемка местности (если работы будут вестись в условиях сложного рельефа).
- Дендроплан территории для привязки дренажа к существующим и будущим насаждениям.
- Гидрология участка (информация о гидрологических факторах и водном балансе).
- План подземных коммуникаций для учета пересечений электрокабеля и трубопровода с дренами.
Состав типового проекта
Готовый проект состоит из таких частей:
- План водотока (общая схема).
- Разбивочный чертеж (для сложной конструкции).
- Поперечный разрез дрены.
- Пояснительная записка.
- Таблица уклонов с необходимыми расчетами.
- Перечень материалов.
- Технологическая карта на устройство горизонтального дренажа.
Пример общей схемы дренажа участка
Выбор типа дренажной системы
Общий. Понижает УГВ на всей территории, для этого используется головной либо систематический дренаж. Используется на участках с песчаным грунтом.
Местный. Пристенный, кольцевой, пластовый. Обустраивается для понижения УГВ на локальном участке, защиты подземной части строения от подтопления. Дополняется системой защиты приямков, дорожных объектов, других отдельных сооружений. Используется для слабопроницаемого грунта (глинистый, суглинистый).
Для участка с водоносным пластом со слоистым строением, проектируют комбинированный дренаж, объединяя местную систему с общей.
Горизонтальные системы дренажа
Самыми популярными сейчас горизонтальными системами дренажа считаются глубинный и линейный дренаж. Для вывода воды с крыши дома и отвода ее за пределы территории устанавливается линейный дренаж.
Глубинный дренаж считается наиболее сложной системой. От того, каким образом установлена глубинная система дренажа будет зависеть состояние всей приусадебной территории. Для обустройства этой системы нужно относиться очень внимательно. Причем не нужно злоупотреблять мелкой установкой дрен, это может приводить к неравномерному осушению приусадебной территории. Глубинный дренаж можно укладывать на отдельных участках, можно на всей территории по принципу параллельных прямых или елки. Во многом вариант монтажа глубинной системы дренажа подразумевает наличие на территории всевозможных препятствий и помех (постройки, ограждения, деревья и т. п.). Дрены обязаны проходить перпендикулярно коллектору, обеспечивающего вывод воды.
Поверхностное водоотведение от зданий
Стоку воды в сторону дренажных канав должна способствовать и грамотно устроенная вертикальная планировка участка при разработке проекта строительства дома и других зданий. Такая планировка — одна из составляющих устройства общей дренажной системы. Создание насыпи под домом при строительстве улучшает условия отведения дождевой и талой воды от фундамента строений.
Отмостка вокруг дома
Для отвода воды отмостка по периметру дома, площадка и дорожки перед строением делаются с наклоном в сторону общего водоотведения. В направлении сточных и дренажных канав или конструкций подземного дренажа должны быть сориентированы и водоотводящие лотки, принимающие воду из водосточных труб на строениях.

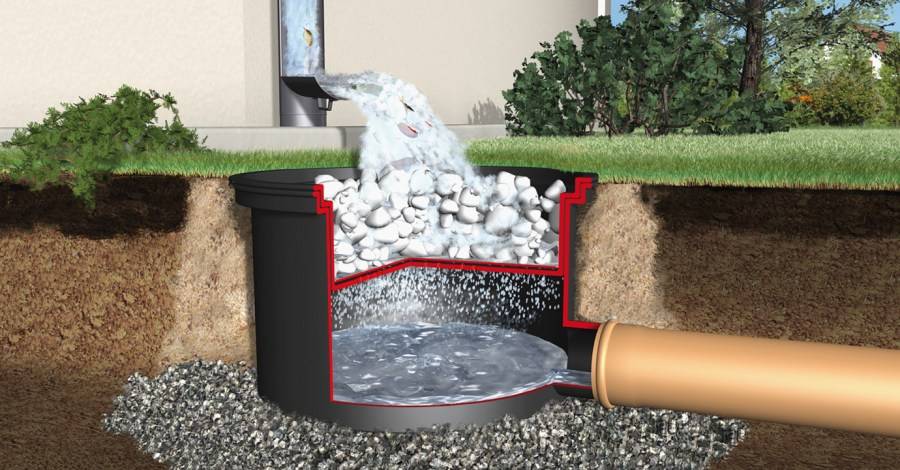

Водосточная труба, направленная в отверстие ливневой канализации
Устраивая приёмники воды под водостоками, следует учесть количество поступающей воды. Так, если в прогнозе погоды сказано, что выпало 6 мм осадков (а это средненький такой дождь), это значит, что на каждый квадратный метр кровли дома упало 6 литров влаги. То есть, при площади крыши в 100 квадратных метров, вы должны обеспечить отток воды объёмом в 600 литров.
Засыпной дренаж вокруг дома — мягкая отмостка
Вокруг дома (по периметру) можно организовать засыпной дренаж. Принцип его устройства такой же, как и в описанных выше «французских» канавах: траншея, засыпанная щебнем и гравием. Верхний слой засыпки может быть декоративным, например, из цветной гальки.
Засыпной дренаж — замена или дополнение отмостки с твёрдым покрытием. Возможно, он лучше подойдёт к дизайну вашего участка. Есть несколько вариантов конечного покрытия мягкой отмостки:
- декоративные щебень или галька;
- газонная трава;
- декоративные растения.
Дренаж вокруг террасы
Засыпной дренаж хорошо использовать не только по периметру зданий, но и вокруг открытой террасы и бассейна — это сделает площадку более аккуратной.
Создать систему поверхностного дренажа не слишком сложно. Конечно, придётся прорыть канавы и облагородить их, если в этом существует необходимость. Но в целом работы можно провести самостоятельно, вооружившись только лопатой и тачкой.
Главное, правильно распланировать направления канав: так, чтобы и вода лишняя ушла, и посадки, особенно деревья и кустарники, без влаги не остались
Также важно соблюсти уклоны для обеспечения самотёка. . Дренаж участка
Фото сайта vashakanalizaciya.ru
Дренаж участка. Фото сайта vashakanalizaciya.ru
Если условия на участке с точки зрения лишней воды более суровые, грунтовые воды расположены высоко, то поверхностным дренажом не обойтись. Потребуется «тяжёлая артиллерия» — глубинный дренаж. Тут уже лопатой не справиться, потребуются масштабные земляные работы и инженерный расчёт.
Обустройство поверхностного дренажа
Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.
В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.
Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.
Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.
Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.
Сп дренажные системы
Проектирование наружной канализации, водостоков и дренажей
6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.
6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.
6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.
Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.
6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.
6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.
6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.
6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.
6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.
6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП 2.04.03.
6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.
Напорные системы канализации выполняют согласно разделу 5.
Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.
Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.
6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.
При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D lум определяется по формуле
где fт — коэффициент трения материала о грунт, определяемый опытным путем, при отсутствии данных может быть ориентировочно принят равным 0,4,
g — объемный вес грунта, Н/м 3 ,
H — глубина заложения трубопровода, м,
L — длина трубопровода, м,
Е сж — модуль упругости материала в направлении деформации, Па,
s — толщина стенки трубопровода, м,
Ky — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.
6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:
— раструбными соединениями, уплотняемыми кольцами,
— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.
6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП 2.04.03.
6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.
6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.
Советы и рекомендации
Как показывает практика, целесообразнее всего обустраивать глубинный и поверхностный дренаж одновременно. В таком случае обе системы будут работать одновременно и с большей эффективностью. Своевременная чистка и правильный уход за смотровыми и колодцами существенно продлят срок эксплуатации системы и целостность фундаментов построек.
Обязательно стоит учесть, что грунт в месте траншей даст существенную усадку в первый же сезон. Поэтому сразу декорировать его капитальными насаждениями не стоит. Лучше пережить хотя бы один паводковый сезон и заново выровнять рельеф дополнительным слоем земли.
Чтобы существенно снизить затраты на монтаж, дренажные трубы на даче можно заменить связкой из сухих веток или конструкцией из ПЭТ тары.
Ливневая канализация дорог, мостов, развязок
Поверхностные ливневые стоки дорог, развязок и мостов подлежат отводу и очистке. Для этого используются системы инженерных коммуникаций, которые собирают сточные воды, образующиеся на поверхностях транспортных коммуникаций, сепарируют содержащиеся в них примеси, после чего производится сброс стоков. разрабатывает, выпускает на собственных производственных мощностях и монтирует современные ливневые канализации автомобильных дорог, развязок и мостов, которые отличаются высокой эффективностью, простотой в эксплуатации и обслуживании.
Преимущества «ливневок» транспортных коммуникаций от
Ливневые канализации дорог, мостов и развязок, проектируемые, изготавливаемые и монтируемые , имеют в своем составе множество стеклопластиковых элементов. Они отличаются высокой механической прочностью, устойчивостью к воздействию химических сред, простотой в монтаже и обслуживании. Стоимость таких систем невысока, а их срок службы составляет
несколько десятилетий.
Типы ливневой канализации транспортных коммуникаций
Ливневая канализация под дорогой относится к системам закрытого типа. Она имеет в своем составе сеть подземных коммуникаций, с помощью которых сточные воды направляются сначала в очистные сооружения, а затем отводятся или в канализационные коллекторы, или же на различные объекты окружающей среды. Ливневые канализации смешанного типа являются комбинациями открытых и закрытых «ливневок».
Новый выход на МКАД с федеральной атомобильной дороги М-1 Беларусь Москва-Минск
Основные элементы ливневки на дорогах, развязках и мостах
Практически каждая современная ливневая канализация на дорогах, мостах и развязках состоит из таких основных элементов, как дождеприемники, лотки, трубопроводные коммуникации и очистные сооружения. Все эти компоненты в комплексе позволяют собирать, очищать дождевые, поливомоечные и талые воды, осуществлять их своевременный отвод.
Реконструкция Боровского шоссе
Очистные сооружения автомобильной дороги, моста, развязки
Очистные сооружения для автодорог, развязок и мостов необходимы для того, чтобы доводить отводимые стоки до тех кондиций, которые позволяют производить их сброс. они реализовываются на основе принципа ступенчатости. Это означает, что сначала стоки проходят этап сепарации твердых примесей (пескоотделители), далее попадают в маслобензоотделители. Наличие этих устройств обусловлено тем, что транспорт неизбежно загрязняет ливневые стоки
автодорог, мостов и развязок различными нефтепродуктами (топливом, маслами). В маслобензоотделителях установлены коалесцентные модули, благодаря которым взвешенные в сточных водах органические соединения осаждаются на их поверхностях, укрупняются и всплывают, образуя пленку. Доочистка стоков производится в сорбционном блоке, после чего воды отводятся на рельеф, в водоемы или канализационные коллекторы.
Проектирование и строительство подъездных автомобильных дорог к спортивно-развлекательному центру и яхт-клубу
Как создается проект дренажной системы
Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.
Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.
Информация, которая нужна для работы над проектом дренажа:
- План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
- Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
- Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
- Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
- Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
- План коммуникаций на территории (существующих и планируемых).
Порядок укладки
В целях экономии, многие домовладельцы планируют выполнить все монтажные работы, связанные с монтажом дренажной системы своими руками. Для таких домашних мастеров ниже приводится пошаговая инструкция по самостоятельной укладке дренажа на дачном участке или в частном секторе.
Последовательность монтажа

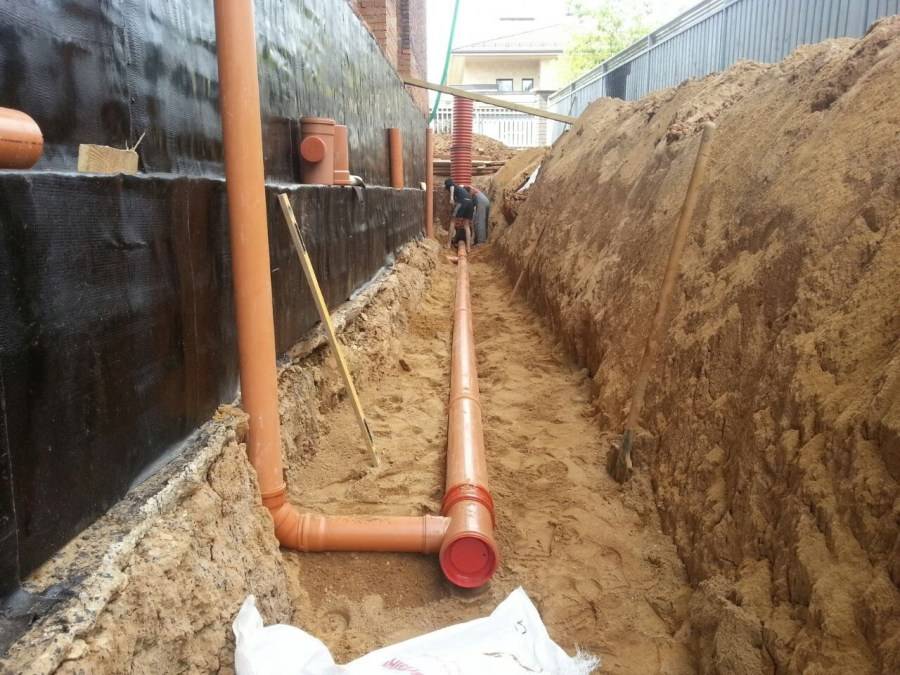

На начальном этапе производится разметка и копка траншей, предназначенных для укладки трубы
Здесь важно в точности соблюдать требования проектной документации, если таковая имеется.
Следующий шаг – трамбовка дна и боковой поверхности траншей. Для выполнения этой несложной операции можно применить нехитрое приспособление, которое несложно изготовить своими силами
Для большей эффективности песчаные грунты можно немного увлажнить.

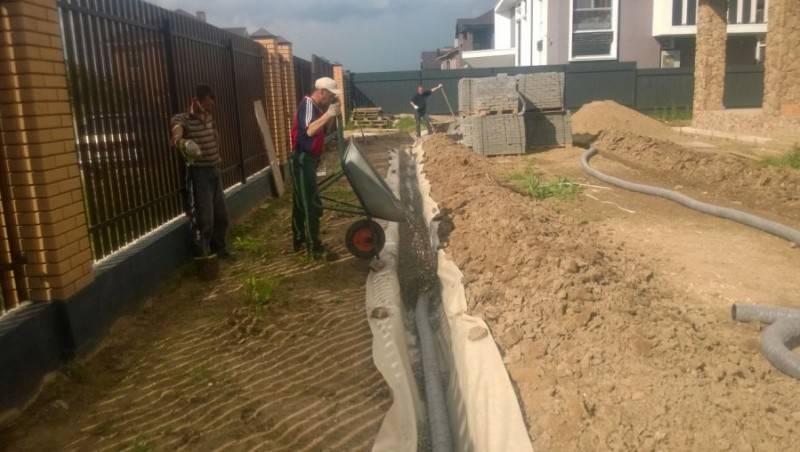

Далее – укладка на дно и боковые стены траншеи подушки из песка и щебня и ее тщательная трамбовка.
Утрамбованная поверхность укрывается геотекстильным полотном с таким расчетом, чтобы с обоих сторон траншеи образовался остаток полотна не меньше чем 0,5 м.

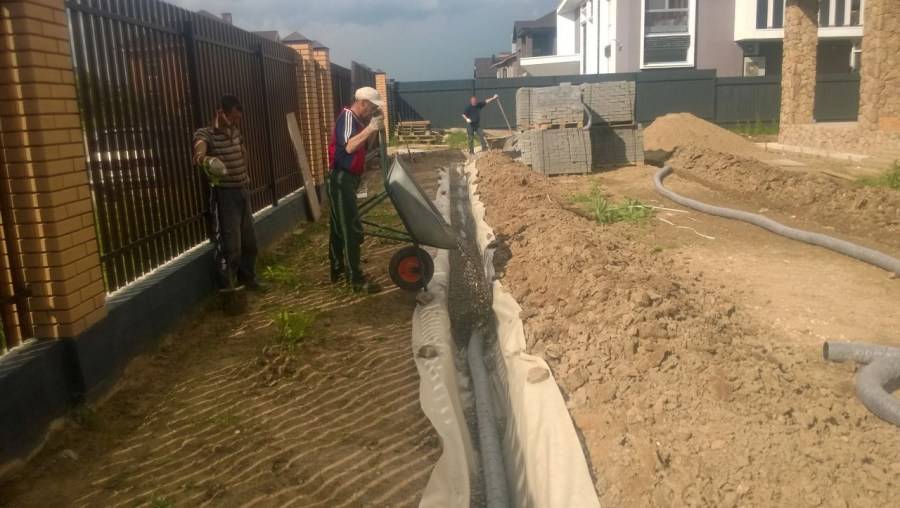

Следующим этапом является промывка и укладка гравия на дно траншеи. Обычно подушка из гравия имеет толщину от 200 до 250мм.

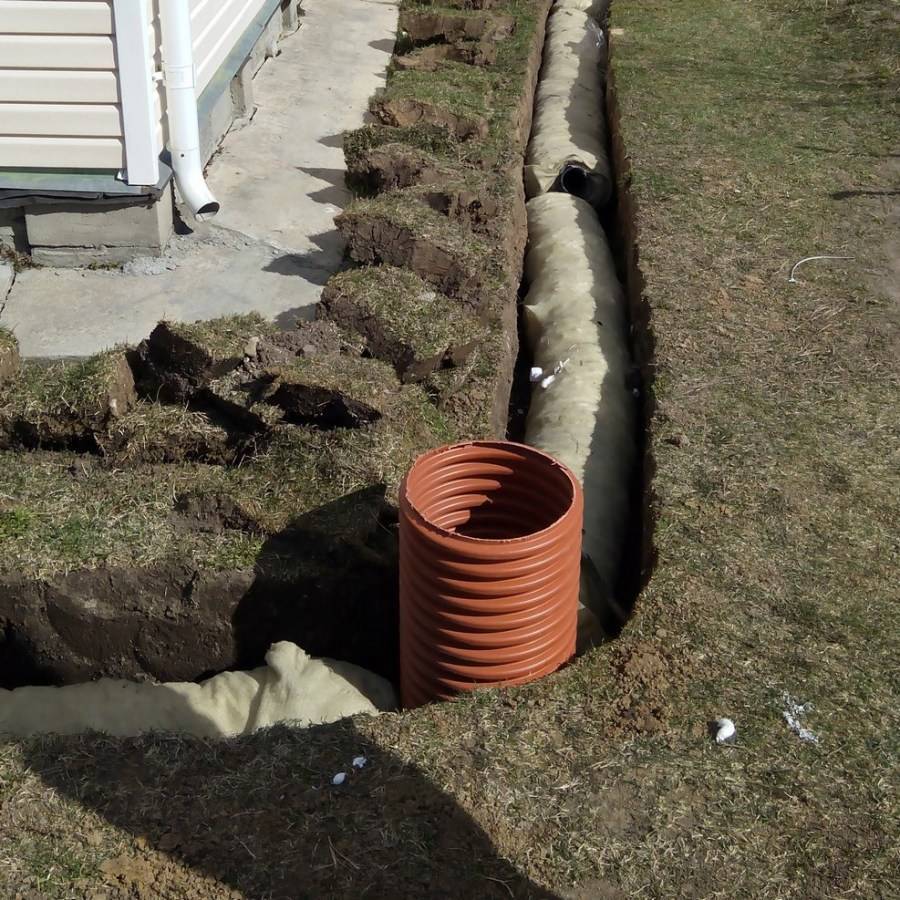

Перфорированные дренажные трубы оборачивают геотекстилем.
Далее производится укладка трубы на гравиевую подушку и их соединение с использованием специально разработанных соединительных муфт.
В тех местах, где происходит стыковка трёх и более труб, устанавливается специальный дренажный колодец. Кроме этого, такие колодцы должны быть установлены через каждые 50-55 м.
После сборки конструкции траншея засыпается слоем гравия толщиной 25-30 см.
После этого траншея полностью засыпается грунтом. Для улучшения эстетических характеристик сверху можно уложить пласты дерна.
Собранную в дренажных колодцах воду целесообразно использовать для орошения грядок или других бытовых нужд.
Обеспечить удаление избыточной влаги с участка весьма непросто. Прежде чем начинать монтаж дренажной системы, нужно тщательно изучить ландшафт участка, особенности почвы, точно определить глубину залегания водоносных пластов. На основании этих данных самостоятельно, или с помощью специалистов составить разработать проект системы дренажа. Только после этого можно приступать к монтажным работам.

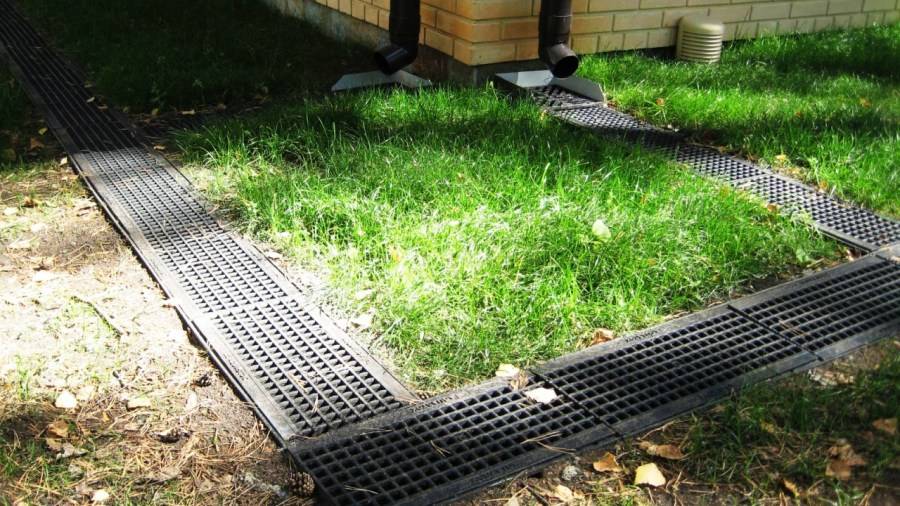

Пластиковые лотки, каналы, желоба
Пластиковые каналы – это современный и перспективный вариант дренажной системы. На сегодняшний день пластик – популярный материал, нашедший широкое применение в строительстве. Его морозостойкие и сверхпрочные композиции хорошо зарекомендовали себя в производстве элементов для систем водоотведения на объектах с малой и средней степенью нагрузки на дорожное покрытие.
Пластиковые водоотводные лотки все чаще используются для обустройства объектов городской инфраструктуры. Автостоянки, небольшие АЗС, обочины дорог, паркинги, тротуары, территории жилых загородных домов — лишь небольшой список тех объектов, на которых с успехом применяются эти системы из пластика.
Растущий спрос на пластиковые водоотводные лотки объясняется следующими преимуществами:
- Длительный срок эксплуатации. Современные полимерные композиции позволяют получать изделия, обладающие высокими прочностными характеристиками, устойчивые к воздействию агрессивных сред, перепадов температур, ультрафиолета.
- Повышенная пропускная способность. Пластиковые водоотводные желоба имеют идеально гладкую внутреннюю поверхность. Благодаря этому грязь и мусор не оседают на стенках лотков и система длительное время остается чистой, что значительно экономит затраты на ее содержание.
- Малый вес элементов. Пластик – легкий и прочный материал. Пластиковые лотки имеют достаточно тонкие стенки. В целом конструкция получается очень легкой. Это удешевляет и упрощает транспортировку системы и ее монтаж.
- Возможность соединения с канализационными трубами разного диаметра. В лотке имеется несколько выходов стандартных диаметров для соединения с канализационной сетью.
- Простота и удобство монтажа. Монтаж пластиковых лотков не требует больших трудозатрат. Пластик легко обрабатывается, поэтому каналы можно смонтировать в любых условиях, укоротив или подровняв стандартные элементы по месту. Конструкция пластиковых каналов предусматривает их соединение под углом 90º.
Правильно спроектированная и установленная, соответствующая требованиям к величине нагрузок на дорожное покрытие в конкретной зоне, пластиковая дренажная система будет служить долгие годы.
Пластиковые каналы стоят дороже, чем бетонные. Однако их преимущества при установке, обслуживании и длительный срок эксплуатации позволяют сэкономить немалые средства. Если величина нагрузки на покрытие на Вашем объекте не велика, выбор в пользу пластиковых лотков очевиден.
Купить пластиковые лотки по хорошей цене просто — звонитепо телефону и заказывайте!
Типы и размеры железобетонных лотков
Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.
Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».
Лотки железобетонные водоотводные ГОСТ 21509-76
Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.
В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.
Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.
Табл.1
Обозначение | Габаритные размеры, мм | Вес, кг | |||
Длина | Высота | Ширина | Толщина стенки | ||
ЛР4 | 5980 | 400 | 908 | 50 | 1080 |
ЛРГ4 | |||||
ЛР6 | 600 | 1084 | 1420 | ||
ЛРГ6 | |||||
ЛР8 | 800 | 1240 | 60 | 1920 | |
ЛРГ8 | |||||
ЛР10 | 1000 | 1804 | 75 | 3310 | |
ЛРГ10 |
Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.
Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014
Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.
При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.
Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.
При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.
ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:
- Длина от 400 до 4 000 мм и более.
- Ширина от 500 мм и более.
- Высота от 200 мм и более.
Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.
