Монтаж
Сварка полипропилена выполняется с использованием специального оборудования – паяльника. Это пластина с вмонтированным ТЭНом на подставке, на которой закрепляются насадки под разные диаметры. Для нагрева используется гильза с отверстием, для нагрева фитинга – дорн с выступающим патрубком.
Чтобы расплавленный пластик не прилипал к насадкам, их покрывают тефлоном, и требуют бережного обращения, не допуская механических повреждений и загрязнений.
Полипропилен необходимо локально нагреть до 260ºС, и после этого соединить детали. За счет диффузии материал перемешивается, и после застывания остается монолитное неразрывное соединении. Чистота элементов в месте соединения и правильный режим нагрева определяют качество сварки.
Для крепления по маршруту используются клипсы защелки, удерживающие трубу, но без жесткой фиксации, что позволяет компенсировать тепловую деформацию. По умолчанию крепления нужны со стороны длинного участка от фитинга на расстоянии в 5-10 см.
Соединения полипропиленовых труб считаются неразборными, так что допускается скрытая прокладка труб, в том числе с зашивкой в стены и заливкой в стяжку или слой штукатурки. Однако практичнее даже при скрытой прокладке использовать специальные короба, утопленные в стену.
https://youtube.com/watch?v=GUfqTotD2ac%3F
Обустройство тоннеля
Бетонные изделия используют для прокладки тоннелей. В современном строительстве пользуются бестраншейными технологиями прокладки трубомагистралей, среди которых можно выделить:
- Виброудар. Используют при работе с изделиями сечением до 4 000 мм, которые забивают примерно до 80,0 м. Главной «ударной» силой является сжатый воздух, который вырабатывается пневмомашинами специального типа.
- Плужный способ. Применяется в тех случаях, если необходимо заложить трубы сечением до 300,0 мм, соединяющиеся безмуфтовым методом. Глубина запахивания – максимум 180 см.
- Микротоннелирование. Главное преимущество данного способа – возможность применения для прокладки трубопровода в любом грунте. Диаметр элементов при этом не должен превышать 25 см. Бетонный микротоннель – отличное место для размещения трубопроводных коммуникаций, включая водоотведение.
В частном секторе при укладке трубных изделий из бетона применяют стандартный проверенный метод – с использованием вырытых котлованов.
Преимущества и недостатки полиэтиленовых труб
Трубы из сшитого полиэтилена обладают множеством преимуществ, которые выделяют их среди других видов труб предназначенных для отопительных систем, но в тоже время и некоторыми существенными недостатками, изучение которых является обязательным при их выборе. Итак, к первостепенным положительным сторонам эксплуатации труб РЕХ можно отнести:
- Термостойкость и прочность. Способность сохранять свою форму и выдерживать высокие температуры теплоносителей способствуют их широкому использованию в отопительных системах, что является главным отличием от полипропиленовых и обычных полиэтиленовых труб;
- Неподверженность коррозии. Благодаря своей особой структуре они устойчивы ко всем видам коррозийных процессов, как поверхностных, так и внутриструктурных, чего нельзя сказать о медных трубах;
- Отсутствие внутренних наслоений. На внутренних стенках не образовываются различного рода нарастания вследствие транспортировки агрессивных сред, что, как правило, приводит к уменьшению проточной скорости и характерно для стальных труб;
- Автоматическое восстановление формы. Вследствие каких-либо деформаций такие трубы не теряют свою форму и имеют способность, как расширятся, так и ссужаться до стандартного диаметра. Такое свойство не характерно другим видам труб и именно поэтому им не страшны низкие температуры и механическое воздействие;
- Лёгкий вес. Их масса довольно таки незначительна, что не вызывает дискомфорт и неудобства при доставке на место и во время монтажных работ;
- Простая установка и высокие технологические возможности. Укладка таких труб может с лёгкостью производится по различным схемам (петлеобразным, с множеством изгибов и т. д.), а использование фитингов делает манипуляции по соединению труб просто элементарными и не требующими сварки, клейки и паяльных работ;
- Экологически безопасны. Данные трубы сделаны из абсолютно экологически чистых материалов и предназначены не только для отопительных систем, но и для передачи питьевых водных ресурсов.
приведёт к коррозиинекачественному функционированию системы
При выборе труб из сшитого полиэтилена необходимо, прежде всего, сопоставить технические параметры этого элемента отопления с особенностями жилого пространства, где они потенциально будут функционировать. Если такие характеристики как давление и температура существующей отопительной системы превосходят пороговые значения труб РЕХ, от их использования лучше отказаться. Но, как показывает практика, такие случаи бывают крайне редко. Поэтому, исходя из всего вышесказанного, можно с уверенностью сказать, что полиэтиленовые трубы РЕХ полностью соответствуют современным условиям, которые выдвигают системы отопления, функционирующие на просторах нашей страны.
Подготовка к сварочным работам
- Все узлы оборудования, а также приспособление для проведения сварочных работ необходимо тщательно очистить.
- Перед началом работы обеспечьте полную заправку сварочных агрегатов работающих на топливе.
- Проверьте уровень масла гидравлической системы сварочного аппарата в случае необходимости пополните его.
- Перед началом работы смажьте все трущиеся детали в оборудовании.
- Проверьте исправность всех контрольно-измерительных приборов.
- Для обеспечения качества при обработке фитингов и труб ножи устройства для торцевания должны быть идеально отточены.
- Для избежания сбоя в работе с ПДН, постарайтесь обеспечить достаточное количество зажимов и вкладышей с диаметром соответствующим сечению труб.
Перед началом сварочных работ необходимо удалить все загрязнения с труб, фитингов и других деталей, которые будут использоваться в работе. После очистки все трубы и фитинги необходимо соединить. Края свариваемых изделий нужно обрезать и очистить, как того требует технологи.
Размерные характеристики ПП труб
Металлические канализационные конструкции уходят в прошлое, теперь им на смену пришли полимерные системы. Высокопрочные полипропиленовые изделия отличаются друг от друга по диаметру (снаружи и изнутри), который указывается цифрами и буквами (маркировка) на самом изделии.
От внутреннего сечения рассчитывают нагрузку на систему труб. Внешний диаметр изделия в 20 мм имеет внутреннее сечение около 16 мм. У номинального размера изделия в 63 мм, внутренний размер будет 50 мм. Большой диаметр в 110 мм имеет сечение внутри – 90 мм. Данный вид изделий считается часто эксплуатируемым.
Внешние и внутренние значения не должны намного отличаться друг от друга, так как структура изделия влияет на биологическую устойчивость трубной системы и долгую эксплуатацию.
ВАЖНО! Полипропиленовые изделия с номинальным диаметром в 20 мм не подходят для использования в системе водоснабжения, так как такие размеры способствуют возникновению проблем с напором воды (оно недостаточное) из-за маленького давления.
Желательно, чтобы диаметральные размеры водопровода возрастали пропорционально удаленности труб от начала системы. Сперва проводят монтаж изделий с малым диаметром, а ближе к концу размер трубы должен быть увеличен.
Таблица. Пример размеров для полипропиленовой трубы PN 10
Представленная таблица наглядно показывает, что артикулы, указанные на изделии, полностью совпадают с диаметром трубы.
ВАЖНО! Трубные изделия, планируемые для снабжения холодной водой, а также отопления, всегда маркируют аббревиатурой PPB.
Основные характеристики полимерных водопроводных труб
Существующие диаметры пластиковых труб для водопровода. Прочие габаритные размеры

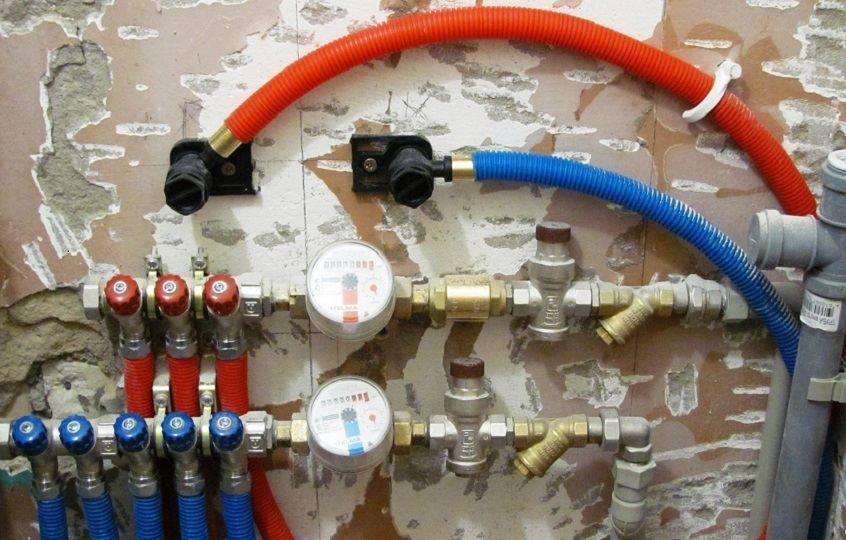

Как правильно выбирать полимерные трубы для монтажа водопроводной и отопительной системы? Для начала необходимо определиться со схемой разводки, учесть существующую нагрузку, после чего можно подобрать необходимую марку материала.
Полимерные изделия различного диаметра
Также нужно знать, что трубы есть напорные (подключение к питающей системе водопровода) и безнапорные (отопление). Ещё существуют полимерные изделия, которые используются для перегонки и подачи разреженных веществ, однако для монтажных работ в условиях дома они не подходят. Полимеры можно приобрести различной длины – от 1 до 6 м. Каждое изделие имеет определённую толщину, выбор которой зависит от показаний имеющегося давления. Для домашней эксплуатации нужно приобретать трубы, рассчитанные на 0,6−1 МПа (1,6 используются в промышленных целях).
Среди основных характеристик следует выделить диаметр пластиковых труб для водопровода. Его величина варьируется в пределах от 12 до 630 мм. В таблице приведены значения сечений и материалы, из которых они изготовлены. Эти изделия широко используются для монтажа домашней системы водоснабжения и отопления.
Таблица 2. Сечение водопроводных труб для дома
| Изображение материала | Сечение трубы, Ø,мм | Описание |
| 25; 50 | Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила. | |
| Любой | Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации). | |
| 16×2 | Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и горячей воды. Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям. | |
| 20; 35 | Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем. |
Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.
Труба полимерная с раструбом
Весовые показатели
Полимерные водопроводные трубы имеют различный вес. Он зависит от следующих показателей:
- материала изделия;
- величины наружного диаметра;
- толщины стенок трубопровода.
Приведём простой пример: 1 м пластика с наружным диаметром в 16 мм весит порядка 100 г
Обратите внимание, что на сегодняшний день не существует ГОСТов, которые регулируют тип материала и вес готовых изделий
Таблица 3. Весовые показатели пластиковых изделий
| Наружный диаметр трубы, мм | Внутреннее сечение, мм | Толщина стенки, мм | Вес, г (1 м трубы) |
| 16 | 12 | 2 | 115 |
| 20 | 16 | 2 | 170 |
| 26 | 20 | 3 | 300 |
| 32 | 26 | 3 | 370 |
| 40 | 33 | 3,5 | 430 |
Прочностные
Таблица 4. Прочностные характеристики пластиковых труб
| Ø трубы, мм | Макси мальный показатель рабочего давления, МПа | Допустимая максимальная температура, °С | Рабочая темпера тура, °С | Показатель гидроста тического разрушения трубы, МПа (t=95°C) | Показатель гидроста тического разрушения трубы, МПм (t=82°C) |
| 20 | 1 | 95 | 82 | 5 | 2,5 |
| 25 | 1 | 95 | 82 | 4 | 2 |
| 32 | 1 | 95 | 82 | 4 | 2 |
| 40 | 1 | 95 | 82 | 4 | 2 |
| 50 | 1 | 95 | 82 | 3,8 | 1,9 |
| 63 | 1 | 95 | 82 | 3,8 | 1,9 |
Температурные характеристики
Чтобы правильно выбрать полимерные трубы для отопления и водопровода, необходимо обращать внимание на маркировку, которая наносится на наружную поверхность изделия. Так, при обозначении PN10 тип PPR разрешается использовать изделия для подключения к холодному водоснабжению
Совет: помимо маркировки, на поверхности пластика имеются цветные полосы. К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до +45°С. Красная – изделие допускается к использованию горячего и холодного вида.
PN16 говорит о том, что полимер выдерживает давление в 1,6 МПа и рабочую температуру − до 60°С. PN20 указывает на возможность использования изделий при давлении до 2 МПа и температуре горячей воды − до +95°С. Если на трубе установлена маркировка PN25, её можно использовать под большим давлением, поскольку имеет высокопрочную армированную структуру.
Расшифровка маркировки
Стальные трубы
Стальные изделия считаются устаревшим вариантом для монтажа водопроводных и других систем. Но, тем не менее, они и сейчас пользуются определённым спросом. Сами по себе они являются неустойчивыми к коррозийным воздействиям, поэтому нуждаются в защитном покрытии. Как правило, защитный слой выполняется из цинка — такие изделия называют оцинкованными.
В первую очередь такие трубы подразделяются на:
- шовные;
- бесшовные.
А уже после этого, по специфике производства, на:
- оцинкованные;
- сварные;
- горячекатаные;
- холоднокатаные;
- профильные;
- холоднотянутые.
Монтаж стальных изделий, из-за их веса, довольно сложен, но они до сих пор используются в разных трубопроводных конструкциях — технологических и хозяйственных.
Бесшовные стальные трубы — одни из самых прочных изделий трубного проката
По типу сечения выделяют такие виды труб из стали:
- круглые;
- квадратные;
- прямоугольные;
- многоугольные.
Такие изделия соединяются между собой: специальными муфтами, резьбой или сваркой. Являются очень прочными и способны переносить большие показатели давления.
Размеры и масса стальных труб представлены в таблице № 1.
Таблица 1
| Ду, мм | Наружный диаметр, мм | Масса 1 м трубы, кг |
| 125 | 165 | 15,04 |
| 100 | 114 | 12,15 |
| 50 | 60 | 4,88 |
| 40 | 48 | 3,84 |
| 32 | 42,3 | 3,09 |
| 20 | 26,8 | – |
| 10 | 17 | 0,8 |
В процессе эксплуатации характеристики труб из стали ухудшаются — они неизбежно теряют свою пропускную способность из-за сужения просвета. Кроме этого, они проводят электрический ток, что при неисправной электропроводке может привести к поражению током. Эксплуатационный срок стальных изделий составляет примерно 25 лет.
Металлические трубы
Можно ли использовать металл для разводки ХВС?
Если речь не идет о черной стали — безусловно. На холодной воде применяются:
Оцинковка. Она монтируется исключительно на резьбовых соединениях: сварка выжигает цинковое покрытие, оставляя водопровод беззащитным перед ржавчиной;
- Медь на паяных, компрессионных или пресс-фитинговых соединениях (см. Труба медная для водоснабжения: всерьез и надолго);
- Гофрированная нержавейка на компрессионных фитингах.
Эти материалы лишены всех недостатков черной стали, кроме ее высокой теплопроводности. Однако против них играет непомерно высокая по сравнению с полимерными и металлополимерными трубами цена: скажем, погонный метр нержавеющей трубы Kofulso диаметром 15 мм обойдется покупателю в 230-250 рублей.
Нержавеющие
Трубы из легированной коррозионно-стойкой стали долговечны, не подвержены разрушающему действию воды. Они способны прослужить до 400 лет. Продукты окисления не скапливаются на стенка, не попадают в бытовой водопровод. Все чаще изделия из нержавейки заменяют обычную углеродистую сталь несмотря на более высокую цену материала и трудоемкость монтажа.
Профили их нержавеющей стали
Конструкции из нержавейки соответствуют санитарно-гигиеническим нормам, хорошо переносят гидроудары, устойчивы к критичным температурам. Повредить нержавейку может вода с избыточным содержанием хлора, поэтому после дезинфекции рекомендуется тщательно промыть систему.
Нержавеющие трубы применяют в различных областях:
- водо-, тепло- и газоснабжении;
- пожаротушении;
- устройстве каналов при кондиционировании воздуха;
- укладке «теплого пола»;
- для защиты силовых электрических кабелей.
Собирают водопровод с помощью пресс-фитингов, изготовленных также из нержавеющей стали, сваркой вольфрамовым электродом в инертной среде. В промышленных условиях применяют лазерную сварку.
Все большее распространение получает устройство водопровода из гибких гофрированных труб. Их достоинства — возможность прокладки в труднодоступных местах, монтажа линий большой протяженности, устойчивость к динамическим или вибрационным нагрузкам.
Металлопластиковые
Это композитные изделия состоящие из алюминиевых сердечников и нескольких полиэтиленовых оболочек, которые соединяются с клеем при помощи сердечника.
Для оболочки может применяться такой материал:
- Полиэтилен пониженного давления PE;
- Сшитый материал PEX отличается высоким показателем механической прочности и достаточно высокой термостойкостью
- PERT представляет собой материал с высоким уровнем термостойкости, способный выдерживать рабочую температуру до 110 градусов.
Продолжительность эксплуатационного периода составляет свыше 50 лет. Показатель рабочего давления составляет 10-16 атмосфер.
Для установки можно применять несколько разновидностей фитингов:
- Компрессонные, в которых на штуцер-елочку надевается труба, после чего она обжимается при помощи специального разрезного кольца. Основным преимуществом таких приспособлений является отсутствие необходимости использования сложных инструментов при установке.
- Пресс-фитинги, в которых вместо кольца используется специальная нержавеющая гильза. Для установки требуются электроклещи или аналогичные механические приспособления. Такую разновидность соединения нельзя разобрать и в дальнейшем обслуживать.
Вторая разновидность соединений отличается высокой надежностью.
Разнообразие маркировки изделий из ПВХ
Для рассматриваемых продуктов введены собственные стандарты маркировки. Трубы из одного материала, но с разной толщиной стенки, различаются по свойствам.
Характеристики выполненной маркировки включают:
- SDR – это величина, равная внешнему диаметру, деленному на толщину стенки.
- PN – значение максимально допустимого рабочего давления при температуре окружающей среды 20 градусов Цельсия, при котором подача воды без ремонта будет осуществляться 50 лет.;
За обозначением «PN» часто следует число, например 25. Это указывает на максимальное давление, при котором шланг может использоваться. В маркировке иногда указывается внешний и внутренний диаметр изделия в миллиметрах.
Обозначение материала осуществляется с помощью специальной маркировки. Для устройства водопровода используются трубы со следующими обозначениями:
- PPH – гомополимер, который получают с использованием небольшого количества добавок. Изделия с такой маркировкой в большинстве случаев имеют большой диаметр. Используется для создания внешнего водопровода.
- PPB – это сложный тип полимера, называемый блокомером. Для него характерна необычная высокопрочная молекулярная структура. Поэтому PDB используют для создания критических участков в системе водоснабжения, которые работают в неблагоприятных условиях.
- PPR – статический сополимер с кристаллическим расположением молекул. Благодаря этому материал выдерживает сильные и частые перепады температуры окружающей среды. Диаметр труб из этого полимера составляет 16-110 мм.
- PPS – это полимер, который отличается устойчивостью к высоким температурам и механическим воздействиям. Повышенная прочность и износостойкость позволяют использовать его для устройства систем центрального водоснабжения. Диаметр труб 20-1200 мм.
Некоторые производители добавляют свои собственные торговые марки, с помощью которых вы можете узнать о других характеристиках продукта.
Особенности монтажа полимерных труб
Для соединения отдельных полимерных элементов требуется специальное оборудование и фурнитура. Несмотря на высокую обрабатываемость материала, для изменения длины секций требуется фреза.
Для работы вам понадобятся:
- угловая линейка.
- маркер;
- строительная лента;
Процесс установки разделен на несколько этапов:
- Нарезка отдельных отрезков труб по длине.
- Место резки очищается от заусенцев и других дефектов.
- Подбирается подходящая фурнитура.
- Монтаж всех элементов осуществляется с их фиксацией.
Создать водопровод можно за несколько часов. Для увеличения прочности стыков используется специальный паяльник для полимерных изделий.
Характеристики сварки
Сварочные работы проводятся для повышения надежности стыков полимерных труб. Для этого понадобится специальный паяльник с насадками. Из-за воздействия на стык высокой температуры образуется прочный шов.
Существует несколько технологий сварки:
- при холодной сварке две части соединяются специальным клеем.
- электромонтаж – распространенный инструмент, позволяющий получить качественное соединение;
Трубки для пайки
При использовании паяльника выберите насадку и установите правильную температуру нагрева. Для многих полимеров максимальная температура составляет 260 градусов Цельсия. В момент сварки обе детали стыкуются, они соприкасаются с нагретым соплом. После снятия насадки фиксируется штуцер. Важный момент: невозможно изменить положение двух частей относительно оси.
Многослойная труба для горячего водоснабжения
К трубопроводам горячего водоснабжения и отопительным контурам предъявляются повышенные технические требования. Поэтому и трубы для их монтажа следует выбирать максимально прочные и долговечные. Предпочтительнее всего для подобных целей подходят универсальные многослойные РЕХ-трубы. Конструктивно они состоят из двух труб, отлитых из сшитого ПЭ, между которыми располагается прослойка из алюминиевой фольги.
Внешний слой полиэтилена защищает всю конструкцию от воздействия солнечного ультрафиолета и механических воздействий. Алюминиевая прослойка несёт антидиффузную функцию, защищая конструкцию от проникновения воздуха в местах креплений. Также алюминий придаёт трубе дополнительную жёсткость при изгибах. В продаже представлены многослойные РЕХ-трубы диаметром от 16мм до 63мм, так что подобрать необходимый размер для монтажа отопления или горячего водопровода не составит труда.
Маркировка полимерных труб
Изделия из полимерных материалов описаны в международных стандартах ISO 4437 и ISO 4427. Фирмы-производители используют также и региональные технические условия. Для того, чтобы правильно выбрать необходимый для применения вид полимерных труб, необходимо предварительно ознакомиться с их маркировкой. Она подразделяется на два вида:
- Базовая.
Такая маркировка должна соответствовать установленным международным стандартам и содержать максимум информации о материале и специфике его применения. Указание материалов производится с помощью латинских литер:
- B – блоксполимер.
- H – гомополимер.
- R – рандомполимер.
Цифрами обозначаются:
- наружный диаметр.
- минимальная толщина стенки трубы.
- рабочее давление (PN) в Бар.
- срок службы изделия.
Сортамент напорных труб из полиэтилена
- Дополнительная.
Производители маркируют свои изделия с разной степенью информативности. Кроме основной информации могут указываться различные дополнительные параметры:
- товарный знак.
- отметка о соответствии стандартам.
- наименование технологии изготовления.
- классификация по MRS (наименьшая длительность прочности).
Номер партии и дата изготовления зашифровываются в штрих-код.
Диаметры пластиковых труб для обустройства системы отопления
Наиболее популярные, напорные ПЭТ, различают в соответствии с требованиями ГОСТ 18599-2001 (для ПЭ32, ПЭ63, ПЭ80, ПЭ100) по следующим размерам и параметрам:
- диаметр.
- предельная толщина стенки.
- класс прочности (S).
- соотношение диаметра и толщины стенки (SDR).
Правила маркировки полимеров предусматривают нанесение через один погонный метр справочных данных о производителе, номенклатуре, дате производства.
