Подключение вытяжки в ванной к выключателю света: лучшие схемы и пошаговый инструктаж

Введение в схему выключателя

Чтобы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его размещают на решетке вытяжки или на стене. Такая схема дорогая и трудоемкая, т.к. общая длина проводки увеличивается.

Способы подключения вентилятора в ванной через выключатель:

При помощи двухклавишного выключателя. Освещение и вентиляция активируются отдельно разными клавишами.
При помощи одноклавишного выключателя. Клавиша привязана только к вытяжке.

Удобнее всего размещать выключатель внутри ванной комнате, однако нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где расположен выключатель освещения).

Монтаж выключателя пошагово:

Провести двухжильный кабель от распредкоробки к точке установки. Для этого применяют штробы или кабель-каналы (если ремонт в санузле уже сделан). Концы провода выводятся в коробку и в нишу под выключатель.
Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром или стартовой шпаклевкой.
Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
Вставить и закрепить рабочую часть выключателя в подрозетнике с помощью винтов.
Установить защитную крышечку и клавиши переключения.

Двухклавишный выключатель

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

контакт между нулевой фазой провода и нулём освещения;
подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

ноль от вентиляции соединяется с нулевым сетевым проводом;
фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
провод подачи питания подводится на входную клемму двухклавишного выключателя;
на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

ноль вентиляционного прибора соединяется с нулем сетевого провода;
фазный конец от вытяжки подключается к линии, проложенной от выключателя;
на входящую клемму выключателя присоединяется сетевая фаза.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Через одноклавишный выключатель

Разобраться, как подключить вытяжку в ванной через отдельный выключатель, тоже не трудно.

Это простая система, которая отличается такими моментами:

Провод к вентилятору нужно прокладывать через отдельный выключатель. Это немного усложняет работу и увеличивает расход кабеля.
Обычно выключатель располагают рядом с основным, что также может быть не очень удобно: нужно делать отверстие в стене и штробить поверхность.
Система автономна, нередко выключатель ставят внутри помещения. При этом выключатель надо ставить там, где исключено попадание воды на него.

Это решение нередко применяют те, кто уже провел свет и не хочет перекладывать проводку. Просто делают еще одну линию, чтобы упростить процесс.

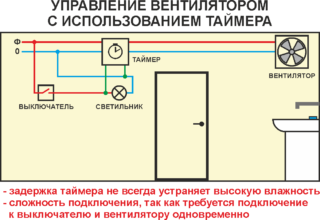

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

Вентилятор запускается параллельно с освещением.
После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

фаза от распределительного щитка;
электропровод, подсоединенный к лампочке;
контур заземления;
нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

контакт между нулевой фазой провода и нулём освещения;
подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

ноль от вентиляции соединяется с нулевым сетевым проводом;
фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
провод подачи питания подводится на входную клемму двухклавишного выключателя;
на вторую выходную клемму коммутируется освещение ванной комнаты.

Непосредственная установка оборудования

Устанавливать вентилятор можно после завершения монтирования прибора вытяжки в ванной. Изначально нужно убрать декоративную панель, находящуюся в верхней части вентилятора.

Исходя из того какой способ крепления выбран, можно прикрепить прибор к желаемому месту. Чаще всего люди просверливают выемки в стене, либо фиксируют прибор на жидкие гвозди.

Изначально просверливают покрытие плитки перфоратором. После этого этим же инструментом выполнить проем под дюбель.

Чтобы провести провод также потребуется сделать паз. Для этого в вентиляторе имеется отверстие. Необходимо установить прибор на стене, а после достать имеющийся провод.

В заключение работы прибор закрепляется с помощью саморезов или шурупов. Здесь пригодится шурупуверт. Затем нужно подключить кабель питания к вентиляционным контактам, опираясь на инструкцию. Как только работа будет окончена, можно включить прибор и проверить его работу.

Шаг 1: Подготовка вентиляционного канала

Установку вентилятора в ванной начинаем на подготовительном этапе ремонта до укладки плитки. Для монтажа по проекту дома уже предусмотрен вентиляционный канал. В нашем случае он расположен в углу стены. Чтобы отверстие под монтаж выглядело аккуратнее и было удобнее проделывать круг в плитке, переносим его подальше от примыкания к стене. Если отверстие под диаметр закладкой мало, делаем его больше при помощи перфоратора. Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.

Чтобы зафиксировать вентилятор в стене, делаем закладную. Обычно она идет в комплекте вместе с основным устройством. Однако мы не рекомендуем устанавливать ее. Пластик, из которого она изготовлена хрупкий и мягкий, легко деформируется. После затвердевания монтажной пены закладная сжимается и уменьшается в диаметре, вставить вентилятор в отверстие проблематично, примыкание получается неплотным. Нередко проблемы возникают при замене устройства, приходится демонтировать часть плитки. Поэтому в качестве надежного альтернативного варианта советуем закладывать под монтаж обрезок канализационной ПВХ трубы. Выбор подходящей трубы зависит от диаметра патрубка вытяжного вентилятора, который вы приобретаете. Обычно диаметр отверстия под установку составляет 100, 125 или 150 мм. Отрезаем трубу нужной длины и вставляем ее в вентиляционный канал.

Вокруг закладной задуваем пустоты монтажной пеной. Питающий провод продеваем через трубу и вытягиваем его наружу.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Разновидности вентиляторов с датчиками

Современные модели выпускаются с разными дополнительными элементами. В их число входят электроприборы с таймером или без него.

Вентилятор без встроенного таймера

Оборудование без встроенного таймера лишает человека некоторых удобств. При работе устройства тратится много электроэнергии. Схема подключения простая.

Вентилятор со встроенным таймером

Вентилятор со встроенным таймером позволяет экономить электричество, эффективно работает на протяжении некоторого времени после выключения света в помещении. Благодаря вытяжному вентилятору с таймером, в ванной нет повышенной влаги и плесени. Также таймер позволяет сэкономить электричество, так как не надо оставлять включенным свет в помещении, пока не исчезнет влага.

Как не стоит подключать и почему – Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Как подключить вентилятор в ванной

Как подключить вентилятор в ванной к выключателю

Четырехклавишный выключатель: схема подключения

Двухклавишный проходной выключатель схема подключения

Установка выключателя: схема установки, как подключить провода

Схема подключения люстры

Этапы установки системы вентиляции

После подготовительных работ рекомендуется изучить инструкцию, которая прилагается в комплекте с вентилятором.

Здесь можно в подробностях изучить процесс монтажа конкретного устройства. Кроме того, во вкладыше имеются требования к эксплуатации агрегата. Продукция, которая не имеет подобных инструкций, может оказаться подделкой или иметь нелегальное распространение.

Проблема таких устройств может крыться в их некачественном исполнении. А это вызовет массу проблем и неприятностей во время эксплуатации в ванной.

Монтаж вентилятора занимает до 15 минут свободного времени.

Устанавливать прибор нужно, руководствуясь следующей последовательностью:

Снимаем крышку с лицевой стороны устройства.
На место, где прибор будет устанавливаться к стене, следует нанести слой полимерного клея. В качестве альтернативы могут использоваться жидкие гвозди или другой силиконовый материал. Такого крепление достаточно для того, чтобы корпус не отвалился от стены со временем. Это обусловлено малым весом агрегатов для бытовых целей.
Следующий шаг – установка изделия в шахту. Это делается так, чтобы рабочий элемент полностью погрузился в канал. Следует плотно прижать прибор на несколько минут, чтобы обеспечить максимальное сцепление.
Монтаж противомоскитной сетки. Это необходимо для того, чтобы в комнату не проникали насекомые, которые могут причинить дискомфорт. Кроме того, такая сетка выполняет декоративную функцию.
Далее нужно закрепить лицевую сторону крышки на саморезы. Они идут в комплекте с изделием, как и другая фурнитура.
Подключение к сети электропитания.

Если на корпусе имеется выключатель, то можно не заниматься его вынесением в другую зону. Но иногда такое расположение не является удобным. Потому можно вынести его на стену или вовсе позаботиться о двухклавишном изделии, которое будет работать на включение света и вентиляции.

Как видно, установка не отличается сложностью. Все сводится к прокладке кабеля, подключении устройства к сети и закреплении в вентиляционной шахте. Но если же пришлось столкнуться с какими-либо сложностями, то стоит обратиться к профессионалу.

При эксплуатации можно столкнуться с проблемой повышенного шума, о чем говорилось выше. Если нет желания демонтировать и менять устройство в ванной, то всегда можно установить так называемые шумоглушители, которые устанавливаются непосредственно за агрегатом. В качестве альтернативы можно использовать звукопоглощающие материалы.

Как проверить естественную вентиляцию

Естественная вентиляция в ванной – пар удаляется через вытяжной клапан

Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:

Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

простоту монтажа;
низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

Вентилятор включается одновременно со светом.
Пока горит лампочка, вытяжка работает.
После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Подключение вентилятора в ванной к выключателю

Параллельное подключение вентилятора в ванной

Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.

Отдельный тумблер для устройства

Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.

Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.

Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.

Подключение через одноклавишный выключатель

Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света

Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.

Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

Применение двухклавишного выключателя

На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место

Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

Подключение вентилятора с таймером

Устройства со встроенным таймером могут функционировать по следующей схеме:

Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
Запуск двигателя осуществляется после затухания лампы.

Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.

Порядок проведения монтажа вентилятора

Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.

Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.

Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.

В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.

Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.

Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.

После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.

При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.

Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.

Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:

Убедитесь, что питание вентилятора отключено.
Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
Установите переднюю панель.

Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.

Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер

Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.

Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.

В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.

После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.

Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания.

В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки: с электровоздухонагревателем; с электрическим или водяным воздухонагревателем, а также воздухоохладителем; с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация ; с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки

Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку. Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте

Можно проложить кабель на поверхности стены с укладкой его в кабель-канал

Замыкающий контакт находится между клеммником и проводом фазы

Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы

Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением. Обзор и подключение вентилятора Вентс ВКМц

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции
