Частые ошибки при установке
Наиболее частая ошибка – это недостаточная фиксация жил на дифавтомате, вследствие чего проскакивает искра и нагревается оборудование, что приводит к его аварийному отключению. Случаются ошибки, связанные с неправильным подключением проводов. Путают ноль и фазу, заводят питающие провода снизу, соединяют «ноль» и «землю» вместе, подключают нулевые кабели от разных групп. Все это приведет к некорректной работе устройства.
Чтобы не ошибиться, необходимо изучить схему, изображенную на корпусе дифавтомата и в его паспорте. Если нет уверенности в своих силах, то надо пригласить для монтажа опытного электрика.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)

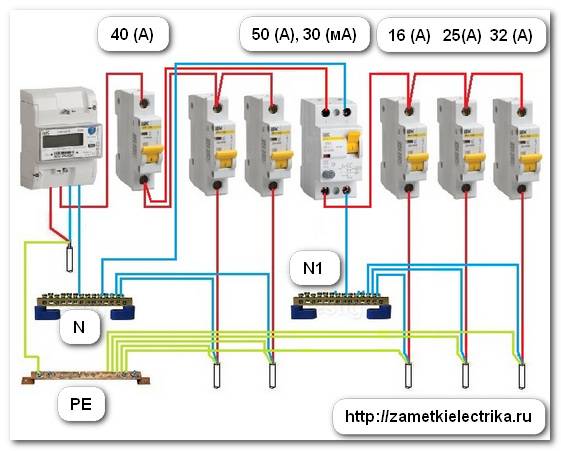

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Типы
Пояснение дает нижеприведенная таблица:
Например, для бойлеров (относятся к мощным приборам) подойдет тип А , то есть для токов с переменными синусоидальными и постоянными пульсирующими характеристиками. А вот уже тип AC в европейском регионе для водонагревателей не используют.
ПУЭ гласит следующее:
Разновидности
Высокая уставка — 100, 300, 500 mA — у аппаратов для ввода, общих (в самом начале линии), последняя ступень защиты.
Электронные типы стоят меньше, но у них есть зависимость от питания, если в щитке отгорит «0», то такое изделие будет неработоспособным, то есть этот вариант менее надежный, чем электромеханические изделия. Но есть преимущество — точность выше.
Время срабатывания (селективность)
При высоких характеристиках утечки 2-уровневая схема защиты (когда есть общая автоматика и дальше по аппарату на каждую линию) может активироваться вся одновременно, поэтому ближе к вводу ставят изделие селективное на 20–40 мс, более медленное. А в роли базовых применяют варианты в разы быстрее или без паузы, для такого расположения чем короче период сработки, тем лучше.
Типы по селективности:
- пауза отсутствует. Устанавливают на первые линии защиты (перед потребителем, ближе к нему);
- S, такой тип именуют «селективным». Задержка сравнительно большая — 0.2…0.5 сек. Размещают на вводе, на второй рубеж сразу после вводного АВ и счетчика;
- G — 0.06–0.08 сек.
На линии на каждый следующий рубеж защиты (в направлении до ввода) ставят аппарат с выдержкой и уставкой выше, в противном случае будут активироваться все ступени и в многоуровневости защиты не будет смысла.
Дополнительные схемы подключения
В некоторых европейских странах используются защитные устройства исключительно с 2 полюсами, это обусловлено принятыми у них правилами по технике безопасности. Такая практика позволяет отказаться от дополнительного монтажа нулевых шин: после автоматов сразу следуют проводники, фазовые и нулевые кабели напрямую идут к обсуживающимся приборам.
В России используются автоматические выключатели с 1 полюсом, что обуславливает необходимость наличия дополнительных нулевых шин.
Наиболее оптимальным способом их внедрения является следующая практика:
- Монтаж нулевой шины непосредственно в корпус устройства, что позволяет отказаться от обилия подобных элементов внутри электрощита.
- Внутрь одного устройства можно одновременно разместить 2-4 шины, которые при этом будут изолированы друг от друга.
- Заземляющие проводники при этом выводятся и подсоединяются к контактной шине, такой вариант допустим для большинства современных систем заземления.
Принцип действия
Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.
Происходит это благодаря следующим особенностям внутренней конструкции:
- Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
- Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
- При фиксации значительных колебаний , задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
- Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
- Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.
Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.
В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:
- Для установки данного оборудования в жилом помещении , лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
- Если используется схема подключения , которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
- После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
- Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.
Подключаем без заземления
Как правильно подключить УЗО
Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.
Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.
Схема подключения двухполюсного УЗО
Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.
Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.
Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.
Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.
Описание прибора и его разновидности
Все модели, представленные сегодня на рынке рассчитаны на монтаж в шкафу управления нагрузкой или на электрощите, оборудованном DIN рейкой. УЗО делятся на несколько типов, в зависимости от вида необходимой защиты. Ниже на рисунке показаны обозначения на корпусе УЗО.
По роду тока бывают:
- Тип «АС» — они могут разъединять цепь как при возникновении мгновенной утечки, так и при ее плавном нарастании.
- Тип «А» схож с предыдущим, но отличается наличием узла, который контролирует постоянный ток, из-за чего его стоимость значительно выше.
- Тип «В» способен обнаружить утечку как постоянного и переменного токов, так и выпрямленного, благодаря чему его применяют на производственных предприятиях, а для бытовых нужд он нецелесообразен, по причине высокой стоимости. Если требуется защита в цепи частного дома или квартиры, в случае работы дорогостоящих приборов и оборудования, многие производители рекомендуют установку именно УЗО типа «А».
По выдержке времени срабатывания различают:
По принципу срабатывания бывают электромеханические и электронные:
- Первые срабатывают под действием самого тока утечки
- Вторые имеют электронную схему и требуют дополнительного источника питания для своей работы.
По числу полюсов УЗО разделяются:
- Двухполюсные (однофазные).
- Четырехполюсные (трехфазные).
Как выбрать УЗО для дома
Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.
Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:
- Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
- Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
- Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
- На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.
УЗО для разных комнат
Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.
Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.
Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение
На такую особенность устройств следует обращать внимание.
Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.
Варианты схем
Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.
Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.
УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.
Подключение УЗО без заземления может быть выполнено двумя способами.
Подключение на вход
При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.
Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.
Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.
Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.
Подключение на входе и на отходящих ветвях
Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.
Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.
Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.
Наглядно общий принцип подключения УЗО на следующем видео:
Основные правила подключения УЗО
С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:
- Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
- В электрощите нужно оставить схему с подключенными потребителями.
- Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
- Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
- Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
- После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
- Нули и землю нужно подсоединять на соответствующие им в щите шины.
- Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).
Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.
Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.
Собранный электрический щиток
В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.
