Выбор типа системы отопления
Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать
Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:
- в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
- нельзя отключать радиаторы без останова системы;
- подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.
С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.
Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

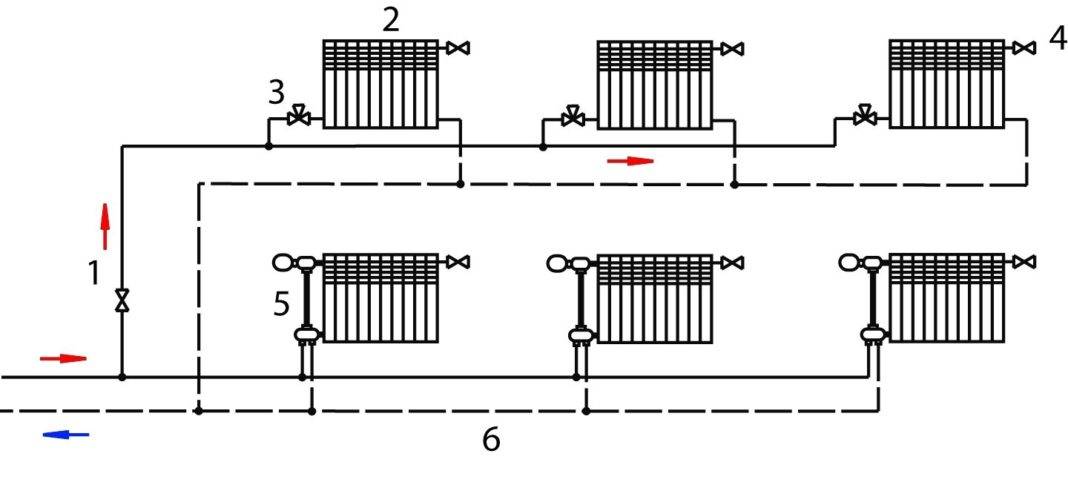

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).
В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.
В двухтрубной системе на подаче и обратке ставят шаровые краны
О выборе места для установки батареи
Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями
А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения
На фото показана схема правильного расположения батареи в подоконной нише
Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.
Верхняя подача, радиатор длиннее 12 секций, диагональное подключениеНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторов
Разводка
Тип разводки
Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:
- на расположение расширительного бака
- на эстетичность помещений
- на эффективность работы системы и ее склонность к завоздушиванию
Верхняя разводка
Верхняя разводка
Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для системы с естественной циркуляцией.
Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.
Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.
Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.
Нижняя разводка
Нижняя разводка
Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.
Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки, препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.
К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.
Попутная и лучевая
Лучевая разводка
Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.
Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.
Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы
Возможные схемы подключения
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Устройство радиатора отопленияДвухтрубная система отопления
Вариант №1. Схема Тихельмана
Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.
Схема ТихельманаРешение Альберта Тихельмана
Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.
Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».
Процесс тока воды
Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.
Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.
Радиатор посередине работать не будет
Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.
Тупиковая и попутная схемы отопления дома
Вариант №2. Подключение посредством двух двойных коллекторов
Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.
Подключение через два двойных коллектора
Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.
Два контура
В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.
Какую схему выбрать?
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
Схема петли Тихельмана
Виды систем отопления
Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.
Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки
Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов
Однотрубная
Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.
Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.
Как выглядит однотрубная система отопления
Схематично однотрубная отопительная система делится на:
- вертикальную – применяется в многоэтажных зданиях;
- горизонтальную – рекомендуется для частных домов.
Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.
По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.
Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.
Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.
Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:
- новые технологии позволили решить вопрос с неравномерным прогревом помещений;
- применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
- монтаж однотрубной системы обойдется значительно дешевле.
Двухтрубная
В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.
С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

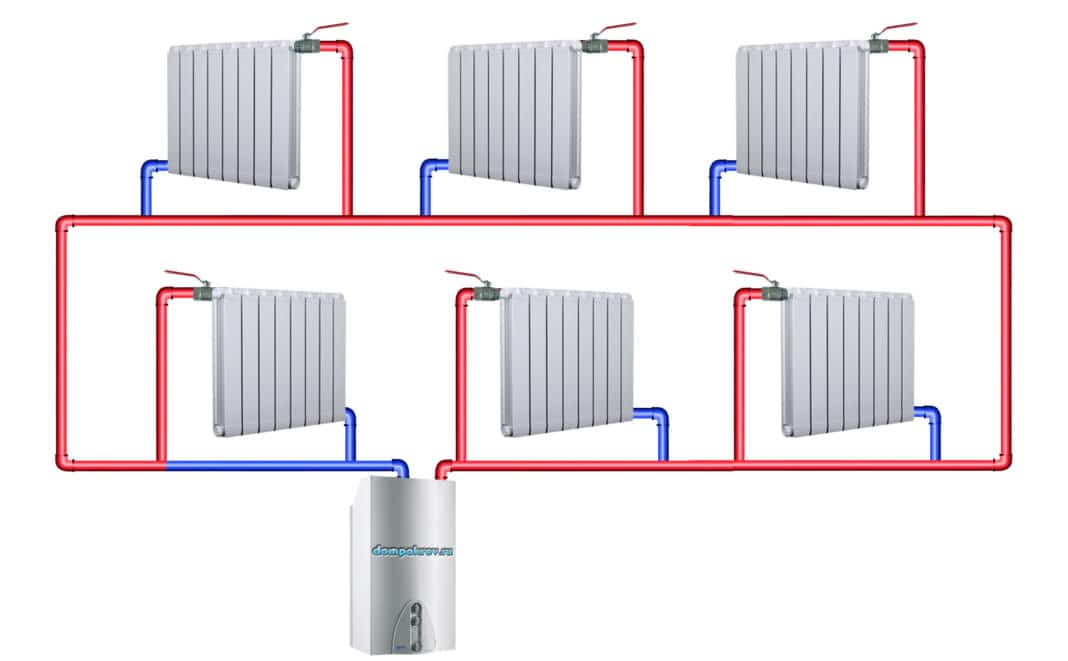

Двухтрубная система отопления
Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.
Методы обвязки
Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:
- запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
- заглушки для перекрытия оставшихся каналов;
- краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;
Устройство для удаления воздуха из системы отопления
герметизирующий материал.
Дополнительно на любой радиатор отопления можно установить:
- манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
- терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.
Устройство для установки определенного режима работы батареи
Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.
Прибор для сварки полипропиленовых труб
Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:
- для бокового подключения;
- для диагонального подключения;
- для нижнего подключения.
Обвязка бокового соединения
При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:
- на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
- краны соединяются с тройниками;
- в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.
Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.
При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.
Схемы обвязки при выборе бокового способа подключения батареи
Обвязка диагонального соединения
Соединение радиатора с трубами при диагональном подключении следующее:
- входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
- далее устанавливаются шаровый кран и тройник для присоединения байпаса;
- выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
- перед соединением с центральной магистралью устанавливается кран.
При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.
Схема обвязки батареи при выборе диагонального способа подключения
Обвязка нижнего соединения
Выполнить обвязку нижнего способа подключения проще всех остальных:
- к входу и выходу из радиатора присоединяются запорные краны;
- отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.
Схема обвязки радиатора с нижним способом подключения
Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.
Обвязка нижнего соединения с применением байпаса
Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.
Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Выбор материалов
Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:
- Цена на них значительно ниже, чем на металлические аналоги.
- Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
- Не нуждаются в покраске.
Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.
Армированная полипропиленовая труба
Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.
Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм
Что касается диаметра, то оптимальный параметр –25 мм.
При этом также необходимо приобрести фитинги, к которым относятся:
Схема однотрубного и двухтрубного подключения радиаторов
Варианты подключения радиаторов
Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.
Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.
Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.
Нижнее или седельное
Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.
Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.
Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.
Боковое
Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:
- Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
- Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.
Диагональное
Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.
Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.
Как определить оптимальную схему подключения в зависимости от числа секций?
Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.
Что такое удлинитель потока и как правильно его устанавливать?
Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.
Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций
Фактически вариантов два:
- Удлинитель должен составлять 2/3 от общей длины радиатора.
- Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.
Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.
