Как выбрать лучшую модель беспроводного выключателя света: рассказываем главное

Конструкция и принцип действия

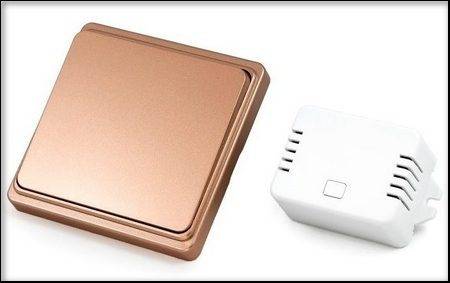

Беспроводной настенный выключатель

Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.

Особенности приемника

Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.

Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.

Специфика работы передатчика

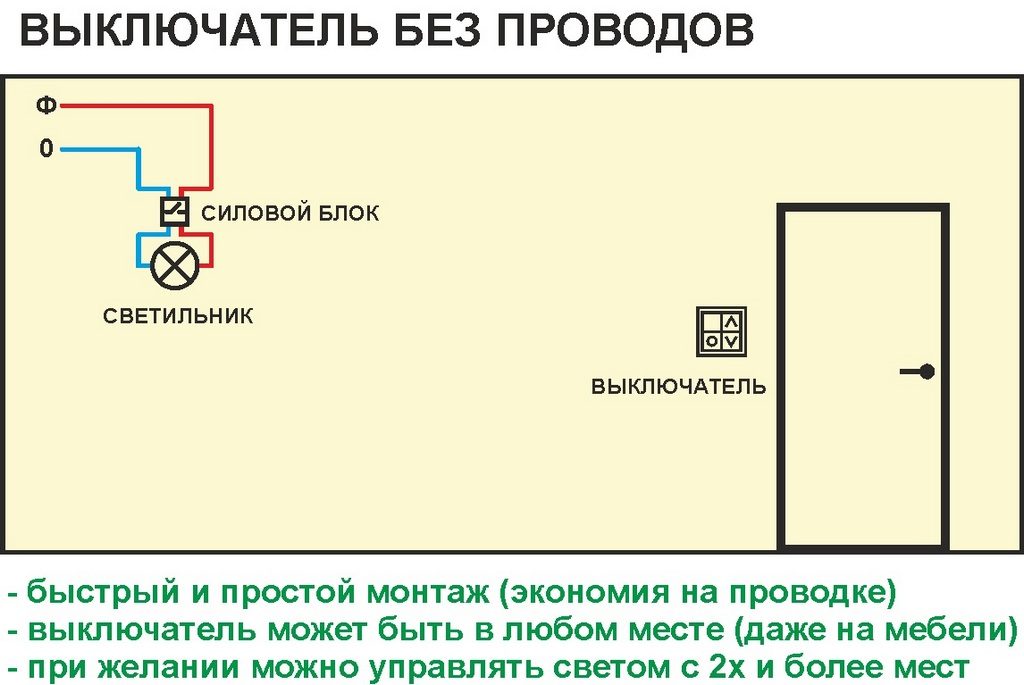

Принццип работы беспроводного выключателя

Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» — генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.

Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.

Подключение беспроводного выключателя: возможные сложности

Если говорить об одноканальных размыкателях, то здесь монтаж можно назвать простейшим. Блок-приёмник размещается между подвесным и основным потолком вблизи осветительного прибора. К обозначенным клеммам подключается питание (ноль/фаза). Выходные контакты также промаркированы – запутаться здесь сложно. Разница среди приёмников в том, что на одноканальном варианте всего одна пара выходных клемм, а на многоканальном их может быть до восьми.

Никаких сложностей подключение подобного оборудования не составляет

Передатчик (блок управления) может быть накладным или встраиваемым. Выбор здесь будет зависеть от того, производится замена проводки или всё монтируется с нуля. Накладной блок можно зафиксировать в любом удобном для домашнего мастера месте при помощи специальных клеящих составов. Встраиваемые беспроводные выключатели устанавливаются лишь в подрозетники, углубленные в стене. Обычно это место, где до ремонта был установлен проводной размыкатель.

Зачем мне нужен «умный дом».

Автоматизация облегчает и улучшает вашу жизнь в доме или квартире, более того, она позволяет экономить время и деньги. Вот несколько доводов в пользу начала создания своего умного дома.

1. Автоматизация повышает эффективность. Это относится как к эффективности отдельных систем в вашем доме, так и к эффективности всего хозяйства. Например, поскольку система автоматизации способна управлять несколькими устройствами, вы можете одним нажатием кнопки отключить термостаты и выключить свет, когда решите поехать в отпуск. Не надо будет волноваться, что вы что-то забыли сделать.
2. Автоматизация экономит ваши деньги. Только умное управление освещением, отоплением, вентиляцией или кондиционированием позволяет снизить затраты на электроэнергию на 15-20%, по утверждениям разработчиков систем автоматизации. Для владельцев собственных домов сюда добавляется и возможность использования нестандартных систем обогрева или охлаждения, что также резко уменьшает затраты на электричество и позволяет быстро окупить инвестиции в «умный дом».
3. Автоматизация удобна.   Возможность контролировать множество электронных устройств (свет, отопление, аудио/видео, шторы и двери, замки, системы безопасности и т.д.) с помощью одного сенсорного устройства на стене или просто смартфона — уже одно это заставляет задуматься об автоматизации дома.
4. Автоматизация создает комфорт. Возможность активно контролировать различные электронные элементы дома обеспечивает комфорт, при котором окружающая вас среда — от установки освещения до включения музыкального центра — начинает вам подчиняться.
5. Автоматизация обеспечивает спокойствие. Система контроля домашних устройств позволяет избежать проблем, которые могут возникнуть по забывчивости или из-за неумения. Вы из любого места можете проверить, все ли нормально в вашем доме и, при необходимости, провести коррекцию с помощью смартфона.

Подключение

Разберем порядок подключения беспроводного устройства управления светом на примере Zamel RZB-04.

В комплектацию изделия включены такие компоненты:

• двухканальный приемник радиосигналов;
• двухканальный четырехрежимный выключатель;
• фиксаторы для монтажа прибора (дюбели с саморезами, двусторонний скотч).

Приемник способен функционировать в одном из пяти режимов:

1. Включение. При нажатии кнопки включается один или несколько источников света. Функция доступна на любой из возможных положений клавиш.
2. Отключение. Активация функции также происходит нажатием на клавишу.
3. Моностабильный режим. Освещение работает, только когда кнопка зажата. Как только клавишу отпускают, свет тухнет.
4. Бистабильный режим. Включение и отключение света происходит попеременно — последовательными нажатиями на клавиши.
5. Временный режим. После нажатия на клавишу освещение работает еще некоторое время. Функция полезна для осветительных приборов, работающих в подъездах, спальнях, протяженных коридорах.

Прежде чем приступать к подключению приемника, необходимо разобраться в схеме.

Инструкция по подключению

Работу выполняем в таком порядке:

1. Перед началом работы отключаем электричество (при помощи автомата) и проверяем сеть на отсутствие напряжения. После этого снимаем старый выключатель.
2. Вначале подаем напряжение (подключают фазу и ноль). К выключателю направляем только фазу, но не ноль. Необходимо получить фазу, идущую неразрывно и постоянно подающую напряжение на приемник. Для этого включаем передатчик или соединяем проводники напрямую. Более предпочтителен второй вариант. Для создания неразрывной фазы соединяем ее с одним из проводников, идущих к осветительному прибору. Чтобы соединение было надежным, используем клеммники Wago.
3. К контакту L подводим фазу. Пропускать провод через выключатель нет необходимости, так как прибор функционирует в постоянном режиме.
4. К контакту N подключаем ноль. Провод забираем из распредкоробки.
5. К клемме OUT1 подключаем фазовый провод, идущий к одному или нескольким осветительным приборам. Здесь понадобится нулевой провод, который берем из распределительный коробки или приемника (контакт N).
6. К контакту OUT2 подводим фазовый провод, идущий ко второй группе ил одному прибору освещения. Нулевой провод берем там же, где и в случае с контактом OUT1.
7. К контакту INT1 подводим импульсный передатчик. Этот выключатель при нажатии на клавишу передает только короткие сигналы. В результате срабатывания режим работы первой группы приборов освещения меняется. Эта особенность импульсного устройства позволяет управлять освещением с пульта ДУ или стационарного выключателя.
8. К контакту INT2 подключаем импульсный выключатель для второй группы так же, как описано выше.
9. Соединяем выключатель с приемником и подключаем электроэнергию.

Программирование и перепрограммирование системы

Определяемся с режимом функционирования системы. Обычно потребители выбирают стандартный вариант, предусматривающий перевод выключателя в верхнее положение для включения (выключение производится обратным движением).

Чтобы выполнить программирование, выполняем такие действия:

1. С помощью отвертки нажимаем на кнопку PROG устройства ROP-2. Удерживаем отвертку до тех пор, пока не загорится красный диод.
2. Коротким движением нажимаем на верхнюю часть кнопки беспроводного радиовыключателя. В результате загорится красный диод.
3. Нажимаем на нижнюю часть выключателя, и снова зажигается световой диод.

Вторую клавишу перепрограммируем по такому же принципу, который описан выше. Отличие лишь в том, что действия осуществляются со второй еще неиспользованной клавишей.

Монтаж прибора

Для фиксации устройства в поставляемом комплекте имеется двусторонний скотч и дюбели с саморезами. Проще всего использовать скотч, поскольку в таком случае не понадобятся инструменты. Еще одно преимущество скотча — возможность сколько угодно раз менять расположение выключателя. Скотч разделен на четыре участка, каждый из которых наклеивается по периметру прибора.

Когда выключатель установлен, монтируем контрольную лампу. С ее помощью тестируем работоспособность системы. Для проверки переводим клавишу в верхнее положение — свет загорается. Нажимаем клавишу вниз — освещение отключается. На срабатывание выключателя указывает индикатор.

Комплекты для беспроводной системы

Обзор двух наиболее популярных комплектов для беспроводного управления освещением.

NooLite

Радиоуправляемое оборудование NooLite может быть использовано для создания системы «умный дом».

Состоит из:

• силовых блоков, служащих для подключения к светильникам;
• выключателя, устанавливаемого на стене.

Монтаж аппаратуры можно провести самостоятельно, ориентируясь на прилагаемые в комплекте к оборудованию схему и инструкцию.

Особенность и преимущество комплекта NooLite – возможность расширения комплекта. Также оборудование позволяет выбрать нужную степень яркости для каждого канала.

Радиоуправляемое оборудование NooLite

Zamel

В комплект аппаратуры для создания системы беспроводного освещения Zamel входят:

• встраиваемый радиоприемник на 2 канала;
• радиопередатчик на 4 канала кнопочного типа.

Радиоприемник способен выполнять несколько функций: включать и выключать свет, работать в постоянном, временном и бистабильном режимах.

Функциональные особенности комплекта:

• возможность контролировать лампы, а также другие приемники;
• большой радиус действия (до 200 м);
• наличие 2 выходных реле;
• оптическая сигнализация.

При дополнительной установке ретрансмиттера RTN-01 дальность действия передатчика может быть увеличена.

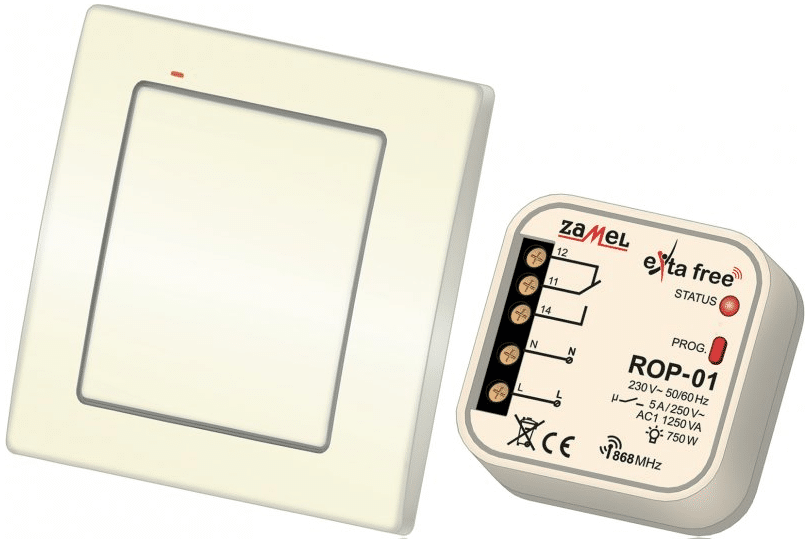

Комплект беспроводного управления освещением Zamel

Некоторые популярные переключатели

Ассортимент рассматриваемых устройств достаточно велик, и некоторые из них пользуются заслуженным спросом благодаря сочетанию качества, цены и функциональности. Рассмотрим несколько таких моделей.

Feron TM-75

Это простой и надежный двухканальный выключатель света на 220 вольт. Он корректно взаимодействует с точечными «умными лампочками», светильниками, торшерами, бра, люстрами и прочими источниками света. В комплекте поставляется пульт, держатель и батарейка.

Радиус действия прибора — до 30 метров.

Aqara WXKLG02LM

Китайский автоматический выключатель с дистанционным управлением от Aqara можно использовать как в standalone режиме, так и в связке с «умным домом» Xiaomi Mi Home. Модуль двухклавишный и управляется через Wi-Fi и Bluetooth, присутствует также возможность работы по протоколу Zigbee.

В общем случае управление осуществляется клавишами, но гаджет также поддерживается приложением Mi Home. Работает в зоне покрытия Wi-FI, из недостатков отметим необходимость наличия интернета для реализации полного функционала.

Feron TM-2334

Еще одна беспроводная дистанционная модель от производителя Feron. Здесь имеется двухканальный радиомодуль с пультом управления. Прибор способен контролировать точечные светильники, торшеры, бра и люстры. Для последних поддерживается любое количество светильников, но лампы делятся на группы по принципу:

• три лампы — 1+2, первая зажигается одной клавишей, вторая и третья — другой;
• четыре — 2+2 или 3+1;
• пять — 2+3, 1+4. Возможны и другие варианты — это зависит от прошивки.

Радиус стабильного сигнала — до 30 метров, есть функция задержки.

Hite PRO SN-R1

Данный настенный беспроводной выключатель — российская разработка, отличающаяся радиусом действия до 25 метров, трехлетней заводской гарантией и заявленными 15 годами безупречной работы

Еще одно важное преимущество — до 7 лет на одной батарейке. Частота канала — 865 МГц. Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее

Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700

Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее. Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700.

Inted 220V

Китайский двухклавишный переключатель, рассчитанный на управление двумя светильниками или двумя группами освещения. Прибор монтируется на поставляемый в комплекте крепеж и поддерживает нагрузку до 1000 Вт, основной блок работает на одной батарейке.

Гаджет считается надежным, несмотря на всего лишь год гарантии.

ZDK Z-Light 0287

Еще один двухклавишный образец. Он интересен отсутствием элемента питания: конструктивом предусмотрен микрогенератор, которого достаточно для генерации сигнала на частоте 433 МГц. Еще одно преимущество — возможность внедрения в решения «умного дома» от ZDK. Для полноценной работы требуется интернет, после подключения становится доступно управление прибором из любой точки мира через приложение.

Из недостатков выделим необходимость покупки отдельного принимающего радиомодуля и завышенную стоимость.

Armalight AS-6M

Это простой беспроводной проходной выключатель с одной клавишей. Как и предыдущий, он не нуждается в батарейке: встроенный кинетический модуль преобразует энергию нажатия в достаточный для отправки сигнала ток. Отличительные особенности:

• работа на 433 МГц;
• заявлена устойчивость к высокой влажности и даже возможность функционирования под водой;
• ресурс прибора — 200000 циклов включения-выключения, или примерно 15 лет без поломок;
• радиус действия — до 70 метров.

Но за это просят достаточно много — более двух тысяч рублей.

Gritt Elegance

Этот радиовыключатель имеет в комплекте с дистанционным модулем на две линии. Блок управления поставляется в одно-, двух- и трехклавишном исполнении, что обеспечивает выбор нужного в конкретной конфигурации варианта.

Прибор также безбатарейный и снабжен кинетическим микрогенератором. Сила нажатия преобразуется в ток для создания сигнала в диапазоне 433 МГц. Ресурс — 200000 нажатий/15 лет.

Переключатель двухканальный, один радиомодуль поддерживает две линии освещения. Но стоимость его высока, более 3500 рублей.

Схема подключения

Состоит процесс подключения из 2 шагов: первый — установка приемника, а второй — монтаж кнопки управления (выключателя).

Приемник обычно оснащен 2—4 проводами, которые выходят из его корпуса. В инструкции будет подробно описано, какой из этих проводов — вход. Другие — выходы (например, в двойном выключателе выходов будет 2). Для установки приемника вам потребуется разомкнуть фазу, подающую питание на прибор освещения, и подключить его к цепи, соблюдая последовательность.

Подключение беспроводного выключателя света

Если же у вас более одной группы света:

• подайте ноль на все освещение;
• разветвите фазу в Wi-Fi-устройстве;
• подайте фазу отдельно к каждой группе с осветительными приборами.

Выключатель (кнопка управления) также ставится предельно просто: просверлите в стене отверстие. В него поставьте обычный подрозетник из пластика. Далее процесс установки повторяет монтаж обычного выключателя. Только проводку прокладывать не понадобится — просто зафиксируйте кнопку в коробке.

Виды командных устройств

Кроме пульта дистанционного управления контролировать и подавать команды осветительным приборам можно с помощью общего контроллера – его устанавливают в любом выбранном месте.

Общий контроллер удобен тем, что включать и выключать свет во всей квартире или определенной комнате можно из одной точки, едва зайдя в дом или готовясь выйти из него (как правило, контроллер монтируют в прихожей, у входной двери). Он представляет собой панель с сенсором или клавишами, зафиксированный на стене или другой поверхности.

Пульт ДУ

Пульт дистанционного управления может быть единым или индивидуальным для каждого помещения. Устройство имеет несколько каналов (2 – стандартно, у продвинутых моделей может быть 8).

Беспроводной выключатель с пультом

Командное устройство внешне походит на пульт дистанционного управления от телевизора. Обычно на нем находится примерно 5 кнопок, каждая из которых может управлять как одним, так и десятком осветительных приборов.

Смартфон и компьютер

С помощью этих устройств можно контролировать работу лампы, даже находясь вне зоны покрытия пульта ДУ. Для работы потребуется установить на смартфон специальное приложение или отправлять с него СМС, на компьютере ввод команд осуществляется после установки соответствующего программного обеспечения.

Управление освещением с помощью смартфона

Это интересно: Ламинат «Kronostar» (видео)

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Это интересно: Как выбрать паяльную станцию и какая лучше в 2017 году — поясняем по порядку

3 лучших переключателя включения / выключения

1) Выключатель дистанционного управления Insteon

Если вы хотите управлять включением и выключением света, а не только затемнением, Insteon очень прост в установке и обеспечивает большую гибкость.

Insteon’s ToggleLinc Relay позволяет вам управлять любыми нерегулируемыми лампами и вентиляторами в вашей существующей интеллектуальной сети. В самом общем смысле вам нравится эта функция включения / выключения, но есть много возможностей для расширения.

Используйте пульт дистанционного управления Insteon, чтобы включить свет, даже если вы лежите в постели. Добавление концентратора Insteon позволит вам ввести элемент программируемости. Если вы хотите использовать Alexa или Google Assistant, все, что вам нужно, – это необходимое устройство и этот важнейший концентратор.

При установке не о чем беспокоиться, а переключатель дистанционного управления Insteon Remote Control On / Off – это тихий и эффективный способ получить дистанционное управление освещением.

Ключевые преимущества

• Дистанционное включение и выключение света с уменьшением шума на 80%
• Сценовое освещение упрощает управление освещением по всему дому одной командой
• Без потери настроек в случае сбоя питания

2) Интеллектуальный переключатель беспроводного включения / выключения GE Z-Wave

Если вы уже инвестировали в умный дом с поддержкой Z-Wave, умный переключатель GE Z-Wave позволяет вам управлять всеми проводными источниками света в вашем доме через соответствующий шлюз Z-Wave.

Этот переключатель позволяет вам работать с уже установленным освещением, но добавляет удаленный доступ и беспроводное планирование.

Благодаря еще большей скорости и на 400% больше памяти, чем Z-Wave Classic, это устройство Z-Wave Plus обладает всей надежностью, которую вы ожидаете от этого протокола, а также диапазоном, подходящим для даже больших домов.

Этот интеллектуальный переключатель требует установки в стене, но это несложно. Корпус довольно солидный, поэтому убедитесь, что ваша коробка достаточно глубока.

Если вы не хотите начинать менять проводку и ищете способ интегрировать освещение в свой умный дом Z-Wave, этот переключатель включения / выключения GE просто необходим.

Ключевые преимущества

• Z-Wave Plus предлагает больше скорости и памяти, чем Z-Wave Classic
• Используйте практически с любыми типами лампочек
• Впечатляющий диапазон до 150 футов

3) Переключатель HomeSeer Z-Wave On / Off

Этот переключатель включения / выключения HomeSeer поддерживает Z-Wave и позволяет вам управлять освещением в вашем доме с помощью любого контроллера. Мы рекомендуем использовать HomeTroller HomeSeer для достижения наилучших результатов.

Хотя это может показаться не более чем уловкой, несколько цветов, доступных для светодиодного индикатора, могут действительно пригодиться, что удивительно. Простое использование красного цвета для открытых дверей позволяет сразу увидеть, была ли нарушена безопасность.

Вам понадобится концентратор Z-Wave, поэтому этот умный коммутатор хорошо подойдет, если у вас уже есть концентратор или вы планируете построить свой умный дом, и в этом случае концентратор в любом случае будет необходим.

Как и в случае со всеми лучшими интеллектуальными переключателями, управление HomeSeer чрезвычайно интуитивно понятно. Вы просто нажимаете несколько конфигураций, чтобы запускать команды.

Этот интеллектуальный коммутатор с простой установкой и широким диапазоном управления является еще одним успешным вариантом от HomeSeer.

Ключевые преимущества

• Несколько цветов для индикаторов состояния, чтобы вы могли с первого взгляда упростить мониторинг своего умного дома
• Z-Wave для надежной связи
• Очень легко установить

Подводя итог вышесказанному

То, что беспроводные выключатели света очень удобны – сомнений не вызывает. Причём это относится как к их использованию, так и к монтажу. Именно поэтому популярность подобных устройств постоянно растёт, несмотря на довольно высокую стоимость. Этому росту способствует и безопасность использования. Ведь блок управления, независимо от того, с клавишами он или сенсорный, работает от обычного аккумулятора, напряжение которого не превышает 4 В. Да и при монтаже проводки в деревянных домах беспроводные выключатели света можно назвать незаменимыми – нет наружной проводки, которая может повредиться. Что же касается цены, то она наверняка со временем будет снижаться, нужно лишь немного подождать.

Сенсорно-механическая панель, совмещённая с будильником – такой не отключить, протянув руку, придётся вставать

Надеемся, что информация, изложенная в сегодняшней статье, была интересна, а главное полезна нашему Уважаемому читателю. Возможно, у Вас остались какие-либо вопросы по теме. В этом случае задавайте их в обсуждении ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки и как можно подробнее. Если у Вас есть личный опыт использования беспроводных выключателей, просим им поделиться с начинающими домашними мастерами. А мы напоследок предлагаем Вашему вниманию короткий, но довольно информативный видеоролик по сегодняшней теме.
