Сантехнические люки для ванной и туалета размеры — размеры отверстий

Какие используются материалы для производства?

Сантехнический люк представляет собой сооружение, где присутствуют специальные опорные рамы с дверцами, которые фиксируются на петлях. Изделия отличаются между собой по месту монтажа, материалам, которые были использованы при изготовлении, и техническим особенностям.

В качестве главного материала принято использовать металл, но встречаются и более дешевый вариант – пластик. Некоторые производители выпускают модели, которые изготавливаются из гипсоволокнистой плиты, главное в этом способе, чтобы крепежные элементы были сделаны из прочной стали или алюминия. Пластмассовые люки продаются в белом цветовом исполнении. Так как это нейтральный цвет, который отлично вписывается в каждый интерьер.

Главное отличие металлических конструкций заключается в прочности материала и стоимости изделия. Срок службы у этих моделей, при нормальных условиях, не отличается. Единственное достоинство такого варианта – защищенность металлическим замком.

Однако некоторым людям неинтересны такие модели, поэтому они покупают гипсокартонные изделия. Такое сооружение представляет собой алюминиевый каркас, на который устанавливается дверца. Металлические части необходимы, так как придают продукции дополнительную жесткость и гарантируют качественную защиту от деформаций.

Кроме того, это самый доступный вариант, который может позволить себе каждый покупатель. Но такая цена обусловлена небольшим сроком службы, а также средними эксплуатационными характеристиками. Так если изделие будет использоваться в местах с повышенной влажностью, то в скором времени товар придет в негодность. Поэтому рекомендуется эксплуатировать их в нормальных условиях или приобрести бюджетную конструкцию, которая изготавливается из пластика.

Большая часть продукции продается исключительно в белом цвете, остальной процент рассчитан под индивидуальную отделку. Для украшения помещения лучше всего воспользоваться последним вариантом, так как пользователь способен самостоятельно выбрать цветовую гамму.

Когда человеку не важен декор, а на первом месте располагается качество и долговечность, то подходящий вариант – металлические изделия. Такие модели способны прослужить свыше десятка лет и при этом не испортятся внешне. Для большей защищенности, их покрывают антикоррозийным средством, которое действуют на протяжении всего периода. Чтобы увеличить срок службы, рекомендуется устанавливать продукт в местах с нормальным уровнем влажности, чтобы не эксплуатировать изделие на пределе возможностей.

Также кроме представленных продуктов, существуют ревизионные люки-невидимки. Главная особенность такого варианта – скрытый монтаж. Конструкция размещается в любом удобном месте, что положительно сказывается на эксплуатации. Некоторые пользователи монтирую скрытые люки под ванну, а другие предпочитают классический вариант размещения – в стене. Чаще всего незнающий человек не сможет отличить место люка, так как продукт отделывают таким же материалом, что и стены. Установка люка-невидимки происходит до того, как закончится работа со стенами. Отделывают материал кафельной плиткой.

Технология и установка люка под плитку

При обработке герметиком избегайте попадания вещества под шов, так как могут появиться трудности с открыванием люка. Советуем применять герметики на основе воды, а все лишнее убирать шпателем. Когда он просохнет, нужно снять малярную ленту и обрезать шов. Можно установить скрытый люк собственноручно, причем этот процесс не вызовет особых сложностей, даже если у вас нет опыта. Монтаж скрытого люка даст возможность решить разные задачи по сокрытию частей водопровода и улучшению внешнего вида комнаты. Это даст возможность сделать именно ту конструкция, которая нужна и сэкономить деньги. Ниже представлен видеоролик, в котором показан процесс изготовления люка скрытой установки.

Инструкция по сборке дверей

Нюансы монтажа, а также выбор инструмента полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта установки люка: заводской образец и самодельная капитальная конструкция для ванной.

Монтаж металлической модели «под плитку»

Для установки скрытого кафельного люка понадобится перфоратор, отвертка, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка, а также губка для удаления.

Заводская модель с металлическим каркасом будет установлена ​​в гипсокартонную стену, подготовленную для облицовки керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно необходимо сделать закладные из металлического профиля по периметру люка.

Фотографии из Чтобы вставить люк в раму на стене, нужно временно отделить дверь. Делается это с помощью отвертки – откручиваются два крепежных болта. Вставляем металлический каркас, отделенный от люка, в отверстие в стене. Размеры окна должны соответствовать размерам смотрового люка, для крепления используются длинные саморезы. Следим, чтобы каркас не выступал над поверхностью листов гипсокартона, а находился на одном уровне.Дверь люка прикручиваем обратно с помощью «родных» креплений. Сначала прикручиваем нижний болт, верхний болт. Проверяем, хорошо ли открывается дверь, размечаем, чтобы часть плитки выступала за периметр рамы. Наносим жидкие гвозди на основную часть и поочередно приклеиваем элементы к двери, начиная снизу. Чтобы внешний вид люка идеально вписывался в окружающую среду, необходимо оставлять зазоры для затирки швов. Для этого используем обычные монтажные кресты. Чтобы случайно не расколоть плитку, закрепим ручку в шве плитки: сверлим два отверстия под саморезы, которые в дальнейшем после затирки проворачиваем с обратной стороны сторона Удалите крестовины и затирте швы обычным шпателем. Остатки удалите влажной губкой. После высыхания установите ручку Шаг 1 – отделите дверцу от рамы Шаг 2 – прикрепите раму к стене Шаг 3 – закрепите раму на шурупы Шаг 4 – установите люк на место Шаг 5 – приклейте плитку жидкими гвоздями Шаг 6 – вставка крестов между плитками Шаг 7 – отверстия для крепления ручки к Шагу 8 – затирка межплиточных швов

Последний штрих – пластиковый уголок, обрамляющий люк. Пластик тонкий, однако даже на первом этапе в процессе разметки и резки окна необходимо учитывать его толщину. После окончания работы между пластиковым краем двери и коробкой должен остаться зазор не более 2 мм.Благодаря ручке и пластиковому каркасу люк сложно назвать «невидимым» в полном смысле этого слова, но он прекрасно гармонирует с облицовкой ванной комнаты

Если перегородка пластиковая, то вместо плитки для отделки двери также используют пластик. Люк будет весить меньше, но ипотека все равно нужна, иначе металлоконструкцию не починят.

Советы по изготовлению люка в ванную

Небольшой люк под санузел, куда устанавливается труба, пригодится, когда необходимо заменить пластиковый сифон или устранить течь из-за течи в соединениях. Такой же люк можно установить и с другой стороны, но уже для создания ниши для дезинфицирующих и чистящих средств.

Для работы вам понадобится металлический профиль, кусок гипсокартона и плитки, которыми украсили ванную комнату и ширму под ванной.

Фотографии из Из куска влагостойкого гипсокартона вырежьте небольшой фрагмент, который будет немного меньше технического отверстия под ванную комнату. Металлический профиль послужит каркасом. Вторая его функция – обеспечить крепление к магнитам, установленным под ванной. Нанесите плиточный клей гребешком на люк из гипсокартона и приклейте элементы плитки – две штуки. Необходимо, чтобы края плитки выступали за границы гипсокартонной основы.Чтобы было удобно пользоваться люком, закрепляем по центру две небольшие ручки. Чтобы открыть, возьмитесь за обе ручки и потяните дверь на себя Шаг 1 – подготовка двери из гипсокартона Шаг 2 – крепление профиля с задней стороны двери Шаг 3 – приклеивание плитки к двери Шаг 4 – установка дверных ручек

Если пользоваться люком не нужно часто, можно заполнить швы между ним силиконовым герметиком. Он заполнит пустоту, и дверь будет казаться более органичной и менее заметной. При необходимости застывший герметик можно разрезать строительным или канцелярским ножом.

Установка ревизионного люка под плитку своими руками

Установить нажимной люк не сложно, и с этой задачей вполне может справиться новичок

Единственное, на что стоит обратить пристальное внимание, так это на точность размещения всех элементов. Ведь даже небольшие отклонения способны спровоцировать возникновение перекосов, которые не позволят кафелю расположиться должным образом. Как результат – люк будет заметен на поверхности

Как результат – люк будет заметен на поверхности.

В первую очередь необходимо заняться установкой рамы ревизионного окна, которая крепится в уровень с поверхностью стены и фиксируется саморезами с внутренней стороны. Обычно все крепежные элементы прилагаются в комплекте вместе с силиконовым герметиком.

В процессе крепления кафеля к поверхности стены, очень важно, чтобы вокруг отверстия осталось свободное пространство, размеры которого соответствует размерам плитки, которая будет прикрывать крышку люка

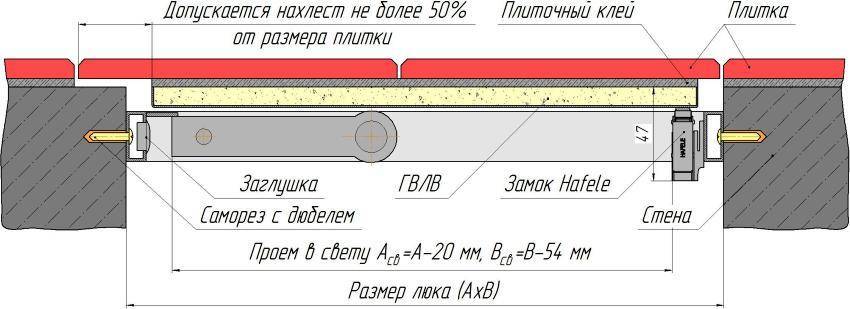

Схема монтажа нажимного люка под плитку

Что же касается выбора места расположения ревизионного окна, то здесь есть только одно требование – расстояние между отверстием и углом помещения должно составлять не менее 80 мм. Такая норма установлена для того, чтобы обеспечить выдвижному механизму достаточное количество пространства для работы.

Еще один важный момент, на который стоит обратить внимание в процессе работы – затирка швов после окончания работ по укладке кафеля. Затирать швы вокруг люка ни в коем случае нельзя, так как это обездвижит механизм. Установка скрытого люка под плитку в ванной, туалете или кухне – это возможность обеспечить комфортный доступ ко всем коммуникациям и при этом не испортить интерьер помещения

Установка скрытого люка под плитку в ванной, туалете или кухне – это возможность обеспечить комфортный доступ ко всем коммуникациям и при этом не испортить интерьер помещения

Где устанавливают полимерные люки?

Установка полимерных люков осуществляется в:

  • крышки из железобетона в сборных конструкциях колодцев;
  • крышки на колодцах подземных систем водо-, тепло- и газоснабжения, в том числе используются полимерные канализационные люки;
  • пешеходных зонах — тротуары и дороги, где размещены точки вывода коммуникаций.

Полимерные люки имеют специальную маркировку, которая определяет рекомендованное направление использования, поэтому выбор подходящего сделать достаточно просто

При покупке обратите внимание на следующие аббревиатуры на лицевой поверхности изделия:

  • Г и ПГ — предназначены для подземной и наземной защиты пожарного гидранта;
  • В — используются в водопроводных магистралях;
  • Д — это дождевые канализационные люки (ливневки);
  • К — применяют для защиты колодцев канализационных конструкций производственного и бытового направления;
  • ТС — это люки для обустройства линии теплосети;
  • ГС и МГ — устанавливают в сетях магистралях газопровода;
  • МТС, Т и ГТС — разработаны специально для защиты телефонных коммуникаций, размещенных под землей.

Ревизионная дверца своими руками

Когда на стенах лежит недешевый кафель, то пластиковая или металлическая дверца будет смотреться не совсем органично. Приобретать скрытый механизм затратно, особенно когда речь идет о доступе к пустому пространству под ванной. Поэтому стоит посмотреть на несколько основных вариантов изготовления небольших дверец для ревизии.

Два варианта самостоятельного изготовления скрытых люков:

  • На магнитах;
  • С применением мебельной фурнитуры.

Первый вариант простой. Он подразумевает наклеивание на каждый угол дверцы по магниту. Клеят на строительный или бытовой суперклей. Такие же магниты ставят на места соединения дверцы со стеной. Сделать это легко следующим методом: наклеив небольшие магниты на дверцу и дав высохнуть клею, вторая пара магнитов помещается поверх первой и намазывается клеем на месте контакта со стеной.

Вставив дверцу на место и дав высохнуть клею, люк вытаскивается любым тонким предметом, после чего на нем ставят небольшие мебельные ручки в виде колец на липучке. Они незаметны и помогают вытаскивать дверцы из ниши.

Дверцу вырезают из ОСП, отделывают кафелем. Применяют и другой материал, но учитывают его толщину. Чем тоньше он будет, тем проще подогнать толщину дверцы под уровень стены.

Второй вариант подразумевает использование мебельной фурнитуры для открывания дверки. Купить такую фурнитуру можно в любом мебельном магазине. Монтаж сложнее, чем на магнитах, зато конструкция получится с полноценной дверкой, которую легко открывать и закрывать. Фурнитуру подбирают по вкусу.

Обустраивая ванную комнату или кухню, мы стремимся как можно лучше спрятать все коммуникации: счетчики, вентили, фильтры и трубы, чтобы они не портили интерьер комнаты. В зависимости от планировки квартиры и количества подвода водяных труб, мест, которые необходимо замаскировать, может быть несколько. Но учитывая, что все коммуникации в квартире требуют периодического контроля и ревизии, многие задаются вопросом: «Как прятать все ненужные для дизайна объекты, и при этом иметь к ним нормальный доступ?». Этот вопрос имеет несколько вариантов решения, но самым оптимальным является такой, когда все коммуникационные устройства находятся в одном шкафу.

Устройство специальных сантехнических ревизионных люков не представляет собой сложной инженерной мысли, но для эффективного подбора и использования этого продукта необходимо знать некоторые нюансы. В этой статье будут рассмотрены виды и пластиковых сантехнических, и ревизионных люков, сфера их применения. Кроме того, будут рекомендованы размеры продукции, которые крайне важны в процессе монтажа люка. Простая сантехническая пластиковая продукция, её размерный ряд
– одни из важных показателей, которые играют роль в вопросах удобства применения и дальнейшего комфортного использования.

Самым распространенным видом является сантехнический лючок, который монтируется в стеновой проем. По своему внешнему виду, он напоминает обычную, маленькую дверцу. Эти люки могут быть изготовлены из пластика, металла или гипсокартона. Этот люк прост в установке, недорогой и надежный. Основной его недостаток – сразу бросается в глаза при осмотре комнаты.

Как изготовить невидимый люк собственноручно

В самом начале стоит изготовить дверцу люка, и для этого нужно применять влагоустойчивые листы гипсокартона или фанеру. Стоит отдавать предпочтение плотным материалами, чья толщина не меньше 5 см. После под дверцу стоит выбрать размеры смотрового окна, которое делают из алюминиевого профиля и требуется дополнительное укрепление по общему периметру.

Стоит сразу же учесть, что между проемом и монтажным профилем должен остаться малый зазор, который после вы зальете монтажной пеной. Каркас закрепляют на дюбель в кирпичные/бетонные стены, что дает возможность сделать надежный и крепкий каркас, имеющий устойчивость к нагрузкам.

После этого вырежьте из гипсокартона будущую дверцу, размер которой должен в полной мере соответствовать каркасной основе и не углубляться в профиль. Если она будет меньше/больше по размеру, нежели каркас, то будет утрачен внешний вид люка ревизии.

Дверцу закрепляют к навесам, на которые закрепляют запорные механизмы. Финальным этапом является отделка наружной стороны дверцы кафелем, что и дает возможность скрывать люк. Стоит соблюсти затирку и создать идентичный рисунок, чтобы получилось целостное полотно. Невидимые люки можно сделать своими руками из готовых конструкций, которые продают в сантехнических магазинах или собрать собственноручно из металлического профиля.

Роллетные ставни

Наряду с люками-невидимками популярность также набирают рольставни, которые устанавливаются в основном в туалете, но также могут применятся и в ванной комнате для сокрытия тех же коммуникаций, стиральных машинок, расположенных в нише, или для того, чтобы скрыть моющие средства, стиральные порошки и другие предметы. Этот вид ревизионного люка хоть и работает по принципу обыкновенных жалюзи, но отличается от них тем, что не пропускает никаких звуков. Это качество особенно востребовано там, где стоит пластмассовая канализация, которая очень шумит. Самое популярное место установки рольставен – в стене, за которой проходит стояк канализации. Чугунная канализация, в силу своей хрупкости со временем трескается и рассыпается, пластиковая канализация намного прочнее, но тоже может треснуть или разойтись в соединении. И чтобы отремонтировать или заменить такую трубу, нужно разбирать стену, потому что какой бы ревизионный люк не стоял, произвести ремонт или замену канализации невозможно. Роллетные ставни эту проблему решают. Они могут закрывать проём от пола до потолка и при необходимости обеспечивают быстрый доступ к канализации или к другим скрытым объектам.

Роллетные ставни могут быть пластмассовыми и металлическими, они выпускаются в очень разнообразной палитре цветов, поэтому выбрать тон, подходящий по своим тонам к дизайну помещения нетрудно. Если же всё-таки желаемого цвета не нашлось, можно заказать нужный у производителя или нанести на ставни фотопечать или свой рисунок. В общем, при желании, можно сделать этот механизм центральной частью дизайна ванной комнаты или туалета.

Как можно отделать?

Простая покраска ревизионного люка в жилом строительстве применяется, как правило, только в тех случаях, когда люк расположен на окрашенной стене. В таком случае краска подбирается под оттенок общего фона, благодаря чему люк становится менее заметным. Такой способ прежде всего актуален для люков открытого типа монтажа.

Гораздо чаще используются люки скрытого типа, поверхность которых декорируется тем же способом, что и всей стены, чаще всего плиткой. Такой вариант наиболее предпочтителен, так как позволяет сделать люк практически полностью незаметным. В редких случаях люк оставляют с первичной (заводской) отделкой. Такой вариант применим, когда люк находится в незаметном месте и не бросается в глаза. Например, такой люк может располагаться у задней части шкафа под раковиной, так как в этом случае люк будет скрыт дверцами шкафа.

Есть и другие варианты отделки, но перечисленные выше примеры являются самыми популярными. А с другими отделочными вариантами принцип тот же – совпадает с отделкой или контрастирует.

Вот и все, что нужно знать о ревизионном люке. Самое главное, необходимо заранее продумать то, где будет располагаться люк, чтобы к коммуникациям был доступ, но при этом дверца люка не сильно бросалась в глаза. Все остальные параметры (размер, способ открытия двери и вариант оформления) выбираются уже исходя из его местоположения и личных предпочтений.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Как выбрать положение смотрового окна и его сторону открывания

Место для смотрового колодца определяют в соответствии с расположением других предметов в ванной. Также следует предусмотреть установку с необходимым, удобным для пользователя, углом обзора. Специалисты рекомендуют открытие двери слева направо, а вот вертикальное распахивание предполагает наличие большого пространства. Следует избегать установку створки впритык к полу, в противном случае, нижний край может наносить механические повреждения покрытию. Угловое положение люка не является рациональным по двум причинам: слабая конструкция, неудобное расположение дверцы.

Особенности монтажа

Монтаж изделий

Вес пластиковой конструкции небольшой, поэтому ее можно установить в проем не только капитальных стен, но и легких конструкций, изготовленных из гипсокартона, дерева, пластика. Раму закрепляют саморезами или фиксируют на жидкие гвозди. Некоторые используют силикон, однако этот вариант не гарантирует прочности соединения.

Необходимые инструменты:

  • электролобзик;
  • дрель, молоток и отвертка (шуруповерт) или строительный пистолет, в зависимости от выбранного способа крепления;
  • рулетка;
  • уровень;
  • карандаш или маркер для выполнения разметки;
  • строительный нож.

Накладной пластиковый ревизионный люк необходимо установить так, чтобы между рамой и стеной не оставалось заметных зазоров:

  1. Измеряют изделие.
  2. Наносят контур, соответствующий размеру пластикового лючка, на гипсокартонный короб.
  3. Вырезают отверстие электролобзиком (можно сделать проем на 1-2 мм больше).
  4. Выполняют отделку стены, например, облицовывают плиткой и затирают швы.
  5. Устанавливают раму в проем и фиксируют саморезами.
  6. Если монтажные отверстия не предусмотрены, закрепляют на клей или монтажную пену. Состав наносят на внутреннюю поверхность наличника или торцевую раму. Вставляют раму в отверстие и прижимают к поверхности стены. Сухой тряпкой незамедлительно вытирают выступившие излишки состава.
  7. Устанавливают замок, если нужно.
  8. При необходимости окрашивают люк. Ждут, когда высохнет краска.

Пластиковый люк под плитку устанавливается другим способом. Скрытая конструкция носит название ЛсИС. Она выпускается компанией ВС Групп.

Необязательно покупать люк, точно подходящий по размеру к отверстию в стене. Можно приобрести немного больший по размеру, потому что его удобнее подрезать с трех сторон, подогнав по размеру:

  1. В подготовленный проем устанавливают на клей нижнюю и верхнюю направляющие. Угловая полка направляющих позволяет легко и правильно их установить.
  2. Направляющие выравнивают по уровню.
  3. Примеряют крышку люка и подгоняют размеры по месту.
  4. Делают разметку под установку замка.
  5. Со стороны установки замка на 1,5-2 см спиливают ребра жесткости и зачищают поверхность строительным ножом.
  6. Устанавливают так, чтобы паз нижней части щита вошел в нижнюю направляющую, а верхняя часть щита, куда предварительно установили скобу с механизмом замка, был защелкнут в бокс верхней направляющей.
  7. На отделочную плитку точечно наносят клей и приклеивают ее на установленный щит. Выравнивают отделку в общую плоскость стены.
  8. После полного затвердения клея шов по периметру ЛсИС заполняется цветным герметиком.
  9. После высыхания герметика лезвием или обойным ножом подрезают одну сторону шва герметика со стороны основной стены.
  10. Герметик, кроме декоративной функции, выполняет функцию уплотнителя.

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов

Распашные модели: простота и удобство

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью

Конфигурация изделий

Сантехнические люки в зависимости от места установки разделяют на несколько видов:

  • настенные – самый распространенный вариант, скрывающий ревизионные проемы в стенах для теплоизоляции труб отопления в квартире (к этой же категории относят и конструкции, закрывающие свободные пространства, например, под ванной);
  • потолочные люки – конструкции, которые монтируют в потолочных системах, чтобы получить доступ к вентиляционному оборудованию, кабельным линиям, проложенным за подвесными или многоуровневыми потолками и т.д.;
  • напольные люки – закрывают ревизионные проемы, организованные в напольных покрытиях для обслуживания коммуникаций, например, систем отопления «теплый пол» (как сделать монтаж под кафельную плитку).

В зависимости от места установки люка, к его конструкции могут предъявляться специфические требования.

Наиболее простым вариантом считается самый распространенный настенный (стеновой) люк.

Дополнительные требования к элементам его конструкции связаны только с различными вариантами отделки.

Потолочные люки должны собираться на прочной надежной раме, которая гарантированно не допускает деформации под общим весом конструкции.

Более жесткие требования предъявляются к надежности запорных устройств, испытывающих повышенные нагрузки.

Это же касается и подвесного механизма. Для удобства работ применяются фиксирующие устройства, например, цепи, распорки и др.

Напольные люки – самая требовательная по критериям прочности разновидность.

Рама и дверца должны рассчитываться из условия обеспечения безопасности случайно наступившего на крышку (дверцу) люка человека.

Именно, поэтому, рамы напольных люков изготавливаются из материалов с повышенными показателями прочности.

Из тех же соображений дверцы нередко оснащаются дополнительными ребрами жесткости, а для отделки применяют материалы, не уступающие по характеристикам напольным покрытиям.

Без фиксирующих устройств, таких как амортизаторы, доводчики, распорки и пр., напольные люки практически не используются.

Технические характеристики

Маркировка
  • В – для магистралей проложенного водяного трубопровода.
  • Г, ПГ – элементы для защиты пожарного гидранта.
  • К – для обустройства канализации.
  • Д – для дождевой и дренажной канализации.
  • ТС – предназначается для тепловых сетей.
  • ГТС, МТС, Т – при прокладке телефонных линий.
  • МГ – защита газопроводных магистралей
РазмерыОграничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес
  • Легкие малогабаритные – 45 кг.
  • Легкие – 60 кг.
  • Средние – 95 кг.
  • Тяжелые – 120 кг.
  • Тяжелый магистральный – 140 кг.
  • Сверхтяжелые – 155 кг
Нагрузка
  • При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны.
  • При массе 60 кг — до 15 кН. До 1,5 тонны.
  • При массе 95 кг нагрузка до 125 кН. До 12,5 тонны.
  • При весе 120 кг выдерживает до 250 кН.
  • При 140 кг выдерживает до 400 кН.
  • При весе 155 кг выдерживает до 600 кН.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
