Этапы проведения монтажа
Перед обрезкой труб газ в доме перекрывают Перенос труб осуществляется в такой последовательности:
- Предупреждение жильцов подъезда.
- Отключение подачи газа в стояк.
- Организация эффективного проветривания.
- Продувка магистрали воздухом.
- Проведение разметки в соответствии с проектом.
- Резка лишних фрагментов разводки.
- Установка заглушки.
- Приваривание нового отрезка, в том числе с поворотными участками.
- Присоединение счетчика и крана.
- Подключение потребителей.
- Проверка конструкции на герметичность.
- Запитывание системы.
В заключение составляется и подписывается обеими сторонами акт выполненных работ.
Общие требования и нормативы
Чтобы процесс согласования прошел гладко, лучше заранее ознакомиться с основными положениями устройства газовой системы в жилых помещениях. В качестве шпаргалки можно использовать нормативный документ – СНиП 2.04.08-87* (актуальная версия).
В помещении обязательно должна быть налажена естественная приточно-вытяжная вентиляция, то есть должно присутствовать окно с открывающимися форточками/фрамугами и вентиляционный канал с хорошей тягой
Если стены и потолок состоят из легковоспламеняющихся материалов (древесины), их необходимо оштукатурить или облицевать металлическими листами.
Газовые трубы служат для транспортировки топлива к потребителям – плитам, духовым шкафам, колонкам, поэтому расположение оборудования важно не менее разводки труб. Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см
Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам
Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см. Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам
Расстояние от плиты до объектов, расположенных через проход (например, до стола), должно быть не менее 1 метра. Это способствует свободному передвижению по кухне
Элемент запорной арматуры – кран для отключения подачи газа – должен находиться на расстоянии от 0,2 м от плиты (возможна установка на трубу, спрятанную под столешницей, на высоте 0,75-0,80 м)
Помещение, в котором установлена газовая плита или колонка, обязательно должно отделяться от соседней комнаты/коридора дверью. Оставлять проем в жилую комнату открытым запрещено
Газовую плиту необходимо отодвинуть от стены, покрытой негорючим материалом, минимум на 0,07 м. Если оборудование установлено в углу, правило касается обеих стен
Для соединения газовой трубы и бытового прибора допускается использование гибких шлангов (резинотканевых рукавов, сильфонных шлангов)
Для соединения потребителя (духового шкафа, плиты) и газопровода применяют штуцер. Подводку осуществляют на высоте его расположения
Трубы для внутренней разводки должны быть изготовлены по ГОСТ 380-88 (для изделий обыкновенного качества) или ГОСТ 1050-88 (для изделий из качественной стали)
Нормированная высота потолков на кухне
Размеры прохода у газовой плиты
Расстояние от плиты до крана
Изолирование помещения с газовым оборудованием
Расстояние от плиты до стен
Способ подключения газового оборудования
Высота подключения трубы к плите
Качество труб для подсоединения оборудования
Также необходимо знать, что запорный кран с трубы срезать нельзя. Это обязательный элемент газовой системы. Мало того, при изменении места расположения необходимо проследить, чтобы он находился в прямой доступности. Если он размещен под столешницей, то доступ должен осуществляться через дверку шкафа (без задней стенки) или через открывающийся фрагмент столешницы.
Технология и этапы производимых операций
Работы по перемещению трубопроводов подачи газа не занимают много времени и трудовых ресурсов. Демонтаж и монтаж одной трубы укладывается в один час рабочего времени у бригады сварщиков и монтажников, состоящей из двух человек. Перенос газовой трубы на кухне одним рабочим категорически запрещен.
Подготовительные мероприятия
Владельцам квартиры, частного дома самостоятельно не рекомендуется изменять в своей газовой системе ничего, даже гибких шлангов. Перенос, наращивание, обрезку труб имеет право производить исключительно представитель газовой службы с соответствующим разрешением. Однако, лицам, пользующимся газовым оборудованием, не лишним будет знать некоторые положения и последовательность действий при операциях по переносу газовых труб.
Чаще всего специфическая бригада по перемещению состоит из двух человек. Оба специалиста обучены всем операциям, имеют удостоверение по работе с газовым оборудованием, профессионально осуществляют сварку, порезку металла. Мастера приступают к работам на объекте на протяжении одной календарной недели после согласования технической документации по перемещению трубопроводов.
На момент визита бригады уже известны точки демонтажа, удлинения, установки дополнительного газового оборудования. Доработке подвергаются газовые колонки, плиты, духовые шкафы, нагревательные элементы. Мастера в совершенстве ознакомлены с правилами выполнения монтажных операций. Согласно нормативам, вентили, блокирующие подачу газа, не рекомендуется срезать. Они являются обязательными компонентами газотранспортной системы.
Подготовительные мероприятия перед переносом газовой трубы
Кроме того, согласно правилам использования газа в качестве топлива, перемещая точки пролегания трубопровода, а также меняя газовый кран, специалист должен осуществить его монтаж таким образом, чтобы вентиль был расположен в зоне прямого доступа для пользователя. К установленному под столешницей вентилю необходим удобный доступ через дверцу шкафа с удаленной задней стенкой. Иногда доступ осуществляется через фрагмент столешницы, который открывается.
Пользуясь случаем, владельцем квартиры может быть установлен счетчик контроля газа. Можно также поменять все устаревшее кухонное оборудование. Об этих операциях следует заранее предупредить бригаду, которая совершает перенос газовой трубы на другое место. Подключая духовки, плиты, колонки, хозяин квартиры обязан заранее купить сильфонный шланг, подобранный по размеру.
Металлические трубопроводы приглашенные рабочие покупают самостоятельно. Стоимость трубопроводов входит в общую смету услуг, материалов и приборов. Хозяину необходимо очистить пространство кухни от мебели и громоздких предметов. Так специалисты быстрее и качественнее проведут весь комплекс монтажа на ваш газопровод. Вещи, которые не подлежат выносу, надо накрыть негорючими плотными материалами.
Разборка трубопровода
Вероятнее всего, когда будет осуществляться перемещение, понадобится вырезать отрезок старого трубопровода и нарастить на новый, только уже в обратную сторону. При этом специалист, используя специальные приспособления, вырезает ненужные элементы. Здесь огромную роль играет квалификация рабочего, у которого имеется допуск к перемещению газовых труб.
Электросварщики, газорезчики, слесари обучаются на специальных курсах, где их аттестуют профессиональные работники газового оборудования. После сдачи серьезных экзаменов им выдается специальный документ. Демонтировав отводку, ведущую от стояка к прибору, мастер оставляет отрезок трубопровода. На нем установлен вентиль перекрытия сжиженного газа.
Данный отрезок горизонтальной трубы ни в коем случае не меняется и не удаляется! Может быть только одна ситуация – авария с повреждением трубопровода. Если без полной замены нельзя обойтись – тогда она разрешается. Часто на практике жильцы верхних этажей многоквартирных домов просят отрезать длинный фрагмент трубопровода.
Этот элемент поднимается от низшей точки квартиры к высшей точке на высоту 1,8 м, потом изгибается на угол 180°. Запрещено укорачивать подобный трубопровод, устанавливая вентиль на оставшемся куске. Но решение для данной ситуации есть – необходимо переварить трубопровод, а вентиль поставить на высоте 75 см от пола под столешницей.

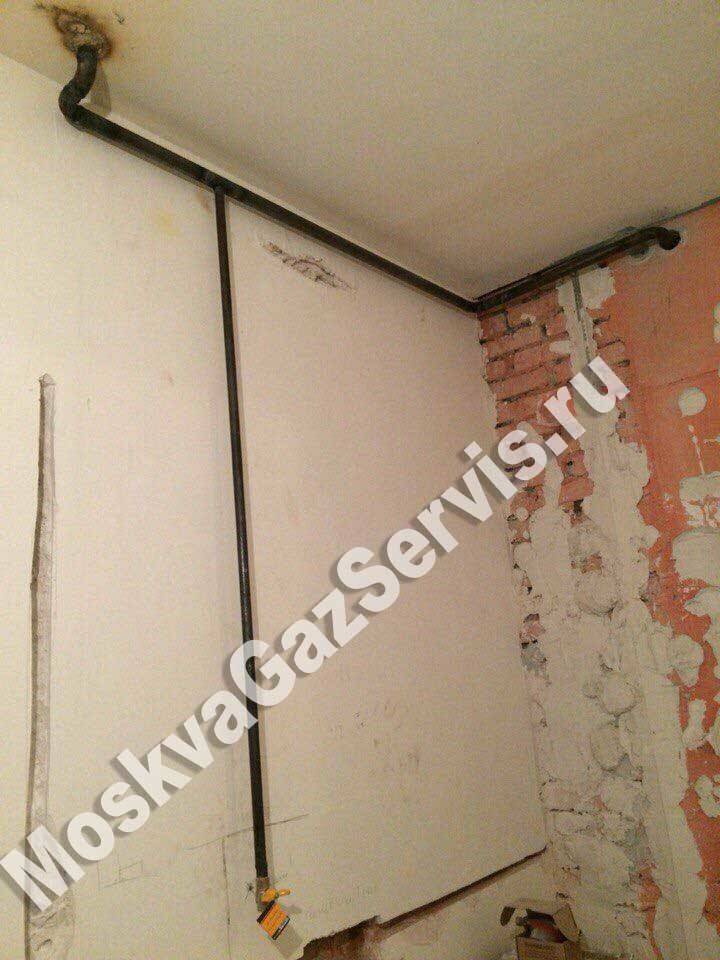

Перенос газовой трубы на кухне
Перенос газовой трубы, которая располагается на кухне – это одна из очень популярных процедур в последнее время. С ней представителям приходиться сталкиваться довольно часто. Каждую такую процедуру необходимо обязательно согласовать и утвердить в газораспределительной организации Вашего района.
В настоящее время практически каждый житель квартир, построенных в 60-70-х годах, мечтает, чтобы газовая труба оказалась в каком-то другом месте. В этом нет ничего удивительного, ведь большинство труб, расположившиеся на небольших кухоньках таких квартир занимают драгоценные квадратные метры. Многие хозяйки считают, что могли бы использовать это место более рационально. Однако это далеко не единственная причина, из-за которой люди хотят перенести трубы в другое место. Не редко среди причин встречаются и такие
- решили сделать перепланировку квартиры;
- нужно перенести газовую колонку;
- нужно перенести плиту;
- планируется перенос газового счетчика;
Следует отметить, что не всегда вопрос о переносе труб газопровода можно решить сразу же. Некоторые жильцы сталкиваются с определенными трудностями, ведь государственная газовая служба не всегда согласна производить такие работы. Встречаются и такие случаи, когда мастера озвучивают довольно большие суммы, которые попросту не по карману простым гражданам.
Сложность переноса или же отвода труб на территории кухни кроется в том, что произвести такую процедуру при этом соблюсти все требования и необходимые нормы не всегда бывает возможным. К таким требованиям и нормам относятся:
- согласование перекрытия газа по стояку в газовой службе;
- оповещение всех соседей по стояку о времени работ;
Кроме того, во время выполнения этой процедуры необходимо соблюдать и санитарные нормы:
Владельцы квартиры должны всегда иметь доступ к газопроводу
Это делается, чтобы мастеру было легко подобраться в случае аварии;
Нельзя, чтобы газопровод проходил сквозь проемы, причем неважно оконные они или дверные;
Крепления должны быть из такого материала, как сталь;. Стоимость процедуры по переносу газовой трубы на кухне будет зависеть не только от диаметра трубы, но также сложности и объема работ
Окончательную цену вам огласит мастер, который совершает выезд и осмотр
Стоимость процедуры по переносу газовой трубы на кухне будет зависеть не только от диаметра трубы, но также сложности и объема работ. Окончательную цену вам огласит мастер, который совершает выезд и осмотр.
После завершения всех работ, сотрудник выдаст хозяину квартиры все необходимые документы, чтобы он мог предъявить их представителям газораспределительной организации.
Что необходимо предпринять до того, как специалисты приступят к переносу?
Схема системы газоснабжения.
- Во-первых, собрать все требуемые бумаги. Так как занимающиеся обслуживанием газопроводов компании являются, как правило, государственными, им необходимо документальное подтверждение как права собственности на участок, так и оформление проходящей по участку газовой трубы.
- Во-вторых, нужно определиться с конечным пунктом перенесения газопровода. Если это подземная система газоснабжения, то потребуется тяжелая строительная техника, чтобы добраться до трубопровода.
- В-третьих, нужно выбрать правильное время – вряд ли удобно будет осуществлять перенос трубы зимой, в холодных климатических условиях.
- В-четвертых, самое сложное – это человеческий фактор. Как правило, газопровод не приходит на участок из ниоткуда и не уходит в никуда. Соседние частные дома также снабжаются газом из проходящего газопровода, и не везде это происходит безболезненно. Очень часто возникают спорные моменты, особенно если на одном из участков находится так называемый сервитут – отрезок газопровода, к которому могут подключаться близлежащие дома.
Общие требования и нормативы
Чтобы процесс согласования прошел гладко, лучше заранее ознакомиться с основными положениями устройства газовой системы в жилых помещениях. В качестве шпаргалки можно использовать нормативный документ – СНиП 2.04.08-87* (актуальная версия).
В помещении обязательно должна быть налажена естественная приточно-вытяжная вентиляция, то есть должно присутствовать окно с открывающимися форточками/фрамугами и вентиляционный канал с хорошей тягой
Если стены и потолок состоят из легковоспламеняющихся материалов (древесины), их необходимо оштукатурить или облицевать металлическими листами.
Газовые трубы служат для транспортировки топлива к потребителям – плитам, духовым шкафам, колонкам, поэтому расположение оборудования важно не менее разводки труб
Нормированная высота потолков на кухне
Размеры прохода у газовой плиты
Расстояние от плиты до крана
Изолирование помещения с газовым оборудованием
Расстояние от плиты до стен
Способ подключения газового оборудования
Высота подключения трубы к плите
Качество труб для подсоединения оборудования
Также необходимо знать, что запорный кран с трубы срезать нельзя. Это обязательный элемент газовой системы. Мало того, при изменении места расположения и замене газового крана, необходимо проследить, чтобы он находился в прямой доступности.
Если он размещен под столешницей, то доступ должен осуществляться через дверку шкафа (без задней стенки) или через открывающийся фрагмент столешницы.
Штраф за перенос газовой трубы в квартире
Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.
Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.
Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:
- согласование перемещения газового оборудования в специальных службах;
- выполнение работ по перемещению газоснабжающей линии.
Инструкция о переносе газопровода
Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:
- Пользуясь газовым краном, перекрывают подачу газа в помещение.
- Затем газопровод продувают, чтобы удалить из него остатки газов.
- В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
- В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
- Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
- Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.
Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.
Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.
Подготовка к переносу труб
Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.
Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.
Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.
Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.
Положения СНиП об обустройстве газопроводов в квартире
Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.
При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.
Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.
Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.
Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.
Как перенести газовый котел или колонку на другое место
А проект должен быть утвержден и согласован в соответствии с нормативами.
Перенос котла куда-либо влечет за собой и изменение документации.
Поэтому первый шаг, при желании перенести газовый нагреватель или котельное оборудование на газу, это обратиться в газовую службу… А далее, — куда пошлют…, в зависимости от тяжести ситуации и сложности решения вопросов в конкретном отделе. Все нормативы могут трактоваться иногда и более мягко, тем более, что все эти документы грешат неточностями и неоднозначностями… Требования нормативов меняются в соответствии с новой техникой, новыми знаниями и новым полученным опытом.
Правила безопасности в любой сфере постоянно совершенствуются.
Раньше, когда устанавливались газовые колонки в «сталинках», допускалось ставить теплогенерирующее газовое оборудование в ванных комнатах. Теперь не допускается, и вновь купленную колонку туда никто не даст поставить.
Такой проект не разработают и не утвердят.
Получение согласования для замены газопровода
Возможен или нет перенос, могут решить только уполномоченные органы, то есть служба газа вашего города (района). Заниматься любыми демонтажными и монтажными работами имеет право только специалист, имеющий квалификацию. Безусловно, без согласования перенос труб осуществлять нельзя.
Даже такой простой шаг, как обрезка трубы на 10 см, необходимо согласовать, так как все работы, связанные с газовым трубопроводом, входят в категорию связанных с риском
Разрешение оформляется в такой последовательности:
- Выясняете контактные данные газовой службы по месту регистрации, связываетесь со специалистами, объясняете ситуацию, консультируетесь.
- Составляете заявление (по стандартной форме), которое «запустит» процесс согласования.
- На основании заявления к вам домой прибывает представитель газовой службы. Время уточняется заранее.
- Специалист производит осмотр, выслушивает пожелания, отвечает на вопросы. Часто на этом этапе приходится менять планы, так как желательный перенос не соответствует требованиям безопасности (предварительное изучение норм монтажа газопровода избавит от этого неприятного момента).
- Утверждение окончательной схемы переноса, составление сметы. Все документы оформляет организация, предоставляющая услуги. Без согласия собственника жилья работы не производятся.
- Если условия переноса удовлетворяют, оплачиваете услугу по квитанции и договариваетесь о времени начала работ.
Процедура согласования обычно занимает несколько дней, растянуться на длительный период она может только по одной причине: если владельцы собственности и представители газовой службы не нашли компромиссного решения.
Любые факторы, нарушающие нормы установки газовых плит (котлов, счетчиков, колонок), могут стать причиной отказа в переносе труб.
Штраф за перенос газовой трубы в квартире
Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.
Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.
Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:
- согласование перемещения газового оборудования в специальных службах;
- выполнение работ по перемещению газоснабжающей линии.
Инструкция о переносе газопровода
Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:
- Пользуясь газовым краном, перекрывают подачу газа в помещение.
- Затем газопровод продувают, чтобы удалить из него остатки газов.
- В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
- В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
- Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
- Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.
Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.
Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.
Подготовка к переносу труб
Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.
Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.
Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.
Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.
Положения СНиП об обустройстве газопроводов в квартире
Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.
При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.
Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.
Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.
Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.
