Пеллетные котлы отопления: виды, преимущества и правила выбора лучшего котла

Область использования

Пеллетные котлы обладают высокими техническими свойствами. Это объясняет их широкое применение в различных областях. Сегодня эксперты различают две основные области применения таких нагревателей:

  1. Промышленные предприятия, рестораны, магазины и другие учреждения и здания, нуждающиеся в отоплении и горячем водоснабжении.
  2. Такие котлы пользуются большой популярностью у владельцев загородных домов. С их помощью можно создать производительную отопительную систему, техническое обслуживание которой не требует больших затрат.

Перед началом монтажа пеллетного котла необходимо ознакомиться с различными типами котлов и выбрать оптимальный для себя вариант.

Пеллетный котел отопления

Пеллетный котёл относится к классу твердотопливных, способный работать только на особом виде экологического топлива — пеллетах. Некоторые крупные производители отопительного оборудования смогли внести конструктивные изменения, позволяющие вытапливать любой вид твёрдого биотоплива (древесные опилки, шелуху, кору, сельхозотходы и др.).

Пеллетный котёл, предназначенный для отопления здания площадью 100 м2. Оснащён бункером объёмом 200 л, дверцами для обслуживания, доступа к топочной камере и зольнику.

Что такое пеллетный котел отопления

Котёл отопления, работающий на пеллетах, представляет собой автоматизированное или полу автоматизированное оборудование. Позволяет эффективно сжигать пеллеты, представляющие собой гранулы спрессованных древесных опилок, соединённых связывающим веществом.

На каком топливе работает

Котёл работает на пеллетах. Они представляют собой цилиндрические гранулы диаметром от 7 до 9 мм и длиной 5-7 см. Изготавливаются из прессованных опилок и связующего вещества, в составе которого отсутствуют токсичные компоненты.

Пеллеты белого цвета самые качественные, поскольку в них нет посторонних примесей, загрязнений. Они имеют максимальную теплоотдачу при сгорании.

В отличие от обычной древесины, пеллеты не подвержены гниению, появлению плесени и грибка. Длительность горения у них намного дольше обычных дров, за счёт чего достигается высокий КПД котла, снижается уровень вредности для окружающей среды, уменьшается расход топлива.

Таблица 1. Эффективность использования пеллет, по сравнению с другими типами топлива за сезон.

Тип топлива

Площадь помещения, м2

100

200300400500700

1000

Пеллеты, т

4,910,314,719,624,534,3

49

Каменный уголь, т

3,36,69,913,116,423

32,9

Древесина, м3

13,52740,453,967,494,4

134,8

Устройство агрегата

Конструктивно котёл выполнен в металлическом корпусе, сбоку которого присоединён бункер для загрузки топлива. Снаружи основного блока установлены органы управления режимами, дверцы топочной и доступа к теплообменнику, а также каналы для подачи воздуха для эффективного сгорания топлива. Также предусмотрен патрубок для подключения дымохода.

Под загрузочным бункером располагается двигатель и труба со шнеком для подачи пеллет в камеру сгорания.

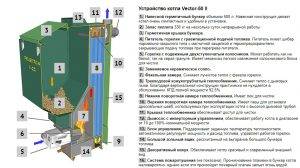

Конструкция типичного пеллетного котла. Показаны основные элементы и агрегаты.

Внутри основного корпуса располагается камера сгорания и зольник, горелка, теплообменник, по которому циркулирует теплоноситель, а также плата управления. Для обеспечения эффективного подвода чистого воздуха предусмотрен нагнетательный вентилятор.

Как правильно выбрать котел на пеллетах

Цены на пеллетные котлы для отопления частного дома стартуют с отметки в 70-75 тыс. рублей. Дороговато, зато за эти деньги вы получите оборудование с вместительным бункером и автоматической подачей пеллетного горючего. За меньше деньги вы получите универсальный твердотопливный котел с ручной загрузкой. Котел на пеллетах для частного дома может быть и более дорогим – все зависит от его начинки.

Тип теплообменника

Выбирая пеллетник, обратите внимание на теплообменник, желательно чтобы он был сделан из чугуна. Мы советуем приобретать пеллетные котлы с чугунными теплообменниками, причем многоходовыми

Чугун является идеальным материалом для создания теплообменников – он достаточно прочный, быстро прогревается и медленно остывает, хорошо выдерживает температурные перегрузки. Если в нем будет несколько ходов, то это плюс – обменник сможет поглотить максимальное количество тепла. Главные недостатки чугуна – хрупкость и отсутствие стойкости к гидроударам

Мы советуем приобретать пеллетные котлы с чугунными теплообменниками, причем многоходовыми. Чугун является идеальным материалом для создания теплообменников – он достаточно прочный, быстро прогревается и медленно остывает, хорошо выдерживает температурные перегрузки. Если в нем будет несколько ходов, то это плюс – обменник сможет поглотить максимальное количество тепла. Главные недостатки чугуна – хрупкость и отсутствие стойкости к гидроударам.

Стальные теплообменники отличаются от своих чугунных собратьев стойкостью к гидроударам. Правда, они сильнее подвержены к коррозии и плохо переносят температурные перегрузки. Поэтому они используются лишь в самых дешевых пеллетных котлах, служащих для отопления частных домовладений.

Рекомендуемые типы теплообменников – жаротрубные или плоские, сделанные из чугуна. Если обменник будет вертикальным, то это только плюс – они хорошо очищаются от золы, которая просто падает вниз.

Автоматизация работы

Мы уже говорили, что пеллетные котлы, применяющиеся для отопления частных домов, умеют работать без регулярных подходов со стороны пользователей – нужно лишь периодически подсыпать новые порции пеллет и удалять золу. Самые продвинутые пеллетные котлы наделены следующими функциями:

  • Автоматическая регулировка температуры в системе отопления частного дома;
  • Автоматический розжиг – не нужно поджигать горючее самостоятельно;
  • Контроль рабочих параметров – здесь контролируются давление в системе отопления, температура теплоносителя, качество сгорания топлива и многие другие параметры.

Кроме того, в некоторых пеллетных котлах предусмотрен контроль наличия топлива.

Подача топлива

Использование гибкого шнека позволит вам разместить бункер для топлива далеко от самого котла.

Пеллетные котлы для обогрева частного дома наделяются двумя типами шнеков – гибкими и жесткими. Жесткие шнеки реализованы во всех котлах с автоматической подачей пеллет. По своей конструкции они напоминают мясорубку, плавно перемещая гранулы из бункера в камеру сгорания. Главная особенность жесткого шнека – фиксированная длина. То есть, мы не можем переставить бункер в другое место.

Гибкие шнеки позволяют располагать бункеры с пеллетными гранулами в произвольной точке, например, в соседнем углу дома. Топливо поступает в пеллетные котлы по своеобразной гибкой трубе, в которой крутится гибкий шнек. Его длина может достигать 10 метров и выше. Для синхронизации штатного жесткого и внешнего гибкого шнеков используется автоматика с электродвигателями.

Тип горелки


Мы подошли к очень важному критерию выбора пеллетного котла для организации отопления в частном доме – это тип горелки. Особого разнообразия тут нет, в пеллетных котлах встречаются или ретортные горелки, или факельные

Ретортная горелка работает в вертикальной плоскости, пламя вырывается вверх, топливо в нее поступает снизу или сбоку (насыпью). Воздух поступает через имеющиеся с боков щели. Недостатком такой горелки является то, что она может периодических тухнуть, засоряясь золой.

Если хотите избавиться от этого недостатка, используйте низкозольное пеллетное топливо – оно сгорает практически полностью и не образует большого количества золы.

Советуем вам выбирать пеллетники с факельной горелкой, она работает намного стабильнее ретортной.

Горизонтальные факельные горелки лишены недостатков ретортных горелок. Пламя здесь буквально выдувается мощным вентилятором, выходя в горизонтальной плоскости. Горение пеллет происходит на специальной площадке, зола отводится вниз. Благодаря мощному продуву, такая горелка характеризуется высокой эффективностью, позволяя организовать хорошую работу отопления в частном домовладении.

Принцип работы

Принцип работы твердотопливного котла происходит по следующему циклу подачи и сжигания прессованных древесных гранул:

  1. Из бункера, внешний шнековый транспортер поставляет пеллеты в предварительную камеру топки.
  2. В зависимости от модели агрегата, из предтопки топливо посредством внутреннего шнека или свободного падения попадает на колосниковую решетки или форсунку горелки. При помощи автоподжига, происходит воспламенение.
  3. Под колосники направляется первичный воздушный поток, происходит продувка топлива и охлаждение колосниковой решетки (реторты).
  4. К горелке, в топочную камеру вторичный воздушный поток направляется через воздушные каналы в корпусе котла или непосредственно в самой горелке.
  5. В агрегатах экономкласса, зола просыпается в зольник через щели между колосниками. Более дорогие модели, с расширенными функциями, оснащены подвижными (опрокидывающимися) колосниковыми решетками для удаления золы из топки.
  6. В котлах дешевой серии, зольник очищается вручную. Для этого требуется останавливать работу аппарата после заполнения емкости для сбора золы. В автоматизированных аналогах, удаление отходов продуктов сжигания происходит при помощи автоматики. При помощи шнека, зола перемещается из контейнера по зольному каналу к внешнему зольнику. По мере своего продвижения, она спрессовывается, что позволяет изготавливать наружный зольник с минимальными размерами.

Важно: для котлов без автоматики: при использовании пеллет из древесины хорошего качества, зольник очищается через каждые 6 – 7 дней, при сжигании агропеллет, чистку надо производить каждые 3 дня, использование угля требует удаление золы ежедневно

Критерии выбора

Какой пеллетный котел лучше выбрать? Для этого необходимо учесть габариты отапливаемого помещения и режим работы отопительного оборудования.

Мощность

В помещении с потолком не выше 3 м мощность вычисляется из потребности в 1 КВт на 10 м2 отапливаемой площади. То есть для 150 м2 потребуется оборудование мощностью 15 кВт.

Расход и вид топлива

Месячная потребность гранул может составить более 1 тонны. Расход гранул находится в прямой зависимости от типа выбранного оборудования и температуры окружающей среды. В интернете можно найти калькуляторы, которые позволят сделать расчёты потребности в топливе. Приведем пару реальных примеров:

  • Московская область. Коттедж каркасного типа 178 м2, стены утеплены стекловатой толщиной 150 мм, потолок 250 мм, полы 200 мм минваты. Пеллетный котел производства Россия Дон 16 с горелкой Общемаш 10/20. Потребность в гранулах составила; в октябре 665 кг, ноябре – 995 кг, декабре – 1625 кг. Удельный расход в расчёте на квадратный метр составил: октябрь – 3,7 кг, ноябрь – 5,5 кг и в декабре – 9 кг.
  • Санкт-Петербург. Дом из арболитовых блоков площадью 155 м2, Стены толщиной 300 мм, потолок и пол утеплены слоем стекловаты толщиной 200 мм. Пеллетный котел отечественный КЧМ 5 Комби. Теплопотери строения при 00С составляют 50,5 Вт на м2. Расход гранул составил в наиболее холодные месяцы 6,51 кг/м2

Материал теплообменника

Наибольшую популярность приобрели теплообменники из стали, все известные производители используют только такие модели. Теплообменник из чугуна более тяжел и сложен в эксплуатации, к тому же обладает высокой тепловой инертностью. При использовании такого теплообменника, в систему необходимо встраивать дополнительный тепловой аккумулятор, для предотвращения перегрева отопительной системы.

Производитель

Покупать оборудование лучше всего марок известных производителей в фирмах, берущих на себя гарантийное обслуживание. Наиболее оптимальна покупка у продавца, который также поставляет и гранулы.

Гарантийный срок и сертификат соответствия

Гарантийный срок устанавливается производителем и может колебаться в диапазоне от 1,5 до 5 лет. При покупке необходимо тщательно изучить всю документацию и запросить у продавца сертификат соответствия.

Обслуживание

При выборе стоит остановить внимание на более новых моделях оборудования, потому что их потребуется вычищать всего лишь раз в 1-2 месяца. Более дешёвые и старые таким показателем похвастаться не могут, их потребуется вычищать каждую неделю

Теплоаккумуляторы


эффективны лишь при подключении к теплоаккумулятору

  • чистить;
  • загружать;
  • растапливать.

Из-за высокой стоимости ТА и затрат на его монтаж даже самый дешевый котел обойдется в несколько раз дороже среднего по стоимости автоматического котла.

Для дома площадью 100 м2 оптимальная емкость теплоаккумулятора составляет 10 м3.

Снижение емкости ТА приводит к сокращению времени обогрева, поэтому нежелательно сокращать его объем более чем в 3 раза.

К примеру, ТА емкостью 3 м3 может обогревать хорошо утепленный дом площадью 100 м2 в течение 20–25 часов даже при сильных морозах. То есть котел придется топить раз в сутки.

Если емкости одного ТА недостаточно, то устанавливают несколько теплоаккумуляторов, используя различные схемы их подключения, время обогрева дома от этого не меняется.

Вот примерная стоимость и краткое описание теплоаккумуляторов, а также котлов различных типов для работы с ними:

Теплоаккумуляторы
МодельОбъем м3Высота и диаметр в смОписание и характеристикиЦена тысяч рублейСайт
ТР 45003,5230/160Бак изготовлен из нержавеющей пищевой стали марки 08Х18Н10, толщина стенок 3-5 мм, максимальное давление 9 бар, снаружи утеплен минеральной ватой или пенопластом (по согласованию с заказчиком). Возможна установка теплообменников.597профбак.рф
Alfa 1000 л1210/99Теплоаккумулятор со встроенным теплообменником. Корпус изготовлен из углеродистой стали, теплообменник из нержавеющей стали. Корпус снаружи покрыт полиуретановым утеплителем, защитный слой из пластика.216krasnodar.sol-batery.ru
PSRR 50005285/180Стальной бак с теплообменником. Утепление необходимо приобретать отдельно. Максимальное давление в баке 3 бар, в теплообменниках 10 бар.445klimatabogi.ru
Galmet Buffor 15001,5270/110 с утеплением, 270/90 без утепленияСтальной бак с теплообменником. Утепление необходимо приобретать отдельно. Максимальное давление в баке 3 бар, в теплообменниках 10 бар.99миртепла43.рф
Heatleader MB 10000 A N10415/220Бак из нержавеющей или углеродистой стали, с утеплителем толщиной 10 см и теплообменникам из нержавеющей стали. На корпусе бака установлен индикатор температуры.1600bigboilers.ru
Отопительные котлы
МодельМощность кВтТип котлаОписание и характеристикиЦена тысяч рублейСайт
Дон КС-Т-1111КлассическийНедорогой котел для любых видов твердого топлива, КПД 82%.12,5mir-kotlov.com
Т-3030КлассическийКлассический напольный котел для любых видов твердого топлива, КПД 82%.65,9
VIKING K-WRM 18R18КлассическийКлассический твердотопливый котел с системой дожига газов, увеличивающей КПД.128teplo-as.ru
Суворов 20к23КлассическийКлассический твердотопливый котел с системой дожига газов, увеличивающей КПД и время горения.59pechi-troyka.ru
VELES 8ЭВТ8КлассическийКлассический твердотопливный котел с системой дожига газов.24veleskotel.ru
Буржуй-К Модерн 1212ПиролизныйПиролизный (газогенераторный) котел с автоматическим управлением. КПД 82-92%. Топка из стали без футеровки.63teplina-nsk.ru
БТС Стандарт 1515ПиролизныйПиролизный (газогенераторный) котел с автоматическим управлением. КПД 86-92%. Топка из керамики.128oasistepla.ru
Vitoligno 100 s25ПиролизныйПиролизный (газогенераторный) котел с автоматическим управлением. КПД 86-92%. Топка футерована огнеупорным кирпичом.168kotlydlyadoma.ru
Тайга 15 кВт15Верхнего горенияКотел верхнего горения с автоматической регулировкой режима. Изготовлен из стали 09г2с толщиной 6 мм. Колосники охлаждаются водой и не прогорают гораздо дольше, чем на котлах других моделей.88
STROPUVA MINI S88Верхнего горенияКотел верхнего горения с автоматической регулировкой режима. Изготовлен под надзором фирмы Stropuva.60
Флэймап20Верхнего горенияКотел верхнего горения с автоматической регулировкой режима. Изготовлен на основе конструкции оригинальных котлов Stropuva.50http://flameup.ru/

Что представляет из себя пеллетный котел

Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.

Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.

Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.

Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:

  • Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;

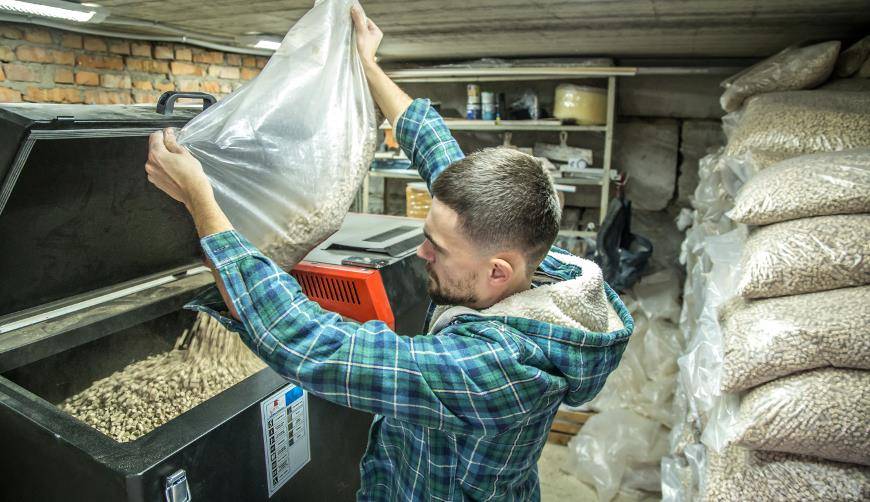

  • Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
  • Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.

Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.

Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.

Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

Пеллетные котлы для дома состоят из следующих узлов:

  • Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд;
  • Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
  • Камера сгорания – здесь происходит процесс горения;

Основные агрегаты и узлы пеллетника.

  • Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
  • Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
  • Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.

Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.

Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.

Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.

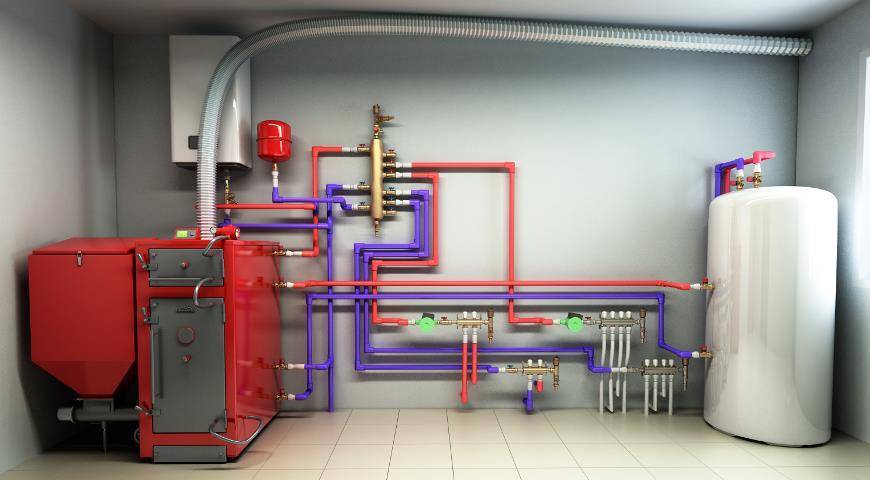

Как установить

Пеллетный котёл можно попытаться установить в домашних условиях самостоятельно своими руками при наличии специальных знаний или воспользовавшись Интернетом, где представлена пошаговая инструкция. Однако решение такого вопроса лучше поручить профессионалам из специализированной организации, имеющей строительную лицензию, которые надёжно смонтируют агрегат при ремонте или строительстве.

Основные этапы

1. Подготовительный:

  • подготовка помещения;
  • укрепление и выравнивание пожаробезопасного основания, способного выдержать агрегат;
  • прокладка электропроводки;
  • монтаж вентиляции и дымохода.

2. Монтаж и обвязка:

  • установка на возвышенность, подключение к дымоходу газовоздушного тракта;
  • монтаж бункера, подключение шнека;
  • сборка панели управления;
  • обвязка циркуляционного насоса;
  • установка расширительного бака;
  • монтаж автоматики для контроля обратки;
  • проводка резервного энергопитания, установка стабилизатора;
  • подсоединение контура теплоносителя и обратки.

3. Пуско-наладочные мероприятия:

  • контроль соответствия проекту;
  • проверка герметичности;
  • проверка автоматики;
  • опрессовка;
  • контрольный пуск и замер параметров;
  • наладочные работы.

4. Первый запуск:

  • наполнение контейнера пеллетами;
  • проверка давления воды, подпитка до норматива при необходимости;
  • открытие дымовой заслонки;
  • розжиг – пультом управления или вручную;
  • проверка соответствия параметров проекту;
  • остановка после выгорания;
  • контроль температуры теплоносителя для недопущения образования конденсата.

Распространённые ошибки

  1. Отсутствие контроля температуры обратки.
  2. Неудовлетворительная герметичность газового контура, снижение КПД из-за утечки пиролизного газа;
  3. Плохая теплоизоляция основания, вызывающая конденсацию и выделение вредных веществ.
  4. Несоответствие размеров котельной требованиям пожарной безопасности, не позволяющее обслуживать бункер или шнек.

Пеллетные котлы отличаются эффективностью, простотой эксплуатации, а также длительным временем автономной работы. Но достичь оптимальные параметры можно только в случае правильного выбора оборудования, монтажа и наладки.

Удачных покупок! Берегите себя и своих близких!

Что представляет из себя пеллетный котел

Пеллетные котлы отапливаются небольшими гранулами, называемыми пеллетами.

Твердотопливные котлы получили спрос среди многих потребителей. В связи с отсутствием газа, дрова и уголь остаются единственными дешевыми видами топлива. Электрические котлы мы в учет не берем – электроэнергия стоит дорого, а расходуется в гигантских количествах. И чем больше домовладение, тем выше расход. Поэтому твердотопливные модели остаются востребованным товаром на отопительном рынке.

Совершенствование отопительных технологий привело к появлению нового вида топлива – это пеллеты. Они изготавливаются из древесных щепок и прочих горючих отходов, в результате чего на свет появляются горючие гранулы, дающие большое количество тепловой энергии. Вот основные преимущества пеллет:

  • Удобство хранения – они поставляются в мешках, которые можно просто сложить в определенном месте;
  • Удобство дозировки – в отличие от тех же дров, мы можем закинуть в топку пеллетного котла строго определенное количество топлива. Также следует отметить более удобную загрузку, что связано с сыпучестью гранул;
  • Доступность и дешевизна – по своей сути, пеллетное топливо является продуктом переработки различных отходов (древесная стружка, шелуха, остатки растений), поэтому оно отличается доступной стоимостью;
  • Неплохая теплотворная способность – 1 кг пеллетных гранул вырабатывает примерно 5 кВт энергии;
  • Безопасность – пеллетам не свойственно самовоспламеняться, они не боятся сырости и высокой температуры окружающей среды;
  • Возможность работы в автоматических пеллетных котлах – создать систему автоматизированной подачи дров проблематично, а вот с пеллетами таких проблем нет. Да и котлов таких в продаже полно.

Котлы на пеллетах действительно удобны в эксплуатации, они не требуют частого обслуживания и больших затрат на топливо.

Несомненным достоинством пеллетного топлива является и то, что его можно использовать практически в любых твердотопливных котлах, а не только в специализированных.

Давайте теперь глянем, что представляют собой котлы на пеллетах и как они работают. Мы будем рассматривать специализированные котлы, а не универсальные. Их конструкция состоит из нескольких основных частей – здесь присутствуют горелка, теплообменник, автоматика и система подачи топлива. Принцип работы заключается в том, что пеллетное топливо подается в камеру сгорания, воспламеняется и отдает тепло в теплообменник.

Устройство и принцип работы котлов, работающих на пеллетах.

В отличие от традиционных твердотопливных котлов, пеллетные модификации обладают не самыми большими камерами сгорания – сюда не закладываются крупногабаритные дрова, так как оборудование работает только на пеллетах. Исключение составляют универсальные модели, которые рассчитаны на работу не только с пеллетным топливом, но и с дровами/углем.

Котлы на пеллетах часто оснащаются системами автоматизированной подачи топлива. Они комплектуются небольшими (или очень большими) бункерами, куда загружаются топливные гранулы. Отсюда, по трубе небольшого диаметра, они поступают в шнековую систему подачи топлива. Она отправляет пеллеты в камеру сгорания, где они сгорают с выделением большого количества тепла. Далее раскаленный воздух с продуктами сгорания проходит через теплообменник, отдавая тепло в отопительную систему.

Виды древесных пеллетов

Пеллентные котлы отопления были изобретены немецкими инженерами в конце 20 века. Очень быстро эти устройства получили признание и широко распространились в Европе, ведь они очень экономили ресурсы. В настоящее время котлы на пеллетах широко распространены и в России.

Работают эти твердотопливные котлы на опилках, которые являются отходами деревообрабатывающей промышленности. Опилки прессуют в форме цилиндров. Качество изготовляемой продукции зависит от сцепления частиц. При корректном изготовлении простой конструкции пеллетного котла для отопления, поверхность должна быть абсолютно гладкой. Это главный показатель, что при производстве этого топлива использовали натуральные древесные продукты.

Виды древесных пеллетов бывают следующие:

  • Для использования в жилых помещениях применяются белые пеллеты с плотной структурой. Изготавливаются они из твердых пород дерева, кору с них снимают.
  • Для использования в производственных помещениях используются темные пеллеты, которые изготавливаются из дерева с корой. Плотность этого топлива меньше, больше вредных отходов.

Виды древесных пеллетов

Также существует технология изготовления пеллетов из сельскохозяйственных отходов, но они менее эффективны в использовании.

Как выбирать пеллетный котел

Технические особенности одной из моделей пеллетного котла

Поскольку пеллетный котёл относится к дорогостоящему оборудованию, то необходимо привлекать специалистов по тепловым расчётам и проектировщиков. Такой подход позволит заранее оценить возможность установки подобранной по техническим характеристикам модели и не создать лишних проблем в процессе эксплуатации.

Критерии выбора

При выборе пеллетного котла нужно обращать внимание на ряд параметров:

  1. габаритные размеры, массу, нормативные требования к площади помещения;
  2. минимальную и максимальную мощность котла, при которых он стабильно работает и не уходит в защиту;
  3. наличие энергосберегающих функций – датчиков и автоматики, обеспечивающих экономный расход топлива и электроэнергии;
  4. объём загрузочного бункера, определяющий время автономной работы;
  5. тип установленной горелки, отвечающей за качество поджога и горения топлива, а также длительности её эксплуатации;
  6. возможности расширения функциональности;
  7. тип установленного теплообменника внутри топочной, его площадь, форму и материал.

На что обратить внимание при выборе агрегата

При выборе пеллетного котла надо также поинтересоваться наличием гарантии на оборудование, а также обратить внимание на качество сборки. Именно от этих факторов зависит срок службы агрегата, возможности по восстановлению его работоспособности в случае возникновения аварийных или других непредвиденных ситуаций

Корпус обязательно должен быть герметичным и качественно заваренным. Наличие любых, даже небольших щелей, повышает уровень опасности в эксплуатации.

Дверцы топочной и зольника должны иметь достаточные габариты, чтобы можно было без проблем получить доступ к обслуживаемым узлам. Особенно это касается теплообменника и шнека, от которых напрямую зависит теплоотдача и КПД.

Результат экономии на приобретении котла — протечка теплообменников. Стоимость установки нового составляет 20-30% от цены на новое оборудование, а ремонт в большинстве случаев дорогостоящий и не всегда экономически невыгодный.

Стоит также изучить техническую документацию оборудования, чтобы выяснить, какой у него тип питания от электросети: одно- или трёхфазный.  В зависимости от потребляемой мощности может потребоваться прокладка отдельной линии проводов от счётчика, а также установка защитных автоматических выключателей.

Лучше выбирать теплообменник пластинчатого типа, а не трубного, так как первый имеет большую площадь поверхности, поэтому он более эффективный. Однако в обслуживании такая комплектующая более проблемная, так как очищать ее достаточно сложно, особенно со стороны противоположной от дверцы топочной.

Минусы пеллетного отопления

Высокая стоимость оборудования. Отечественный котел мощностью 20 кВт обойдется в 170 — 200 тыс. руб; импортный, от производителя с хорошей репутацией на российском рынке, будет стоит 200-250 тыс. и более

Важно понимать, что дымоход и его монтаж в эту сумму не входят.
Большие габариты и вес. Пеллетный котел 20 кВт весит от 200 до 400 и более килограммов, при этом снабжен бункером объемом 150 – 300 л

Понятно, что установка такого оборудования может быть только напольной.
Большая площадь топочной для пеллетного котла. В среднем на один котел необходимо не менее 9 м2 площади, так как по требованиям безопасности зазор между котлом и стеной (или другими конструкциями) должен составлять не менее 1 м с каждой стороны, а для устройства с боковым обслуживанием его желательно увеличить до 1,5 м.

Пеллетный котел в котельной

  • Пеллетный котел абсолютно зависим от электричества и при отключении электропитания использоваться не может.
  •  Загрузка пеллет требует трудозатрат. Догружают бункер вручную; вполне можно себе представить, сколько килограммов топлива придется перенести на себе, если емкость бункера исчисляется сотнями литров.
  • Котлу требуется регулярная чистка, при постоянном использовании это нужно делать 2 раза в месяц. Пренебрежение этим правилом может привести к поломке шнека подачи топлива, к тому же нагар снижает КПД котла.
  • Для хранения пеллет необходимо отдельное большое помещение. Если дом используется для постоянного проживания, то на один отопительный сезон может потребоваться до 10 тонн пеллет — это примерно 20 м3. Хранить пеллеты под открытым небом или под навесом нельзя: они очень гигроскопичны (недаром из них изготавливают недорогие наполнители для кошачьих лотков), а сжигание сырых пеллет приводит к скоплению креозота в котле. Поэтому основное требование к помещению для их складирования – хорошая гидроизоляция, более-менее постоянная температура и удаленность от источников огня и сильного нагрева.

Загрузка пеллет в котел

Классификация комбинированного оборудования

Существует несколько разновидностей пеллетно-дровяных котлов. Их можно классифицировать по нескольким признакам.

По типу горелки

Существуют 3 вида устройств для сжигания пеллет:

  • факельные;
  • объемные;
  • каминные.

Первые обладают следующими преимуществами:

  • простой в исполнении конструкцией;
  • надежностью;
  • компактностью;
  • нетребовательностью к качеству топлива.

Недостатки:

  • ограниченная мощность;
  • горизонтально направленное пламя, что обуславливает неравномерный нагрев котла.

Пеллетно-дровяные котлы различаются по типу горелки.

Достоинства объемной горелки:

  • неограниченная мощность;
  • более высокий, чем у факельной, КПД.

Недостатки:

  • сложное устройство;
  • большой размер;
  • высокие требования к качеству гранул;
  • зависимость от угла наклона (с увеличением возрастает количество шлака вплоть до остановки подающего механизма);
  • длинный шнек (образует древесную пыль, негативно влияющую на работу приспособления).

Каминная горелка позволяет любоваться пламенем. Она оснащена чашей, в которую сбрасываются пеллеты. Воздух подается в зону горения снизу.

По материалу теплообменника

Котловые баки бывают:

  • стальные;
  • чугунные.

Котловые баки бывают стальными.

К достоинствам первых относятся:

  • низкая стоимость;
  • малый вес;
  • ремонтопригодность;
  • пластичность.

Литые чугунные теплообменники прочны и не ржавеют, потому работают более 25 лет. Но они:

  • дорогие;
  • тяжелые;
  • хрупкие – при поступлении холодной воды и при ударах могут треснуть;
  • не подлежат восстановлению.

По способу загрузки

В разных моделях скорость подачи гранул регулируется 2 методами:

  • автоматически;
  • вручную.

В большинстве моделей подача гранул регулируется вручную.

Второй способ неудобен, т.к. пользователю приходится самостоятельно следить за температурой теплоносителя.

По количеству контуров

Простой котел оснащен 1 теплообменником, подключаемым к системе отопления. Такие агрегаты называют 1-контурными.

Есть модели, дополнительно выполняющие функцию водонагревателя. Они называются 2-контурными и могут быть оснащены:

  • вторичным теплообменником;
  • бойлером.

В первом случае осуществляется проточный нагрев. Когда пользователь открывает кран с горячей водой, 3-ходовой клапан отсекает систему отопления и рабочая жидкость начинает циркулировать через вторичный теплообменник. При большом расходе по ГВС батареи недополучают тепло.

Котел с бойлером более практичен. Он обладает такими достоинствами:

  • греет воду только в те моменты, когда отопительный контур не нуждается в тепле;
  • производительность по ГВС всегда высокая и не зависит от мощности.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
