Печь булерьян своими руками: мастер-класс по изготовлению

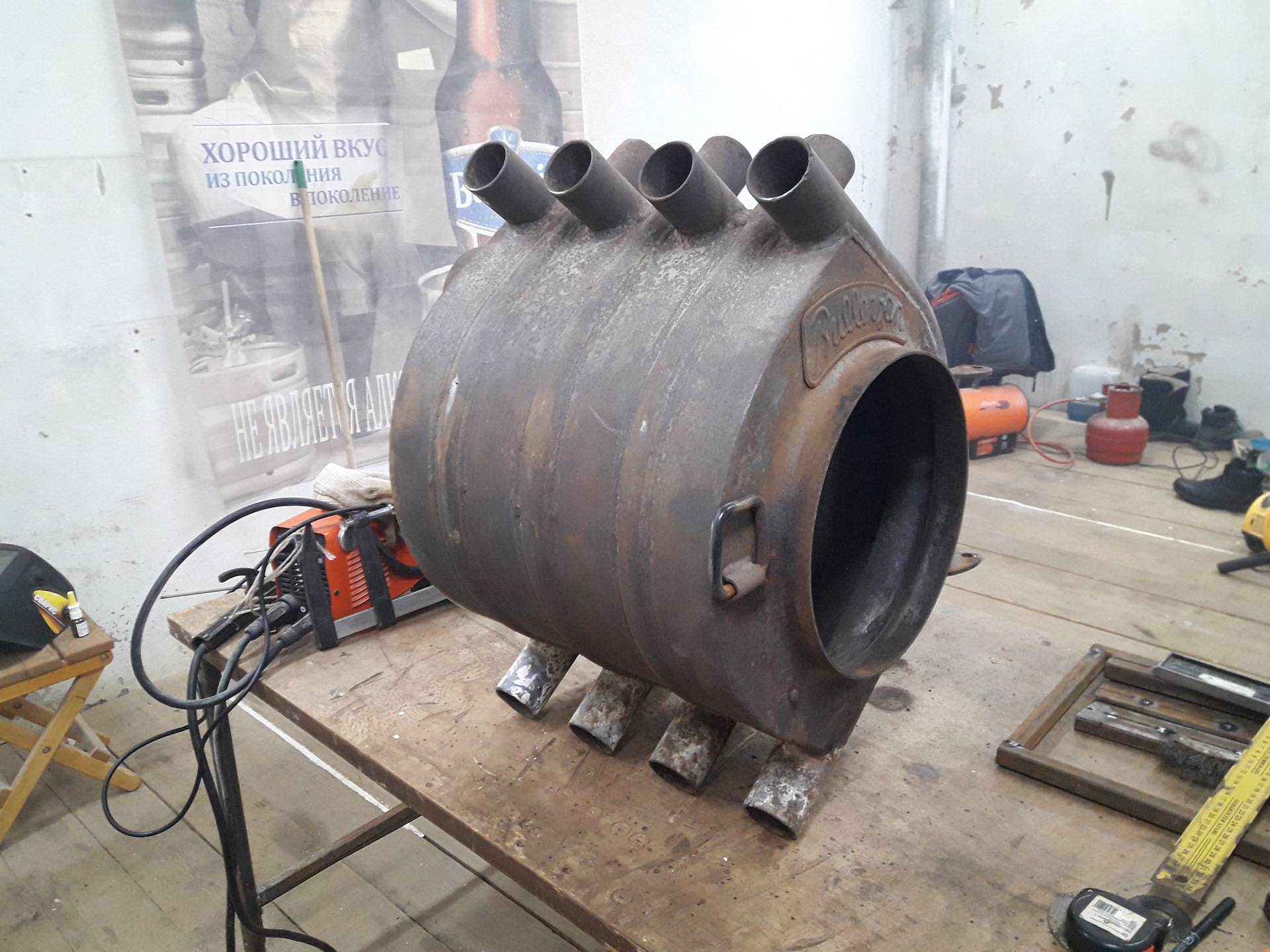

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Руководство

Булерьян

Удачной работы!

Особенности конструкции

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

КПД печи в пределах 60-80%. При наличии специального экономайзера КПД достигает максимума. На вертикальном отрезке трубы происходит вторичный дожиг. Причем процесс горения пульсирующий.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Изготовление

Как уже было сказано выше, печь Булерьян вполне можно изготовить самостоятельно. Конечно, ее конструкция относится не к самым простым, и процесс займет больше времени, чем в случае с обычной буржуйкой. Чтобы максимально сократить время на изготовление, рекомендуем не составлять чертеж, а найти готовый в открытом доступе. Все конструкции Булерьян практически одинаковы, поэтому можете ориентироваться на уже существующие проекты, проверенные другими людьми.

После того как найдете чертеж, изготовьте по нему лекала соответствующих размеров. Это значительно упростит в дальнейшем процесс раскройки металла. Лекала вполне можно сделать из картона.

Помимо этого, вам понадобится следующее:

листы металла. Их толщина должна составлять от 5 до 6 миллиметров. Более тонкие листы использовать нельзя, так как они быстро прогорят,
трубы. Они тоже должны быть металлическими. Толщина стенок элементов та же — 5–6 миллиметров. Наружный диаметр может варьироваться от 5 до 6 сантиметров,
трубогиб. Этот инструмент необходим для придания изгиба трубам,
строительный уровень. Нужен для проверки ровности установки всех элементов. перекосы в процессе изготовления допускать нельзя, поскольку это приведет к снижению эффективности работы конструкции,
сварочный аппарат и электроды для работы с ним. Конечно, желательно приложить к этому еще и умение работать с данным видом оборудования, но даже в случае отсутствия опыта вы можете получить его, заранее потренировавшись на нескольких ненужных металлических элементах. Также для работы со сварочным аппаратом запаситесь средствами защиты: перчатками, очками и т. д. Это требование техники безопасности следует выполнять неукоснительно. В противном случае, сварочные работы могут привести к серьезным травмам,
труборез. Нужен для нарезки трубы на сегменты необходимого размера,
вспомогательные инструменты. В их число входят: рулетка, угольник, маркеры для нанесения разметки, шлифмашинка и тому подобные мелочи.

Для начала, займемся подготовкой всех элементов, из которых будет состоять конструкция. Берем металлическую трубу, измеряем ее, размечаем так, чтобы получилось 8 сегментов, и нарезаем с помощью трубореза. Длина каждого элемента должна составлять 120 сантиметров. Теперь формируем изгиб каждой трубки с помощью трубогиба. При этом нужно задать радиус 225 миллиметров.

С трубами разобрались, принимается за раскройку металла. Тут все просто — возьмите заранее заготовленные лекала, нанесите по ним разметку на лист и вырежьте все детали, включая дверцы, патрубки, ящик для золы и т. д. Следует учесть, что корпус печи будет состоять из нескольких полос, их ширина должна быть чуть больше наружного диаметра заготовленных трубок. На каждом конце такой полосы сделайте овальный надрез. Это необходимо для последующих сварочных работ.

Патрубки для входа воздуха и выхода дыма можно сделать двумя способами. Первый — это выкроить и свернуть в кольцо полоски из металлических листов. Второй способ — просто взять какую-нибудь подходящую трубу и разрезать на куски.

Полезные советы по эксплуатации

“Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

На базе печки булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото из

Бурельян в качестве основы автономного отопления

Основа воздушного отопления

Подключение воздуховодов их гофры к трубам печи

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты

Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

https://youtube.com/watch?v=f2kPfaiW3A4

Что понадобится, чтобы сделать конвекционную печь типа «Бренеран»

Для того чтобы получить по-настоящему надёжный и долговечный отопительный агрегат, его делают из толстого металла. Лучшим материалом считается жаростойкая котловая сталь, которую можно купить в специализированных конторах. Перед тем как приступить к работе, подготавливают:

стальной листовой прокат толщиной не менее 5 мм размером 1000х2000 мм;
лист жаростойкой стали толщиной 6 мм шириной 400 и длиной 700 мм;
небольшой отрезок стального листа толщиной 3–4 мм для изготовления задвижек;
стальную трубу Ø110 мм — 4 метра;
круглую толстостенную трубу Ø57 мм или профильную металлическую трубу толщиной от 4 мм и размерами не менее 60х60 мм — более 10 м;
трубку стальную Ø15 мм — 40 см;
кольца для дверцы, отрезанные от трубы Ø350 мм;
мощные петли для крепления загрузочного люка;
ручку с запирающим механизмом для дверцы;
отрезки стального прутка Ø8 мм для изготовления рычагов воздушной и дымовой заслонок;
асбестовый шнур.

Инструменты и приспособления, которые понадобятся в процессе изготовления канадской печи:

мощный трубогиб;
сварочный аппарат;
угловая шлифмашина (болгарка);
отрезной и зачистной диски;
электродрель и набор свёрл для работы по металлу;
молоток;
рулетка.

Детали точной конфигурации можно получить, раскраивая толстый металлический лист газовым резаком

Как устроена печь булерьян

Устройство печи булерьян представляет собой симбиоз твердотопливного котла длительного горения и буржуйки. Оно состоит из:

Топки цилиндрической или каплевидной формы;
Нескольких (обычно трубок, изогнутых по синусоиде. Они располагаются внутри корпуса и выступают наружу лишь на 1/3 своей длины. Данная конструкция теплообменника – это главная особенность печи и предмет гордости канадцев;
Круглой или квадратной трубы, шибера, дымохода.

Устройство и принцип работы печи

В основе принципа работы булерьяна лежит уникальное строение топки, состоящей из 3 отсеков:

В нижней части печи устанавливают стальную решетку, толщиной в 4-5 мм и больше. Данный отсек используется для хранения и перегорания топлива;
Ее верхний отсек отделяется стальным листом с небольшими отверстиями, улучшающий воздухообмен. В ней расположены специальные впрыски воздуха, при помощи которых происходит полное дожигание древесного газа;
Все остальное пространство используется как вторичная камера, в которой догорают газы, выделяющиеся при горении топлива.

Еще одной важной деталью является герметическая дверка. Она препятствует оттоку тепла и обеспечивает максимально высокий КПД

Вместе с ней монтируют патрубок, выполняющий функции поддувала при помощи встроенного поворотного дросселя.

Приступаем к работе

Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.

Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.

Подготовленные трубы сваркой соединяются в единую конструкцию.

Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.

Трубы печи булерьян

Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.

Трубы в печи булерьян

Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.

Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.

Этап создания печи булерьян своими руками

Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.

К наружной стенке привариваются петли и можно уже закреплять дверцу.

К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.

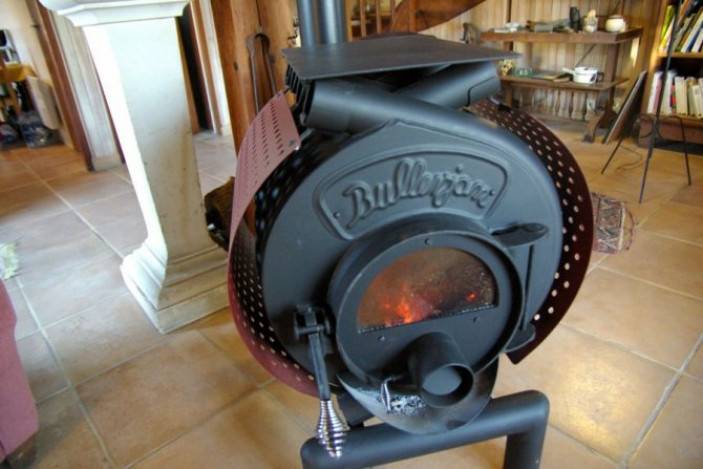

Варианты серийного исполнения печей булерьян

Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.

Теперь из кусочков труб делаем ножки и печь можно испытывать.

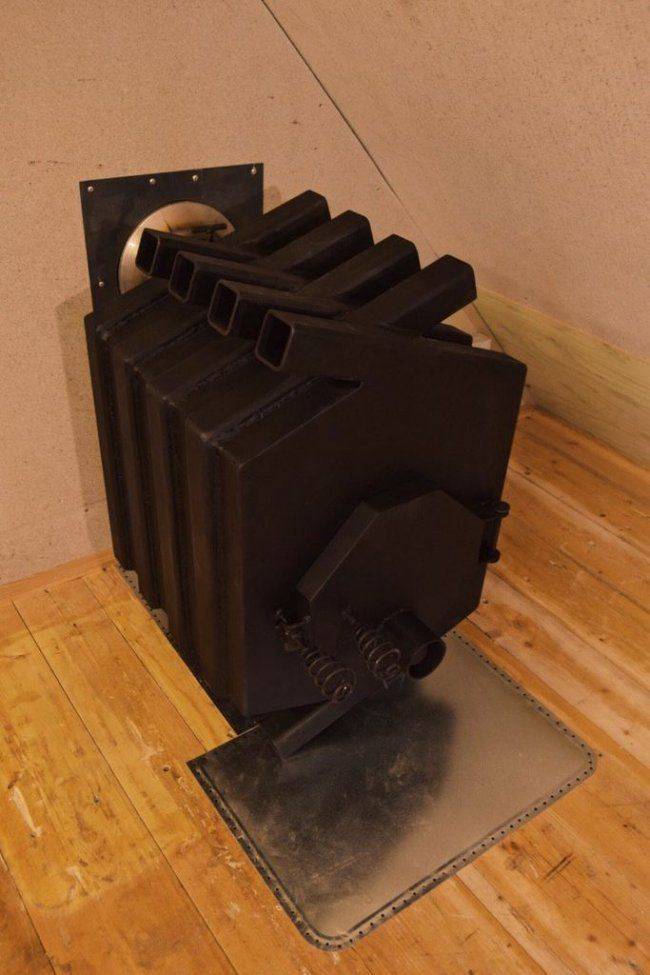

Готовая печь булерьян, изготовленная самостоятельно

В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.

Обзор печи булерьян

Как работает конструкция

Котел Булерьян обогревает помещение намного быстрее по сравнению даже с усовершенствованными устройствами. Агрегат придумали в Канаде специально для лесорубов, которые нуждались в теплых помещениях. Булерьян и печь Бренеран – синонимы, еще агрегат называют буллером.

Где используют печь

Булерьян используют, чтобы отопить следующие объекты:

частные загородные дома, коттеджи и дачи;
ангары, гаражи, предприятия;
холлы и залы квадратурой до 300 м. кв.;
теплицы, парники.

Чтобы обогреть от одной печки несколько изолированных друг от друга помещений используют металлорукава, которые надеваются на края труб и гибко разводятся по комнатам. При этом для максимизации теплового эффекта рекомендуют применять вентилятор, обладающий нагнетательными свойствами.

Принципы функционирования

За основу работы инженеры техплотехники взяли печь-калорифер или трубно-конвекционный воздушный котел медленного горения.

Котлы для обогрева воздушным потоком зданий

Котел Бренеран представляет собой комбинацию простейшей буржуйки с дровяной печью; схема сборки создает конвекцию принудительного типа, которая быстро нагревает воздух в помещении и плавно распространяет тепло в пространстве.

Принцип работы печи длительного горения для дома следующий: холодный воздух всасывается в агрегат снизу, а прогретые воздушные массы поднимаются вверх. Сплетенные трубы, соприкасаясь с топкой, греют находящийся внутри воздух до 150 градусов. При этом поверхность печи нагревается, в отличие от буржуйки, умеренно, не выжигая кислород.

Если купить готовый агрегат, придется потратить 200 долларов, поэтому с целью экономии хозяева изготавливают печь Булерьян своими руками

Для этого важно понимать, что устройство функционирует по газогенераторному принципу. То есть, в нижней камере печи сгорает горючее, а образованные при этом газы переходят в инжекторы, предназначенные для полного сжигания газообразных веществ

Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%.

На дверце агрегата расположен регулятор мощности, с помощью которого контролируют температуру нагретого в печи воздуха. Для этих же целей применяют и расположенный на дымовом патрубке регулятор-газификатор.

Печь длительного горения своими руками функционирует в нескольких режимах:

Газификация.
Быстрый нагрев.

Работа режимов направлена на достижение одной цели: быстрый нагрев помещения и долговременное удерживание комфортной температуры. Пространство нагревается за 20 минут. После этого в печку кладут топливо в виде древесины и переводят агрегат в газификационный режим. Делается это с помощью заслонок.

На протяжении 8-12 часов, когда работает одна закладка горючего, температура выходящего из котла воздуха равняется 50 градусам, чего хватает для поддержания тепла.

Устройство работает от твердого топлива. Кроме древесины применяют брикеты из торфа, бумажные и деревоперерабатывающие отходы.

Срок работы печи при условии правильной сборки бесконечен, хотя производитель ограничивает его 2 годами.

Котел в интерьере помещения

Изготавливаем самодельный Булерьян

Данная печь обладает широкой сферой применения. Она годится для обогрева жилых домов, дачных построек и хозяйственных помещений. Если нужна хорошая печь для гаража, Булерьян станет достойным решением – быстродействующим и эффективным. Буквально через 15-20 минут после розжига в вашем гараже установится комфортная и теплая атмосфера.

Печка Булерьян, сделанная своими руками, порадует простотой в эксплуатации и неприхотливостью к топливу. Впрочем, поленья для нее должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет происходить с затруднениями. Повышенная влажность дров приводит и к большому количеству конденсата. Давайте же посмотрим, как собрать ее своими руками.

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

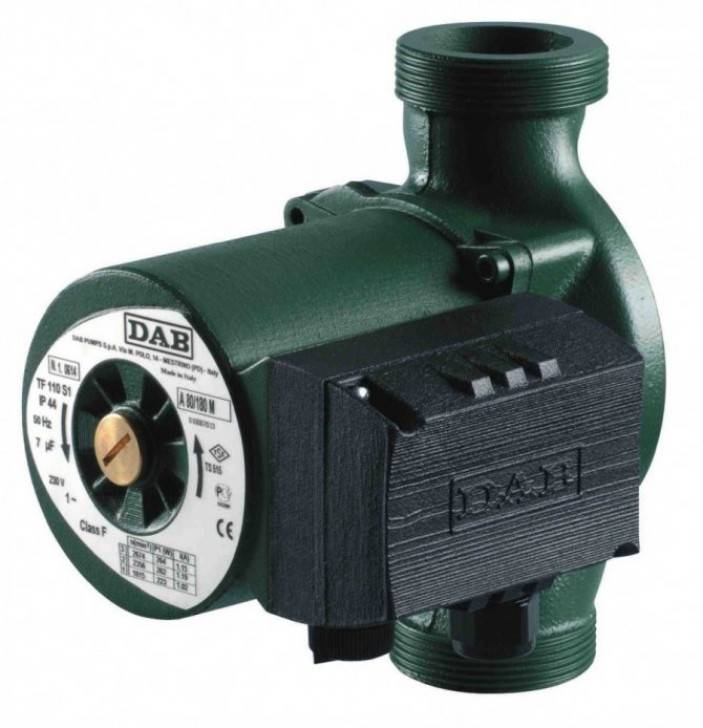

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Печка булерьян: положительные и отрицательные стороны

Такая печь как булерьян имеет множество преимуществ: достаточно быстро нагревает помещение, большие дрова могут гореть долгое время, еще такая печь безопасна и имеет коэффициент полезного действия около восьмидесяти процентов. Конструкция такой печи отлично продумана, а найти плохие отзывы о ней сложно.

Минусы печи булерьян:

Высокое требование к топливу. Для такой печки используют исключительно топливо из дров или же переработанную древесину такую как: щепки, бумага, картон, брикеты и пеллеты. И при таком топливе оно должно быть сухое.
Накопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как вылить возле двора или дома его нельзя ,он очень ядовит.
В дымоходной трубе очень быстро накапливается сажа и ее нужно периодически чистить. Образование сажи, получается, от использования сырых дров. А если использовать исключительно сухое топливо, то чистка будет требоваться гораздо реже.

Для данной печки это все минусы. Если вести разговор о самостоятельном изготовлении такой печки, то с практической стороны это сложная конструкция, которая имеет огромное количество сварных швов и требование к ним. И если у вас нет опыта по проведению сварочных работ. Лучше приобрести новую печь, а цена ее не сильно высокая, если сравнивать на затраты на материал для самостоятельного изготовления.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
металлический лист, имеющий толщину 4 мм;
маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
отрезок трубы для дымохода диаметром 10−12 см;
петли для дверцы;
асбестовый шнур;
запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Техника безопасности

Принцип работы

Первая особенность печи заключается в ее внешнем виде. Он довольно оригинален. Оборудование представляет собой большой горизонтально стоящий цилиндр, на верхней части которого крест-накрест расположены трубки. Оформление печи может быть довольно разнообразным. В магазинах представлены как откровенно кустарные модели, так и очень эстетичное оборудование, которое не стыдно поставить даже в гостиной.

По сути, печь Булерьян представляет собой современный конвектор. Принцип работы схож со всем подобным оборудованием. Холодный воздух поступает внутрь устройства, нагревается там и выходит через те самые трубы, которые расположены наверху. Таким образом, помещение прогревается очень быстро за счет воздушных конвекционных потоков.

Подогрев воздушных масс осуществляется за счет сгорания твердого топлива. Причем схема и конструкция печи сделаны таким образом, что процесс горения происходит очень медленно. Одной закладки дров хватает на 12 часов. Таким образом, загружать топливо можно лишь дважды в сутки, что очень удобно, не говоря уже об экономии денежных средств, затраченных на приобретение ресурсов.

Наличие трубок играет положительную роль не только для конвекционного прогрева помещения, но и для общей безопасности печи. Благодаря постоянному выводу горячего воздуха ее стенки всегда обладают приемлемой температурой, поэтому можно не бояться ожогов при случайном прикосновении.

Для сравнения, если вы ненароком тронете обычную буржуйку, то последствия могут быть очень серьезными. Впрочем, сравнивать Булерьян с этой печкой — все равно, что сравнивать оперный театр с деревенским кукольным представлением. Канадское оборудование обладает идеальной конструкцией, которая позволяет говорить лишь о достоинствах устройства.

Одним из них, кстати, является возможность подсоединения теплообменника, через который прокладывается контур системы водоснабжения. Таким образом, вы получаете не только отопительный прибор, но и отличный проточный водонагреватель.

Что касается длительного горения топлива — оно осуществляется за счет пиролиза. Дело в том, что при сгорании дров выделяются соответствующие продукты, которые содержат в себе очень много тепловой энергии. В обычных печках дым сразу выходит по трубе на улицу, тем самым сильно снижая эффективность работы конструкции.

Но в Булерьян предусмотрена иная система. Топливо сгорает в условиях наличия очень небольшого количества кислорода. А вот пиролизные продукты, которые выделяются во время этого процесса, соединяются с уже более насыщенным воздухом и от этого загораются. Таким образом, получение тепловой энергии от одной порции дров происходит в два этапа.

В результате теплоотдача получается максимальной — вы берете от каждой закладки топлива всю тепловую энергию, которая из них выделяется. В итоге коэффициент полезной деятельности составляет около 80%, что очень хорошо. Что касается обогрева помещений, то для этого производительность печи тоже прекрасна. В процессе работы конструкции за час из нее выходит пять и более кубометров горячего воздуха. Этого вполне хватает даже для больших комнат.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
