Особенности конструкции
Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.
Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.
Буржуйка Булерьян состоит у нас из следующих частей:
- Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
- Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
- Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
- Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
- Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.
Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.
Именно простота конвекционной печи Булерьян (ее еще называют печью Бренеран) и дала ей заслуженную популярность.
Именно такой необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной.
Для того чтобы вы смогли прочувствовать все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров с ограниченной подачей кислорода выглядит как тление с выделением продуктов пиролиза. Поступая в верхнюю камеру дожигания, они воспламеняются и сгорают с выделением большого количества тепла – горение поддерживается за счет небольших инжекторов, встроенных в две конвекционные трубы.
За поддержание реакции пиролиза отвечают поддувало и шиберная заслонка. Именно они отвечают за ограничение подачи кислорода и медленное удаление продуктов сгорания. Благодаря этому тепло практически полностью отправляется в обогреваемые помещения.
Многие пользователи размышляют, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет более низким. Для увеличения эффективности придется дооснастить ее дополнениями, образующими конвекцию. Но догнать печь Булерьян буржуйка все-таки не сможет, как ни старайся. Булерьян – самая эффективная и продвинутая печь на сегодняшний день, обладающая предельно легкой конструкцией.
Булерьян на отработке не является твердотопливной печью. Но ее можно собрать своими руками, по схожей схеме, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также существует возможность приобрести уже готовую горелку. Но такая схема будет оправдана лишь в том случае, если у вас есть доступ к недорогим запасам этого нехитрого топлива.
Приступаем к работе
Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.
Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.
Подготовленные трубы сваркой соединяются в единую конструкцию.
Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.
Трубы печи булерьян
Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.
Трубы в печи булерьян
Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.
Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.
Этап создания печи булерьян своими руками
Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.
К наружной стенке привариваются петли и можно уже закреплять дверцу.
К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.
Варианты серийного исполнения печей булерьян
Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.
Теперь из кусочков труб делаем ножки и печь можно испытывать.
Готовая печь булерьян, изготовленная самостоятельно
В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.
Обзор печи булерьян
Основные неисправности и ремонт
Самой серьезной поломкой печи булерьян является прогорание той или иной ее части. Устранить такую неисправность можно, заварив поврежденную часть.
Также встречаются другие неисправности:
- Отсутствие или недостаток тяги. Эта неисправность вызвана засорением дымохода, его малой высотой или слишком плотно закрытыми дверями и окнами помещения. Следует прочистить дымоход, открыть форточку. Если не помогает — придется нарастить дымоход.
- Печь дымит. Так же причина может быть в закрытых форточках или засоренном дымоходе. Также возможен дополнительный подсос воздуха. Для решения проблемы необходимо открыть форточку, прочистить дымоход, уплотнить места, через которые происходит подсос.
- Ржавеет труба. Если это происходит, значит, в трубе скапливается слишком много конденсата. Нужно утеплить дымоход.
- Если трубы поддымливают, следует увеличить высоту дымохода и утеплить его.
Булерьян — экономичная и эффективная печь, которая оснащена двумя рядами труб для дополнительной конвекции воздуха. Интенсивная конвекция позволяет быстро нагреть помещение с использованием минимального количества горючих материалов.
Печь можно сделать самостоятельно, используя листовую сталь и стальные трубы, которые соединяются между собой путем сварки. Большинство неисправностей булерьяна связаны с недостаточной высотой, отсутствием утепления или засорением дымохода.
Облагораживание и модернизация
Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.
Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:
Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.
Разводка тепла по комнатам дома
Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:
Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.
Улучшение внешнего вида
Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.
Все каналы печки спрятаны

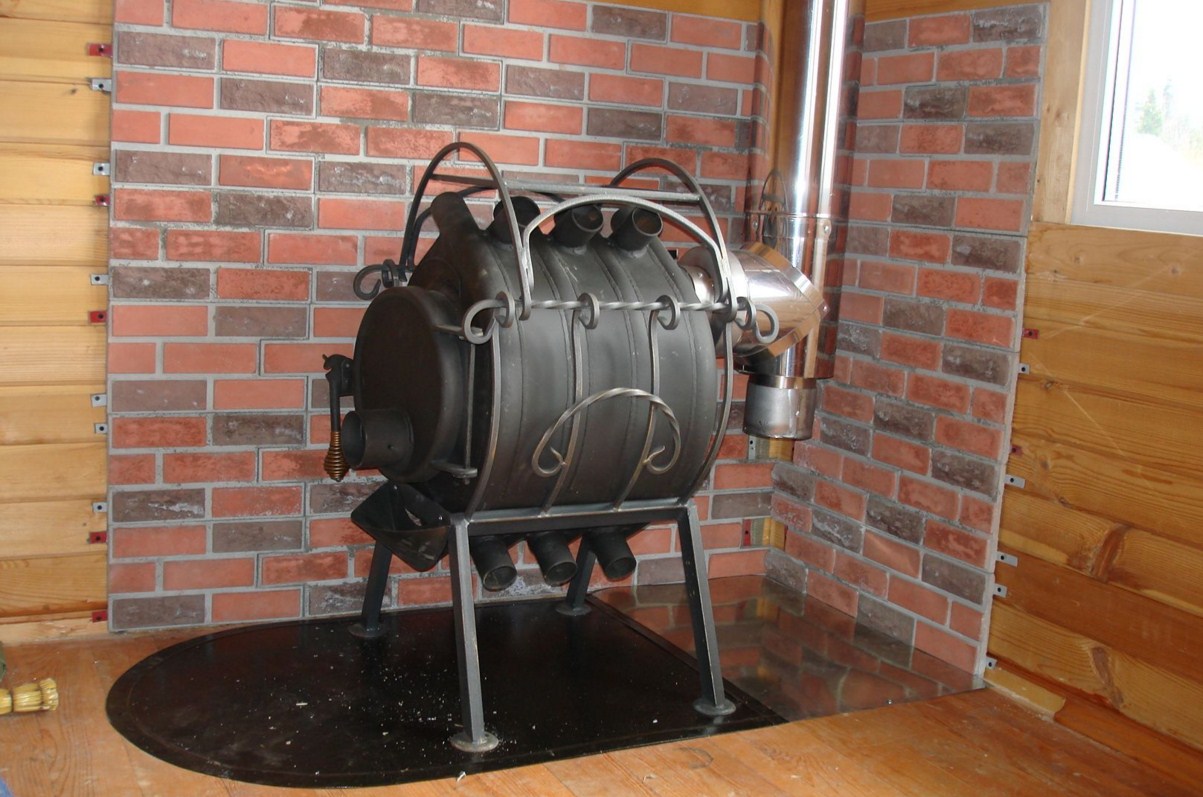

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:
Кирпичная стена
В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:
Булерьян под камин
Переделка буржуйки под жидкое топливо
Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.
Установка водяного контура
Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.
Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.
Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:
Достоинства и недостатки канадской печи
По сути являясь той же «буржуйкой», булерьян имеет особенное очарование и шарм, не так ли?
Специфика использования печи «Булерьян» изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всём мире. Конструкция отопительного прибора должна была обеспечивать:
- Мобильность. Поскольку вырубка деревьев предполагает постоянное передвижение по лесу, печь для лесорубов постоянно перевозится с одного места на другое, а из транспорта в помещение переносится на руках.
- Компактность. Агрегат должен иметь конфигурацию и размеры, которые дают возможность установить прибор в небольших временных постройках.
- Безопасность. Поскольку эксплуатация булерьяна предусматривает установку отопительного прибора непосредственно в жилой зоне, то его конструкция должна исключать возможность просачивания угарных газов. Сделать это возможным удалось за счёт герметичной рабочей камеры и решения в пользу однодверной схемы. Немаловажен и тот плюс, что конфигурация корпуса препятствует случайному касанию к раскалённому металлу тела печи.
- Производительность. Использование принудительной конвекции даёт возможность прогреть помещение за рекордно короткое время. Это условие выполняется благодаря системе каналов, которые ускоряют воздухообмен.
- Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причём в качестве горючего можно пользоваться дровами, корой, щепками, стружками и т. д. Топить печь углем не рекомендуется, поскольку из-за высокой температуры горения этого топлива металл корпуса перегревается и деформируется. Как следствие искривление геометрии прибора, не закрывающаяся топочная дверца, трещины в местах сварных соединений.
- Простота и надёжность. Разрабатывая конструкцию твердотопливного агрегата, инженеры учитывали, что он будет эксплуатироваться в удалённых от цивилизации местах. Для изготовления или ремонта канадской буржуйки не требуется специального оборудования или дорогостоящих материалов, а для эксплуатации печи новичком достаточно небольшого инструктажа.
Как видите, достоинства булерьяна были заложены в конструкцию ещё на этапе проектирования. Возможно, разработчики и не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно же, как и любая другая конструкция, конвекционная печь этого типа не лишена и некоторых недостатков. Прежде всего, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющийся водяной пар препятствует поступлению воздуха и снижает интенсивность горения, что приводит к уменьшению КПД. Кроме того, как и любая буржуйка, булерьян совершенно не держит тепло — достаточно топливу прогореть, как температура в помещении начинает падать.
Модельный ряд печей типа «Булерьян» содержит множество видов, отличающихся по мощности и конфигурации
К минусам конструкции можно отнести и то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят. Этот процесс сопровождается повышенным дымообразованием, которое приводит к выбросу вредных веществ и отложениям дёгтя в дымовом канале. Нередко маслянистым веществом покрывается внешняя часть дымохода и близлежащие участки крыши, что абсолютно не прибавляет картине привлекательности
Немаловажно и то, что при установке печки выдвигаются дополнительные требования по теплоизоляции и высоте дымохода, иначе эффективность её работы будет снижена
Как видите, агрегат не лишён недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее многочисленные достоинства булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке компактного твердотопливного оборудования.
Как сделать подставку под печь
Среди функциональных особенностей подставки можно выделить следующие:
- С ее помощью улучшается циркуляция воздуха в помещении.
- Повышается удобство при растопке и закладки дров.
- Легче будет вычищать золу в печи.
- Повышается уровень пожарной безопасности.
К тому же подставка потребуется и в том случае, когда печь будет устанавливаться в помещении. С ее помощью проще будет сделать дымоход.
Чтобы получить подставку необходимого размера нужно измерить длину и ширину печи и к этим параметрам прибавить по 3 см. Высота подставки может быть совершенно разной.
Переходим к изготовлению подставки. На чертеже указаны размеры подставки, которая выполнена из труб и уголков.
При помощи болкарки и круга по металлу обрезаем отрезки от трубы одинаковой дины 4 штуки. Это будут ножки конструкции. Верха ножек необходимо обрезать наискось одинаково, чтобы было проще приварить перекладины к ним.
Далее обрезаем два одинаковых обрезка для горизонтальных перекладин и с двух концов также обрезаем наискось.
В качестве горизонтальных перекладин послужат обрезки из уголков.
Теперь переходим к сварке конструкции. Все детали необходимо качественно и надежно сварить между собой сваркой.
Это самый простой и распространенный способ по изготовлению подставки.
Подставка под печь готова. Теперь только осталось установить на нее печь.
Особенности установки покупной и самодельной печей
Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:
- Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
- Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
- В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
- Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.
Булерьян своими руками / Мастерская / Uceleu.Ru
К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.
Покупаем материалы для изготовления печи
Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.
Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:
Подготовительные мероприятия
Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.
Изготовление скелета
Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.
Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.
На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.
Корпус и лабиринт дожига
Далее порядок действий такой: 1 Между ребрами скелета привариваются полосы стали. 2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри. 3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку. 5 В задней прорезается отверстие под патрубок. 6 Приваривается патрубок.
Изготовление дверки
Это самая сложная деталь булерьяна. Изготавливается дверка так: 7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра. 8 Вырезается диск и приваривается внутрь кольца. 9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см. 10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться. 11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки. 12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель. 13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.
Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян. Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня
Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.
Сборка дымохода
Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.
Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.
uceleu.ru
Схема устройства классического «Булерьяна»
Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.
На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой
Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.
Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.
Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.
Вторую сторону соединил с вентилятором.
Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.
Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.
Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.
Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.
Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Булерьян
Булерьян
Булерьян
Булерьян
Удачной работы!
Как работает конструкция
Котел Булерьян обогревает помещение намного быстрее по сравнению даже с усовершенствованными устройствами. Агрегат придумали в Канаде специально для лесорубов, которые нуждались в теплых помещениях. Булерьян и печь Бренеран – синонимы, еще агрегат называют буллером.
Где используют печь
Булерьян используют, чтобы отопить следующие объекты:
- частные загородные дома, коттеджи и дачи;
- ангары, гаражи, предприятия;
- холлы и залы квадратурой до 300 м. кв.;
- теплицы, парники.
Чтобы обогреть от одной печки несколько изолированных друг от друга помещений используют металлорукава, которые надеваются на края труб и гибко разводятся по комнатам. При этом для максимизации теплового эффекта рекомендуют применять вентилятор, обладающий нагнетательными свойствами.
Принципы функционирования
За основу работы инженеры техплотехники взяли печь-калорифер или трубно-конвекционный воздушный котел медленного горения.
Котлы для обогрева воздушным потоком зданий
Котел Бренеран представляет собой комбинацию простейшей буржуйки с дровяной печью; схема сборки создает конвекцию принудительного типа, которая быстро нагревает воздух в помещении и плавно распространяет тепло в пространстве.
Принцип работы печи длительного горения для дома следующий: холодный воздух всасывается в агрегат снизу, а прогретые воздушные массы поднимаются вверх. Сплетенные трубы, соприкасаясь с топкой, греют находящийся внутри воздух до 150 градусов. При этом поверхность печи нагревается, в отличие от буржуйки, умеренно, не выжигая кислород.
Если купить готовый агрегат, придется потратить 200 долларов, поэтому с целью экономии хозяева изготавливают печь Булерьян своими руками
Для этого важно понимать, что устройство функционирует по газогенераторному принципу. То есть, в нижней камере печи сгорает горючее, а образованные при этом газы переходят в инжекторы, предназначенные для полного сжигания газообразных веществ. Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%
Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%.
На дверце агрегата расположен регулятор мощности, с помощью которого контролируют температуру нагретого в печи воздуха. Для этих же целей применяют и расположенный на дымовом патрубке регулятор-газификатор.
Печь длительного горения своими руками функционирует в нескольких режимах:
- Газификация.
- Быстрый нагрев.
Работа режимов направлена на достижение одной цели: быстрый нагрев помещения и долговременное удерживание комфортной температуры. Пространство нагревается за 20 минут. После этого в печку кладут топливо в виде древесины и переводят агрегат в газификационный режим. Делается это с помощью заслонок.
На протяжении 8-12 часов, когда работает одна закладка горючего, температура выходящего из котла воздуха равняется 50 градусам, чего хватает для поддержания тепла.
Устройство работает от твердого топлива. Кроме древесины применяют брикеты из торфа, бумажные и деревоперерабатывающие отходы.
Срок работы печи при условии правильной сборки бесконечен, хотя производитель ограничивает его 2 годами.
Котел в интерьере помещения
Характеристики печи
На печь Булерьян возлагаются обязанности нагрева и поддержания температуры в здании. Она должна обладать следующими параметрами:
- Мощность. Булерьян можно сделать как маленькой, так и очень большой, и приспособить для работы в зданиях с объёмом воздуха до 1500 м 3 .
- Лёгкость. Печь не занимает много места при хранении или транспортировке, не требует высоких дымоходов.
- Технологичность и простота производства. Печь может изготовить любой грамотный сварщик в гараже.
- Высокий КПД. Достигается благодаря большой плоскости теплообмена и полному сгоранию топлива.
- Длительное горение. Правильно эксплуатируя, достаточно одной-двух закладок дров на сутки.
- Всеядность. Топить можно сухой древесиной в любом виде.
- Оригинальный внешний вид. При должном технологическом уровне изготовления печка способна украсить интерьер загородного дома в индустриальном стиле.
Вопрос — ответ
Есть ли ограничения при выборе места установки булерьяна?
Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.
Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?
Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.
Что нужно учитывать при выборе параметров печи?
Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.
Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?
В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.
Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?
Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.
Можно ли использовать поверхность печи булерьян для бытовых нужд?
Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.
Какое топливо подходит для булерьяна?
Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.
- Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
- Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
- Как сделать самодельный вибростол своими руками: устройство и принцип работы, список материалов и инструментов, этапы изготовления, вариант для расформовки и с ручным приводом, обзор 6 лучших готовых моделей, их плюсы и минусы
- Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты
