Как сделать парогенератор своими руками

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для данного типа парообразователя подойдёт эмалированная либо оцинкованная глубокая посуда. Лучше использовать для изготовления агрегата скороварку по той причине, что внутри неё уже встроен нагревательный элемент, к тому же она отличается отменной герметичностью. При создании паровой установки для самогонного аппарата следует снабдить агрегат предохранительным клапаном. Данный элемент необходим для стравливания давления внутри ёмкости. Помимо этого, потребуется закрепить штуцер, который необходим для вывода потоков пара.

Чтобы контролировать уровень воды внутри ёмкости, нужно установить трубку (гофрированный металлический шланг). Для контроля над температурой нагрева рекомендуется использовать термометр. Что касается перегонного куба, в этот элемент конструкции нужно также установить штуцер, предварительно просверлив в его нижней части отверстие. К нему следует подключить пароотвод и перфорированную трубку, закрученную по спирали. Через неё выводятся потоки пара. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Парогенератор для бани своими руками

Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.

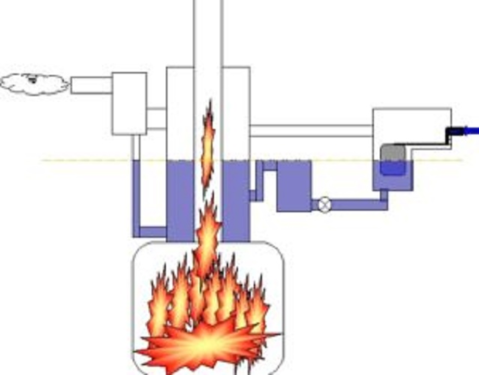

Инструкция по созданию печного парогенератора для бани

Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).

Делается конструкция по такой схеме:

1. Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.

Укладываем слой камней.

Устанавливаем паровые пушки.

Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.

Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.

Материалы, которые понадобятся в процессе работы:

• Газовый баллон (от 4300 рублей);

Нагревательные ТЭНы (около 140 рублей за штуку);

Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

1. Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.

Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.

Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.

Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.

Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.

В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.

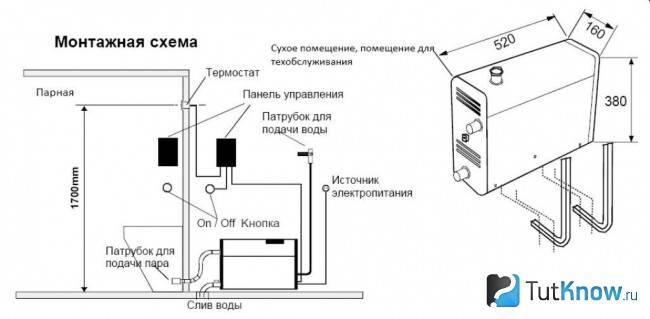

Устанавливаем парогенератор с помощью паропровода.

Подробнее о работе парогенератора для бани узнаете с видео:

голоса

Рейтинг статьи

Как сделать парогенератор

Прежде всего нужно будет определиться с мощностью генератора пара и его размерами. Для этих целей лучше всего использовать рекомендации по выбору мощности нагревателя в зависимости от объема парного отделения бани.

Далее выбираем объем емкости для воды. Обычно принимают, что на каждый 1 кВт/ч необходимо не менее 2-2,5 литров воды. К полученному объему добавляем еще столько же пространства в расчете на то, что в нормальном режиме емкость будет заполнена наполовину. Это обеспечит достаточную производительность, не будет оголения нагревательных элементов и заброса кипятка через выходное отверстие в помещение бани. То есть для двухкиловаттного ТЭНа парогенератора потребуется емкость не менее 6 л.

Какой вариант выбрать для собственной бани

Сразу нужно сделать оговорку, электродные и индукционные генераторы оказываются слишком небезопасными, чтобы строить и использовать их собственными руками в личной бане. Гораздо проще построить классический вариант парогенератора на ТЭНе или же установить в котел на твердом топливе так называемую паровую пушку или башню.

Варианты паровой пушки для засыпной каменки

Паровая труба или пушка отличается от обычного парогенератора принципом действия. Если в генераторе пар подается в парное отделение бани небольшими порциями, то пушка выдает огромное количество перегретого и сухого парового потока, накрывающего огромную площадь вокруг печки.

Конструктивно пушка представляет собой трубу из нержавеющей стали с перфорированными патрубками – отводами в нижней части. Паровую башню устанавливают в каменку печи и закладывают засыпкой.

Если нужно прогреть парилку бани, в раскаленную трубу через лейку заливают кипяток, очень горячий и сухой пар буквально выстреливает по сторонам от печи. Сделать паровую пушку для бани своими руками намного проще, чем строить генератор.

Можно использовать гофрированный металлический шланг или сварить из нержавейки «паук». Главное, чтобы после установки устройства точно знали направление выброса горячего пара, иначе можно получить тяжелые ожоги.

Используют пушку преимущественно для парилок большого объема, от 12 м3 и более. Если очень хочется, то для домашней или квартирной бани можно использовать модель, встраиваемую в стену.

Чем самодельный вариант парогенератора отличается от фабричного

Для того чтобы получить пар высокого качества, необходимо предусмотреть регулировку влажности горячей струи. У недорогих фабричных генераторов пара, как правило, имеется возможность регулирования расхода и интенсивности воды в баке. В более дорогих моделях уже имеется распыляющая пар форсунка и воздушная турбина, благодаря которой горячий поток выбрасывается на большое расстояние.

В парогенераторе высокого качества пар подается в помещение бани через жаровую насадку

В хороших итальянских парогенераторах обязательно предусмотрена осушительная насадка для пара или, проще говоря, жаровая труба. Обычный пар, истекающий из парогенератора, примерно на 40% состоит из капелек воды. Через 15-20 минут после работы генератора атмосфера в бане становится горячей, тяжелой и влажной. Поэтому на выходе устанавливается нержавеющая труба со встроенным нихромовым нагревателем. Проходя через нее, поток прогревается до 250оС и высушивается до 10% влажности. Примерно, как в лучших моделях каменки. В результате воздух в бане становится горячим, но сухим и легким для дыхания, быстро потеешь, и никаких ожогов. Именно ради такой атмосферы направлены все усилия по строительству парогенератора для бани.

Такую насадку несложно сделать для парогенератора своими руками, многие мастера переделывают профессиональные модели сушильных фенов. В этом случае воздушный поток в 450-500оС продувается через выходящий пар. Сама жаровая насадка без парогенератора неэффективна, только пережигает воздух. Но можно и не усложнять конструкцию и сделать парогенератор по типовой схеме для турецкой бани.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

• Медная трубка со специальными пароотводами — диаметр 1 дюйм.
• Тонкая медная трубка — диаметр 6 мм.
• Стальная воронка для залива воды.

Инструменты

• Водопроводная пайка (95% олово)
• Паяльник

Сборка конструкции паровой пушки

1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.

5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

1. Выбирается емкость подходящего типа и размера.
2. Устанавливается нагревательный элемент.
3. Обустраивается подача воды.
4. Обустраивается отвод пара.
5. Проводится тестирование готового изделия

Подбор емкости

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

• Проверить герметичность изделия наполнив его водой.
• Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
• Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
• Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Какой парогенератор подойдет для разных бань

Отбрасывая различия в традиционных способах строительства и выборе материалов для каждого вида бани, можно выделить главные особенности русской, финской парной и хамама, заключающиеся в действующем режиме температуры и влажности воздуха:

1. В русской бане нужно обеспечить температуру в среднем 60 и примерно такую же влажность воздуха в процентах.
2. необходима самая высокая влажность (до 90%), но невысокая температура (40-45).
3. В финской сауне сухой горячий (100) воздух с влажностью около 10-15%.

В хамаме, где требуется большое количество пара невысокой температуры, можно создать такой режим, выливая на горячие камни много воды, но нужен большой объем печи. Здесь незаменим парогенератор, который гарантирует выработку легкого дисперсного пара, а не тяжелого и сырого.

Русская парная является комбинацией сауны и хамама, вбирая их лучшие стороны. Добиваться нужных показателей можно с помощью достаточно производительного парогенератора, вырабатывающего пар повышенной температуры.

Дополнительным преимуществом использования парогенератора является ускоренный нагрев помещения (особенно это актуально в холодное время) и продолжительное сохранение тепла.

Заключительные работы

Когда изготавливается парогенератор для турецкой бани, на следующем этапе следует осуществить сборку конструкции. В металлической крышке скороварки следует проделать проем, в который устанавливается переходник для монтажа шланга. Последний можно позаимствовать, например, у бывшего в эксплуатации пылесоса.

Тестирование генератора пара

Первоначально необходимо убедиться в том, что в двух емкостях нет течи в тех местах, где было произведено соединение. Теперь можно проанализировать, одинаковое ли количество воды в данных сообщающихся сосудах. После этого мастер может произвести подключение к электросети. Если изготавливался парогенератор для бани своими руками, то в процессе тестирания вы сможете увидеть, что количество пара соответствует необходимому.

Это указывает на то, что работы были осуществлены правильно.

Что выбрать для бани

Выбирать средство для получения пара нужно с учетом характера бани.

Финская сауна – отличается высокой температурой – до +120 С, и низкой влажностью – 15%

Такой жар при высокой влажности переносится очень тяжело, поэтому важно получать перегретый пар небольшими порциями. Для этой роли гораздо больше подходит паровая пушка с пароотводной трубой.
В парилке температура возрастает не более +80 С, а вот влажность выше – до 70–80%

Здесь пар необходим, причем в разных количествах в зависимости от характера процедуры. Намного удобнее использовать независимое устройство – парогенератор. Однако очень важно подобрать его по производительности, так как пара нужно много.
Хамам предполагает очень высокую влажность – до 100%, но низкую температуру – не более +45 С. Здесь легко можно обойтись без обоих устройств, так как пар нужен именно влажный, тяжелый – сырой. Если надобность возникает в нагретом паре, ставят парогенератор.

Дополнительные альтернативные устройства подбирают с учетом мощности и конструкции каменки.

https://youtube.com/watch?v=w7gfADEHh0M

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическимипарогенератор для мойки автомобиля

Парогенератор для фитобочки

Существует большое количество самых разнообразных конструкций для фитобочек – домашних бань-саун, но работают они по одному и тому же принципу. Фитобочка представляет собой деревянный ящик с отверстием для головы. К этому ящику подключается парогенератор.

Рисунок 3. Фитобочка

Фитобочку несложно сделать своими руками по представленной выше схеме.

Рисунок 4. Схема подключения парогенератора к фитобочке

Подача пара происходит снизу. Для этого устройства достаточно сделать парогенератор самой простой конструкции. Температура пара не должна превышать 50 градусов. Аппарат для производства пара можно сделать из скороварки, а можно использовать и самую простую кастрюлю с толстыми стенками и плотно закрывающейся крышкой.

В кастрюлю устанавливается ТЭН для кипячения воды. Как только вода закипает, начинается подача пара в фитобочку. Данная конструкция хороша тем, что не нужно устанавливать клапан для регулировки давления, так как его по сути не будет. Пар по специальной трубке начнет сразу поступать в минисауну, которая находится рядом.

Чтобы постоянно не следить за подачей свежей воды в рабочую камеру, емкость берется большого объема. Отличным вариантом в плане соотношения цена-качество станет металлическое ведро из-под краски. Такая тара обладает всеми необходимыми свойствами – толстые металлические стенки, способные выдержать большое давление и плотно прилегающая крышка. При отсутствии такой тары в хозяйстве в качестве парообразователя подойдет и обычный электрочайник.

В качестве нагревательного элемента используется ТЭН мощностью не менее 2кВт. Он врезается сбоку на высоте около 2.5 см от днища. Места установки изолируются шайбами и герметизируются термостойкими прокладками. В крышке емкости также вырезается отверстие для паропровода. Для этого подойдет металлопластиковая трубка с небольшим сечением. Внутри фитобочки делается кольцо из такой же металлопластиковой трубки, которое соединено с паропроводом. В самой трубке для выхода пара нужно сделать отверстия.

Резервуар для подачи свежей воды не следует делать из пластика, так как при нагревании этот материал может выделять токсичные вещества. Поэтому лучше всего также использовать металл. Не стоит применять водопроводную воду из-за содержания в ней вредных примесей. Отличным вариантом станут дистиллированная или просто очищенная через фильтр жидкость. К тому же от простой воды из-под крана на ТЭНе быстро образуется накипь, что приведет к поломке аппарата.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

• или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
• , которую придется переработать более основательно;
• . Над ней также придется потрудиться;
• . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.
