Складная лестница на чердак — особенности устройства

Основные виды соединений деталей лестницы

1. Соединение лестницы на гвоздях. Наиболее простое и дешёвое, но вид у такого соединения грубоватый.

2. Соединение лестницы на шурупах. Значительно надёжнее и аккуратнее соединения на гвоздях, но более трудоёмко.

3. Болтовое соединение лестницы. Обычно применяется для соединения тетивы или косоура с опорными конструкциями перекрытий.

4. Соединение нагелями. Нагели (деревянные гвозди) используют для соединения, например, деревянных поручней к стойкам (о перилах для лестницы можно узнать в других материалах на сайте). Толщина нагеля 5-12 мм.

5. Клеевое соединение. Не следует недооценивать этот вид соединения. Выбрав качественный клей и строго следуя технологии, получаем соединение, которое крепче чем сама древесина.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

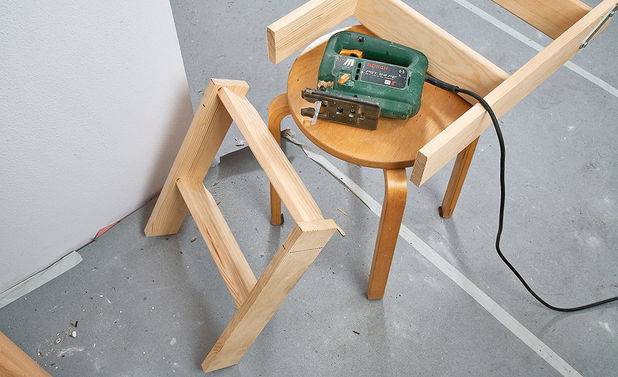

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Преимущества и недостатки

Именно такого плана чердачная лестница чаще всего используется в современном строительстве. Особенно это актуально для частных домов. Чем же так хороши подобные конструкции, давайте рассмотрим преимущества выдвижных лестниц:

  • Компактность. Как уже говорилось, такие изделия не занимают много места, причем это касается не только сложенного положения, но и разложенного. Они располагаются четко под люком на чердак, а за ненадобностью складываются и прячутся под ним. Для установки также не требуется много места, такая конструкция может быть вмонтирована в любой тип перекрытия.
  • Удобство. Пользоваться раскладной лестницей очень просто, а хранить – удобно. К тому же различные вспомогательные элементы, такие как перила, раздвижные ступени и т. д. повышают характеристики эргономики и безопасности.
  • Незаметность. Пока вам не понадобится подняться на чердак о существовании такой конструкции можно вообще не догадаться, она прячется под люк чердака и поэтому полностью скрывается с глаз. На вид вашего интерьера её наличие никак не повлияет.
  • Легкость. Несмотря на то что функции выполняются такие же, как и у стационарных моделей, выдвижные гораздо легче. С ними может справиться как подросток, так и пожилой человек. Небольшое количество используемых материалов, а также удобные крепления и механизмы обеспечивают легкую сборку и разбору.
  • Простота использования. Для того чтобы добраться до чердака нужно лишь открыть люк и потянуть за ножки нижней секции – это все, что нужно для того чтобы разложить лестницу. Складывается она так же легко, как и разбирается.
  • Стоимость. В отличие от стационарных моделей, стоимость этого типа изделий ниже, что позволяет сэкономить не только на покупке непосредственно самой лестницы, но и на её установке.

Чердачная лестница должна быть функциональной и безопасной

Что касается недостатков, конкретные пункты выделить довольно сложно. Многое зависит от типа самой конструкции и качества её исполнения. Иногда из-за несовершенства или нарушения требований могут быстро расшатываться крепления, царапаться пол или заедать рычаги.

Материалы, типы и размеры

Существует масса разновидностей лестничных конструкций для чердака. Каждая из них отличается рядом характерных особенностей, но все они подразумевают обязательное наличие люка – чердачного отверстия, через которое осуществляется доступ на мансарду. Люк зачастую является еще и держателем чердачной лестницы.

Когда выбор доходит до лестницы, покупатели обычно рассматривают несколько разновидностей, согласно устройству конструкции.

Монолитная

Такую конструкцию называют стандартной. Она представлена в виде сложного каркаса со ступенями, занимающего всю территорию от пола до люка. Отличительной чертой такого изделия является его основательность: лестницу нельзя переместить или убрать в случае необходимости.

Такие конструкции характерны для классических старых домов. Они часто имеют сложную форму и дизайн, бывают винтовыми или маршевыми. Иногда пространство под таким сооружением может выполнять отдельную функцию (например, использоваться в качестве кладовки).

Винтовая

Винтовая лестница представляет собой узкую конструкцию спиралевидной формы. Часто такое сооружение оснащают перилами из материала, отличного от того, что использовался для создания самого каркаса.

Винтовые лестницы изготавливают из различных материалов, их воплощают в разнообразных стилях. Такая конструкция требует, чтобы комната, ведущая на чердак, имела достаточно высокий потолок, иначе лестничные изгибы будут смотреться нелепо.

Складная

Этот тип чердачной конструкции с люком пользуется особой популярностью в последнее время. Он включает в себя множество разновидностей лестничных сооружений.

Сама лестница представляет собой мобильную конструкцию, складывающуюся различным образом и не загромождающую пространство. Складные варианты наделены множеством интересных механизмов, которые позволяют различным образом маскировать лестницу.

Откидная

Такие модели имеют довольно непростую конструкцию. Они не зависят от крепления к люку, так как в сложенном виде присоединяются к стене.

С помощью особых карточных петель ступени фиксируют. Такая лестница позволяет максимально экономить пространство.

Раздвижная

Не меньшей популярностью пользуются раздвижные механизмы чердачной лестницы. Лестница разделена на секции, которые соединяют друг с другом посредством металлических трубок. Особо популярной является трехсекционная конструкция. В собранном виде сложно заметить четкое расположение ступеней такой лестницы, в разобранном состоянии они точно фиксируются, при этом каждая ступенька находится четко на своем месте.

С телескопическим механизмом

Среди раздвижных лестниц отдельным вниманием пользуются конструкции с телескопическим механизмом. Суть такого сооружения заключается в том, что в сложенном состоянии секции находятся одна в другой

Когда лестницу необходимо разобрать, секции выдвигаются поочередно (подобно механизму телескопа). Самыми толстыми деталями являются нижние, именно в них помещаются остальные участки при сборке (чем выше секция, тем тоньше ее каркас). Когда лестница находится в собранном виде, она занимает мало места.

Выдвижная

По-другому подобная лестница называется гармошкой или ножничной. Ее секции представлены в виде ромбов или овалов, особым образом скрепленных между собой. Способ сжатия такой конструкции напоминает механизм сжатия гармони.

Чаще всего такое легкое сооружение сделано из металла, за ним необходим тщательный уход, чтобы при разборке лестница не издавала скрипа.

Приставная

К такому виду лестниц относят прямые переносные конструкции или стремянки. Их под определенным углом ставят под чердачный люк и при необходимости убирают.

Рекомендации по размерам лестницы

Подбирая размеры лестницы, следует ориентироваться на уже проверенные, а также утвержденные нормы:

Рекомендуемая ширина марша для удобного подъема/спуска – от 650 до 1100 мм.

Высота – не больше 350 см. Если выбирать более значительные размеры, то изделие потеряет в жесткости и безопасности.

Число ступенек – не больше 15 шт. Иногда эту цифру можно и увеличить, но придется дополнительно укреплять лестницу.

Расстояние между ступенями делают примерно 15-20 см, толщина каждой ступеньки – 2 см, но это не жестко.

Угол наклона лестницы – 60-80 градусов. Чтобы устанавливать лестницу под небольшими углами, нужно свободное место, а большой угол снижает безопасность.

Выдвижная лестница на верёвке

Простая и надёжная конструкция, позволяющая расположить обычную лестницу на чердаке. Правда, при этом чердак должен иметь достаточно большую высоту, чтобы она там поместилась.

Для этой конструкции вам потребуется самая обычная приставная лестница из дерева. Сделайте её такой, чтобы вам было удобно подниматься и спускаться с её помощью на чердак. Она должна устойчиво стоять на полу с небольшим уклоном, и иметь пару ступеней выше уровня чердака, чтобы по ней можно было подняться на самый верх и без усилий переступить на чердак.

Выдвижная лестница считается безопасной и надёжной конструкцией

Чтобы сделать своими руками выдвижную лестницу на чердак, вам потребуется верёвка и небольшое колёсико-блок. Вместо блока можно использовать простое металлическое кольцо, но при частом использовании верёвка об него будет истираться.

  1. Необходимо прикрепить блок где-то над люком, пропустить через него верёвку и привязать её концы вверху или внизу лестницы.
  2. Затем на люке на чердак со стороны чердака нужно закрепить крючок или защёлку, при помощи которой можно зацепить лестницу за край люка. Длину верёвки подбирают экспериментально, привязывают к лестнице и обрезают лишнее.

В итоге у нас получается удобный механизм, который, потянув за край верёвки, позволяет поднимать лестницу и опускать её. При опущенной лестнице у вас будет располагаться рядом конец верёвки.

Если вы потянете за веревку – лестница начнёт подниматься вверх на чердак. Закрепите её за край люка при помощи защёлки, и закройте люк. Защёлка должна быть шарнирной, чтобы нижняя ступень лестницы имела некоторый сектор вращения.

Можно согнуть из толстой проволоки по типу застёжки-американки, которая используется для привязки лески в рыбной ловле. Когда вы захотите влезть на чердак – откройте люк, освободите край лестницы, спустите вниз и поставьте на землю.

Угол наклона – важный критерий безопасности выдвижной лестницы, ведущей на чердак

Преимущества выдвижной лестницы:

  • Она самая простая, а также самая надёжная и безопасная;
  • В ней нет никаких сочленений, которые испытывали бы нагрузку при подъёме;
  • Её можно рекомендовать пожилым людям, которые хотят подниматься по надёжной крепкой лестнице, но хотят, чтобы она свободно убиралась и доставалась.

> Из недостатков можно выделить:

  • Требуется достаточная для неё высота чердака над люком, иначе при подъёме можно пробить лестницей кровлю снизу.
  • Неприятности может доставить верёвка, которая будет слишком короткой и мешаться при подъёме по лестнице. Её лучше делать подлиннее и убирать вбок.
  • При опускании лестницы её нужно немного придерживать, чтобы она не свалилась и не ударила в пол или по ногам. Это можно делать, придерживая за ту же верёвку.

Различие моделей по типу материала

Лестницы различаются также по типу материала, используемого для их производства. В продаже можно найти деревянные и металлические модели.

Деревянные

Дерево – это очень благородный материал с широкими возможностями. Деревянные модели, как правило, сделаны из:

  • бука,
  • сосны,
  • ели,
  • или из местных пород.

Основные преимущества деревянных моделей следующие:

  • легко подходят в интерьер любого здания и хорошо сочетаются с другими элементами дизайна интерьера;
  • имеют естественный цвет, который выдвигает на первый план натуралистический стиль дизайна;
  • стоит также отметить, что деревянные модели немного дешевле, чем другие.

Большинство моделей вы можете приобрести в сыром виде. Древесина защищена соответствующими составами, но в дальнейшем ее надо покрыть лаком или покрасить.

Металлические

Лестницы могут быть изготовлены из стали или алюминия. Они характеризуются следующими качествами:

  • обладают высокой устойчивостью к механическим нагрузкам и повреждениям;
  • изделия из металла не требуют покраски или дополнительной обработки сразу же после покупки;
  • хорошо сочетаются с современными элементами интерьера;
  • их легко поддерживать в чистоте, к ним не прилипает грязь и пятна с поверхности можно удалить с помощью бытовых моющих средств.

Единственным существенным недостатком является то, что цена изделия из металла выше, чем у деревянного аналога.

Правила выбора мобильной лестницы на чердак

Для того чтобы установка лестницы на чердак обеспечила полное соответствие требованиям, необходимо при выборе готовой мобильной модели ориентироваться на следующие факторы:

  • компактность;
  • безопасность;
  • комфортность;
  • специфика монтажа;
  • стиль дизайна;
  • стоимость.

От компактности конструкции зависит эстетический результат монтажа. Желательно выбирать модель, которая полностью скрывается за люком, практически незаметна. Ступени лестницы должны иметь антискользящее покрытие. Если в доме есть дети, наличие перил является обязательным условием. Модель должна обладать достаточной прочностью, выдерживать нагрузку не менее 150 кг.

Мобильная лестница должна обладать достаточной прочностью

Конструкция должна обеспечивать удобство в пользовании всем членам семьи

Нужно обратить внимание на размеры ступенек, расстояние между ними. Нужно убедиться, что модель полностью соответствует параметрам комнаты, ее можно будет установить в отведенном месте

Если планируется монтаж чердачной лестницы своими руками, следует выбирать модель, оснащенную всеми комплектующими элементами.

Дизайнерское оформление изделий подбирается по общему стилю интерьера помещения

В разобранном виде лестница будет важной частью обстановки. Необходимо обеспечить гармоничное сочетание лестницы с остальными элементами интерьера

Чердачная лестница должна гармонировать с стилем интерьера

Цена изделий для большинства потребителей является важным фактором. Однако следует учесть, что экономить расходы нужно не в ущерб качеству, безопасности. Можно провести мониторинг, просмотреть, сравнить стоимость у разных производителей, компаний, специализирующихся на продажах лестниц. Предпочтение нужно отдавать изделиям известных производителей. Их популярность является гарантией качества, надежности, долговечности.

Сэкономить расходы позволяет изготовление конструкции своими руками. В магазинах можно приобрести все необходимые материалы. Для хозяина, имеющего навыки в слесарных работах, даже монтаж чердачной лестницы с люком утепления не станет слишком сложной работой.

Пошаговая инструкция по монтажу чердачной лестницы

Первым этапом установки станет фиксация досок, которые будут служить каркасом. Для качественного закрепления под них следует подложить небольшие рейки.

Как только монтаж завершится, следует убедиться в правильности расположения лестницы, легкости и удобстве открывания люка.

Далее работа выполняется по следующей инструкции:

1. Верхняя часть чердачной лестницы благодаря специальным креплениям выравнивается.

2. Измеряется расстояние от среднего блока до пола

Важно установить необходимую длину последней секции

3. Нужное расстояние отмеряется на нижней секции, выполняется обрезка лишней длины.

4. На концы лестницы монтируются пластиковые ножки.

5. Проверяется корректность раскладывания лестницы (между отдельными секциями не должно быть углов).

Также с помощью специальных креплений можно выставить лестницу по высоте, чтобы она плотно прижималась к полу.

6. Пустоты между каркасом и стенками проема задуваются монтажной пеной.

7. Вокруг прохода монтируются перила (оптимальная высота – 95 см).

Особое внимание нужно уделить монтажу перил. Их нужно надежно зафиксировать

Для начала необходимо прикрепить их к каркасу, а затем прикрутить к полу с использованием металлических распорок (только для двух передних элементов).

Данный этап продемонстрирован на прилагаемых фото

Важно учитывать, что длина всех вертикальных элементов должна быть одинаковой. Дополнительно при работе используется уровень, позволяющий проверить точность расположения перекладин

Когда все перила будут установлены, рекомендуется провести дополнительное соединение поперечин с вертикальными компонентами.

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

Ширина проема от 600 мм

Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм)

При таких габаритах сохраняется жесткость складных конструкций.
Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
Количество ступеней рекомендуется до 15 шт.
Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.

Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

  • Габариты проема. От него будут зависеть параметры лестницы;

    Чертеж и габариты проема лестницы на чердак

  • Высота проема. Для чердачных лестниц размер берется от пола до потолка или люка на чердак;
  • Для расчета длины лестницы с нормативным углом наклона потребуется тригонометрия и таблица Брадиса. Составляется предварительная схема сбоку. Она выглядит как прямоугольный треугольник, в котором известен катет К – высота проема, прямой угол С (90˚) между стеной и полом, угол С1 между лестницей и полом, для него задаются нормативные данные – 60˚-70˚. Рассчитывается гипотенуза Г (она же длина лестницы) можно через sin (C1)=К/Г, преобразовав формулу Г=К/sin (С1). Для примера возьмем следующие данные С1=65˚, К=2500 мм (2,5 м). По таблице Брадиса sin 65˚=0.91. Выполним расчет: 2,5/0,91=2,74 м. Стоит понимать что, чем больше угол наклона, тем круче лестница. Чтобы не заморачиваться с расчетами многие прибавляют 300 мм к высоте проема и получают требуемую длину;

    Схема с размерами лестницы на чердак

  • Количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм). К параметру следует прибавлять толщину. Например, толщина материала 30 мм, расстояние между ступенями 150 мм. В чистоте получится 150+30=180 мм.

Как сделать своими руками

Для того чтобы обустроить вход на чердак или в мансардное помещение необязательно приобретать уже готовое изделие по завышенным ценам. Если вы обладаете достаточными навыками, вы можете изготовить аналог выдвижной конструкции своими руками. Для этой цели лучше всего использовать дерево. Так как чердачная лестница должна быть легкой, лучше всего подойдет сосна. Обязательно проверьте качество древесины, от этого во многом зависит безопасность эксплуатации готового изделия.

Проще всего, как ни странно, сделать самую сложную по строению вариацию, а именно откидную. Для этого вам потребуются деревянные балки подходящей толщины и крепления.

Чертеж откидной чердачной лестницы

Как сделать выдвижную лестницу своими руками:

  1. Для начала определите высоту конструкции. Для этого измерьте расстояние от пола до покрытия чердака с учетом небольшого уклона.
  2. Подсчитайте необходимое количество ступеней. Оптимальный шаг – 25-30 см.
  3. Распилите тетиву на отрезки примерно по 70 см.
  4. Распилите балку меньшего сечения на отрезки примерно в 40-50 см.
  5. В балках большего сечения, которые послужат тетивой, наметьте места крепления ступеней.
  6. Закрепите перекладины методом шип-паз или с помощью гвоздей и саморезов.
  7. Соедините фрагменты с помощью петель или поворотных креплений по бокам так, чтобы лестница складывалась книжкой.

Еще до того как вы закончите изготовление самой лестницы нужно продумать оптимальный способ её крепления.

Выбор типа лестницы

Лестницы для чердака выбирают в соответствии с частотой и интенсивностью использования, расположением в помещении и требованиями к утеплению.

Основные типы лестничных конструкций:

  • переносные – приставные лестницы, стремянки, которые можно убрать в другое место;
  • складные – механизм приводится в действие вручную или рычагами;
  • стационарные – все лестницы, которые нельзя спрятать или унести.

Жилые мансарды, куда поднимаются несколько раз в день, оборудуют стационарными лестницами из дерева, металла, бетона. Для прямых маршей нужно достаточно много места. Винтовые конструкции более компактны, но часто не отличаются удобством.

Готовые изделия практичны и долговечны. Их предлагают производители FAKRO, Оман, Уникма, JAP. Можно изготовить утепленную или обычную чердачную лестницу самостоятельно, используя расчеты и пошаговые инструкции.

Стационарные

Стационарные конструкции надежны и прочны, их устанавливают на долгий срок. Они могут располагаться по центру комнаты, сбоку, вдоль стен или в отдельном помещении. Лестница на чердак опирается на несущий каркас из металла, дерева или железобетона. Это может быть:

  • косоур или тетива для маршей;
  • центральный столб для винтовых видов;
  • тросы для подвесных ступеней;
  • больцы для лестниц, монтируемых последовательным скручиванием ступеней и опор с помощью специальных болтов.

Оригинальны варианты из консольных ступеней, закрепленных в стене, или типа «гусиный шаг».

В подлестничном пространстве можно организовать детский уголок, оборудовать кладовую для хранения вещей, стеллажи для книг.

Это интересно: как обустроить кладовую под лестницей?

Ограждения выполняют из дерева, пластика, стали или стекла. Иногда они вовсе отсутствуют, или их заменяют поручнем на прилегающей стене. Конструкции изготавливают по нужным размерам и подгоняют по месту установки.

Переносные

Переносные лестницы компактные и многофункциональные. Их производят из алюминия – прочного легкого металла, не подверженного коррозии, или дерева. Состоят из 1-3 секций, ступени могут быть стандартными или широкими. Перила, как правило, отсутствуют.

Существует несколько видов подобных лестниц

Распространенные типы переносных устройств:

  1. Приставная – одноплоскостная конструкция в форме прямоугольника или трапеции. Состоят из 6-12 ступеней. В быту используют неразборные, выдвижные и складные варианты лестниц на чердак.
  2. Стремянка – А- или Л-образная металлическая конструкция со ступенями, расположенными с одной или двух сторон. Дополнительная выдвижная секция у некоторых видов помогает трансформировать стремянку в приставную лестницу.
  3. Шарнирная – из секций, положение которых можно менять. Одна лестничная конструкция трансформируется в П-, Л-образную либо приставную. Незаменима при использовании на неровных основаниях.

Складные

Оптимальное решение для частных домов, где стационарную лестницу негде разместить, а переносную – некуда поставить, складные конструкции с люком. Благодаря специальным механизмам, их легко привести в готовность.

В группе складных лестниц на чердак:

  • телескопические – конструкции, размер которых регулируется перемещением секций по длине и закреплением фиксаторами;
  • раздвижные – секции меняют положение относительно друг друга в пространстве;
  • откидные – прижатый к стене лестничный марш приводится в нужное положение поворотом в карточных петлях и фиксацией с помощью упора;
  • ножничные – собранная гармошка из ступеней, которую расправляют, потягивая за нижний элемент.

Механизмы для раскладывания приводятся в действие вручную или дистанционно при помощи пульта управления. Телескопические, раздвижные и ножничные конструкции полностью спрятаны за крышкой люка, тогда как откидная лестница крепится к стене и постоянно находится на виду.

Установка чердачной лестницы с люком

Если владелец решил приобрести готовый люк, он должен внимательно подойти к покупке. Большое значение имеет материал изготовления такого изделия. Чердачные люки, выполненные из металла, обходятся дороже деревянных. Провести монтаж готового чердачного люка можно и своими руками. Но не составит проблем найти и специалистов, которые проведут такое мероприятие быстро и качественно.

Перед покупкой чердачного люка необходимо снять несколько важных параметров. На выбор изделия влияет высота потолков, размеры проема люка, общая площадь комнаты и особенности, связанные с установкой лестницы. Покупая готовый люк, у него можно заметить такие плюсы, как высокая функциональность, небольшие размеры, простой монтаж и привлекательный внешний вид.

Для чердака лучше использовать складные лестницы. Такие конструкции очень практичны и просты в применении, поэтому их популярность высока. Собрать чердачную лестницу подобного типа несложно, если следовать инструкции. Но лучше заручиться дополнительной помощью.

Начинать установку люка нужно с подъема конструкции наверх. Для этого помощник сначала должен забраться на чердак. Перед закреплением рамы следует положить ее на доски. В таком положении раму получится выровнять, используя клинья. Постоянно должен быть контроль углов между рамой и чердачным перекрытием. Тогда люк во время монтажа не перекосится.

Когда лестница будет закреплена, переднюю и заднюю часть рамы можно прихватывать шурупами. Остающийся зазор заполняется пеной. Следом можно убирать страховочные доски. Пока пена не затвердеет полностью, лестницу использовать нельзя.

Дождавшись затвердения пены, можно ослаблять болты и раскладывать лестницу. При обнаружении перекоса устранить его можно, если отрегулировать степень завинчивания болтов. Ничего сложного в таком процессе нет. Но владелец сможет сэкономить, если изготовит и утеплит чердачный люк своими силами. Стоит узнать, как проводится работа подобного рода

Здесь важно избежать глупые ошибок и получить хороший итог

Как сделать чердачный люк своими руками

Точно решив, в каком месте станет устанавливаться чердачный люк, можно переходить к изготовлению рамы. Сделать ее можно, если взять доску с толщиной до 30 мм. Из нее собирается прямоугольник, углы которого нужно сделать полностью прямыми. Стандартный размер в этом случае составляет 60×120 см

Но важно учесть, люк с какими именно параметрами больше подходит в конкретном случае. Поэтому размеры могут быть иными

В общем, владелец должен опираться на то, в каких именно условиях он проводит работу

Только тогда удастся подобрать оптимальный вариант

В общем, владелец должен опираться на то, в каких именно условиях он проводит работу. Только тогда удастся подобрать оптимальный вариант.

В чердачном перекрытии нужно вырезать проем. Делать его точно по размерам люка не следует. Должен оставаться запас порядка 3-4 см. Это нужно для утепления чердачного люка на следующем этапе. Внутрь рамы необходимо заложить ДВП или фанеру. После этого проводят покраску или монтируют эстетичный фасад, чтобы люк лучше смотрелся и не портил интерьер.

Обеспечить достойное утепление чердачного люка несложно. Изнутри крышки люка укладывается пароизоляционная пленка. Затем ее накрывают пенопластом или минватой. По верхней части крышки люка тоже нужно уложить пароизоляцию, а затем закрепить доски или фанеру.

Также важно добиться, чтобы люк плотно прилегал к проему. Такой эффект можно получить, если уложить уплотнительную резинку по всему периметру

Дальше на люк устанавливаются петли, которые прикрепляются саморезами

В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ

Дальше на люк устанавливаются петли, которые прикрепляются саморезами. В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ.

Монтаж лестницы с люком

Дальше останется только установить лестницу. Выбрать можно стационарный ее вариант или складной. Как и в случае с люком, владелец может или купить, или изготовить лестницу. В принципе, с самостоятельным созданием чердачной лестницы обычно серьезных проблем не возникает.

Инструкция по изготовлению

Процесс создания лестницы на чердак своими руками не слишком сложный. Главное –провести точные замеры и сделать качественный чертёж в нескольких проекциях. Единственное, чего не стоит делать на всех этапах – это спешить.

Подготовка к работе

Для изготовления лестничной конструкции потребуется определённый инструментарий:

  • дрель или шуруповёрт;
  • монтажная пена;
  • несколько отвёрток;
  • анкера;
  • саморезы;
  • крепёжные петли;
  • несколько пар шарниров с обратным ходом (число зависит от количества складных маршей);
  • 4 деревянных бруска и 2 листа фанеры для люка;
  • пила;
  • молоток.

Изготовление люка

Основная сложность на данном этапе – это локализация проёма

Так как в будущем поменять место будет очень проблематично, уделить этому моменту требуется особое внимание. Также следует учитывать, что люк должен быть на пару миллиметров меньше самого проёма для плотного прилегания


Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала.

Порядок изготовления заключается в следующем:

  1. на каждом бруске делаются пазы;
  2. сделанные углубления смазываются клеем;
  3. деревянные рейки соединяются друг с другом, образуя прямоугольную или квадратную форму;
  4. надёжность соединений усиливается с помощью саморезов;
  5. в углы крепятся косынки;
  6. с обеих сторон крышки люка закрепляются листы фанеры;
  7. устанавливается запорный механизм (например, дверная защёлка);
  8. с помощью петель люк закрепляется в проёме на чердак;
  9. также на ручке люка стоит повесить прочный шнурок с кольцом на конце (чтобы было удобно открывать).

Угол опускания крышки можно регулировать специальными фиксаторами.

Делаем люк на чердак (часть 1)

Делаем люк на чердак (часть 2)

Лестничный пролёт

Помимо люка, следует изготовить своими руками цельный лестничный пролёт на тетивах. Его высота должна быть больше расстояния от пола до потолка на 30-40 см. Замеры следует проводить в вертикальном положении. После измерений можно приступать к изготовлению самого изделия. Для этого потребуется:

  • 2 тетивы – несущие балки, на которые устанавливаются ступени;
  • несколько досок высотой не менее 0,5 см и толщиной от 3 см (будут использоваться в качестве ступеней);
  • в некоторых случаях понадобятся крепёжные элементы (уголки и саморезы).


Использовать нужно только качественную древесину, без трещин, сучков и прочих дефектов.Процесс изготовления своими руками довольно прост:

  1. тетивы необходимо равномерно разметить для установки ступенек;
  2. в каждой тетиве вырезаются пазы для ступенек;
  3. углубления одной несущей балки смазываются столярным клеем;
  4. ступеньки устанавливаются в пазы;
  5. пазы второй балки также смазываются клеем;
  6. ступени соединяются со второй тетивой;
  7. следите, чтобы ступени располагались строго горизонтально.

Вместо изготовления углублений, ступени можно зафиксировать с помощью металлических уголков или небольших деревянных брусков. Делаем складную лестницу на чердак

Сборка и монтаж конструкции

Обычно раскладные лестницы на чердак состоят из 3-4 секций. Это позволяет достичь компромисса между внешним видом складной конструкции и удобством при раскладывании. Двух секций бывает не достаточно, а 5 и более – делают конструкцию слишком массивной.


Трехсекционная чердачная лестница

Порядок же следующий:

  1. Условно разделить прямую лестницу на 3 части. Первый пролёт должен соответствовать размерам люка, второй – быть немного короче первого, чтобы он удобно укладывался в люк, а третий лестничный марш может быть еще короче, главное, чтобы он доставал до пола.
  2. Распилить конструкцию на размеченные части и зашлифовать грани.
  3. Просверлить несколько отверстий для монтажа шарниров.
  4. Соединить части лестничного пролёта карточными петлями. Выполнять эту операцию следует на ровной поверхности. Следите за расположением фиксирующих деталей, чтобы она складывалась правильно. После установки шарниров изделие должно складываться как гармошка.
  5. Обязательно проверить отсутствие дефектов.
  6. Покрасить складное устройство и покрыть защитным лаком. Для защиты пола на нижний концы конструкции можно одеть резиновые накладки.
  7. Закрепить конструкцию на крышке люка.

Монтаж готовой чердачной лестницы

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
