Способы решения некоторых проблем при самостоятельном ремонте газового агрегата
Выходить из строя могут различные узлы отопительной установки и по разным причинам. Это могут быть – некачественные детали, нарушение требований к эксплуатации, резкие удары по комплектующим элементам агрегата.
- Наиболее частой причиной выхода из строя энергозависимых аппаратов является сбой настроек. Ремонт газового котла своими руками следует начинать с проверки правильности установки настроек и наличия разомкнутых контактов. При поиске неисправностей агрегат устанавливают на режим «Зима» и настройку выставляют на максимальную температуру отопления.
- Если не работает насос, то, либо просто необходимо заменить кабель, либо придётся менять сам насос.
- Если на горелку не подаётся газ, то необходимо убедиться, что газовый кран открыт, газопровод не засорен, подача напряжения в порядке. При сохранении проблемы после всех этих действий, скорее всего, придётся сменить электронную плату.
Отключение парапетных котлов в сильные морозы может быть вызвано появлением наледи на дымоходе. Образование ледяной корки объясняется содержанием водяного пара в отводимых продуктах горения. В результате намерзания ледяных наростов и затруднения выхода дымовых газов устройство автоматически отключается и попытки включить его снова будут безуспешными.
Ремонт котлов на газе своими руками возможен далеко не всегда и только в случаях видимых и простых неисправностей. Сложные поломки качественно и надёжно могут исправить только специалисты, обладающие необходимыми знаниями и оборудованием.
Итальянский производитель Immergas имеет свои заводы в 15 странах мира. Газовые котлы этого известного производителя реализуются по всей Европе, есть у него и российские представительства. Компания Immergas производит котлы «нового поколения» – конденсационные. В них используется не только тепло, что выделяется от сгорания газа, но и тепло от пара. А это значит, что расходы на топливо уменьшаются почти на 35%.
Можно отыскать около 80 моделей изделий Immergas, но в нашу страну поставляются не все из них, а лишь те, что адаптированы к отечественным климатическим условиям. О них и пойдет речь в нашей статье.
Кратко об устройстве и функциональных системах
Основанная в РК компания «Daesung Celtic Enersys Co. Ltd.» предлагает российскому потребителю линейку настенных газовых котлов, обслуживающих объекты площадью от 110 до 210 м². Двухконтурные агрегаты из Южной Кореи с логотипом Master Gas Seoul и следующим за ним буквенным обозначением от 11 до 21 адаптированы к отечественным эксплуатационным условиям.
По сути, они представляют собой досконально продуманную и тщательно укомплектованную мини-котельную. В ней есть собственные системы защиты, стимуляции движения нагреваемой среды, отвода воздушных пробок и продуктов горения и прочие устройства.
Галерея изображений
Фото из
Котлы южнокорейского производства Мастер Газ Сеул
Электрозависимая техническая начинка
Крепление котла к несущей стене
Варианты управления газовым котлом
Комплектующие газового агрегата
Запчасти для ремонта газовых котлов
Подвод коммуникаций для газового котла
Работа котла в тандеме со стабилизатором напряжения
Несмотря на высокое качество сборки, а также скрупулезный подбор узлов и деталей, периодически что-либо из них приходит в непригодность. Нарушения в работе случаются из-за банального износа, завершения рабочего ресурса и т.д. К сожалению, в списке распространенных причин числится и некорректное отношение владельцев к сложному техническому оборудованию.
К тому же агрегаты перерабатывают газ в целях получения тепла. А этот вид топлива крайне токсичен, потому и к поломкам стоит подойти серьезно. Любое нарушение может повлечь за собой нежелательные угрожающие последствия, которые лучше предотвратить на начальных этапах.
Прежде чем приступить к расшифровке кодов, сигнализирующих о нарушениях в работе, следует внимательно ознакомиться с конструктивными особенностями, устройством и компонентами газового котла
К важным компонентам, отвечающим за работу настенной модели котла, относятся:
- Горелочный блок. Находится в камере сгорания. Состоит из горелки и коллектора с подающими газ форсунками. Отвечает за подготовку газо-воздушной смеси, точнее, за смешивание голубого горючего с воздухом в требующихся для нормального горения долях.
- Свеча розжига. Расположена слева от горелки. При активизации вырабатывает искру, поджигающую газо-воздушную смесь.
- Циркуляционный насос. Стимулирует движение теплоносителя по расположенным внутри котла контурам и «подталкивает» после нагрева к выходу в отопительную систему и трубу подачи горячей воды.
- Расширительный бачок. Принимает в себя объем теплоносителя, образующийся при нагреве воды. Устраняет тем самым избыток давления, который мог бы повлечь разгерметизацию контуров.
- Воздухоотводчик. Приспособление для автоматического сброса воздушных пробок из замкнутых трубопроводных систем способствует созданию стабильного напора без превышений и падений давления.
- Датчики температуры и протока ГВС. Используются для автоматизации процесса. Первый фиксирует верхний и нижний пределы нагрева, чтобы отправить команду на включение/отключение горелки. Второй отдает сигнал о переходе на поставку санитарной воды в момент открытия крана.
- Датчик температуры отопления. Реагирует на изменения температуры теплоносителя. Автоматизирует процедуру его нагрева.
- Газовый клапан. Регулирует поставку газа в камеру сгорания через форсунки газового коллектора. Блокирует подачу топлива в горелку при возникновении угрожающей ситуации.
- Датчик давления. Контролирует напор воды, отдает команды на отключение агрегата при падении или превышении давления.
- Вентилятор. Стимулирует вывод продуктов переработки газообразного горючего в дымоход. За работу самого вентилятора отвечает воздушный прессостат, который при отсутствии тяги останавливает котел.
- Свеча ионизации. Фиксирует наличие пламени при работающей горелке. Если огонь потухнет по каким-либо причинам, это устройство отдаст команду на прекращение подачи газа.
Каждое из перечисленных устройств выполняет свой фронт работы. Кроме них еще есть важная группа, предотвращающая возникновение опасных ситуаций. К ним относятся предохранительный клапан, термореле, исключающее перегрев теплообменников, и прочие не менее значимые детали и системные узлы.
Решение проблем
Рассмотрим пути решения наиболее частых неполадок:
01. Эта ошибка рассматривалась выше, она является следствием сбоев подачи газа или неправильного подключения питания.
03. Проблема с датчиком дымоудаления или терморегулятора. Проверить работоспособность и подключение, в сложном случае произвести замену датчика.
04. Отсутствие стандартного сопротивления нагрузки на клеммах. Зачистить контакты, проверит соединительные провода.
10. Упало давление отопительного контура. Ошибка свидетельствует о недостатке теплоносителя, необходимости подпитки системы и устранения протечек.
11. Неполадки термостата давления дыма. Проверить работу вентилятора или состояние дымохода.
27. Низкая скорость циркуляции. Следует проверить состояние циркуляционного насоса
Особое внимание надо обращать на лопасти крыльчатки, которые изготовлены из пластика и могут выйти из строя.
28. Утечка в контуре ГВС
Проверить краны, соединения, осмотреть приборы водоразбора — возможно, где-то оставлен открытым кран. Также следует обратить внимание на кухонные или сантехнические приборы, подключенные к ГВС — возможно, причина утечки кроется в них.
31. Несовместимость или неисправность электронной платы управления. Здесь виной может быть как программный сбой, требующий перепрошивки платы, так и чисто механическая неисправность, выгорание микросхем из-за скачка напряжения и т. п. Замена платы управления — дорогостоящая процедура, поэтому следует максимально защитить ее от внешних воздействий (установить стабилизатор напряжения).
Как правильно выбрать настенные двухконтурные агрегаты Immergas
Перед покупкой двухконтурного настенного агрегата, нужно определиться какие функции он должен выполнять, какую мощность иметь, какую циркуляцию и т. д. Также нужно пригласить специалиста, который поможет правильно установить газовый котел Immergas. Если же Вам нужен отопительное оборудование только для того, чтобы обогревать дом, то тогда лучше выбрать одноконтурный котел – это и дешевле, и экономнее. Ну а если параллельно нужно еще и подогревать воду для семейного пользования, то тогда лучше выбрать двухконтурную модель.
Двухконтурные котлы являются наиболее популярными моделями по всему миру.
Они могут удалять отработанные газы при помощи:
Для людей, которые живут в многоэтажках, лучше всего выбрать принудительную тягу для удаления отработанных газов, то есть приобрести коаксиальную трубу (можно найти инструкцию и почитать, как ее нужно устанавливать, чтобы потом не делать ремонт). А жителям частных домов обязательно нужно сделать дымоход для газовых агрегатов Immergas.
Основные неисправности газовых котлов Immergas
Чаще всего встречается проблема с розжигом горелки.
Она обозначается кодом 01 и может иметь несколько причин:
- Проблемы с подачей газа. Может быть отсутствие давления в газопроводе, закрыт газовый кран, отказ газового клапана и прочие неполадки.
- Плохое состояние форсунок горелки. Они могут оказаться забиты сажей, копотью.
- Неправильное подключение электропитания. Все европейские котлы фазозависимы, нуждаются в определенном подключении всех электродов и обязательном наличии заземления. Если подключение произведено неправильно, при запуске котел сразу блокируется и не может приступить к работе.
Вторая распространенная проблема — перегрев котла.
Она также может быть вызвана несколькими причинами:
- Упала скорость циркуляции жидкости из-за проблем с насосом.
- Слишком жесткая вода вызвала образование слоя накипи внутри теплообменника, который является естественным теплоизолятором и снижает эффективность нагрева. Это стало причиной усиления режима горения. Возникла ситуация, когда для получения нужной температуры приходится сильнее греть теплообменник, что вызывает чрезмерную нагрузку на металл, увеличивает расход газа, раньше времени выводит из строя все узлы котла.
Еще одна ошибка, часто появляющаяся на дисплее — наличие паразитного пламени (ошибка 20). Система видит пламя на горелке, которая в данный момент отключена.
Причинами такого состояния могут быть:
- Наличие капель конденсата на плате управления.
- Из-за некачественного заземления появляется статический заряд, воспринимаемый системой как сигнал от горящего пламени.
Кроме этих ошибок могут встретиться и другие, менее частые и не определяемые электроникой:
- Запах газа, свидетельствующий о появлении утечки.
- Отказ прессостата при запуске, требующий прочистки дымохода.
- Слабое пламя оранжевого цвета, демонстрирующее засорение каналов форсунок сажей или копотью.
Большинство ошибок, возникших впервые, сразу сбрасывают. Это делается потому, что электроника котла обладает высокой чувствительностью и нередко принимает за сигналы датчиков электрические наводки.
Однако, если ошибка появляется вновь и вновь, следует немедленно обратиться в сервисную службу.
Что такое ошибка газового котла?
Все модели и бренды котлов имеют свои преимущества, тем не менее, они не гарантируют безаварийный режим при эксплуатации. Все возможные сбои котла протестированы производителем оборудования, они запрограммированы в систему диагностики, по результатам информация по кодам выводится на рабочую панель. Зная причину сбоя можно принять комплексные меры, для того чтобы отремонтировать котельное основное или вспомогательное оборудование.
Пока не существует общепринятой кодификации ошибок котельного оборудования, в этом вопросе царит анархия — каждый производитель устанавливает свой порядок шифрования. Тем не менее, общепринятым является применение для кодирования латинских букв, начиная с «E» или «F» и цифр от 0 до 100.
Инструкция по эксплуатации
Эксплуатация газовых котлов Immergas заключается в создании для агрегата соответствующих условий и невмешательстве в его работу.
Процедуры, которые может выполнять пользователь:
- Регулировка температуры ОВ и ГВС, выполняемая в рабочем режиме по собственным ощущениям.
- Перевод котла в летний или зимний режим (подача ГВС без отопления или обе функции одновременно).
- Слив и заполнение системы.
- Очистка корпуса котла от загрязнений.
Все остальные действия — ежегодное техобслуживание, ремонт, чистка дымохода или теплообменника — надо выполнять силами специалистов сервисного центра.
Особенно ответственная процедура — ремонт или замена отдельных узлов, деталей. Здесь обязательно нужен квалифицированный опытный мастер.
Все регулировки производятся на панели управления, которая имеет подробное устройство, которое позволяет одновременно видеть несколько параметров работы котла. Это гораздо удобнее, чем на агрегатах других производителей, но требует предварительного ознакомления с инструкцией пользователя.
Все наиболее ответственные узлы напрямую соединены с панелью и имеют собственную световую индикацию.
Основные неисправности газовых котлов Immergas
Чаще всего встречается проблема с розжигом горелки.
Она обозначается кодом 01 и может иметь несколько причин:
- Проблемы с подачей газа. Может быть отсутствие давления в газопроводе, закрыт газовый кран, отказ газового клапана и прочие неполадки.
- Плохое состояние форсунок горелки. Они могут оказаться забиты сажей, копотью.
- Неправильное подключение электропитания. Все европейские котлы фазозависимы, нуждаются в определенном подключении всех электродов и обязательном наличии заземления. Если подключение произведено неправильно, при запуске котел сразу блокируется и не может приступить к работе.
Вторая распространенная проблема — перегрев котла.
Она также может быть вызвана несколькими причинами:
- Упала скорость циркуляции жидкости из-за проблем с насосом.
- Слишком жесткая вода вызвала образование слоя накипи внутри теплообменника, который является естественным теплоизолятором и снижает эффективность нагрева. Это стало причиной усиления режима горения. Возникла ситуация, когда для получения нужной температуры приходится сильнее греть теплообменник, что вызывает чрезмерную нагрузку на металл, увеличивает расход газа, раньше времени выводит из строя все узлы котла.
Еще одна ошибка, часто появляющаяся на дисплее — наличие паразитного пламени (ошибка 20). Система видит пламя на горелке, которая в данный момент отключена.
Причинами такого состояния могут быть:
- Наличие капель конденсата на плате управления.
- Из-за некачественного заземления появляется статический заряд, воспринимаемый системой как сигнал от горящего пламени.
Кроме этих ошибок могут встретиться и другие, менее частые и не определяемые электроникой:
- Запах газа, свидетельствующий о появлении утечки.
- Отказ прессостата при запуске, требующий прочистки дымохода.
- Слабое пламя оранжевого цвета, демонстрирующее засорение каналов форсунок сажей или копотью.
Большинство ошибок, возникших впервые, сразу сбрасывают. Это делается потому, что электроника котла обладает высокой чувствительностью и нередко принимает за сигналы датчиков электрические наводки.
Однако, если ошибка появляется вновь и вновь, следует немедленно обратиться в сервисную службу.
Достоинства и недостатки
Основные преимущества отопительного оборудования Immergas:
- компактные размеры;
- многофункциональность (котлы Immergas имеют множество функций, из-за которых они смогут работать почти все время автономно и не потребуют скорого ремонта);
- высокое качество сборки и примененных материалов;
- низкий уровень шума;
- гарантия до 3 лет;
- сеть сервисов по всей России;
- отменные отзывы специалистов и положительные мнения владельцев котлов.
Эта система контролирования климата поможет создать самую комфортную обстановку в жилище, израсходовав при этом минимальное количество топлива. Система самодиагностирования, которая имеется в программном обеспечении изделий, может запускаться автоматически.
Вся информация о качестве работы изделия или возникших ошибках будет высвечиваться на экране изделия.
Минусы газовых котлов от Immergas:
- высокая стоимость котлов итальянской сборки;
- дорогостоящие запчасти;
- неудобные (жесткие) кнопки на панелях управления изделиями.
Ремонт и эксплуатация
Во многих модификациях котлов есть ЖК экран, на нем всегда отображаются коды ошибок, если они случились. Коды можно быстро расшифровать, всего лишь просмотрев инструкцию, приложенную к определенному газовому агрегату.
Код неисправности 16, которая означает, что не включается вентилятор, обозначает, что оборвана цепь. Для ремонта своими руками необходимо произвести диагностику вентилятора, последующий ремонт цепи, обычную подтяжку контактов, и тогда все возникшие проблемы с котлом будут решены.
Для этого нужно нажать клавишу Reset. Такое происходит после долгого простоя оборудования. Осталось лишь спустить лишний воздух из системы и запустить повторный розжиг.
Если вам нужно переключить на летний режим свой котел, то нажмите на клавишу с изображением зонтика и установите для себя наиболее комфортную температуру. Если внезапно стало прохладно и есть нужда в отоплении, то просто включите зимний режим – значок со снеговиком. И также подберите нужную температуру теплоносителя.
Видео-обзор газового котла Immergas, смотрите в следующем видеоролике.
Устройство газовых котлов
Сломаться, на самом деле, может любая часть котла, ведь причин для этого есть масса. Чаще всего это происходит из-за некачественной сборки узлов, неправильной эксплуатации и попадания внутрь расширительного бака посторонних предметов. Как бы там ни было, перед тем, как отремонтировать газовый котел, разберитесь в его устройстве
Особое внимание рекомендуется уделить группе безопасности, которая отвечает за правильную работу приборов
К таким элементам можно отнести:
Датчик тяги с пластиной, которая рассчитана на 75 градусов. Это устройство следит за работой дымохода котла, он реагирует на любые сбои при выводе продуктов сгорания в дымоход и их выходе из уловителя дыма.
- Защитный моностат. Он защищает котлы от неполного удаления дыма из-за засоренности дымохода или теплообменника.
- Предельный термостат. Отвечает за контроль воды в котле — как только она закипает датчик перегрева, сразу выключает прибор.
- Электрод ионизации. Этот элемент контролирует наличие пламени. Ремонт многих моделей котлов начинается именно с проверки электродов, ведь если прибор начнет работать без пламени, он может взорваться.
- Подрывной клапан контроля давления. Система заставляет устройство сбрасывать опасные излишки, когда давление превышает отметку в 3 бар.
Наиболее частые коды ошибок и способы устранения неполадок
Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, она заключается в блокировке розжига. Рассмотрим каждую ошибку более детально.
01
Блокировка поджига. Котел устроен так, что включение происходит автоматически. В случае, когда по истечению десяти секунд не произошел розжиг горелки, выполняется блокировка. Для того, чтобы ее снять, нажмите на reset.
Если котел включается после продолжительного простоя, нужно будет снять блокировку, поскольку в газовой магистрали скопился воздух. Если блок включается довольно часто, обратитесь за квалифицированной помощью к специалисту.
02
Ошибка 02 — срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если во время нормального функционирования устройства температура начинает расти, срабатывает защитная функция. Подождите, пока температура не снизится до необходимого уровня, затем нажмите клавишу перезапуска. Если подобная проблема возникает часто, обратитесь за помощью к специалисту.
03
Ошибка 03 высвечивается на дисплее, когда срабатывает дымовой термостат. То есть, неисправность вентилятора, для решения проблемы снимите корпус. Затем откройте камеру, в ней расположен двигатель, который вытягивает воздух из камеры сгорания. Раскройте его, открутив винтики, прочистите его лопасти от скопившейся грязи, это можно сделать при помощи кисточки. Обработайте подшипники смазкой и установите все обратно.
04
Ошибка 04 — большое сопротивление электромеханических контактов. Происходит блокирование контакта, причиной может послужить выход из строя защитного термостата или датчика минимально допустимого напора воды. Выключите прибор, а спустя пару минут попробуйте перезапустить, или попробуйте замкнуть контакт предельного термостата.

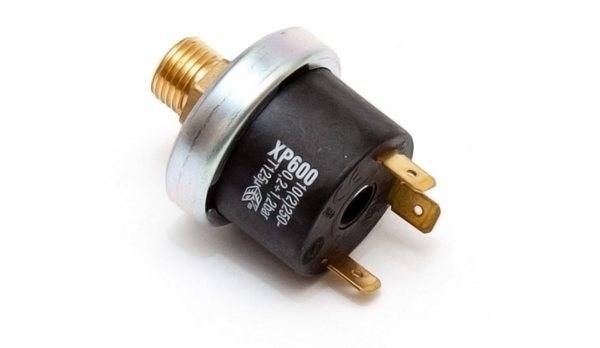

Датчик давления воды
Если не дало результата, произведите замыкание контактов минимального давления. Протестируйте таким же методом контакт у прессостата дымоотведения, предварительно включив вентилятор. Если обнаружили где поломка, замените элемент. Если это не даст результата, нужен ремонт, выполненный квалифицированным специалистом и диагностика платы.
06
Ошибка 06 — произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.
10
Ошибка 10 — низкое давление в системе. Ошибка е10 возникает, когда в системе падает давление, когда оно меньше чем 0,9 бар.Первым действием попробуйте перезапустить, если ошибка осталась, необходимо проверить следующее.
Причиной может быть течь теплообменника, проверьте его, если обнаружили течь устраните ее. Для устранения воспользуйтесь рычагом подпитки, он имеет вид винта, поверните его против часовой стрелки, этим действием вода из водоснабжения будет поступать в отопление, следите за значениями давления, когда будет цифра 1,3 перекройте вентиль.
11
Ошибка 11. Срабатывание термостата давления дыма. Когда дымоход плохо работает, происходит блокировка котла, спустя полчаса происходит повторный запуск, если тяга стала достаточной. Если происходит более чем три отключения подряд, загорается красным дисплей с кодом ошибки.
Реле давления дыма
Для разблокировки котла нажмите перезапуск. В инструкции производитель рекомендует обратиться в сервисный центр, однако, для начала можно проверить тягу дымохода и прочистить его.
20
Ошибка 20 возникает при паразитном пламени. Это свидетельствует об утечке газа, либо о выходе из строя системы по контролю пламени. Выполните перезапуск, если при повторном включении происходит тоже самое, необходимо проводить тестирование платы в сервисном центре.
27
Ошибка 27. Эта ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины прегрева могут быть следующие: завоздушивание в трубах отопления, перекрыты краны. Еще возможно, что произошла блокировка циркуляционного насоса, разблокируйте его. Причиной может быть засорение фильтров, проверьте и прочистите. Проверьте теплообменник на наличие отложений.
Удаление воздуха из отопительной системы
28
Ошибка 28 свидетельствует об утечке в контуре водоснабжения, то есть, устройство нагревает отопительный контур, а температура в водоснабжении тоже возрастает, в то время, когда должна быть неизменной. Проверьте на течь все смесители в доме, также проверьте закрыты ли краны.
Инструкция по эксплуатации
Эксплуатация газовых котлов Immergas заключается в создании для агрегата соответствующих условий и невмешательстве в его работу.
Процедуры, которые может выполнять пользователь:
- Регулировка температуры ОВ и ГВС, выполняемая в рабочем режиме по собственным ощущениям.
- Перевод котла в летний или зимний режим (подача ГВС без отопления или обе функции одновременно).
- Слив и заполнение системы.
- Очистка корпуса котла от загрязнений.
Все остальные действия — ежегодное техобслуживание, ремонт, чистка дымохода или теплообменника — надо выполнять силами специалистов сервисного центра.
Особенно ответственная процедура — ремонт или замена отдельных узлов, деталей. Здесь обязательно нужен квалифицированный опытный мастер.
Все регулировки производятся на панели управления, которая имеет подробное устройство, которое позволяет одновременно видеть несколько параметров работы котла. Это гораздо удобнее, чем на агрегатах других производителей, но требует предварительного ознакомления с инструкцией пользователя.
Все наиболее ответственные узлы напрямую соединены с панелью и имеют собственную световую индикацию.
При возникновении проблем лампочка начинает мигать, сигнализируя о необходимости принимать соответствующие меры.
