Опрессовка металлопластиковых труб: порядок и нюансы выполнения работ

Каких видов бывают

Качество, надежность соединений электропроводки, прежде всего, зависит от показателей площади прилегания ее контактов друг с другом. Проще говоря, чем больше площадь соприкосновения проводников, тем лучше уровень контакта

Подбирая клещи, рекомендуется, в первую очередь, обращать внимание на параметры, показатели сечения проводом, с которыми впоследствии придется работать

У инструмента, который используется для обжима наконечников, практически одинаковый принцип функционирования. Благодаря его применению пользователь может осуществлять обработку:

  • Плоских, а также штекерных разъемов;
  • Соединительных гильз;
  • Штыревых наконечников;
  • Разветвителей;
  • Вилочных, а также кольцевых наконечников.

Чтобы повысить скорость обработки соединений, а также улучшить качество обжима, рекомендуется использовать расходники (втулки, наконечники). Стоит отметить, что расходный материал придется приобретать отдельно. Однако эти затраты быстро окупятся благодаря повышению качества, а также оперативности проводимых мероприятий по обработке соединений.

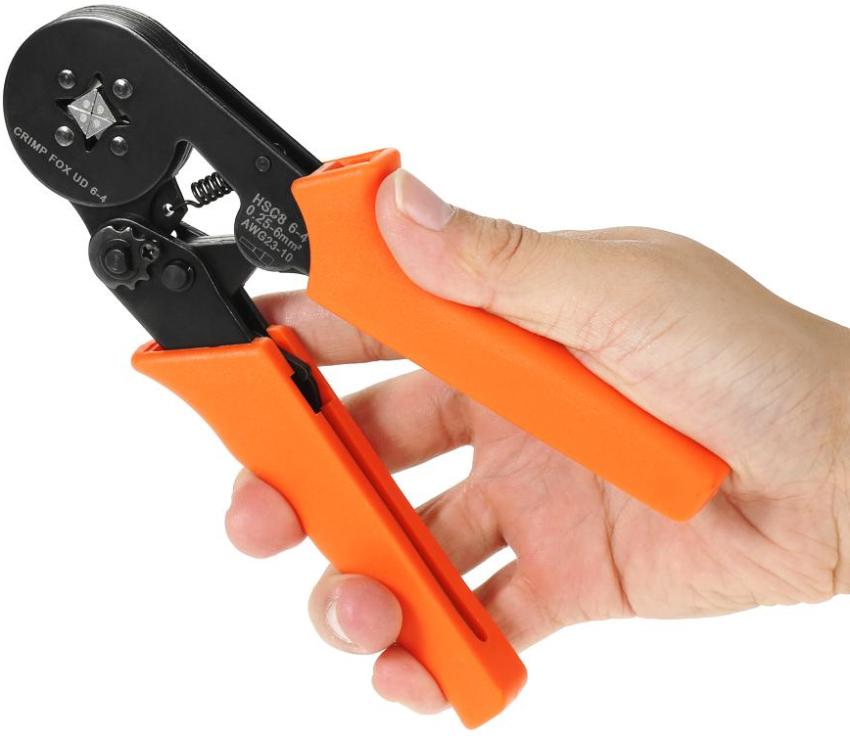

Диафрагменные

В зависимости от конструкции механизмов диафрагмы, такие устройства способны осуществлять обжим проводника с нескольких сторон (с 4 или 6). Диафрагменные модели, благодаря полному обхвату втулки, способны существенно улучшить качество соединений, а также гарантируют высокий уровень обжимной плотности проводников. Такие аппараты способны в автоматическом режиме подстраиваться под толщину втулки. Поэтому во время их использования пользователю не нужно постоянно осуществлять замену матриц.

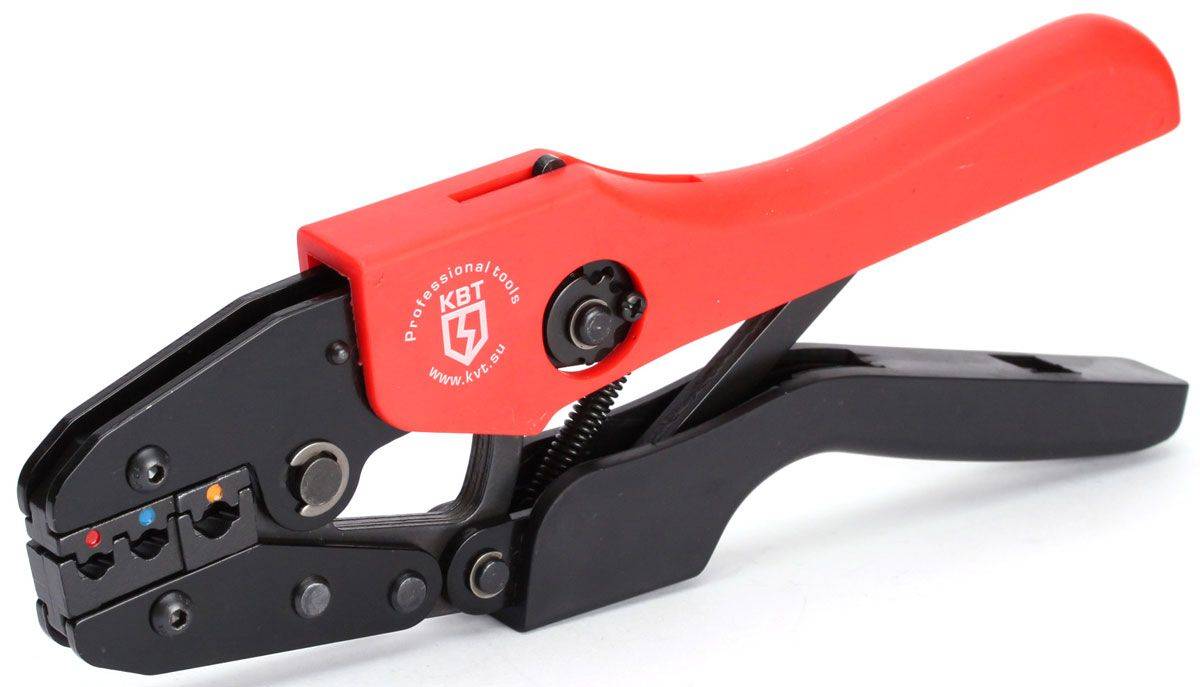

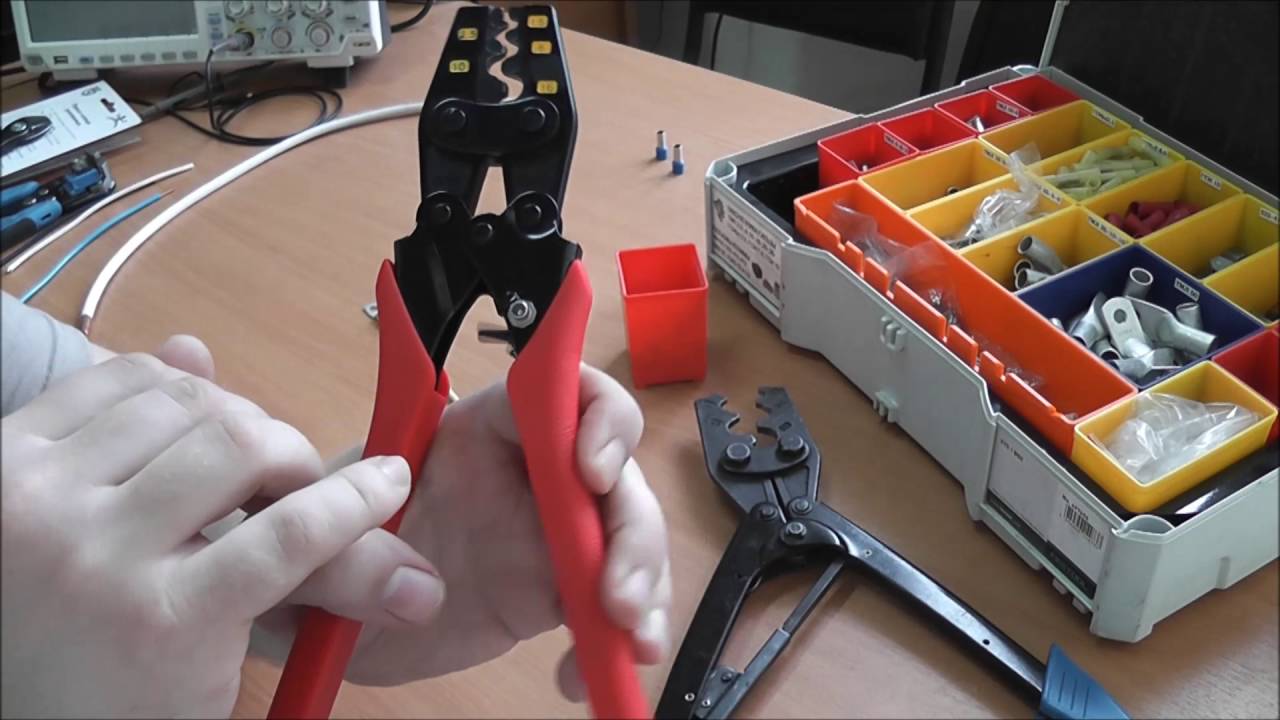

Пассатижные

Устройства пассатижного типа являются наиболее распространенными, часто используемыми во время проведения ремонтов с механическим, ручным инструментом. Они, после того, как пользователь зажал рукояти, благодаря рабочим плоскостям, сдавливают втулочную часть. Края этого инструмента, по сравнению с обыкновенными плоскогубцами, оснащаются специальными вырезами определенной формы. Такие устройства прекрасно подойдут для выполнения обжима П – образных наконечников. Главным достоинством этого ручного инструмента является его универсальность. С его помощью можно осуществлять манипуляции при работе с проводниками, практически с разных сторон.

Как правило, такой инструмент поставляется с втулками, обладающими небольшим рабочим диапазоном. Поэтому большинство пользователей, рекомендуют дополнительно приобретать специальные наборы кримперов под наконечники.

В качестве альтернативы можно приобретать специальные кримперы, которые оснащаются наборами съемных матриц. В этом случае для крепления матриц используются кассеты. Для замены необходимо рабочую зону этого инструмента вставить в кассетный разъем, а затем подтянуть его к себе.

Электрические

Является автоматизированным инструментом, который относится к профессиональному классу. По сравнению с механическими клещами, электрические аналоги обладают большим уровнем производительности. Как правило, они используются на производствах либо для решения сложных задач.

Как опрессовывать систему отопления в многоквартирных домах

В таких зданиях испытания проводят работники специальных служб с помощью необходимого оборудования, после завершения которых составляется акт опрессовки должной формы.

Перед началом гидравлических испытаний выполняют подготовительные работы:

  • сначала визуально осматривается состояние узла подачи, стояков, магистральных труб и других элементов отопительной системы;
  • проверяется наличие и целостность теплоизоляции на тепловых магистралях.

Перед опрессовкой обязательно промывают систему отопления, если она эксплуатировалась больше 5 лет. Для этого необходимо слить теплоноситель, который может в ней находиться, и промыть ее специальным раствором. Только после этого приступают к гидравлическим испытаниям, которые проходят следующим образом:

  • систему отопления следует заполнить водой;
  • при помощи ручного или электрического насоса создают в ней избыточное давление;
  • с помощью манометра определяют, держится давление или нет, и длиться это должно около 15–30 минут;
  • если давление не спадает в течение этого времени, значит, с герметизацией все в порядке, утечек никаких нет и все элементы хорошо выдерживают давление;
  • если давление вдруг упало, то необходимо проверить все элементы (радиаторы, трубы, дополнительное оборудование, соединение) на предмет утечки воды;
  • как только место утечки будет определено, осуществляют его герметизацию или заменяют элементы (участок трубы, запорную арматуру, соединительный фитинг, радиаторы и др.) и повторяют гидравлические испытания.

Опрессовка воздухом и водой что это такое

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами).

Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

  1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
  2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
  3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
  4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
  5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
  6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

  • Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
  • Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
  • Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.


Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

  • СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
  • СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
  • СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

  • в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
  • чугунная канализация: 1,5 атм.;
  • безнапорные полимерные трубы: 1,5 – 2 атм.;
  • системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
  • узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

Технические характеристики труб D 16-20 мм

Приведем данные, характерные для металлопластиковых труб распространенных диаметров (16 и 20 мм):

  • Толщина стенок соответственно составляет 2 и 2,25 миллиметров; толщина алюминиевой прослойки – 0,2 и 0,24 мм.
  • Один прогонный метр весит 115 и 170 граммов и вмещает в себя объем жидкости, равный 1,113 и 0,201 литра.
  • Коэффициент теплопроводности составляет 0,43 Вт/м К, показатель расширения металлопластика –  0,26х104 на 1 градус Цельсия, коэффициент шероховатости — 0,07.
  • При поперечном разрыве материала коэффициент прочности равен 2880 H.
  • Показатель прочности соединения клеевого слоя с фольгой составляет 70 H/10 кв.мм, коэффициент прочности алюминиевого сварного слоя – 57 H/кв. мм.
  • Металлопластиковые трубы могут работать даже при +95о С, кратковременно выдерживая температуры +110-130о С.
  • В температурных границах от 0 до +25о С система функционирует при давлении до 25 бар, а при +95о С выдерживает давление 10 бар.
  • Герметичность и целостность металлопластиковой трубы нарушается при нагрузке в 94 бара (при +20о С).

При правильном монтаже и соблюдении эксплуатационных правил изделия из металлополимеров могут служить 50 лет и более.

Схема проведения опрессовки системы отопления воздухом

Опрессовка системы отопления воздухом

Процедура опрессовки проводится либо водой, либо воздухом. Последнему варианту предпочтение отдаётся в холодное время года, чтобы исключить вероятность замерзания воды в системе в случае возникновения в ней какого-либо дефекта.

Технология выполнения опрессовки воздухом достаточно проста. В любом, удобном для вас, месте системы отопления (СО) подключается компрессор, который нагнетает воздух в батареях отопления и магистралях системы. Его давление повышается до заданной величины. После чего изменение давления контролируется по манометру.

В тех случаях, когда работы выполнены качественно, давление в системе со временем не падает.

Опрессовка системы отопления воздухом выполняется в определенной последовательности.

Во-первых, необходимо полностью слить воду из системы.

Далее, нужно перекрыть и загерметизировать выбранный участок СО, подлежащий последующему контролю. То есть ветка, подлежащая опрессовке, полностью отсекается от центрального водовода.

Эта процедура выполняется с использованием имеющейся запорной арматуры (вентили или краны), расположенной в конце и в начале участка.

До начала выполнения данного этапа работы следует выполнить определённые подготовительные мероприятия. А именно:

  1. Провести внимательный осмотр всей запорной арматуры;
  2. При необходимости добавить сальниковые уплотнения, чтобы герметичность была полной;
  3. Реставрировать, где это необходимо, трубопроводную изоляцию.

К контролируемому участку необходимо подключить компрессор, мощность которого подбирается с учётом внутренних объёмов тестируемого участка.

Затем требуется создать на данном участке избыточное давление, величина которого должна не менее, чем в два-три раза превышать заданное для СО рабочее давление. (То есть, при рабочем давлении до 2 атмосфер, давление в системе при опрессовке её воздухом необходимо довести, как минимум, до 5 атмосфер).

Как правило, компрессор подключают либо к сливному крану СО, либо к одному из радиаторов, выкрутив из него предварительно кран Маевского (спускник воздуха системы отопления) и поставив вместо него переходник, позволяющий пристыковать шланг компрессора.

Далее осуществляется проверка всех, имеющихся в системе, мест соединений на наличие протечки (отсутствие герметичности сборки). При этом необходимо просмотреть именно ВСЕ соединения, не только разъёмные, но и паяные (если СО собрана из пропиленовых труб).

В тех случаях, когда опрессовка проводится воздухом, все соединения следует предварительно промазать мыльным раствором. Если указанная процедура выполняется водой, то протечки станут заметны и без этого.

Резюмируя вышеизложенное можно сказать. Что процесс контроля опрессовки проходит так:

  • Закачиваем воздух. В батареях отопления и магистралях СО он должен достигнуть заданного давления. величину которого контролируем по манометру;
  • При достижении необходимого давления отключаем компрессор;
  • Фиксируем исходное давление и оставляем магистраль на сутки (минимальное контрольное время – 8 часов);
  • По истечении времени производим сравнение величины первичного и фактического давления. При отсутствии разницы – работы выполнены качественно, и система является герметичной. В противном случае требуется поиск места утечки и выполнение доработок.

Выполнив опрессовку, следует оставить магистрали под избыточным давлением на сутки (24 часа). За это время проявятся все возможные утечки. Следует учитывать и то, что из-за суточных перепадов температур давление в СО частично опустится, так как воздух, остывая, сжимается.

Уровень давления в системе контролируется манометром, который необходимо подключить к системе через обратный клапан. В противном случае никаких результатов увидеть не удастся.

Завершив проверку качества опрессовки, переходим к следующему участку. И так до полной проверки всей системы.

После завершения опрессовки необходимо удалить воздух. В системе отопления его оставаться не должно. Она заполняется теплоносителем и проводится пробный запуск СО.

Если при нагреве котла в магистралях появляются шумы, значит, в системе остались воздушные пробки. Необходимо ещё раз спустить воздух.

Материалы и оборудование для проведения работ

Основной инструмент для опрессовки труб, это:

  • Опрессовщики (ручные и автоматические);
  • Воздушный манометр;
  • Шведский ключ № 2;
  • Газовый ключ № 2;
  • Штыковая отвёртка № 2;
  • Расходные материалы (уплотнительные и прокладочные).

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Проводим пресс-монтаж

Монтаж трубопровода с помощью пресс-фитингов

Более надежным и долговечным соединением считается стыковка металлопластиковых труб с использованием пресс-фитингов. Правда, такой способ делает соединение неразборным, что может помешать проводить ремонт или реконструкцию системы.

Сам процесс работы выглядит следующим образом:

выпрямляется участок трубы и делается разметка;
режется труба;
обрабатывается конец при помощи шлифовальной бумаги, развертки и проводится калибровка;
затем на трубу надевается обжимная муфта, входящая в комплект фитинга;
далее, необходимо на штуцер фитинга надеть изоляционную прокладку. Она необходима для защиты приспособления от электрокоррозии;
затем в трубу вставляется штуцер фитинга и проводится обжим при помощи пресс-клещей

Делать это нужно осторожно и аккуратно, чтобы не повредить соединительное приспособление. В противном случае придется снова обрезать трубу и проводить все процедуры заново.

Обжимные соединения неразборные

Проверить правильность соединения можно по внешнему виду соединительной муфты. На ее поверхности должно появиться два равномерных кольца. Если обжим проведен неправильно, то повторять его нельзя. Необходимо обрезать трубу и проводить всю работу заново.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

  • повышению давления;
  • увеличению скорости теплоносителя;
  • уменьшению КПД;
  • повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

  • при сборке нового контура и сдачи его в эксплуатацию;
  • после проведенных ремонтных работ;
  • профилактические проверки;
  • после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

  • спускается вся жидкость из контура;
  • затем в него заливается холодная вода;
  • по мере заполнения спускается лишний воздух из контура;
  • после того как набралась вода, к контуру подводится нагнетатель давления;
  • как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
  • оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Гидравлическое испытание трубопроводов систем отопления – Гидравлические испытания трубопроводов — акт гидравлических испытаний и другие особенности

После соответствующей подготовки и осмотра системы, начинаются испытательные мероприятия, во время которых:

  • Подключается гидравлическое оборудование и устанавливаются манометры;
  • Система заполняется водой минимум +5оС. При этом воздушники должны находится в открытом состоянии, пока не покажется вода. Появление жидкости говорит об удалении всего воздуха из коммуникации. Для максимального выдавливания воздуха вода должна подаваться в наиболее низком месте системы.
  • Во время заполнения магистрали жидкостью проверяются соединения с целью определения течи через негерметичные участки.
  • Увеличивается напор и начинается тестирование трубопроводной сети. Время гидравлического испытания – минимум 5 минут.
  • Давление плавно уменьшается до рабочих параметров.
  • Вода сливается из коммуникации, после чего отсоединяется оборудование.

Считается, что испытания прошли успешно, если показания манометра остались неизменными, а в местах соединений и стыковки не наблюдается течи. В случае неудовлетворительных результатов, выполняется устранение погрешностей, после чего трубопроводная сеть подвергается повторному тестированию.

Показатели давления при тестировании на прочность устанавливаются проектной документацией и в зависимости от материала труб должны равняться:

Что касается проверки наружных коммуникаций, то тестирование напорных магистралей, которые прокладываются в траншеях, проводится дважды. Первичные испытания выполняются до засыпания и фиксирования арматуры, повторные – после установки клапанов-предохранителей и гидрантов (монтируются на водопроводах).

Если испытательные мероприятия предстоит выполнять при минусовых температурах, то нужно позаботиться о том, чтобы вода в системе не замёрзла, в первую очередь это касается спускных каналов. В подобных ситуациях используется раствор хлористого кальция, который добавляется в воду, или предварительный прогрев.

1. Стальной 1 класса* со стыковыми соединениями на сварке (в том числе подводный) с внутренним расчетным давлением Рр до 0,75 МПа (7,5кгс/кв.см)1,5 (15)
2. То же, от 0,75 до 2,5 МПа (от 7,5 до 25 кгс/кв.см)Внутреннее расчетное давление с коэффициентом 2, но не более заводского испытательного давления труб
3. То же, св. 2,5 МПа (25 кгс/кв.см)Внутреннее расчетное давление с коэффициентом 1,5, но не более заводского испытательного давления труб
4. Стальной, состоящий из отдельных секций, соединяемых на фланцах, с внутренним расчетным давлением Рр до 0,5 МПа (5 кгс/кв.см)0,6(6)
5. Стальной 2- и 3-го классов со стыковыми соединениями на сварке и с внутренним расчетным давлением Рр до 0,75 МПа (7,5 кгс/кв.см)1,0(10)
6. То же от 0,75 до 2,5 МПа (от 7,5 до 25 кгс/кв.см)Внутреннее расчетное давление с коэффициентом 1,5, но не более заводского испытательного давления труб
7. То же, св. 2,5 МПа (25 кгс/кв.см)Внутреннее расчетное давление с коэффициентом 1,25, но не более заводского испытательного давления труб
8. Стальной самотечный водовод водозабора или канализационный выпускУстанавливается проектом
9. Чугунный со стыковыми соединениями под зачеканку (по ГОСТ 9583-75 для труб всех классов) с внутренним расчетным давлением до 1 МПа (10 кгс/кв.см)внутреннее расчетное давление плюс 0,5(5), но не менее 1(10) и не более 1,5(15)
10. То же, со стыковыми соединениями на резиновых манжетах для труб всех классовВнутреннее расчетное давление с коэффициентом 1,5, но не менее 1,5(15) и не более 0,6 заводского испытательного гидравлического давления
11. ЖелезобетонныйВнутреннее расчетное давление с коэффициентом 1,3, но не более заводского испытательного давления на водонепроницаемость
12. АсбестоцементныйВнутреннее расчетное давление с коэффициентом 1,3, но не более 0,6 заводского испытательного давления на водонепроницаемость
ПластмассовыйВнутреннее расчетное давление с коэффициентом 1,3

agpipe.ru

Технические требования

СТО 70238424.27.010.004-2009 Тепловыесети. Организация эксплуатации и технического обслуживания. Нормы и

требования.

СТО 70238424.27.010.005-2009 Тепловыесети. Условия предоставления продукции. Нормы и требования.

СНиП 41-02-2003 Тепловые сети.

СТО 70238424.27.010.003-2009 Тепловыесети. Условия создания. Нормы и требования.

СП 124.13330.2012 Тепловые сети.Актуализированная редакция СНиП

41-02-2003.

СНиП 3.05.03-85 Тепловые сети.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
