Одорант природного газа: особенности одорантов, нормы и правила их ввода

Оригинальное решение

В качестве газоанализатора стали использовать наши носы. В газовое топливо добавляют одоранты, особые примеси, которые придают запах газу. Если дезодоранты используют для устранения различных запахов, то одоранты, наоборот, служат для создания таковых. Причём стараются делать их как можно более противнее и неприятнее.

Магистральный газ в домах уже не один десяток лет обычное явление не только в городах, но и во многих деревнях нашей страны. Там, где его по трубам провести невозможно либо нецелесообразно с экономической точки зрения, пользуются сжиженным природным газом. Для этого устанавливают газгольдеры.

Рис.2

Способы одоризации

Насыщение топлива запаховыми присадками проводится на последней стадии его транспортировки до потребителя на обогатительных или газораспределительных подстанциях.

Добавляться одоранты могут следующими способами:

  • Насыщение паром. Поскольку смеси меркаптанов горючи, их не нагревают, а распыляют через форсунки. В результате образуется мельчайший аэрозоль, равномерно распределяющийся по газовой струе.
  • Капельный ввод. Присадки подаются в трубу в виде тонкой струи под давлением или падающих капель. Затем происходит их быстрое испарение под воздействием движущегося по магистрали газа.

Типы одорантов

Тетрагидротиофен (THT) –  циклический сульфид. Один из самых стойких к окислению от трубопроводов одорантов. Имеет среднюю интенсивность запаха. Формула: C4H8S Молекулярная масса: 88.172 Регистрационный номер химсоединения по классификации CAS: 110-01-0 Относительная плотность: 1.000 Точка кипения: 115 – 124 °C Точка замерзания: -96°C Температура вспышки: -7 °C Содержание серы: 36.37 (вес %)

Димитилсульфид (DMS) – характеризуется хорошей устойчивостью к окислению.

Запах схож с запахом чеснока.

Обычно используется, как примесь к тетрагидротиофену.

Формула:

C2H6S

Молекулярная масса:

62.135

Регистрационный номер химсоединения по классификации CAS

75-18-3

Относительная плотность

0.8

Точка кипения

37 °C

Точка замерзания

-98°C

Температура вспышки

-38 °C

Содержание серы

51.61

(вес %)

Этилмеркаптан (EM) – классический одорант, применяемый на территории РФ.

Норма одоризации газа составляет

16 г/1000м3

Формула

C2H6S

Молекулярная масса

62.135

Регистрационный номер химсоединения по классификации CAS

75-08-1

Относительная плотность

0.839

Точка кипения

34 – 37 °C 31

Точка замерзания

-148 -121°C

Температура вспышки

-48 °C

Содержание серы

51.61

(вес %)

Метилакрилат (MA) и Этилакрилат (EA) – не серосодержащие одоранты, экологически чистые, но более дорогие.

Формула

C4H6O

и

C5H8O2

Молекулярная масса

86.0892

и

100.1158

Регистрационный номер химсоединения по классификации CAS

96-33-3

и

140-88-5

Относительная плотность

0.9535 – 0.9574 0.9

Точка кипения

78 – 81 °C

и

99 – 100 °C

Точка замерзания

-75°C

и

-72°C

Температура вспышки

-3 °C

и

8.3 °C

Содержание серы (вес %)

32

Разновидности термодатчиков для газа

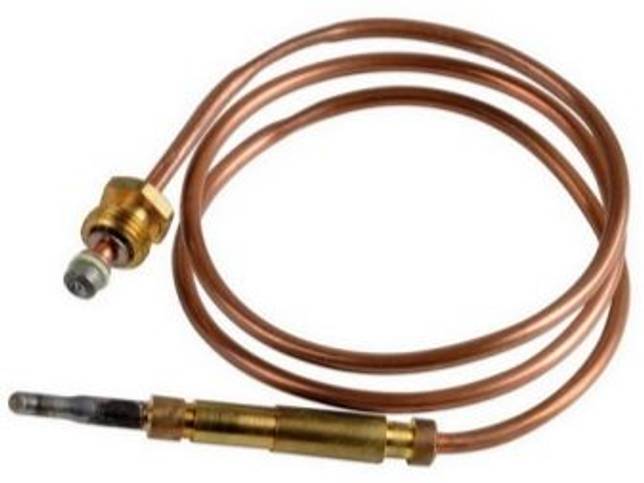

Термопары газовых плит различаются по сплаву проводников и типу подсоединения к клапану. И главное здесь – каждый производитель оборудования на газу использует свои варианты электромагнитов с разными разъемами подключения.

В большинстве случаев переставить термопарный датчик газконтроля с одно плитки на другую невозможно.

Термопара должна соответствовать модели газовой плиты, устанавливать «левое» контрольное устройство запрещается из соображений безопасности

Сплавы и металлы для создания термопар используются следующие:

  • константан+хромель;
  • медь+константан;
  • медь+копель;
  • нисил+нихросил;
  • алюмель+хромель;
  • константан+железо;
  • хромель+копель;
  • платинородий+платина;
  • вольфрам+рений.

От используемых сплавов зависит точность устройства и диапазон его рабочих температур. Например, хромель-алюмелевая термопара рассчитана на работу при 0–1100 0С, железо-константантная при 0–700 0С, а платино-платинородиевая выдерживает нагрев до +1700 0С.

В бытовых газовых плитах обычно применяются термопарные датчики из алюмеля и хромеля либо константана и железа. Они недороги и вполне подходят для температурных условий варочной панели на газу.

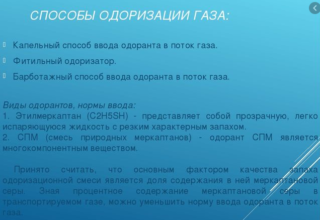

Способы одоризации природного газа

Тип одоранта выбирают, исходя из нескольких требований:

  • необходимого уровня точности;
  • достаточной производительности;
  • материальных возможностей.

Добавка используется как в жидком, так и в парообразном виде. Первый способ предусматривает  капельное введение или применение дозирующего насоса. Для насыщения парами в часть газового потока вводят одорант путем ответвления или обдува смачиваемого фитиля.

Способ #1 — капельный ввода вещества

Этот способ ввода отличается сравнительно небольшими затратами и простой схемой использования. Принцип действия основан на подсчете количества капель в единицу времени, что позволяет получить требуемый расход.

Для транспортировки газа в больших объемах капли трансформируются в струю жидкости, в таких случаях используют шкалу уровнемера или специальную емкость с делениями.

Капельница используется для визуального контроля расхода агрессивных веществ, в том числе при дозировании одоранта. Все детали, включая корпус, выполнены из устойчивых материалов

Этот способ требует постоянной ручной регулировки и проверки расхода, в частности при изменении количества потребителей.

Процесс не поддается автоматизации, поэтому точность его невысокая – составляет всего 10-25%. В современных установках капельницу используют только в качестве резерва при неисправности основного оборудования.

Способ #2 — использование фитильного одоризатора

Использование фитильного одоризатора – еще один способ, который подходит для небольших объемов газа. Все операции проводятся вручную. Одорант используется для паров и жидкого состояния, его содержание определяют по количеству расхода в единицу времени.

Испарение в фитильных одоризаторах, в отличие от других устройств, происходит непосредственно с поверхности, над которой проходит газ. Покрытие зачастую состоит из фланелевых фитилей

Регулируют подачу с помощью изменения количества газа, который пропускают через фитиль.

Способ #3 — барботажный ввод запаха в газ

Установки, в которых используется барботаж, в отличие от двух предыдущих, могут быть автоматизированы.

Подача одоранта осуществляется с помощью диафрагмы и дозатора, его количество рассчитывается пропорционально расходу газа. Вещество поступает самотеком из расходной емкости. Отвечает за процесс заправки эжектор.

Схема барботажного одоризатора. К основным элементам можно отнести диафрагму, газопровод, клапан, камеру и фильтр. Выпускают различные размеры устройств в зависимости от производительности газораспределительной станции

В числе последних разработок для усовершенствования процесса одоризации – использование дозирующих насосов. Они состоят из очищающего фильтра, электронного блока управления и устройства для управления – магнита или клапана.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля. Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

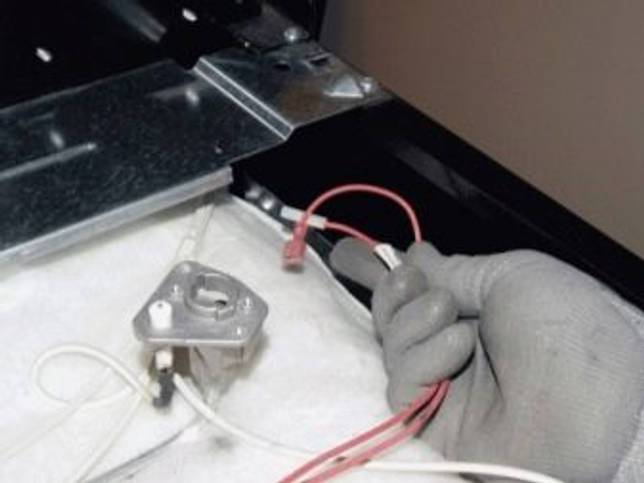

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

  • Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
  • После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Это интересно: Одорант природного газа: чем одорируют газ + разбор норм и правил одоризации

Типы одорантов

Тетрагидротиофен (THT) –  циклический сульфид. Один из самых стойких к окислению от трубопроводов одорантов. Имеет среднюю интенсивность запаха. Формула: C4H8S Молекулярная масса: 88.172 Регистрационный номер химсоединения по классификации CAS: 110-01-0 Относительная плотность: 1.000 Точка кипения: 115 – 124 °C Точка замерзания: -96°C Температура вспышки: -7 °C Содержание серы: 36.37 (вес %)

Димитилсульфид (DMS) – характеризуется хорошей устойчивостью к окислению.

Запах схож с запахом чеснока.

Обычно используется, как примесь к тетрагидротиофену.

Формула:

C2H6S

Молекулярная масса:

62.135

Регистрационный номер химсоединения по классификации CAS

75-18-3

Относительная плотность

0.8

Точка кипения

37 °C

Точка замерзания

-98°C

Температура вспышки

-38 °C

Содержание серы

51.61

(вес %)

Этилмеркаптан (EM) – классический одорант, применяемый на территории РФ.

Норма одоризации газа составляет

16 г/1000м3

Формула

C2H6S

Молекулярная масса

62.135

Регистрационный номер химсоединения по классификации CAS

75-08-1

Относительная плотность

0.839

Точка кипения

34 – 37 °C 31

Точка замерзания

-148 -121°C

Температура вспышки

-48 °C

Содержание серы

51.61

(вес %)

Метилакрилат (MA) и Этилакрилат (EA) – не серосодержащие одоранты, экологически чистые, но более дорогие.

Формула

C4H6O

и

C5H8O2

Молекулярная масса

86.0892

и

100.1158

Регистрационный номер химсоединения по классификации CAS

96-33-3

и

140-88-5

Относительная плотность

0.9535 – 0.9574 0.9

Точка кипения

78 – 81 °C

и

99 – 100 °C

Точка замерзания

-75°C

и

-72°C

Температура вспышки

-3 °C

и

8.3 °C

Содержание серы (вес %)

32

Одорант

Схема присоединения к испытываемому трубопроводу компрессора и манометров.

Одорант добавляется к подаваемому компрессором воздуху. Одорантом могут служить аммиак, этилмеркаптан и другие газы с резким запахом.

Одорант должен иметь резкий и специфический запах, отличающийся от всех возможных запахов кухни и производственных помещений.

Одорант должен быть физиологически безвредным, не должен вызывать раздражения слизистых оболочек и тошноты.

Одорант в смеси с газом не должен повышать корродирующую способность газа и реагировать с применяемыми при газоснабжении материалами ( металлическими, кожаными диафрагмами, резиновыми и другими прокладками, уплотнительной прядью и пр.

Одорант и его пары не должны растворяться в воде или в конденсате при прохождении по газопроводу.

Одорант при обычной температуре не должен реагировать с какими-либо примесями газа, включая кислород и сероводород.

Одорант должен быть дешевым и доступным в изготовлении.

Одорант вводят в газ при помощи одоризационных установок капельного, фитильного или барботажного типов, включаемых либо непосредственно в газопровод ( установки прямого действия), либо параллельно ему.

Одоранты не должны вызывать раздражения слизистых оболочек, слезотечения и тошноты в тех их концентрациях, которые могут встретиться в практике. Они не должны увеличивать корродирующую способность газа по отношению к металлическим поверхностям трубопроводов, арматуры и аппаратуры. Продукты сгорания одорантов должны быть безвредны, коррозийно неактивны и не должны иметь неприятного запаха.

Одоранты не должны реагировать с применяемыми в газоснабжении материалами, уплотнительной прядью, в том числе и пропитанной маслами и смолами, различного рода прокладками, кожаными и другими диафрагмами счетчиков, регуляторов давления и пр.

Одорант должен кипеть в умеренно узких пределах температур и одновременно обладать достаточной упругостью паров, обеспечивающей насыщение им в необходимых количествах газа, имеющего в эксплуатационных условиях температуру от 6 до 25 С.

Одоранты не должны вызывать раздражения слизистых оболочек, слезотечения и тошноты в тех их концентрациях, которые могут встретиться в практике. Они не должны увеличивать корродирующую способность газа по отношению к металлическим поверхностям трубопроводов, арматуры и аппаратуры.

Одоранты не должны реагировать с применяемыми в газоснабжении материалами, ушютнительной прядью, в том числе и пропитанной маслами и смолами, различного рода прокладками, кожаными и другими диафрагмами счетчиков, регуляторов давления и пр.

Добыча и обработка природного газа

Основная статья: Добыча и обработка природного газа

Газовые месторождения

Залежь нефти или газа представляет собой скопление углеводородов, которые заполняют поры проницаемых пород. Если скопление велико и его эксплуатации экономически целесообразна, залежь считают промышленной. Залежи, занимающие значительные площади, образуют месторождения.

Осушка газа

Содержание влаги в газе при его транспортировании часто вызывает серьезные эксплуатационные затруднения. При определенных внешних условиях (температуре и давлении) влага может конденсироваться, образовывать ледяные пробки и кристаллогидраты, а в присутствии сероводорода и кислорода вызывать коррозию трубопроводов и оборудования. Во избежание перечисленных затруднений газ осушают, снижая температуру точки росы на 5…7 °С ниже рабочей температуры в газопроводе.

Очистка газа от сероводорода и углекислого газа

В горючих газах используемых для газоснабжения городов, содержание сероводорода не должно превышать 2 г на 100 м3 газа. Содержание углекислого газа нормы не лимитируют, однако по технико-экономическим соображениям в транспортируемом газе оно не должно превышать 2%.

Одоризация газа

Природный газ не имеет запаха. Поэтому для своевременного выявления утечек газа ему придают запах — газ одорируют. В качестве одоранта применяют этил-меркаптан (С2Н5SН). По токсичности качественно и количественно он идентичен сероводороду, имеет резкий неприятный запах.

Про запах газа

Про запах газа то мы совсем забыли. Существует куча мифов, что чистый газ пахнет. Однако это совсем не так! Природный газ, именно его достаточно большое количество, зачастую он состоит из метана (CH4) это соединение атомов углерода и водорода. Также бывают небольшие примеси этана (C2H6), пропана (С3H8) и бутана (С4H10).

Что интересно не один газ в чистом виде, ни метан, ни бутан, ни пропан – НЕ ИМЕЮТ ЦВЕТА И ЗАПАХА! Если бы газ поступал чистый в наши с вами жилища, то при утечках его «заметить» было бы очень сложно. А это либо взрыв (потому как они взрывоопасны), либо банально можно задохнуться.

Именно поэтому почти все применяющиеся на сегодня газы проходят процесс принудительной одорации!

Сейчас очень часто, почти во всех газообразных составах используют одорант – этилмеркаптан.

С этим читают

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  • Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  • Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  • Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  • Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  • Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Свойства и состав одорирующих веществ

Этилмаркаптан начали применять еще во времена Советского Союза и изготавливался он в Дзержинске. Выявлено, что он имеет невысокую химическую стабильность, которая выражается в его быстром окислении. Последнее вещество всегда присутствует в газопроводе. Они образовывают другой химический элемент, который называется диэтилдисульфидом. Этот элемент, по сравнению с этилмаркаптаном, обладает слабой интенсивностью запаха, поэтому приходится увеличивать его концентрацию, соответственно и затраты. Говоря об этом веществе, необходимо ответить, что оно достаточно токсично.

Еще один достаточно распространенный СПМ. Основным его производителем является завод по газопереработке, который находится в Оренбурге. В его состав входит много отдельных компонентов, таких как этилмеркаптан, изо-попилмеркаптан и бутилмеркаптан. Всего их 7 и все они имеют различную массовую долю в веществе. На 1000м3 вводится  16 г СПМ. В качестве одоранта зарубежном используют меркаптан, который создается при химическом синтезе серы, сульфида и других веществ, но уже с меньшей молекулярной долей.

Международный стандарт, которого придерживалось большинство производителей и потребителей, совсем недавно был изменен. Если раньше в качестве одорантов применялись соединения сери, которые имеют температуру кипения в 130 градусов, то сейчас широко начали применять бессернистые соединения. Им присущи следующие свойства:

  • экологическая чистота продукта. В атмосферу не выбрасываются соединения, которые имеют серу;
  • более резкий и стойкий запах;
  • соответствие эпидемиологическим нормам;
  • высокая интенсивность;
  • низкая концентрация;
  • вещество стабильно даже при длительной транспортировке или хранении;
  • не изменяющиеся свойства, даже во время больших колебании температуры;
  • не растворяется в воде.

Одним из примеров таких одорантов выступает Gasador. Его признали пригодным в нашей стране, после того, как были пройдены все испытания. Они проводились на предприятии ООО «Севергазпром».

Что такое природный газ

Природный газ — смесь углеводородов, предмет религиозного культа, спора ученых и важнейший сырьевой ресурс. Он невидим и не имеет запаха. В России его больше, чем где-либо в мире.

Из чего состоит природный газ

Основу природного газа составляет метан (CH4 ) — простейший углеводород (органическое соединение, состоящее из атомов углерода и водорода). Обычно в его состав также входят более тяжелые углеводороды. гомологи метана: этан (C2 H6 ), пропан (C3 H8 ), бутан (C4 H10 ) и некоторые неуглеводородные примеси.

Запах газа

Что интересно, ни один из названных газов не имеет ни цвета, ни запаха. Характерный неприятный запах, с которым в быту сталкивался практически каждый человек, придается газу искусственно и называется одорацией. В качестве одорантов. то есть неприятно пахнущих веществ, обычно используют серосодержащие соединения. Человек может уловить запах одного из самых распространенных одорантов — этантиола — даже если одна часть этого вещества придется на 50 миллионов частей воздуха. Именно благодаря одорации можно легко устанавливать утечки газа.

Одоризация газов

Пары природных и сжиженных углеводородных газов бесцветны и не имеют запаха. Это затрудняет обнаружение газа в помещениях при утечке. Согласно требованиям государственного стандарта запах газа должен ощущаться при объемной доле его в воздухе, равной 0,5%. Для придания газам специфического запаха в них добавляют сильно пахнущие вещества — одоранты, например технический этил- или метилмер-каптан. Среднегодовая норма расхода меркаптанов для одоризации природного газа составляет 16 г (19,1 см3) на 1000 м3 газа (при температуре 0 °С и давлении 760 Па).

Меркаптаны — летучие бесцветные жидкости, обладающие ярко выраженным специфическим запахом. Они могут быть обнаружены при содержании в воздухе, равном 2 • 10 9 мг/л. В ничтожных концентрациях пары меркаптана вызывают тошноту и головную боль, при более высоких концентрациях — оказывают влияние на нервную систему. При легких отравлениях меркаптанами рекомендуются свежий воздух, покой, крепкий чай или кофе, при сильной тошноте требуется врачебная помощь, при остановке дыхания — искусственное дыхание.

В качестве средств индивидуальной защиты от меркаптанов используют фильтрующий промышленный противогаз марки А, а при работе в помещении с высокой концентрацией их — изолирующие шланговые противогазы с принудительной подачей воздуха, защитные герметичные очки и др.

Все оборудование при работе с одорантами должно быть тщательно герметизировано. Помещения, в которых хранят или применяют одоранты, необходимо оборудовать вентиляцией.

Одоризацию природного газа производят на ГРС, сжиженных углеводородных газов бытового и коммунально-бытового назначения — на газоперерабатывающих, нефтеперерабатывающих и нефтехимических заводах. При массовой доле пропана в сжиженном газе до 60 % (включительно), бутана и других газов более 40 % норма одоризации составляет 60 г этилмер-каптана на 1 т сжиженного газа; пропана свыше 60%, бутана и других газов до 40 % — 90 г на 1 т сжиженного газа.

Заводы-изготовители производят одоризацию в потоке газа путем введения одоранта в трубопроводы, по которым газ перекачивается из резервуаров на наливные железнодорожные эстакады Периодически, а также при поступлении рекламаций проводится проверка интенсивности запаха одоризованных газов органолептическим и физико-техническим методами. На предприятиях, потребляющих природные и сжиженные углеводородные газы для бытовых целей, проверку интенсивности запаха одоранта в газе проводят не реже 1 раза в квартал.

Органолептическая проверка интенсивности запаха одорированных газов проводится пятью испытателями с оценкой по пятибалльной шкале: 0 — отсутствие запаха; 1—запах очень слабый, неопределенный; 2 — запах слабый, но определенный; 3 — запах умеренный; 4 — запах сильный; 5 — запах очень сильный, нетерпимый. Органолептическая проверка интенсивности запаха одорированных газов проводится в специально оборудованной комнате-камере при температуре (20±4) °С, в которой объемная доля газов в воздухе должна составлять 0,4 %, что соответствует /б нижнего предела взрываемости. Г аз впускается в камеру и перемешивается с воздухом с помощью вентиляторов. Запах считается достаточным, если не менее трех испытателей дадут оценку интенсивности не ниже 3 баллов. Если запах недостаточный, проводят оценку другой пробы газа пятью незаинтересованными испытателями.

Одновременно выполняют физико-химический анализ на содержание этилмеркаптана в углеводородной газовой смеси одним из следующих методов: хромотографическим, нефеломет-рическим, кондуктометрическим, методом бромных индексов, иодометрическим.

При наличии у газов бытового назначения собственного специфического запаха норма одоризации может быть уменьшена.

Одоризационные установки относят к категории взрывоопасных, а помещения для хранения одоранта — пожароопасных. При эксплуатации и ремонтах одоризационных установок запрещается проводить работы, которые могут вызвать искро-образование. Категорически запрещается курить в помещении, где находится одоризационная установка.

Одоризация

Одоризация позволяет более быстро обнаружить утечки газа.

Одоризация до установленной выше величины осуществляется в каждой точке транспортной сети с помощью централизованной установки одоризации.

Одоризация осуществляется путем добавки в горючий газ небольшого количества жидкости, обладающей хорошей летучестью и резким специфическим запахом.

Одоризация — обязательная технологическая операция при подготовке природного газа — осуществляется, как правило, путем подачи в газ жидких одорантов.

Одоризация должна производиться путем автоматического ввода одоранта, количество которого пропорционально расходу газа.

Одоризация — процесс придания природному газу искусственного запаха; необходима в целях безопасности, позволяет легко обнаружить даже минимальную утечку газа.

Одоризация газа в системе газоснабжения Ленинграда является исключительно важным мероприятием для обеспечения надлежащих санитарно-гигиенических условий и безопасности использования горючих газов в быту и промышленности.

Одоризация газа производится на выходном трубопроводе из ГРС. Газ, поступающий бытовым потребителям, должен быть одо-ризирован. Газ, поступающий на промышленные предприятия, может не подвергаться одоризации.

Одоризация газа, содержащего сероводород, не производится.

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркаптан. При этом запах газа должен ощущаться при концентрации его в воздухе не более 1 / 5 части нижнего предела взрываемости. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — й концентрации. Запах сжиженных газов должен ощущаться при 0 5 % — й концентрации их в объеме помещения.

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркап-тан, который содержит до 50 % серы. Количество этил-меркаптана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — ной концентрации.

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркап-тан, который содержит до 50 % серы. Количество этил-меркаптана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. При этом запах газа должен ощущаться при концентрации его в воздухе не более Vs части нижнего предела взрываемости. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — ной концентрации. Запах сжиженных газов должен ощущаться при 0 5 % — ной концентрации их в объеме помещения.

Технологическая схема очистки газа от сероводорода и углекислого газа раствором этаноламина.

Одоризация газа необходима, так как очищенный от сероводорода газ не имеет запаха, необходимого для обнаружения утечек. Поэтому в газ, как упоминалось выше, вводят одорант. Обычно применяемый для этой цели этилмеркаптан ( С2НБ8Н) представляет собой прозрачную, легко испаряющуюся жидкость с резким характерным запахом. Помимо этилмеркаптана в качестве одоранта могут быть применены каптан, тетрагидротиофен, пен-таларм и др. Одоризация может осуществляться на головных сооружениях магистрального газопровода, но чаще газ одорируют на ГРС, применяя для этой цели одоризационные установки капельного, барботажного и инжекторного типов.

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркоп-тан, который содержит до 50 % серы. Количество этил-меркоитана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. При этом, согласно ГОСТ 5542 — 50, запах нетоксичных газов должен ощущаться при содержании их в воздухе не более Vs нижнего предела воспламеняемости, а запах токсичных газов — при содержании в воздухе в количествах, допускаемых санитарными нормами.

Определение качества одоризации

Жалобы на строго регулируемые стандарты одоризации бытового газа становятся все более частыми.

Вместо этого предлагается сосредоточить внимание на нескольких факторах, влияющих на качество одоризации природного газа:

  1. Состояние трубопровода и его длина. Интенсивность запаха может уменьшиться из-за химических реакций между стенками трубопровода и одорантом, в этом случае необходимо будет увеличить скорость введения вещества в газовый поток.
  2. Необходимость изменения скорости также может быть связана с удельным весом меркаптановой серы в композиции. Зная его процентное содержание, можно уменьшить количество одоранта. В случае некачественного топлива или скопления конденсата в трубопроводе вместо этого потребуется увеличение концентрации вещества.
  3. На интенсивность запаха также влияют условия транспортировки и хранения. Использование неподходящих емкостей, в том числе из черной стали, перепады температур и воздействие атмосферных осадков отрицательно сказываются на качестве одоранта.

Что касается коэффициента вариации состава, то на анализ потребуются значительные затраты. Снизить неоправданный расход добавок можно с помощью автоматизированного процесса их введения, что также позволит решить проблему экологии и безопасности.

Концентрацию одоранта также можно определить в закрытом контейнере под давлением. Датчик, принцип действия которого основан на гидростатическом методе, рассчитывает объем, уровень и массу жидкости с помощью микропроцессорного блока управления

Эффективность одоризации также зависит от базового оборудования, степени автоматизации и способа перемешивания, последний параметр рассмотрим подробнее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
