Как выполняется обвязка котла полипропиленом: правила сооружения пп-контура

Месторасположение котла в отопительной системе

Основным элементом в отопительном контуре является нагревательный агрегат. Схема, согласно которой будет выполняться обвязка отопительного котла, во многом зависит от типа этого прибора.

Главное правило монтажа напольных моделей, изображенных на фото — их нельзя помещать в наивысшей точке разводки труб. Если это условие не выполнять, тогда в котле без устройства отвода попавшего воздуха будут образовываться воздушные пробки. Трубу подающей магистрали, которая выходит из агрегата, в данном случае следует размещать строго вертикально.

О том, что в модель электрического или газового котла вмонтирован автоматический воздухоотводчик, говорит наличие в его нижней части патрубков, к которым подсоединяют подающую трубу и обратку. Обычно их устанавливают в электрическое или газовое настенное оборудование (про

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

• Продолжительный срок службы.
• Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
• Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
• Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
• Доступная стоимость.
• Незначительный удельный вес.
• Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
• Морозоустойчивость, допустимый режим нахождения в помещении при температурах до — 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
• Химическая устойчивость.
• Легкость и удобность монтажа.
• Защита от блуждающих токов, материал не проводит электричество.
• Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
• Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
• Отсутствие повышенных требований к эксплуатации и уходу.
• Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

• Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
• Они также являются пожароопасными.
• Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй — в 5 раз.

Последовательность работ

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

1. К патрубкам подсоединяются трубы системы отопления.
2. В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

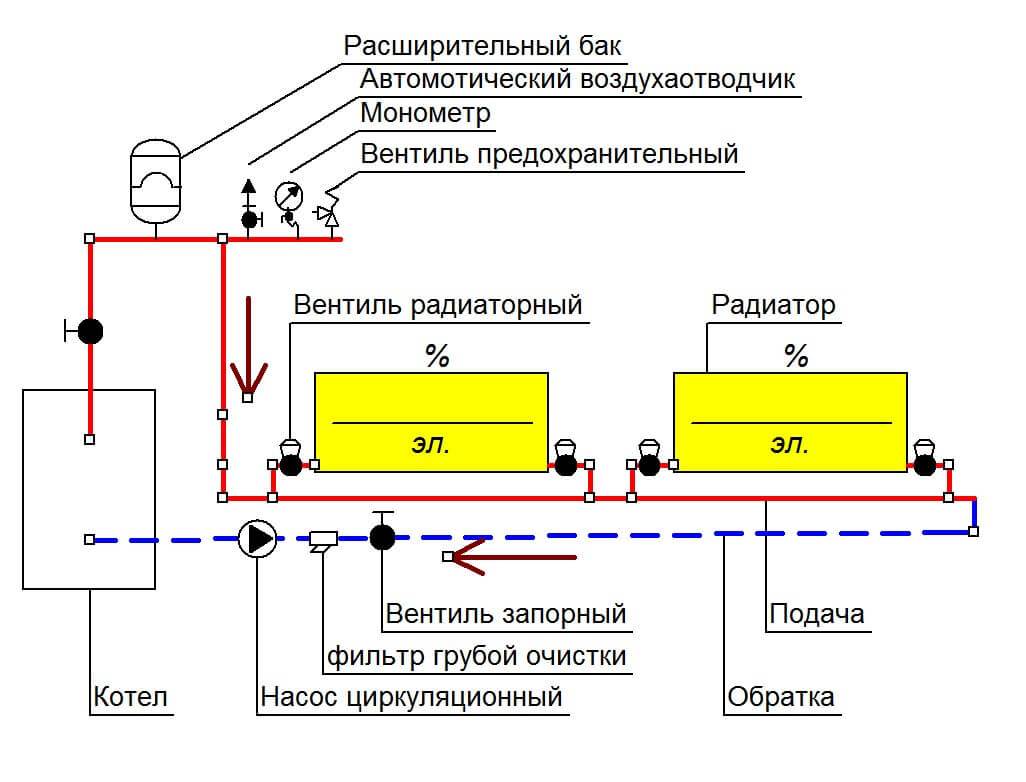

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

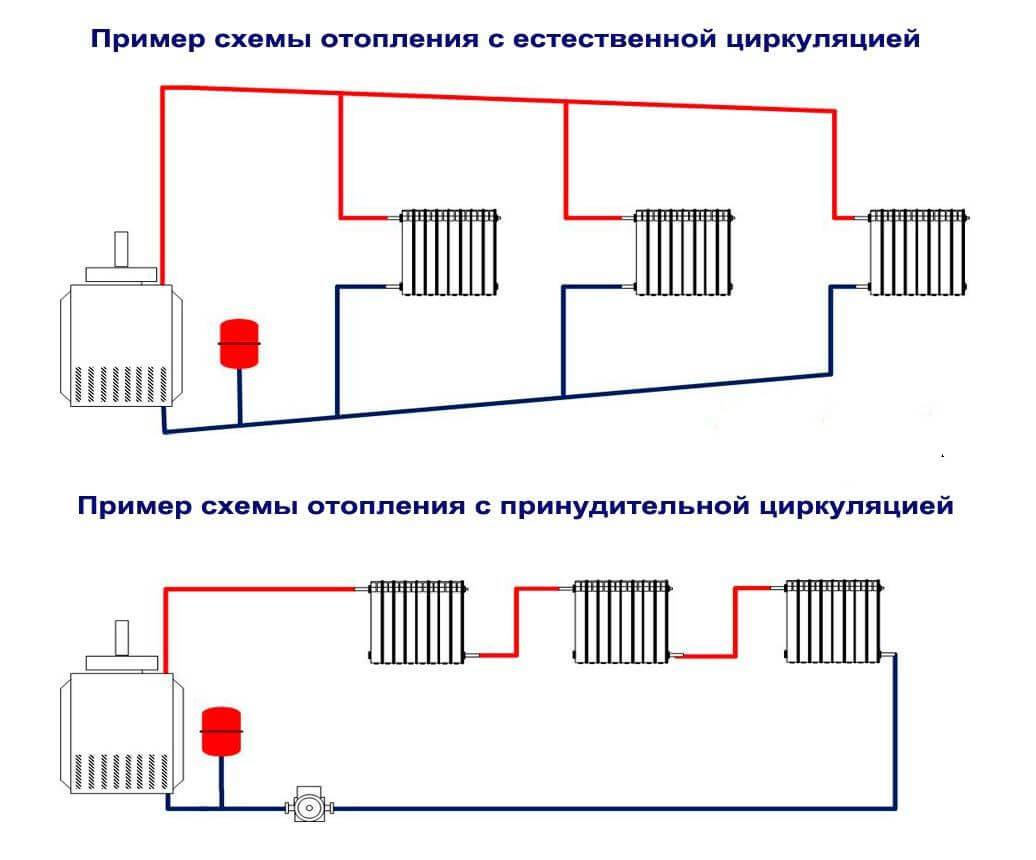

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

1. Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
2. Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Особенности функционирования котлов отопления

Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному.

Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.

Автономного типа. В данных моделях используются разные типы топливного материала (твердое топливо, электроэнергия, газовое топливо, жидкое топливо).

В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации.
Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур.
Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов

Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой.
При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность.

Ручного типа. Стоит отметить, что он отличается ручным процессом оснащения теплоносителя топливом.

• В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
• При этом такие котлы устанавливаются лишь способом напольного монтажа.
• Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Подключения твердотопливных котлов.

Котлы этого типа не имеют опции регулирования подачи тепла. Сгорание топлива происходит непрерывно, поэтому в случае отключения подачи электричества отключится насос, который отвечает за принудительное движение теплоносителя. Но, нагрев будет продолжаться, и давление расти, в итоге этот процесс выведет из строя всю систему.

Чтобы не допустить таких ситуаций предусмотрено несколько видов аварийных схем, которые позволяют сбрасывать лишнее тепло:

• Аварийная подача холодной воды;
• Подключение насоса к аккумуляторным батареям или генератору;
• Наличие гравитационного контура;
• Дополнительный аварийный контур.

Полипропиленовый контур для различных типов отопительных котлов

Перед тем как вести речь о схемах обвязки в различных котлах, следует оговорить один очень важный момент: какой тип котла вы бы ни выбрали, помните: первый метр трубы всегда делают из металла. И только затем подсоединяют полипропилен. Это связано с тем, что на выходе температура воды часто бывает максимально возможной и труба, выполненная из полипропилена, может попросту лопнуть. Итак, рассмотрим особенности обвязки в зависимости от типа используемого отопительного котла:

Газовый нагреватель. В данном случае самым надежным вариантом будет использование коллектора и гидрострелки. Лучшей схемой для газового котла является использование циркуляционного оборудования на каждом отопительной системы вплоть до распределителя. Далее уже можно устанавливать «страхующие» помпы. Именно они заберут на себя преимущественную часть нагрузки, перекачивая теплоноситель.

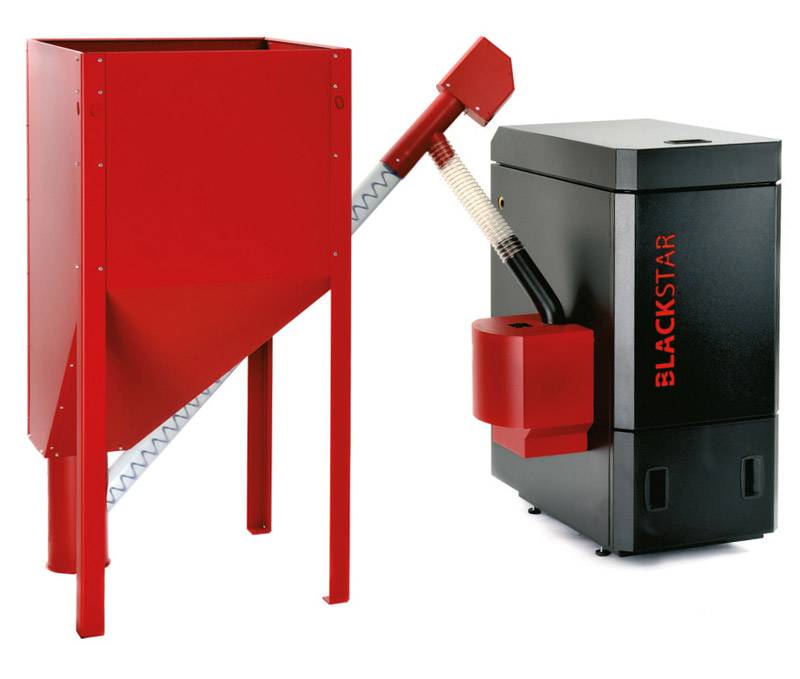

Твердотопливный нагреватель. Нельзя не упомянуть одну особенность подобных устройств – они абсолютно инертны в случае прекращения подачи топлива. А это означает, что система не отключится, пока не использует все топливо, нагревая при этом теплоноситель. Для полипропиленовых труб это не очень хорошо.

На этом наш материал подошел к концу. Мы познакомили вас с особенностями обвязки отопительного котла полипропиленом и рассмотрели стандартные схемы обустройства системы отопления с помощью полипропиленовых труб. Удачного ремонта!

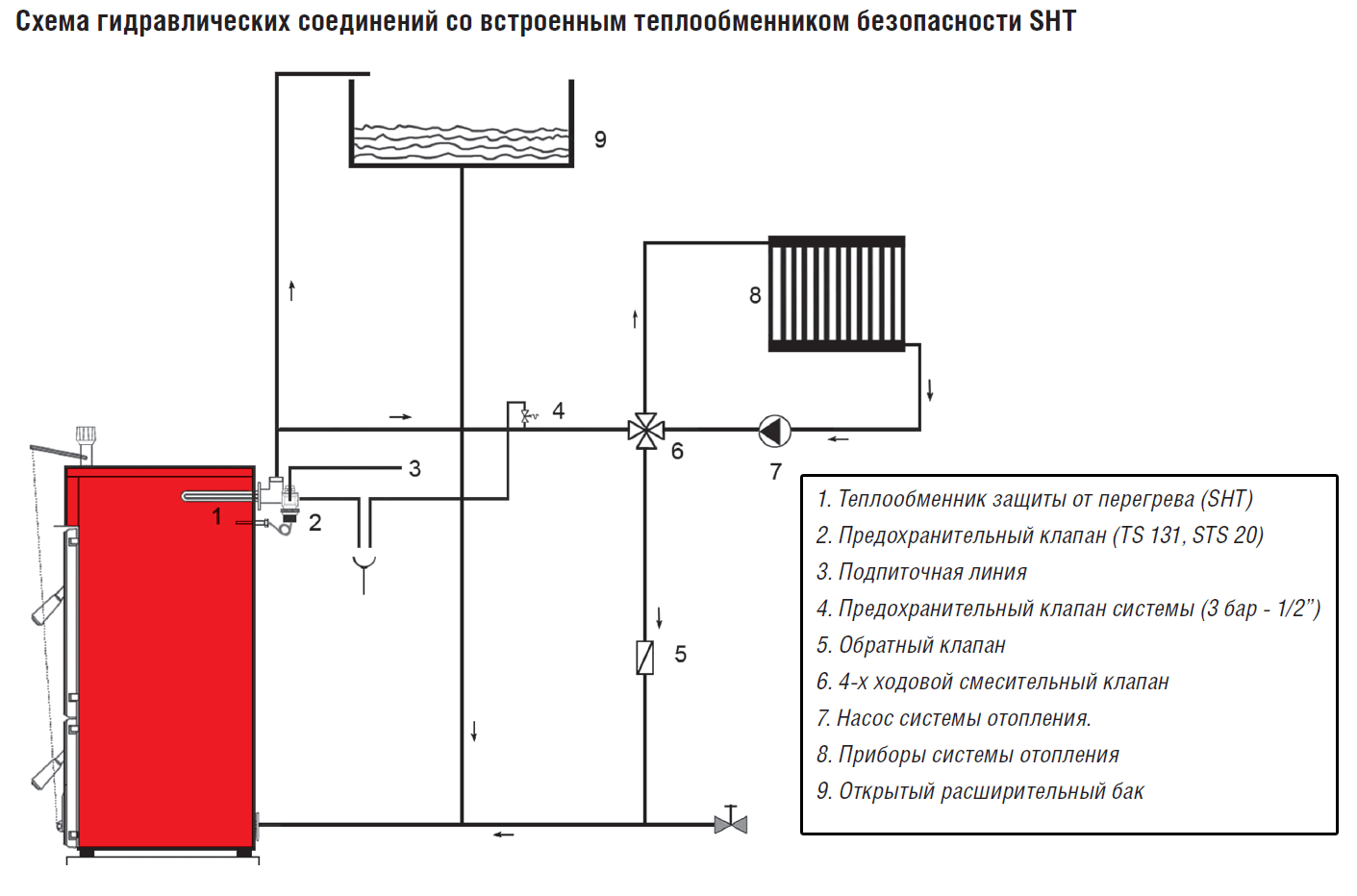

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Тонкости обвязки газовых котлов

Обвязка газового и твёрдотопливного котла делается разными способами. Наиболее популярным является метод с использованием полипропилена. Работа с полипропиленовыми изделиями славится своей лёгкостью и дешевизной. За счёт особенных характеристик используемого материала, на стеках трубопровода не образуется налет. А процессы по обвязке очень просты, с ними сможет справиться даже неподготовленный заранее человек.

Обвязка котлов, в том числе и двухконтурных, происходит посредством пайки. Это исключает возможность появления протечек, которые могли образоваться, например, при неточном размещении фитингов.

Полипропиленовый трубопровод позволит создать любой контур, а схема обвязки будет проста и понятна. Сварка полипропилена может быть осуществлена разными способами. Главное правило — избежать большого количества соединения труб.

Не менее важным является то, что все соединения должны быть максимально плавны и равномерны. Единственное, в месте, где к котлу будет подводиться газ, нужно сделать жёсткое соединение «сгоном» или «американкой.

В качестве прокладки нужно использовать только паронит. Ни в коем случае нельзя применять фум-ленту, паклю или комплектующие из резины. Эти материалы легко воспламеняемы, а резиновые детали при высоких температурах сужаются и уменьшают диаметр трубы, что приведет к нарушениям подачи топлива.

Трубопровод, который обвязан полипропиленовыми трубами, выдерживает высокое давление — до 25 бар. Ему не страшны и высокие температуры — максимальное значение — 95 градусов по Цельсию.

Особенности подключения двухконтурных газовых котлов

подключение двухконтурных газовых котлов

Принцип работы двухконтурных котлов прост — тепловая энергия отдаётся воде напрямую. Особенность двухконтурных котлов заключается в том, что теплоноситель не нагревается при расходе горячей воды, то есть параллельная работа двух контуров исключена. Соответственно, обвязка настенного двухконтурного газового котла одинакова и не зависит от типа обогрева. Радиатор и теплоноситель охлаждаются очень долго. Объясняется это большим размером труб.

Что касается особенностей подключения двухконтурных котлов, то следует знать, что сочетание его с системой естественной циркуляцией исключено. После того, как генератор прекратит нагреваться, движение воды остановится. Если установка начинает повторный нагрев, то это занимает намного больше времени, плюс ко всему радиатор начинает неравномерно распределять тепло. Поэтому многие модели имеют в своём составе циркуляционный насос.

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

• Упрощенная установка и обвязка;
• энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
• компактность котла и вспомогательного оборудования;
• низкая стоимость обслуживания системы;
• высокая ремонтопригодность;
• надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

1. Необходимость иметь надежный источник электроэнергии.
2. Необходимость выполнение балансировки контуров нагрева.
3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Правила монтажа и обустройства котельной

Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.

Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:

Схема А и Б устройство дымохода в помещении дома. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тоще стен. Эти каналы обязательно должны быть изолированы от основной системы естественной вентиляции дома.

Схема В – выведение дымохода из котельной устроенной в подвальном помещении.

Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.

Во всех вариантах устройства дымоходов необходимо установить:

• искрогаситель на дымоходную трубу;
• герметизацию переходного рукава в котельную;
• устройство дренажа.

Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.

Правила установки пеллетного бункера

Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.

Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.

Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».
