Обратный клапан для насосной станции: для чего нужен и как устанавливается

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

  1. Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
  2. Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
  3. Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

  1. Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
  2. Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Из какого материала должен быть изготовлен клапан

Данный вид изделий может быть из:

  1. Латуни. Не подвергается коррозии, не окисляется, не гниет. Материал прочен, долговечен, но относится к сегменту дорогостоящих. При этом, сплав ломкий, подвержен механическим воздействиям и используется, в основном, профессионалами.
  2. Чугун. В быту применяется крайне редко, так как при малой себестоимости является материалом хрупким. Он подвержен старению, работает долго, но обрастает известковым налетом, что нежелательно при организации системы водоснабжения.
  3. Нержавеющая сталь. Сплав выдерживает механические нагрузки. На нем не появляются очаги коррозии. Не гниет, устойчив к агрессивной среде, инертен к воде и химическим соединениям. Единственный минус – высокая стоимость.

При выборе обратного клапана для насосной станции, нужно помнить, что в маркировке указаны материалы, из которых изготовлены все элементы. Если, скажем, корпус латунный, то это не исключает, что внутренние элементы изготовлены, например, из пластика. Так производители стараются удешевить конструкцию. Потребитель, не являясь профессионалом, покупает не самую лучшую модификацию.

Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.   Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Виды обратного клапана

Пружинный (подъемный)

Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.

Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.

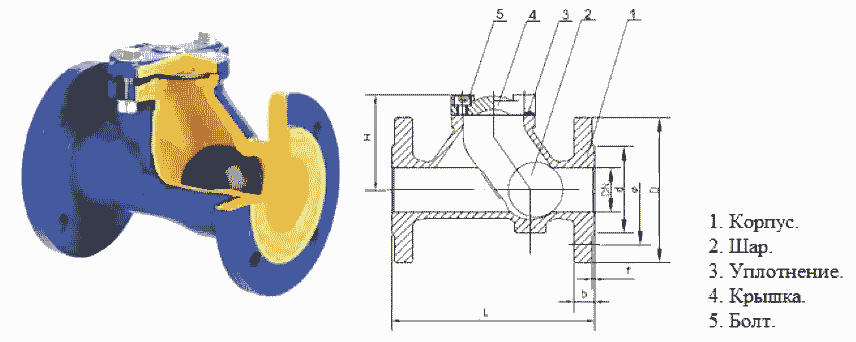

Шаровой клапан

 Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

Шаровый обратный клапан

Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.

Поворотный или лепестковый

 Это название клапан получил из-за своей конструкции.

В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде

    Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.

Поворотные обратные клапана делятся на две группы:

Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора

Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.

 Двустворчатый обратный клапан

У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.

Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.

У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.

Также их рекомендуется устанавливать в системах, где присутствует высокое давление.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

  1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
  2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
  3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
  4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

  • обыкновенный – применяется почти что во всех системах водообеспечения;
  • очень маленький – ставится в середине отрезков трубы водяного счетчика;
  • не очень большой – располагают на выходе учетного прибора;
  • большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

  • на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
  • в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
  • для местного отопления приватного дома;
  • ими оборудуется канализация для устранения опасных ситуаций.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

  • перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
  • современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
  • в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

Дроссельный клапан

Самым простым запорным прибором является дроссельный клапан (рис 133). Круглый диск вращается на оси, проходящей через его центр. Один конец оси лежит в глухом подшипнике в стенке трубы, а другой — через сальник выходит наружу. На наружный конец оси надевается маховик или зубчатое колесо, которыми круглый диск приводится во вращение при открытии и закрытии клапана. Так как диск уравновешен одинаковым давлением воды по одну и другую стороны его оси, то для управления клапаном нужно небольшое усилие.

Это является наряду с простотой устройства крупным преимуществом дроссельного клапана но сравнению с задвижками. Недостатком дроссельного клапана является недостаточная плотность закрытия. Во многих случаях этот недостаток допускается. Полная водонепроницаемость клапана может быть достигнута некоторым усложнением в его устройстве. Если в желобах, проделанных по окружности трубы, в том месте, где клапан находится в закрытом положении, вложить резиновую трубку и нагнетать в нее сжатый воздух, она плотно прижимается к закрытому клапану и обеспечит его водонепроницаемость.

Для этой цели может быть использован ручной автомобильный насос. Дроссельный клапан почти не применяется в водопроводном деле, между тем он с успехом может во многих случаях на трубопроводах большого диаметра заменять обыкновенные задвижки без пневматического уплотнения, а с уплотнением он может заменить любую задвижку. На рис. 133 ось поставлена горизонтально, часто ее удобнее ставить вертикально.

При автоматическом управлении дроссельный клапан заменяет обратный клапан, задвижку и гаситель ударов. В последнее время в США широко применяются усовершенствованные дроссельные клапаны (Batterfly valve) в водопроводном деле. Благодаря применению резинового уплотняющего кольца, вделанного в цилиндр клапана, получается герметическое закрытие. При разрыве большой трубы на задвижку действует одностороннее давление. Поперечное сечение трубы диаметром в 1,0 м равно 7 800 см3, при внутреннем давлении в 5 ати на диск задвижки действует сила 39000 кг. При таком давлении задвижку нельзя закрывать вручную.

На рис. 134 а и б изображены дроссельные клапаны с гидравлическими цилиндрами для автоматического управления.



На рис. 135 показано применение дроссельных клапанов для больших труб. Место, занимаемое ими в этом узле, очень мало по сравнению с местом, занимаемым обыкновенными задвижками. Дроссельный клапан мал по размерам, прост в устройстве и поэтому дешев, всегда легко открывается.



Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

  • Тип
  • Условный проход
  • Условное давление
  • ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

НазваниеПредел регулировки давленияЗаводские настройкиПроизводитель/странаКласс защиты прибораЦена
РДМ-5 Джилекс1- 4,6 атм1,4 — 2,8 атмДжилекс/РоссияIP 4413-15$
Italtecnica РМ/5G (м) 1/4″1 — 5 атм1,4 — 2,8 атмИталияIP 4427-30$
Italtecnica РT/12 (м)1 — 12 атм5 — 7 атмИталияIP 4427-30$
Grundfos (Condor) MDR 5-51,5 — 5 атм2,8 — 4,1 атмГерманияIP 5455-75$
Italtecnica PM53W 1″1,5 — 5 атмИталия7-11 $
Genebre 3781 1/4″1 — 4 атм0,4 — 2,8 атмИспания7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
