Оборудование для резки труб: виды инструментов и особенности их применения

Сабельные пилы

Полотно для сабельной пилы

Универсальный инструмент, подходящий для проведения ремонта в квартирах и частных дома. Инструмент с легкостью справляется с разрезанием гвоздей и саморезов. Обрезать кусок трубы или арматуру в труднодоступном месте не составит труда.

Несомненное достоинство инструмента – относительная безопасность и отсутствие искр во время работ.

Большинство мастеров его покупают именно по этим свойствам. Работать легче в тесном помещении.

При покупке внимание в первую очередь обращают на емкость аккумулятора и мощность приспособления – от этих факторов зависит длительность работы пилы. Опытные специалисты советуют покупать инструмент с максимальной мощностью

Ручные труборезы для труб большого диаметра

Большая часть представленных на рынке моделей способна справиться с трубами диаметром до 100 мм. В основе такого оборудования лежит нехитрая конструкция, состоящая из корпуса и нескольких дисковых роликов-резцов изготовленных из закаленной стали. Фиксацию трубы обеспечивают трубные тиски или хомутная защёлка, входящие в комплект трубореза. Для использования в домашнем хозяйстве или небольшой организации чаще всего достаточно именно ручного варианта.

Авторитет производителя ручного трубореза — гарантия качество материалов, сборки и, что немаловажно, дизайна. Речь идёт не столько об эстетике, сколько об удобстве — инструмент должен идеально лежать в руке

Для наиболее точного подбора инструмента по функционалу и соответствию вашим целям мы рекомендуем перед покупкой ручного трубореза обращаться за консультацией к профессионалам из компании ТБС. Это сэкономит время и деньги, позволит исключить покупку инструмента, который вам не подходит.

Чтобы подобрать и купить ручной труборез в компании ТБС, позвоните по телефону (звонок по России бесплатный). Сравнить цены и найти спецпредложения можно также на сайте в режиме реального времени. В Москве, Санкт-Петербурге и Новосибирске покупку можно забрать со склада, либо заказать доставку. Если сумма в корзине превышает 10 000 рублей, то в пределах города товар доставят бесплатно.

Если вы живете в другом регионе, оплаченный инструмент для резки труб доставит транспортная компания.

Подготовка и обрезка стальных труб

Перед тем, как приступить к раскрою, трубный материал необходимо соответствующим образом подготовить:

  1. Смочить маслом зону предполагаемого разделения. Это снизит температуру металла во время работы, очистит внешний периметр и частично снимет окалину.
  2. Посредством струбцины закрепить трубу в обойме, ориентируясь на предварительно помеченную маркером линию среза.
  3. Воспользовавшись штоком, перемещать режущую головку по периметру детали. Постепенно увеличивать подачу, выполняя необходимый срез.
  4. Если ножи имеют необходимую прочность и хороший уровень заточки, место отсечения получится гладким и не потребует последующей обработки.

В моделях, рассчитанных на обрезку труб малого диаметра (не более 30 мм) шток совмещается с рукояткой. Когда она приводится в движение, происходит и само отсечение.

Резка труб малых диаметров

Для раскроя стального трубного материала малого диаметра подлежащую обработке деталь четко закрепляют прижимным механизмом трубореза. Рукоятку инструмента проворачивают по часовой стрелке, чтобы режущий элемент вошел в контакт с поверхностью металла.

Потом совершают еще один поворот ручки, следя за тем, чтобы начало и конец линии надреза соприкасались, создавая четкую замкнутую окружность без прерываний и прочих нарушений.

Ручной роликовый труборез – самый удобный и практичный вариант для обработки в быту стальных труб небольшого диаметра. Для его использования не требуются специфические навыки и профессиональные знания

Если эти параметры соблюдены, ручку инструмента сдвигают еще на полоборота, плотнее подтягивая режущий элемент к трубе. Когда резаки четко входят в металл, прокрутку немного ускоряют и совершают вращения ручкой до тех пор, пока не произойдет отсечение.

Нарезка стальных труб крупного диаметра

В быту раскрой стальных труб крупного диаметра практически не востребован. В основном материал таких габаритов обрабатывают в промышленных масштабах. Для этой цели предприятия покупают очень мощное, дорогостоящее оборудование.

Лазерный станок позволяет без усилий и с высокой скоростью резать стальные трубы крупного диаметра и большой толщины. Через компьютерную систему управления оператор может задать машине подходящую программу для совершения разрезов любой сложности

Если все же в резке крупнодиаметровых труб вдруг возникает потребность, не обязательно приобретать профессиональное оборудование.

Можно воспользоваться обычной болгаркой, имеющейся в арсенале каждого хозяина, и, установив на нее режущий элемент для металла, совершить быстрое, аккуратное и качественное отсечение

Но работая с этим инструментом не следует забывать о мерах предосторожности

При раскрое стальных труб большого диаметра не рекомендуется ставить на болгарку рабочий элемент для дерева или камня. Несоответствие плотности резцов может спровоцировать порчу обрабатываемой детали, а впоследствии – привести к поломке самого инструмента

Но тем не менее, болгарка подходит только для осуществления разовых резо-раскроечных работ. Для регулярных масштабных мероприятий имеет смысл обзавестись более выносливым и сильным агрегатом.

Подробнее о различных видах оборудования для резки труб можно прочесть в этом материале.

Виды данных труборезов

Труборезы в продаже имеются такие:

  • ручные;
  • электрические.

Труборез ручной электрический отличается простой конструкцией. Для действий с данным механизмом не нужна специальная подготовка, и применять его не сложно даже в домашнем быту.

Ручной аппарат позволяет за минимальное время нарезать заготовки под прямым углом, без гратового налипания.

Основные преимущества ручного трубореза:

  1. Идеально подходит для пресс-фитинговых систем.
  2. Обработка изделия выполняется без стружки и задирочных шероховатостей.
  3. Не возникают наружные заусеницы и повреждения.
  4. Порезка проходит за маленький промежуток времени без перегревов и окалины.
  5. Мобильность и маленький вес.
  6. Возможность крепежа ручного станка на верстак или тиски.

При работе можно применить пневмо- или гидравлический привод. Это позволит  резать высокопрочные сооружения из бетона, керамику, чугун и сталь.

Труборезы электрические для стальных труб выполняют туже функцию, что и ручные, но физические усилия при этом не такие большие.

Следует дополнить, что трудоемкость и время на выполнение работы с электрическим механизмом уменьшается в значительной мере.

На большинстве автоматических устройств есть резцы. Они позволяют снимать фаску под сварку.

Самые эффективные труборежущие машины

С быстрым и аккуратным раскроем труб, изготовленных из высокогорючих материалов, лучше других справляются агрегаты безогневой резки. Они легко и четко обрабатывают любые виды полимеров, включая те, что плавятся при температуре 180-200 °С.

На нашем сайте есть подробная статья о том, как выбрать труборез для пластиковых труб, читайте далее.

Галерея изображений

Фото из

Шаг 1: Разметка трубы для совершения реза

Шаг 2: Правила фиксации трубореза

Шаг 3: Процесс резки пластиковой трубы

Шаг 4: Удаление заусенцев со среза трубы

Для рассечения прочной, но пластичной меди прекрасно подходят классические роликовые модели, как механические, так и электрические. Этим же видом инструмента режут трубы из более дорогостоящих материалов (латунь, бронза и пр.)

Режущими машинами, работающими на газе, раскраивают стальные трубы. Для чугуна такой вариант обработки не подходит, так как в области контакта режущего элемента с телом трубы образуется сильный перегрев. Это негативно влияет на базовые свойства металла и создает препятствия для ровной, точной и качественной обрезки.

Для раскроя отрезков трубы из многокомпонентных материалов идеально подходят различные варианты ручной гильотины. Они не повреждают тонкую усиливающую прослойку из алюминия и не сминают податливую полимерную основу.

Трубы из керамики или бетона чаще всего режут углошлифовальной машинкой. На термическое воздействие эти материалы не реагируют, а механические устройства гильотинного типа приводят к раскрашиванию края и разрушению целостности всей трубы.

Кроме оборудования, предназначенного исключительно для разрезания труб, с этой же целью используют и другие инструменты, например, отрезной дисковый станок, дисковую пилу, лазерный перфорационный и ленточнопильный станок.

Однако это актуально лишь для разовых работ. Если нарезка труб различной формы, диаметра и плотности осуществляется регулярно, лучше обзавестись специальным узкопрофильным инструментом.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

  1. по типу привода;
  2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

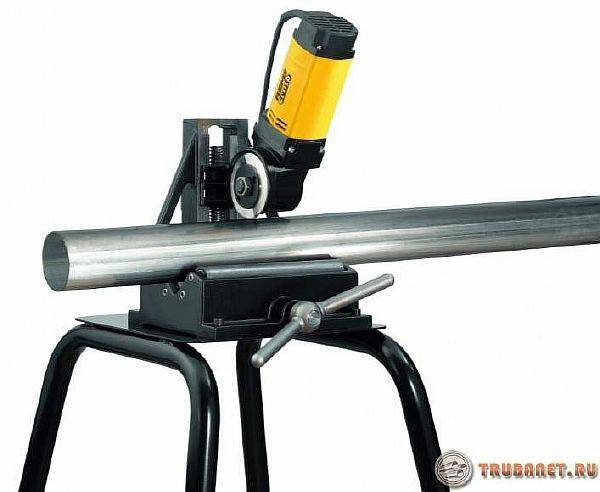

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Как выбрать лезвие для инструмента?

Для стальных труборезов актуальны некоторые специфические особенности, касающиеся, в частности, рабочих лезвий инструмента. Для качественного выполнения среза они должны иметь твердость, на 15…20 HRC превышающую твердость обрабатываемого трубного материала.

Определить этот параметр можно, совершив так называемую «пробу на искру». Она позволит выявить приблизительный процент углерода и даст возможность идентифицировать молибден, вольфрам и марганец. Таким способом станет понятно, какова исходная твердость и что за марка стали использовалась для изготовления трубы.


Если в процессе ремонтно-монтажных работ предстоит раскраивать и легированный, и нелегированный стальной трубный материал, целесообразно приобрести набор режущих элементов, подходящих для обработки металла разной прочности и качества

Для проведения теста торцовую часть детали обрабатывают на наждачном точиле и внимательно рассматривают искру, образующуюся в процессе:

  • более сплошной искристый пучок светло-желтого цвета означает малоуглеродистую нелегированную сталь;
  • о среднеуглеродистом составе говорит такой же по цвету, но более разветвленный пучок с некоторым количеством ярких вспышек;
  • сталь стандартного качества дает тонкий искровой поток с короткими разветвлениями и практически полным отсутствием вспышек;
  • легированная сталь отличается повышенной прочностью и не проявляет склонности к хрупкому разрушению. Поток искр сияет густым и насыщенным желтым цветом, а вместо легких вспышек наблюдаются вытянутые блестящие стрелки.

Имея подробную информацию о качестве стали, из которой сделана требующая обработки труба, подобрать подходящее оборудование для раскроя получится легко и быстро.

Правила эксплуатации и ухода

Чтобы труборез служил долго и надежно, качественно осуществлял отсечение и не портил стенки трубы в процессе работы, очень важно выбрать оптимальный уровень зажима стальной детали. Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки

Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки

Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки.

Если стальная труба зажата в труборезе четко, но не чрезмерно жестко, обрезка пройдет быстро, на детали не останется винтовой след, а край получится гладким и ровным

Вращение механизма должно осуществляться равномерно, но не очень быстро. Иначе стенки сомнутся и в месте отсечения образуются излишки срезанного металла.

Для корректной и продолжительной службы после работы поверхность режущего ролика, подающий винт и направляющие ролики очищают специальным средством, а потом обрабатывают смазкой.

Внешнюю поверхность осматривают на предмет вмятин или иных повреждений, а сколы шлифуют, чтобы не мешали последующей работе. Режущие элементы (резец или ролик) обследуют на предмет затупления и в случае надобности сразу же заменяют.

На хранение труборез оставляют в сухом и теплом месте. После таких процедур и комфортных условий хранения прибор надолго сохранит работоспособность и легко справится со всеми задачами.

Технология резки труб

Чтобы разрезать стальную трубу ручным цепным труборезом, необходимо:

  • отметить точку реза на трубе;
  • цепь (закрепленный конец) расположить на трубе таким образом, чтобы режущий ролик находился на точке реза;
  • охватить трубу свободным концом цепи;
  • зафиксировать свободный конец цепи на крюковом захвате так, чтобы зазор между поверхностью трубы и режущими роликами был минимален;
  • вращая винт натяжного механизма, добиться плотного прилегания режущих роликов к поверхности трубы;
  • вращая механизм за поворотные рычаги, выполнить рез (поворот выполнять в обе стороны);
  • винтом натяжного механизма подтянуть цепь и повторить рез;
  • операции повторять до полного разрезания трубы.

Как выбрать наиболее подходящую модель?

Резьбонарезной станок Ridgid или резьбонарезной станок ВМС 2а востребованы в мелком и крупносерийном производстве

При выборе определенной модели следует обратить внимание на:

Тип конструкции: вес, компактность, расположение основных элементов, степень защиты подвижных элементов и зоны резания. На рынке продажи подобного оборудования есть большой выбор. К примеру, можно приобрести вертикальный вариант исполнения РЕМС или с горизонтальной компоновкой. Все зависит от поставленных задач.
Тип установленного привода. На протяжении многих лет устанавливается механический привод, так как он прост в использовании и компактен

Однако стоит учитывать, что есть довольно много типов механического привода, некоторые надежны и точны, другие выходят из строя довольно быстро.
При рассмотрении электродвигателя следует обратить внимание на то, от какой сети он питается и есть ли защита от перегрева. Большая мощность в данном случае не будет говорить о хорошей производительности.
Тип установленного зажимного устройства

Во время обработки есть вероятность возникновения довольно большой нагрузки. Для обеспечения высокой точности нарезания резьбы и безопасности работы конструкции зажимное устройство должно быть надежным.
Наличие подачи охлаждающе-смазывающей жидкости. При обработке твердосплавного материала есть вероятность существенного нагрева режущего инструмента и самой заготовки. При возникновении подобной ситуации быстро изнашивается инструмент, а также изменяются качества материала.
Резьбонарезной станок REMS Торнадо

Наличие системы автоматизации. В последнее время все большей популярностью пользуются модели с числовым программным управлением, так как они позволяют получать точные детали при высокой производительности. При этом практически весь процесс выполняется без участия человека, то есть управлять резьбонарезным станком Риджид или другого производителя может оператор с малым опытом резьбонарезания.

При выборе также уделяют внимание тому, какая фирма указана производителем. К примеру, Rothenberger является достаточно известным производителем, что определяет высокое качество получаемых изделий

Однако стоимость оборудования Rothenberger будет существенно выше, чем продукция отечественных производителей.

В заключение отметим, что рассматриваемое оборудование может устанавливаться дома, так как имеет небольшие габаритные размеры, может питаться от сети 220 В и не требует жесткого крепления к основанию. Единственным недостатком при покупке оборудования для его бытового применения является его высокая стоимость.

Инструмент для монтажа.

Именно здесь нам понадобится инструмент для монтажа труб. Это специальный паяльник, который нужен собственно для сборки водопровода.

Этот паяльник конструктивно представляет собой механизм с нагревательным элементом и сменными насадками для одновременного нагрева фитинга и трубы.

Для разных диаметров труб используются различные насадки.

Для соединения трубы и фитинга надо:

  • Выбирать нужную насадку для паяльника в соответствии к диаметру трубы.
  • Вставить трубу в более широкую часть паяльной насадки.
  • Надеть фитинг на узкую часть насадки.
  • Достаточно нагреваем поверхности трубы и фитинга, потом аккуратно стыкуем их друг с другом.
  • Удерживаем неподвижно соединенные элементы около полуминуты.
  • Дальше переходим к иным соединениям.

Общие правила использования

Перед тем, как испытать новый режущий инструмент в деле, следует ознакомиться с прилагаемой к труборезу инструкцией, общие положения которой сводятся к следующим правилам:

Перед началом использования трубореза откройте фиксатор, а за ним и сам инструмент . Труборез необходимо установить на трубе, в месте предполагаемого разреза. Если имеется защёлка, обязательно закройте её, чтобы ролики не портились.

Как только направляющие коснутся друг друга, подровняйте ролики. Поворачивайте имеющийся винт до тех пор, пока режущие ролики не коснутся трубы.

Подтяните винт ещё немного, где-то на 180 градусов. Если в дальнейшем вам придётся прилагать слишком много усилий для резки, несколько отверните винт.

Готово! Теперь можете приступать к резке. Для этого вам нужно совершать маятниковые движения ручкой примерно на 130 градусов, поворачивая ручку на 180 градусов после каждого третьего маха. Повторяйте 2 последних действия пока не отрежете трубу.

Поняв, как пользоваться труборезом, целесообразно научиться методам ухода за инструментом. Всегда нужно использовать исключительно острые ролики, так как тупые могут привести к неприятным деформациям среза.

Не спеша, оборачивая ручку против часовой стрелки, раскройте салазки хотя бы на половину, дабы приступить к замене. Убедитесь, в какую сторону выбивается крепление ненужного ролика, а затем удалите его. Замените использованный ролик на новый. Вставьте ролик и его штифт на исходное место.

Используя труборез, держите его прямо к оси разрезаемой трубы, это значительно снизит нагрузку, и ваш инструмент проживёт существенно дольше.

Не устанавливайте разные по отношению друг к другу ролики, они должны быть одного размера и качества, ведь в противном случае они все просто сломаются.

Не забывайте удалять ржавчину перед работой, это значительно снизит нагрузку на рабочий орган. Тщательно смазывайте режущие ролики перед работой и весь инструмент перед хранением.

Время от времени появляется необходимость поработать с трубными коммуникациями, как во внутренних помещениях, так и на улице. В первую очередь это касается водопровода и системы отопления, также сюда относятся канализационные сети.

Самые эффективные труборежущие машины

С быстрым и аккуратным раскроем труб, изготовленных из высокогорючих материалов, лучше других справляются агрегаты безогневой резки. Они легко и четко обрабатывают любые виды полимеров, включая те, что плавятся при температуре 180-200 °С.

На нашем сайте есть подробная статья о том, как выбрать труборез для пластиковых труб, читайте далее.

Галерея изображений

Фото из

Шаг 1: Разметка трубы для совершения реза

Шаг 2: Правила фиксации трубореза

Шаг 3: Процесс резки пластиковой трубы

Шаг 4: Удаление заусенцев со среза трубы

Для рассечения прочной, но пластичной меди прекрасно подходят классические роликовые модели, как механические, так и электрические. Этим же видом инструмента режут трубы из более дорогостоящих материалов (латунь, бронза и пр.)

Режущими машинами, работающими на газе, раскраивают стальные трубы. Для чугуна такой вариант обработки не подходит, так как в области контакта режущего элемента с телом трубы образуется сильный перегрев. Это негативно влияет на базовые свойства металла и создает препятствия для ровной, точной и качественной обрезки.

Для раскроя отрезков трубы из многокомпонентных материалов идеально подходят различные варианты ручной гильотины. Они не повреждают тонкую усиливающую прослойку из алюминия и не сминают податливую полимерную основу.

Трубы из керамики или бетона чаще всего режут углошлифовальной машинкой. На термическое воздействие эти материалы не реагируют, а механические устройства гильотинного типа приводят к раскрашиванию края и разрушению целостности всей трубы.

Кроме оборудования, предназначенного исключительно для разрезания труб, с этой же целью используют и другие инструменты, например, отрезной дисковый станок, дисковую пилу, лазерный перфорационный и ленточнопильный станок.

Однако это актуально лишь для разовых работ. Если нарезка труб различной формы, диаметра и плотности осуществляется регулярно, лучше обзавестись специальным узкопрофильным инструментом.

Выводы и полезное видео по теме

Видео-обзор ручного трубореза для пластиковых труб:

Видео-инструкция по использованию трубореза. В ролике показано, как правильно обрабатывать труборезом стальную продукцию среднего диаметра:

Ознакомившись с видами и типами труборежущего оборудования, выбрать подходящий инструмент будет совсем не сложно. Если же остаются сомнения, консультанты строительно-хозяйственных магазинов с удовольствием придут на помощь и подскажут, какой прибор лучше приобрести.

Появились вопросы по теме статьи, нашли недочеты в материале или можете сообщить ценную информацию? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.
