Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Проектирование вентиляции в коттедже

Приточные линии оборудуются сквозь внешние стены (те, которые выходят на улицу). Вытяжная линия воздуховода состоит из специальных шахт, которые прокладываются внутри стен с выведением на крышу.

Особенности устройства вентиляционной системы определяются на этапе проектирования несколькими факторами:

  • этажность;
  • количество жильцов;
  • параметры климата местности (температура, влажность, количество осадков и т. д.);
  • особенности расположения коттеджа (низменность, возвышенность, подветренная сторона и др.);
  • материалы, из которых выполнено строение;
  • площадь, планировка;
  • окна: материал (древесина, ПВХ), конструкция.

Современные окна из поливинилхлорида и аналогичных материалов отличаются низкими показателями тепловых потерь. Этот плюс становится существенным минусом при рассмотрении вопроса поступления в помещения свежего воздуха.

Древесина обеспечивает естественное проникновение воздуха, а окна ПВХ могут существенно снизить этот показатель. Это обстоятельство учитывается при расчете приточной сети здания. Она должна компенсировать герметизацию пространства, создаваемую оконными конструкциями.

ПВХ окна отличаются низкими показателями тепловых потерь. Именно поэтому герметизацию пространства приходится компенсировать

Важный параметр проекта вентиляции – размер каналов. С помощью практических измерений установлено, что каналы диаметром 12 см в помещении 40 кв. м. позволяют добиваться кратности равной 2. Расчет диаметра вентиляционных каналов производится исходя из этих данных, увеличивая или уменьшая размерные параметры в зависимости от площади комнат.

Вытяжная вентиляция должна иметь мощность на 10–15% больше, чем мощность приточных конструкций. Это позволит избежать застаивания воздуха (духоты).

Вытяжные каналы располагаются во внутренних стенах дома, чтобы в них сохранялась температура, необходимая для обеспечения естественного перемещения воздуха. Вертикальная труба вытяжки должна возвышаться над кровлей не менее чем на 50 см.

На основании расчётов диаметров каналов готовится схема вентиляции. В ней указываются:

  1. Места расположения приточных каналов и продухов. Они размещаются в районе радиаторов и окон.
  2. Места прохождения вытяжных каналов в стенах.
  3. Расположение вентиляционного стояка вытяжки (главной вертикального канала, выходящего на кровлю, к которому подведены горизонтальные каналы из всех помещений).
  4. Указывается количество и характеристики материалов и оборудования.

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 – подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

VII. Проектирование – 4 этап. Составление пояснительной записки/Общих данные.

Данный раздел проекта является текстовой описательной частью применённых проектных решений. Как было описано выше, в разделе II «Состав проекта по системам вентиляции», на стадии П выполняется пояснительная записка по Постановлению №87, а в рабочей документации общие данные по ГОСТ 21.602-2016.

Пояснительная записка и общие данные могут выполняться как после того как будут готовы планы систем вентиляции (чтобы можно было описать трассировку систем, дать дополнительные указания по тонкостям сконструированной системы), так и параллельно с планами (в последствии, перед выпуском проекта текстовая часть ещё раз просматривает и редактируется при необходимости).

Методики расчетов параметров вентиляции

Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих человек, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться.

Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).

Особенности норм для жилого и офисного типов помещений

К жилым пространствам предъявляются высокие требования ‒ при проектировании вентиляции должна обеспечиваться безопасность людей. В подобном строительстве обычно используется классическая схема аэрации ‒ естественно-вытяжная, с каналами. Удаляются загрязненные массы, в первую очередь, из санитарной зоны ‒ кухонь, ванных ‒ причем пространство считается по умолчанию единым по уровню давления и негерметичным, поэтому при расчете учитывают подрезку дверных полотен и параметры окон.

Нормы воздухообмена подразделяются по назначению помещений:

  • для жилых комнат ‒ постоянный параметр кратности не менее 30 куб.м/час или 0,35 1 /ч, но при общей площади квартиры менее 20 кв. м ‒ 3 куб. м на 1 куб.м помещения;
  • для кухонь с электроплитой 60 куб.м/час, с газовой ‒ 90, минимальный ‒ 30 и 45 соответственно;
  • для ванной и туалетных комнат — 25 куб.м/час при разделении санузла, 50 при совмещенной организации;
  • для постирочных, гардеробных, подсобных комнат ‒ кратность не менее 1 на один час.

Это краткое описание, так как жилищное проектирование ‒ объемная, сложная отрасль, и в нем учитывается впечатляюще большое количество нормативных показателей. То же, в принципе, касается и офисных пространств ‒ там люди проводят много времени, причем объединяясь порой в немаленькие группы. По проектировочным нормам для подобных объектов необходимо учитывать, чтобы:

  • температура воздуха поддерживалась на уровне 19-21 градуса Цельсия в холодный период и 23-25 в теплый;
  • в помещениях без окон была организована механическая система вентилирования, а в санузлах, курительных, офисах более 35 кв. м ‒ независимые вытяжные системы;
  • подвижность воздуха поддерживалась на уровне 0,2-0,5 м/сек;
  • кратность составляла: для стандартных кабинетов (начальственные, бухгалтерские, рабочие и так далее) ‒ 1,5 на приток, для копировальных и переплетно-брошюровочных служб ‒ 3-5, на вытяжку для гардеробных ‒ 2, уборных ‒ 50, кладовых ‒ 1-1,5.

Рекомендуемые типы оборудования

Система приточно-вытяжной вентиляции для частного дома небольшой площади

Для жилья используются маломощные вентустановки, оптимальным решением является приточно-вытяжная схема проветривания.

Системы подразделяются по критериям:

  • варианту подачи воздуха;
  • назначению;
  • методу обмена потоков;
  • конструкции.

В некоторых установках используются вентиляторы, другие требуют кондиционирования. Применяются бытовые рекуператоры для подачи подогретых воздушных масс. В системе используются осушители или увлажнители потоков, ставятся ионизаторы, фильтрующие установки, монтируются клапаны, воздушные заслонки.

Наборная система

Наборная приточно-вытяжная система вентиляции

Схема получила название из-за определенного состава агрегатов, которые последовательно набираются по техническим параметрам. Модульность способствует разнообразию вариантов и подбору системы для потребностей конкретного дома или квартиры. Наборные системы обеспечивают воздухообмен на уровне 50 м³/ч – 15 тыс. м³/ч. Узлы схемы подключаются к прямоугольным и круглым воздуховодам.

Системы эффективно работают при проветривании офисов, жилья в частных и многоквартирных строениях, торговых залах, складах и производственных цехах.

Моноблочная система

Вентиляция с рекуперацией воздуха

Функциональное оснащение объединяется в одном блоке. В системе предусматривается рекуперация для экономии тепла при создании комфорта.

В едином корпусе устанавливаются узлы:

  • фильтр;
  • теплообменник;
  • турбина;
  • поглотитель шума и вибрации;
  • элементы автоматики и др.

Вентиляция: проектирование состоит из нескольких этапов

Расчет учитывает специфику здания и отдельных помещений в нем

  • Осмотр здания, где будет устанавливаться система, или ознакомление с его планом. Выяснение объема и назначения помещения, учет количества людей и времени, которое они проводят в помещении, наличия бытовых электроприборов, определение уровня влажности, аэродинамичности воздуха. На основе полученных данных составление технического задания;
  • Вычисление интенсивности воздухообмена, расчет акустических и аэродинамических показателей.
  • Подсчет подходящей мощности необходимого оборудования для вентиляции. Вычисление компрессии и сечения воздуховодного канала, его размера и типа.
  • Проектирование системы вентиляции, учет ее разделения с помощью специальных клапанов в разных участках
  • Выбор материалов, необходимых для монтажа, а также рабочих инструментов. Определение мест для установки всех деталей конструкции и прокладывания воздушной магистрали;
  • Подбор и учет материалов для тепло- и шумоизоляции системы.
  • Утверждение плана в соответствии с пожарными, санитарными и строительно-архитектурными требованиями.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

  1. Предварительный анализ помещения.
  2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
  3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
  4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
  5. Оснащение вентиляционной системы защитой от шума.
  6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

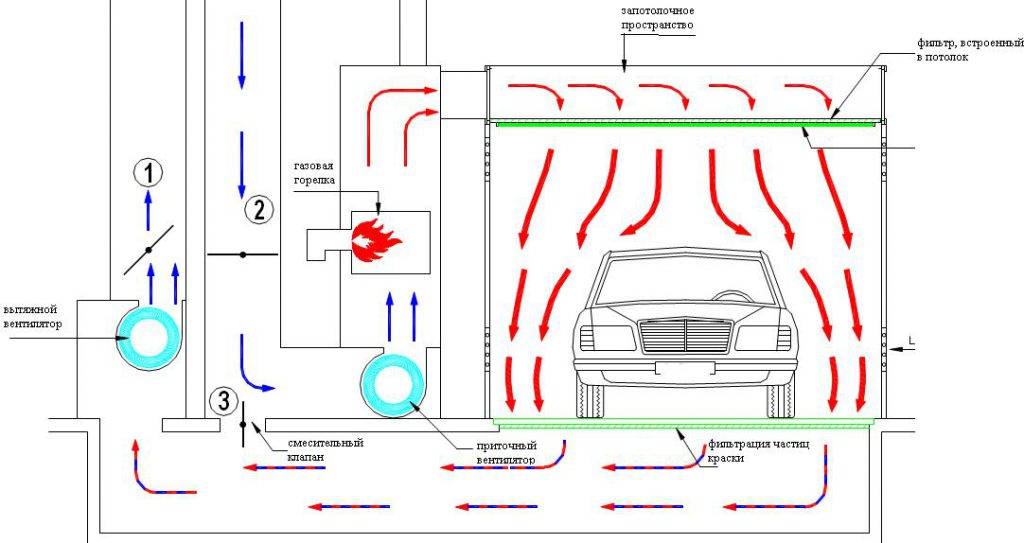

Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

  • 14°С — во время выполнения работы, не требующей больших физических усилий;
  • 12°С — когда работа классифицируется, как средней тяжести;
  • 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

  • СНиП и ДБH от 2001 г.;
  • СНиП II-35-76 и 42-01-2002;
  • 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

  • при мощности котла до 30 киловатт – 7,5 кубометров;
  • до 60 киловатт – 13,5;
  • свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

  • требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
  • планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
  • расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
  • объем кухни – не менее 7,5 кубометров;
  • обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

  • площадь помещения для газового котла в частном доме – минимум 4 квадрата;
  • высота потолка – от 2,5 метров;
  • ширина наружной двери – 0,8 метра минимум;
  • облицовка стен – из негорючих материалов;
  • расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

  • Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
  • Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

  • Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

  • Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
  • Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
  • Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
  • Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
  • Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон ( легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

  • Минимальный объем — 15 кубометров.
  • Высота потолков.
    • при мощности от 30 кВт — 2,5 м;
    • до 30 кВт — от 2,2 м.
  • Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
  • Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м 2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

  1. Пристройка должна располагаться а сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
  2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
  3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
