Зубило — это… Что такое Зубило?

Эта статья об инструменте; об автомобиле с таким прозвищем см.: LADA Samara. Зубила с непригодным затыльником Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

Устройство зубила и применение

На рисунке показана режущая кромка с углом заострения α. Угол α выбирается из ряда 35°, 45°, 60°, 70° в зависимости от условий работы инструмента Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.

В зависимости от условий работы для изготовления зубил применяют следующие материалы:

  • Углеродистые инструментальные стали (У7, У8, У9, У7А, У8А, 6ХС, 9ХС): для рубки металлов.
  • Конструкционные стали (45, 50, 40Х, 60С2) оснащённые твердосплавными пластинами (ВК15, ВК20, ВК25, ВК30, ВК8В): для рубки камня.

Кроме того, зубило возможно использовать как импровизированный ключ: на грани гайки делается насечка, и, установив зубило под углом к грани гайки, несильными ударами молотка гайка откручивается/закручивается. Метод позволяет откручивать/закручивать гайки со «слизанными» гранями, но требует определённого навыка.

Разновидности зубил

Слесарное зубило — для рубки незакалённых металлов.

  • Крейцмейсель — имеет зауженную режущую кромку, предназначен для вырубки пазов и канавок в металлах.
  • Канавочник — разновидность крейцмейселя с фигурной режущей кромкой.
  • Пика-зубило — зубило для оснастки пневматических бетоноломов, отбойных и рубильных молотков.
  • Кузнечное зубило — насажено на длинную деревянную ручку подобно молотку. Это позволяет удалить держащую зубило руку от раскалённого металла, но может применяться и для холодной рубки. Кузнечные зубила могут быть и фасонными, с закруглённой режущей кромкой. Кузнечное зубило относится к накладному кузнечному инструменту.

Зубило в культуре

Возможно, этот раздел содержит оригинальное исследование. Добавьте ссылки на источники, в противном случае он может быть удалён.Дополнительные сведения могут быть на странице обсуждения.
  • в советском фильме 1956 года «Старик Хоттабыч» — название одной из футбольных команд;
  • шутливое название автомобилей семейства Лада Самара (ВАЗ-2108, ВАЗ-2109, ВАЗ-21099). Такое прозвище автомобили получили благодаря заострённой форме решётки радиатора на автомобилях первых годов выпуска. Впоследствии форма решётки была изменена, но прозвище осталось. По другой версии прозвище «зубило» досталось из-за крепкого бампера (с установленной внутри него металлической балкой), т.к. зачастую после ДТП с участием иномарки и Самары, бампер Самары оставался целый несмотря на то, что кузов иномарки (поглощающий удар) при этом был сильно изувечен, зачастую бампер Самары остаётся не сильно повреждённым даже в тех случаях когда он сильно вдавлен в кузов Самары смяв собой радиатор и другие элементы конструкции.

Литература

  • Шмаков В. Г. Кузница в современном хозяйстве. — М.: Машиностроение, 1990. — 288 с. — 58 800 экз. — ISBN 5-217-00854-7
  • Иванов В. Н. Словарь-справочник по литейному производству. — М.: Машиностроение, 1990. — 384 с. — 25 000 экз. — ISBN 5-217-00241-7

Ссылки

Слесарные инструменты Измерительные приборы Сельскохозяйственный (садовый) инструмент Метеорологические приборы и инструменты dic.academic.ru

Конструкция микрометрического инструмента

Микрометрическая головка — это сердце микрометра, но его не видно из-за расположения внутри ствола прибора. Точность формы резьбы винта определяет точность микрометра. Винтовая резьба — это просто гребни, которые ощущаются при касании винта. Резьба — это спиральная структура, движущаяся вверх по винту и преобразующая крутящий момент в линейную силу.

Винт микрометра

Микрометрический винт впервые изобретен Уильямом Гаскойном в Англии 17 века. Это использовалось для измерения угловых расстояний между звездами в телескопах. Первая коммерческая версия, выпущена в 1867 году и до сих пор применяется в каждой области науки и техники.

Пример HTML-страницы

Устройство микрометра

Измерительные грани

Измеряемые объекты размещаются между измерительными гранями; наковальня и шпиндель.

Наковальня и шпиндель

Наковальня — это неподвижная измерительная поверхность, на которой держатся детали, пока шпиндель не соприкоснется с предметом.

Резьбовой шпиндель — это движущейся измерительная поверхность механического микрометра.

Шкала микрометра

Шкала на гильзе

Шкала на гильзе является основным измерением на приборе.

Соединение линии наперстка и муфты, отображает результат замера.

Пример HTML-страницы

Первая значимая цифра

Рукавная шкала, считывающая значение со шкалы микрометра. Первая значимая цифра измерения взята из этой шкалы. Эта часть замера является первым значением непосредственно слева от наперстка.

Наперсток

Шкала замера на наперстке

Вторичная шкала замера, наперсток, обеспечивает две оставшиеся значимые цифры измерения.

Эта часть замера является значением на шкале, которое выравнивается по линии индекса на шкале рукава.

Индексная линия

Индексная линия

Индексная линия, которая проходит вдоль гильзы, используется для указания значения, показанного на шкале наперстка.

Движение наперстка

Наперсток

Когда наперсток поворачивается, шпиндель вращается и изменяет расстояние между измерительными гранями.

Некоторые наперстки содержат фрикционный привод., что дает точно прочитать размер, при использовании неопытным пользователем.

Храповик

Храповик увеличивает скорость вращения шпинделя

Храповик увеличивает скорость вращения шпинделя, поэтому пространство между наковальней и шпинделем уменьшается быстрее, чем если бы использовался наперсток.

Использование трещотки сокращает время, необходимое для использования прибора.

Предотвращает натяжение

Храповик наружного инструмента имеет механизм скользящей муфты, который предотвращает чрезмерное натяжение и помогает пользователю прикладывать постоянную измерительную силу к шпинделю, помогая обеспечить надежные измерения.

Запирающее устройство

Запирающее устройство сохраняет замер

Запирающее устройство сохраняет замер и заготовку можно убрать, прежде чем прочитать размер.

Некоторые микрометры содержат стопорную гайку, в то время как другие могут иметь стопорный рычаг.

Скоба

U-образная рамка, поддерживает наковальню и гильзу

U-образная рамка должна быть жесткая и устойчивая. Она поддерживает наковальню и гильзу.

Микрометрическая скоба удерживается пользователем во время измерений.

В зависимости от типа доступного прибора, микрометрические инструменты могут измерять различные расстояния.

  • Толщину проволоки
  • толщину листа бумаги
  • диаметр отверстия
  • длину поверхности гвоздя
  • глубину прорези

Стандартные микрометры будут измерять объекты длиной менее одного дюйма.

Для измерения требуется правильный тип инструмента

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Originally posted 2018-03-28 15:30:30.

Ранние микроскопы

Первые микроскопы Janssen были составными микроскопами, в которых использовалось как минимум две линзы. Объектив располагается близко к объекту и создает изображение, которое снимается и дополнительно увеличивается с помощью второго объектива, называемого окуляром.

Музей Мидделбурга владеет одним из первых микроскопов Янссена, датируемым 1595 годом. В нем было три предметных стекла для разных линз без штатива, и он был способен увеличивать в три-девять раз больше, чем реальный размер объекта. Новости о микроскопах быстро распространились по Европе.

Галилео Галилей вскоре улучшил конструкцию составного микроскопа в 1609 году. Галилей назвал свое устройство подмигиванием или «глазком».

Английский ученый Роберт Гук также усовершенствовал микроскоп и изучил структуру снежинок, блох, вшей и растений. Гук исследовал структуру пробки и придумал термин «клетка» от латинского Cella, что означает «маленькая комната», потому что он сравнил клетки, которые он видел на пробке, с маленькими комнатами, в которых жили монахи. В 1665 году он подробно изложил свои наблюдения в книге «Микрография».

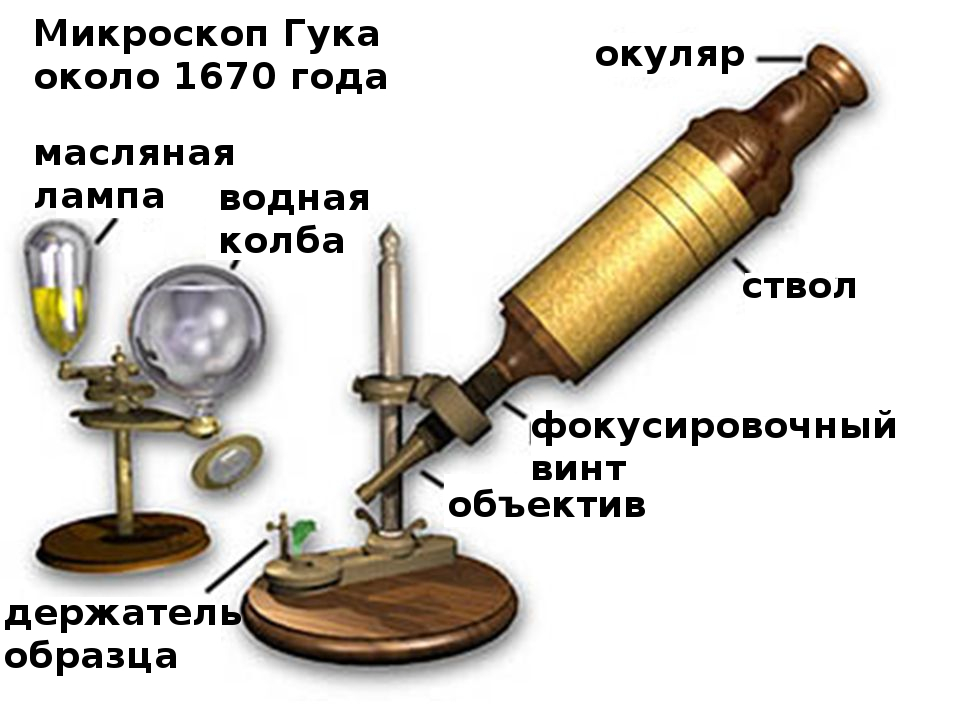

Микроскоп Гука около 1670 г
