Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Конструкция #8 – устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

• центробежный насос от стиральной машины;
• лепестковый клапан от стиральной машины или самодельный;
• заглушка, бутылочная пробка;
• шланг;
• желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический – заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу. Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Вариант #3 – печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

• стальная бочка на 200 литров;
• примус или паяльная лампа;
• патрубок с краном;
• сетчатая насадка для шланга;
• шланг резиновый;
• дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи

7 цветов, которые сажают в сентябре, чтобы ранней весной любоваться первоцветами Начинаем готовить комнатные растения к зиме: план работ на сентябрь 4 простых способов определить качество почвы без покупных тестов

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

• труба металлическая д.100мм., длина 1м.;
• резина;
• поршень;
• два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Назначение

При изучении принцип работы небольшого очистного сооружения, можно заметить одну закономерность. После откачки стоков на стенках выгребной ямы или колодца регулярно скапливаются отложения ила и других загрязнений. Такая среда способствует размножению вредных и болезнетворных микроорганизмов. Регулярное удаление нечистот из септика делает работу канализации более эффективной, создает благоприятную санитарную обстановку.

Применение оборудования заводского производства позволит более эффективно справиться с поставленной задачей, но оно имеет довольно высокую цену. В этом случае на дачном участке или в загородном доме можно использовать самодельный насос для откачки канализации. Правильная сборка устройства обеспечит эффективное удаление стоков.

Инструменты и детали для помпы Г. Соколова

Для насоса Григория Соколовка нужно взять 2 пластиковых патрубка для сантехники длиной по 50 см диаметром 40 мм и 32 мм, две заглушки к ним, соединительная муфта диаметром 40 мм, уголок 45 градусов под Ø 32 мм и уголок 90 градусов также под диаметр 32 мм. Дополнительная герметизация делается специальной резиновой втулкой. Клапаны изготавливаются из листа резины или иного водостойкого материала толщиной 1–2 мм. Подготовка пластиковых элементов делается ножницами по металлу. Дополнительно надо подготовить кусочек шпагата, силиконовую смазку и зажигалку. Заглушка приклеивается термопистолетом или любым водостойким клеем.

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

• труба ПВХ д.50мм – 1шт.;
• муфта ПВХ д.50мм – 1шт;
• труба ППР д.24мм – 1шт.;
• отвод ППР д.24 – 1шт;
• заглушка ПВХ д.50мм – 2шт.;
• кусочек резины д.50мм, толщиной 3-4мм – 1шт;
• обратный клапан д.15мм – 1шт.;
• пустой баллон от силикона 330мл – 1шт;
• стяжной винтовой хомут – 1шт;
• винт-гайка или заклепка – 1шт;
• накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

• труба металлическая д.100мм., длина 1м.;
• резина;
• поршень;
• два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

• стальная бочка на 200 литров;
• примус или паяльная лампа;
• патрубок с краном;
• сетчатая насадка для шланга;
• шланг резиновый;
• дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистости От Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей 7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Помпа из медицинского шприца

Для создания подобного самодельного изобретения нужны следующие детали:

• тройник пластиковый;
• медицинский шприц;
• два обратных клапана (аквариумные);
• пластиковая трубка, диаметр которой должен соответствовать размеру входных отверстий тройника.

Мощность такого насоса напрямую зависит от объема шприца. Чтобы сделать подобную вакуумную помпу своими руками, для начала надо нарезать трубку на 10-сантиметровые отрезки, а после плотно присоединить их к пластиковому тройнику. На трубке, расположенной под прямым углом, надо зафиксировать наконечник шприца.

Далее надо установить один из обратных клапанов таким образом, чтобы стрелка указывала в противоположную сторону от тройника, а второй должен быть направлен, наоборот, в сторону пластиковой детали.

Такой ручной помпой можно легко переместить воду из одной емкости в другую. Для этого надо попросту опустить один клапан в жидкость, а другой в пустой сосуд

Важно знать: указательные стрелки выступают в роли направляющих. В воду следует погружать тот клапан, который указывает на тройник

Роль шприца в этом устройстве заключается в том, что с помощью его поршня можно перекачивать жидкость.

Жерлицы своими руками

В зимнее время, наиболее распространенным инструментом для ловли хищницы (щуки) используются жерлицы. Оказывается, ее можно сделать быстро и просто:

1. Основой для ее изготовления служит канализационная ПВХ-труба, толщиной 32 мм. Трубу нужно разрезать на отрезки, размером 10-15 см.
2. Все неровности на местах срезов лучше обработать напильником.
3. В трубе следует проделать 3 отверстия. Два отверстия проделываются с одной стороны, одно против другого, чтобы установить на треногу, и с другой стороны делается одно отверстие для стопора лески. Его диаметр составляет 1 мм.
4. В виде буквы П формируется стопор для лески и продевается через маленькое отверстие. Стопор не должен ограничивать свободный ход лески.
5. Из лески, толщиной 0,4-0,5 мм формируется кольцо, которое пропускается через два отверстия, расположенных друг против друга. Это кольцо будет служить своеобразным креплением. Крепится жерлица за надежно вбитый в лед металлический прут.
6. На отрезок трубы наматывается около 10-ти метров лески.
7. К концу лески крепится соответствующий груз и крючок, типа тройник.

Жерлица готова к употреблению к концу трубы, в точке подвеса (крепления) следует закрепить красный скотч, который может послужить индикатором поклевки.

зимняя жерлица. Жерлицы своими руками Ice Fishing

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая.

Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:. Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Электрический насос

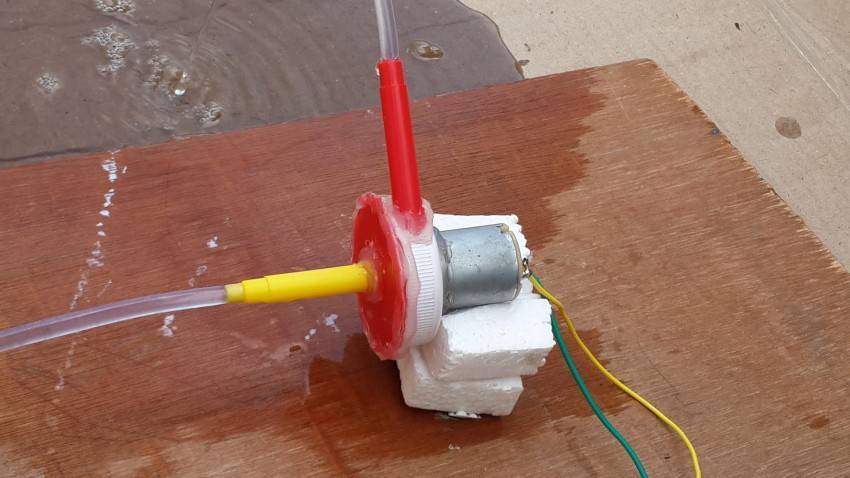

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

• далее, следует припаять к контактам двигателя провода и вывести их через крышку;
• нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

• хорошо загерметизируйте отверстия, через которые выходят провода;
• удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Мини-помпа для душа

Схема изготовления мини-помпы достаточная простая.

Для ее конструкции необходимы будут следующие материалы:

• ножной автонасос;
• емкость с плотной крышкой;
• обратный клапан;
• 2 отрезка резинового шланга или любой гибкой трубки.

Принцип действия мини-насоса заключается в следующих моментах:

• насос, герметично подсоединенный к емкости, начинает создавать в ней избыточное давление;
• под действием усиленного давления, вода начинает поступать наружу через другой герметичный шланг, при этом обратный клапан препятствует попаданию воды в насос.

Стоит отметить: силу напора выходящей воды можно регулировать частотой нажиманий на насос.

Какие инструменты понадобятся

За счёт давления на ручку механический клапан создаёт всасывающий эффект, который, в свою очередь, втягивает жидкость со дна источника Реализация процедуры откачивания значительно упрощается при наличии насоса, но даже при его отсутствии возможно самостоятельно удалить воду достаточно быстро и качественно. С этой целью следует приготовить поршневое устройство или подручные средства, такие как металлическое ведро, крепкую верёвку и специальную ёмкость для сбора поднимаемой жидкости.

Вариант с подручными средствами является общедоступным, но относительно сложным, а поршневое устройство для водоподачи на высоту можно изготовить своими руками. Внутри трубы с обратными клапанами двигается поршень, активно выталкивающий воду наружу.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Помпы с различным приводом

Одна из простых и востребованных конструкций – это насос, изготовленный из помпы с рукоятью. Чтобы изготовить такую конструкцию, вам потребуется старый корпус от глубинного насоса или же металлические трубы различного диаметра. Также вам нужен будет привод, который позволит совершать вращательные движения.

Существуют насосы вибрационного типа. Такие часто можно встретить в продаже. Они недорогие, но для самостоятельного изготовления нужно иметь хотя бы начальные познания в электротехнике. Суть в том, что на сердечнике из металлических пластин наматывается катушка, на которую поступает питание – 220 В/50 Гц. К сердечнику притягивается металлическая пластина, соединенная с мембраной. Частота колебаний такая же, как у переменного тока – 50 Гц. Другими словами, мембрана в секунду совершает 50 движений.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина – не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

• гибкий шланг д.50мм;
• несколько хомутов по диаметру шланга;
• заборник – ПВХ труба д. 150мм;
• колесо;
• трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

• гибкий шланг д.12мм (5);
• бочка пластиковая д.50см, длина 90см (7);
• пенопласт (4);
• крыльчатка (3);
• втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.
