Накладные розетки и выключатели: правила безопасного монтажа и подключения

Ключевые правила для правильного подключения розеток

Выполняя подключение розеток, нужно следовать общим правилам вне зависимости от выбранного способа монтажа. Базовые рекомендации:

  • Независимо от вида электропроводки в доме, следует устанавливать только стандартные розетки – в нашей стране такими являются 6-амперные, имеющие круглые гнезда;
  • Обычно монтаж новой розетки осуществляется на расстоянии 20-90 см от пола, но можно выполнять на любую высоту под определенную мебель и требования проекта;
  • До начала подключения розетки, необходимо из нужной цепи вынуть предохранитель или выключить питание электроэнергии, нужно удостовериться, что напряжения в сети нет, используя гарантированно исправный прибор вроде индикатора напряжения или вольтметра;
  • Над плитой и раковиной установка розетки не выполняется;
  • Газовая плита к розетке должна быть не ближе 50 см;
  • Под силовую линию до 8 точек необходим медный кабель, имеющий сечение 2.5 мм2;
  • Назначение проводов следует определять по цвету: фаза – коричневый либо черный, земля имеет желто-зеленый цвет и ноль – голубой.

Перед установкой розетки, следует продолбить штробу между распределительной и монтажной коробкой. Просверлить отверстие для распредкоробки и вмонтировать ее туда.

Наиболее простым способом просверлить отверстие в стену является использование дрели или перфоратора с круглой насадкой с победитовыми наконечниками, ее еще называют коронкой. Установить в отверстие монтажную коробку и зафиксировать ее с помощью алебастра.

После чего для проводов нужно выполнить следующие действия:

  1. Провести провода из распределительной в монтажную коробку;
  2. Закрепить провода алебастром на стену в штробе;
  3. Отрезать излишек проводов, чтобы осталось около 10 см для удобства выполнения подключения;
  4. С конца каждого из проводов убирается по 10 мм изоляции;
  5. Выкрутить винты и снять декоративную крышку с розетки;
  6. Провести ревизию розетки;
  7. Клеммы соединить с проводами из монтажной коробки;
  8. В коробку монтируется розетка и закрепляется с помощью саморезов или распорных пластин.

В случае монтажа открытой проводки и выключателей под открытую проводку следует проводить крепление проводов  на фарфоровых изоляторах. Для ввода провода в розетку открытого типа есть специальное отверстие под открытый монтаж. В пластмассовых крышках розеток эту функцию выполняют тонкие перепонки (подпрессовки). Нужно выломать такую подпрессовку с той стороны, с которой будет проводится провод. После всего можно поставить крышку розетки. Так же не надо забыть поставить по такую розетку подрозетник. Раньше они делались из дерева

Теперь же эту функцию выполняют пласмасовые подрозетники.
Монтаж розеток и выключателей выполняется разных видов и важно понимать, какая конструкция будет наиболее оптимальной для определенного случая

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

  • Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
  • Выбор кабелей зависит от способа укладки.
  • При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
  • Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

  • снятие крышки с розетки, установка в коробку;
  • закрепление при помощи винтов;
  • соединение проводов;
  • установка декоративной накладки.

Затем подается электричество.

Конструктивные разновидности

Условия, в которых розетки используются, бывают разными. По этой причине конструкция наружных розеток делается наиболее целесообразной для конкретных условий. Поэтому можно систематизировать эти изделия электрической фурнитуры по таким критериям:

  1. Материал клеммной основной части. Используется либо керамика, либо пластик. Для присоединения мощных электроприборов предпочтительнее керамическая основа. Она вообще не подвержена воздействию повышенных температур. Но ее недостаток — хрупкость. Поэтому при инсталляции керамических изделий надо избегать усилий, которые могут вызвать растрескивание керамики.
  2. Количество пар клемм для присоединения штепселей. Минимальное, как очевидно, — это одноштепсельная розетка. Но блоки с числом присоединений более четырех используются редко, более популярны одинарные, двойные и тройные внешние розетки.


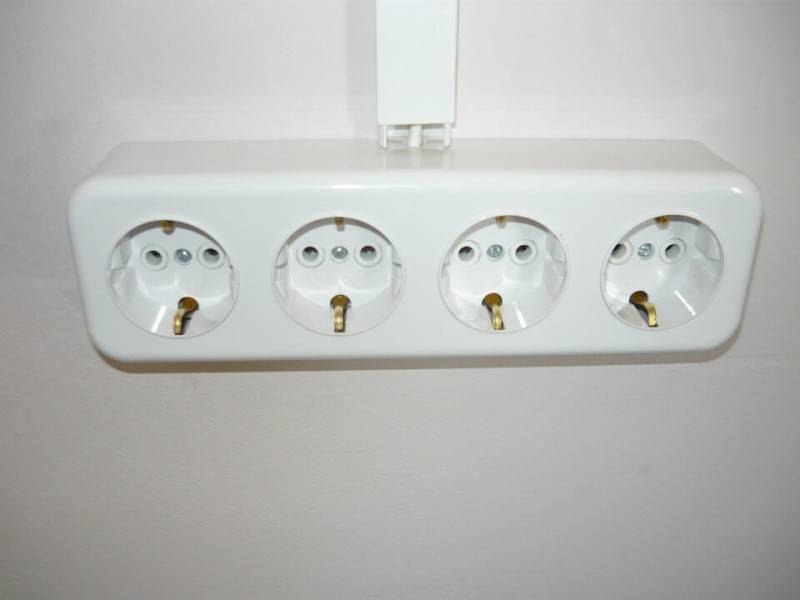

Варианты конструкции блока из четырех наружных розеток
Варианты конструкции блока из четырех наружных розеток

С улучшенной защитой от влаги, а также брызг в соответствии со стандартом IP44 или IP55. Штепсельные отверстия защищены откидывающейся крышкой.


Наружные розетки с усиленной защитой от влаги
Наружные розетки с усиленной защитой от влаги

Наличие/отсутствие отдельной клеммы для заземления. Ее конструкция зависит от соответствия модели розетки тому или иному стандарту, который в разных странах может отличаться. Хотя розетки, которые используются в нашей стране, могут быть как с заземляющей клеммой, так и без нее, подключение с заземлением существенно безопаснее. Особенно если вероятность прикосновения к корпусу велика и влажность среды выше нормы. Например, при пользовании стиральной машиной, утюгом и т. п.


Разновидности типов розеток и заземляющих клемм

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

  1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
  2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
  3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

  • частые повреждения;
  • отсутствие защиты для кабеля (если не убирать в специальные приспособления);
  • опасность удара током при отхождении контактов;
  • быстрое изнашивание креплений.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

  1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
  2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
  3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

  1. Дверные и оконные проёмы.
  2. Местоположение мебели, бытовой техники и компьютерной сети.
  3. Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника

Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах — устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

  1. Расстояние между выключателями и системами инженерных коммуникаций — не менее 0,5 м.
  2. Расстояние от кухонной мойки — не менее 0,8 м.
  3. Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
  4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего — это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах — штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки — подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора

При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Крепление корпуса

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально. Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках. Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

  1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
  2. Два контакта — плюс и минус (заземление).
  3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные

Однозубые конструкции быстрее расшатаются

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Установка розетки в стену

Что понадобиться:

  • розетка
  • электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
  • подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

  • Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
  • Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.
  • Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
  • Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
  • Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
  • Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

  1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
  2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
  3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Установка встроенной розетки

Установка встроенной розетки

Эти розетки монтируются в специально проделанные отверстия в стене и крепятся к подрозетнику. Используются для скрытой проводки.

Если планируется замена, то вначале следует демонтировать старую розетку.

Этап 1. Демонтаж

Шаг 1. Отключается электропитание (выкручиваются пробки на щитке или выключается автомат). В целях безопасности надеваются резиновые перчатки.

Шаг 2. Отверткой-индикатором проверяется отсутствие тока. Если такой отвертки нет, можно воспользоваться любым электрическим прибором – к примеру, чайником или ночным светильником.

Демонтаж розетки

Шаг 3. Откручивается верхняя панель старой розетки с гнездом, ослабляются крепежные лапки, вынимается рабочая часть, отсоединяются провода.

Демонтаж

Шаг 4. При наличии подрозетника его тщательно чистят (если его нет, то ставится новый и фиксируется алебастром). Затем вытягиваются провода – так будет удобнее работать с ними.

Этап 2. Монтаж

Розетка

По окончании демонтажных работ можно приступать к установке новой розетки.

Шаг 1. Извлеченные ранее провода обрезаются до нужной длины (примерно 15-20 см) и очищаются от изоляции на 1,5 см.

Шаг 2. Затем провода подсоединяются к рабочей поверхности нового прибора.

Шаг 3. Провода подгибаются, подрозетник вставляется в рабочую часть. Последняя крепится винтами или лапками – в зависимости от особенностей конструкции.

Подрозетник

Шаг 4. Затем устанавливается декоративная рамка и прикручивается верхняя панель.

Установка розетки

Шаг 5. Подается электричество и проверяется работоспособность новой розетки.

Выводы и полезное видео по теме

Определение провода фазы перед монтажом элекроустановочных изделий:

Процесс установки и подключения розетки открытой проводки:

Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост

И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения. Если опыта в электрике нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к специалистам

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
