Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

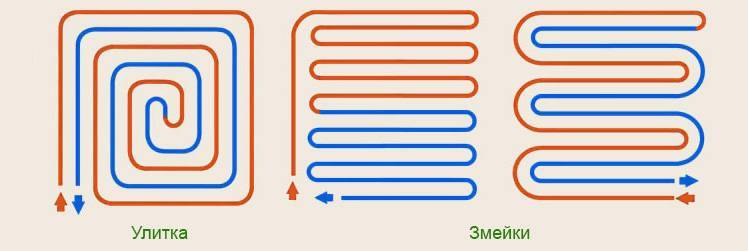

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Схема выкладки — спираль

Перед тем как сделать водяной теплый пол в квартире с большой площадью с помощью схемы спираль, стоит отметить, что это один из самых популярных вариантов.

Трубы выкладывают по краям комнаты, двигаясь к центру. Причем оставляют место, чтобы вернуть трубы к наружному периметру помещения от центральной части комнаты.

Укладка теплого пола спиралью

Главным преимуществом такой схемы является грамотное распределение на поверхности пола в комнате температуры. В эксплуатации это принесет максимальное:

  • удобство;
  • комфорт.

Схема спираль давно зарекомендовала себя как надежный и эффективный вариант. Кроме того, это наименее трудный монтажный способ. Его может выполнить даже 1 человек.

Такая схема универсальна, ею можно выложить не только пол, но и усилить крайние зоны квартиры, например:

  • стены снаружи;
  • оконные зоны;
  • витражи.

Для этого уменьшается в необходимой зоне расстояние, а оставшаяся область выкладывается со стандартным шагом. Схема выкладки улитка дает возможность сделать обогревательную систему всевозможной конфигурации и габаритов.

К тому же, достоинство состоит и в том, что между трубками можно сделать какой угодно шаг. Выкладывая спираль, можно соорудить систему повышенной мощи. Такое преимущество заключается в том, что минимизируется инерционное время обогревательного водяного пола. Таким образом, экономия возможна вследствие понижения температуры теплоносителя.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

  • фольгированного полиэтилена — особенно для полов с минимальной толщиной;
  • профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
  • пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

  • коллекторы с настроечными клапанами;
  • фитинги для присоединения контура — они подбираются индивидуально;
  • воздухоотводчики автоматического типа;
  • кронштейны для крепления устройства к стенке;
  • дренажные сливные краны;
  • шкаф из металла;
  • смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
  • термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

  1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
  2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
  3. Поверх него стелется термоизоляция.
  4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
  5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
  6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
  7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
  8. Далее производится установка направляющих маячков.
  9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Программа для проектирования трубопроводных систем

Новая  расчетная программа Aquatherm Project UA

Пакет программ AquathermProjectUA для проектирования внутренних инженерных систем содержит:

1. Программа Aqua—therm 4 HCR — позволяет редактировать планы и развертки любой системы центрального радиаторного отопления в одно- или двухтрубной системе, а также систем отопления полов и стен. Охватывает также системы хладоснабжения. Графический редактор позволяет самостоятельно начертить схему здания, используя сканированные строительные чертежи либо применяя более выгодное для проектировщика решение – импорт строительных чертежей из файлов dwg, dxf,  с распознаванием стен и помещений. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в этих  форматах. Программа выполняет комплексный тепловой и гидравлический расчет, а также автоматически создает полную спецификацию материалов.

2. Программа Aquathermheat&energy 4 —  служит для выполнения расчета теплопотерь  здания и сезонного потребления энергии. Программа определяет баланс вентиляционного воздуха в помещениях, рассчитывает температуру воздуха в неотапливаемых помещениях. Программа считывает конструкцию здания из чертежа, записанного программой Aqua-therm 4 HCR, благодаря чему конструкция, загруженная из файла dwg или dxf, либо начерченная в графическом редакторе программы Aqua-therm, требует лишь дополнения таких данных, как  структура стен, данные для вентиляции и т.п. Это новаторское решение значительно уменьшает количество труда, необходимого на выполнения расчетов теплопотерь, а также гарантирует полное соответствие данных в обоих приложениях (эти данные сохраняются в одном файле, который обслуживают обе программы).

3. Программа Aquatherm—san 4 TS – служит для проектирования внутренних систем водоснабжения  и канализации. Оснащена графическим редактором, который позволяет быстро начертить план и развертку системы и дополнить данные . Выполняет гидравлические и тепловые расчеты, а также автоматически создает полную спецификацию материалов. В расчетах циркуляционной сети применяется т.н. термический метод, который соответствует предписаниям DVGW и ДБН Украины. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в форматах dwg, dxf.

Программа предназначена для определения тепловой мощности системы отопления, подбора отопительных приборов, расчета гидравлической схемы системы отопления и труб для теплого пола и для расчета водопроводных труб для горячего и холодного  водоснабжения. В программе AquathermIntegraCAD применено много решений что ускоряют и облегчают работу над проектом. Важнейшие из них: — графический процесс ввода данных с применением чертежей в AutoCAD; — представление результатов расчетов на схеме и поэтажных планах в форматах dwg и pdf; — многооконная среда, позволяющая одновременно просматривать много типов данных, итогов расчетов и т.д.; — простая совместная работа с принтером, плоттером, с функцией предварительного просмотра страниц перед печатью; — диагностика ошибок, а также функция автоматического их поиска на схеме;

— быстрый доступ к каталогам данных по трубах, отопительных приборов и арматуры.

Схема водяного теплого пола

Разрабатывая схему ТП, необходимо учитывать следующие моменты:

  1. Длина трубы в каждом контуре не должна превышать 90 м, в противном случае его гидравлическое сопротивление окажется слишком большим, а теплоноситель будет сильно остывать. При укладке труб с шагом в 200 мм на 1 кв. м площади приходится около 5 м.п. трубы. Таким образом, средняя площадь, которую может занимать один контур, составляет 18 кв. м. Если отапливаемое помещение является более просторным, в нем укладывают несколько контуров. При этом те из них, которые подключены к одному коллектору, стремятся делать равными по гидравлическому сопротивлению.
  2. Не нужно делать общий контур для комнаты и прилегающего к ней балкона или веранды. Такие помещения должны быть оборудованы собственной системой ТП. Если же она будет объединена с комнатной, то все тепло будет улетучиваться в более холодной «пристройке» и комнату невозможно будет нагреть.

Схема укладки водяного теплого пола

Маршрут укладки труб зависит от теплотехнических параметров помещения. Применяют два основных варианта:

  1. «Змейка»: применяется в том случае, если в помещении имеется хорошо выраженная зона с увеличенными теплопотерями – как правило, это наружная стена с большим окном. Начало «змейки», в котором теплоноситель является наиболее горячим, располагают у холодной стены, при этом шаг укладки труб здесь сокращают до минимального (наименьшее значение составляет 75 мм). По мере удаления от стены шаг увеличивают. Если точка подключения контура находится не у холодной стены, то участок до нее следует обернуть теплоизоляционным материалом.
  2. Спираль: применяется в помещениях без окон, где зоны с интенсивными теплопотерями отсутствуют. Это может быть санузел или прихожая. Сначала спираль укладывают от периферии к центру, размещая трубы с двойным шагом, затем двигаются в обратном направлении, укладывая трубы в промежутки между только что уложенными. Нетрудно заметить, что спиральная компоновка контура обеспечивает самый равномерный обогрев помещения.

Обычно в контурах ТП укладывают трубы диаметром в 16 – 20 мм. Минимальный шаг мы уже обозначили – 75 мм, максимальный же составляет 300 мм.

Важно знать, что разработка схемы ТП, несмотря на обманчивую простоту, требует достаточно глубоких знаний в области теплотехники. Следует выполнить точный расчет, в котором будут увязаны характерные для помещения теплопотери (зависят от целого ряда факторов) и такие параметры ТП, как температура теплоносителя, способ укладки труб, их диаметр и шаг

Если смонтировать систему ТП «на глазок» или «как у соседа», весьма вероятной будет некорректная ее работа. Одно из следствий «самодеятельности» — наличие «тепловой зебры», которая состоит в ощутимом перепаде температур в пределах длины стопы.

Незнание тонкостей гидравлики приведет к тому, что циркуляционный насос не сможет продавить теплоноситель через систему либо его циркуляция в контурах будет неравномерной.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Исходные данные

Итак, для проектирования водяных полов потребуется знать, или потребуется сказать проектировщику следующие данные:

  • План всего дома. Если в доме несколько этажей, то планы всех этажей;
  • Информация о том, из какого материала сделаны наружные стены, окна, двери, а также их типы;
  • Указание необходимой температуры, то есть желаемой температуры в помещении;
  • Место установки отопительного котла, а также его высота над уровнем пола;
  • Наличие стояков, отводов внутри помещения;
  • Некоторые данные о расположении мебели.

После сбора всех таких данных можно будет сделать тепловой расчет системы теплых водяных полов. И уже на его основе, а также на основе некоторых данных, приведенных выше, составить схему монтажа.

Надо сказать, что перед тем, как спроектировать теплый водяной пол, не лишним будет позаботиться о таких вещах, как расположение мебели, котла и других. Определиться стоит заранее. Это связано с тем, что под большими элементами мебели трубы теплого водяного пола не укладываются, дабы сэкономить средства.
