Какой должна быть тумба под встраиваемую духовку
Все электрические духовые шкафы выпускаются по одному стандарту и имеют схожие размеры. Независимо от производителя, они рассчитаны на встройку в тумбу или пенал шириной 600 мм.
Проем под духовой шкаф по высоте, должен быть тоже 600 миллиметров (с учетом корпусной планки, которая смещена вниз относительно верхней грани бока на 10 миллиметров).
Глубина короба, проектируется в соответствии с размерами столешницы, под которую он проектируется. Стандартная столешница имеет ширину (в нашем случае – глубину) 600 миллиметров. Значит, с учетом зазоров, глубина короба будет в пределах 450-550 миллиметров.

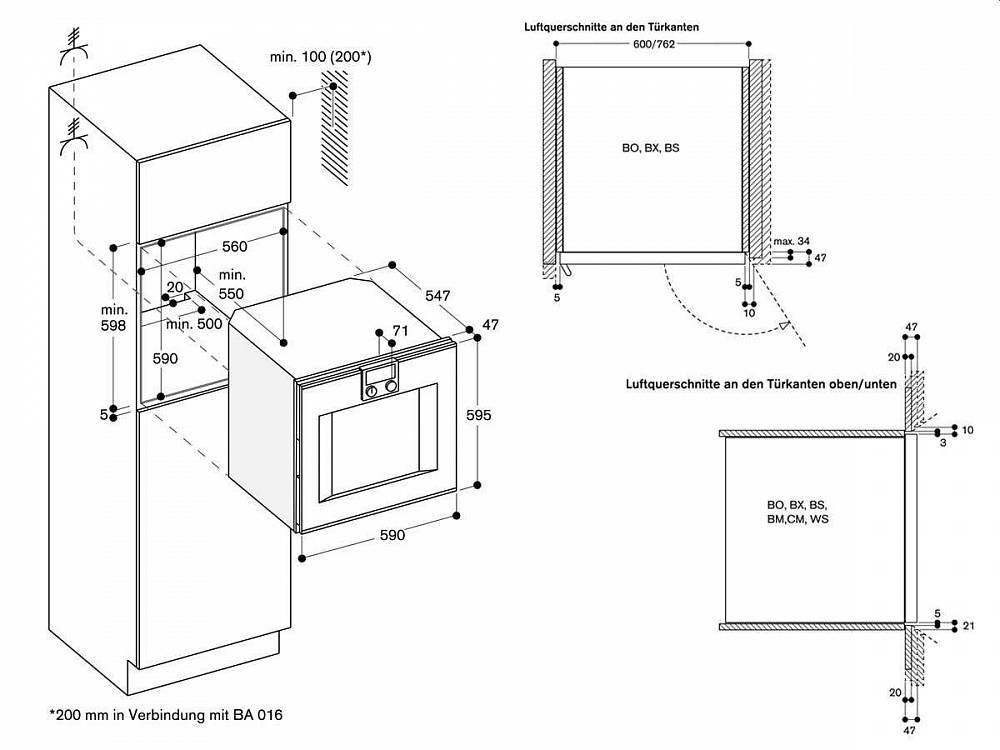

Подробный чертеж короба под духовой шкаф с внутренними размерами ниши для встройки обычно содержится в инструкции к самому шкафу.
Оперируя значениями, приведенными выше, подбирается общая высота короба. В подборе этой высоты и содержится «вся соль» расчета данного короба.
Дело в том, что если общая высота кухни будет меньше определенного размера, то в проем, расположенный между двумя нижними горизонтами короба, невозможно будет установить выдвижной ящик. Слишком уж он узкий будет и из-за этого нефункциональный. А это – не рациональное использование свободного пространства короба.
Ну и сильно высоким короб спроектировать тоже не получится, так как увеличение высоты нижних модулей кухонного гарнитура выше нормы – причина неудобства, связанного с ее использованием (когда столешница находится слишком высоко от пола, на ней неудобно работать).
Установка клеммной колодки
Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.
В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.
Вариант установки клеммной колодки для подключения духового шкафа
Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.
При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший
Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного
Это важно. Будьте внимательны
Это интересно: Как расшифровать маркировку ПРДШ-380?
Разновидности духового шкафа
Духовки различают по нескольким классификациям:
- типу размещения;
- методу управления;
- источнику энергии.
По типу размещения бывают отдельностоящие и встраиваемые духовки. Отдельные варианты ставят где угодно, но рядом с источником питания. Для монтируемых предусматривают специальные мебельные секции. По методу управления различают автономные и зависимые духовки. Второй подвид работает только вместе с варочной панелью, а регулировка производится через один интерфейс. Автономные получают все большее распространение в последние годы. Третий вариант классификации — по источнику энергии. Устройства делятся на газовые и электрические модели. Первые остаются востребованными из-за распространенности энергоносителя, но не могут прогревать камеру равномерно. Электрические духовки — самые популярные на данный момент. Пользователи выбирают определенную температуру, а прибор, в свою очередь, поддерживает ее с высокой точностью и на стабильном уровне.
Обзор печей известных производителей
Духовой шкаф от известных брендов не дешёвая, но отличного качества и замечательной производительности:
- Печи Bosch самого высокого качества с экологической очисткой. Величина диапазона температур составляет от 30 до 300 градусов. Имеют стильный дизайн, лёгкость управления и эксплуатации.
- Samsung — удобная эргономичная модель с удобным режимом приготовления и экономичным потреблением электроэнергии.
- Electrolux — предлагает печи со встроенными электронными таймерами и датчиками температуры. Управление — сенсорное. Хороший дизайн, большой выбор цветов.
- Gorenje — агрегаты оснащены системой очистки внутренних поверхностей паром. Особенность стильного дизайна, универсальность, большое количество режимов нагрева.
Встроенные печи полезны, удобны и не портят, а украшают интерьер кухни. Покупая духовку, некоторые предпочитают устанавливать ее с помощью профессионала. Но поверьте, ничего сложного в установке устройства нет, установить и подключить ее можно самостоятельно.
Невозможно представить себе кухню в любом доме без бытовой техники для приготовления пищи. Сейчас популярна встроенная кухонная духовка. Данный вариант техники предполагает аккуратный монтаж и подключение по всем правилам. При желании можно выполнить установку встраиваемого духового шкафа своими руками.
Советы
При покупке встроенного шкафа следует обратить внимание на следующие советы. Рекомендуется сначала выделить место под технику
Местоположение прибора должно быть определено заранее. Даже на самой маленькой кухне можно закрепить удобный и многофункциональный духовой шкаф, так как рынок предлагает большое разнообразие вариантов.
Множество функционала удобно тем людям, которые действительно любят готовить и постоянно экспериментируют на кухне. Электрические духовые шкафы иногда наделяют функцией самоочистки, за которую придется заплатить немаленькую сумму
Однако если есть сложности с наведением порядка на кухне, лучше позаботиться о наличии этой важной детали
При выборе можно выделить следующие основные параметры:
- безопасность;
- функциональность;
- дизайн;
- крепеж.
Обратите внимание, что духовки с механическим управлением – это обычно недорогие, простые и надежные варианты. Однако именно они часто не помещаются в стандартные ниши встройки

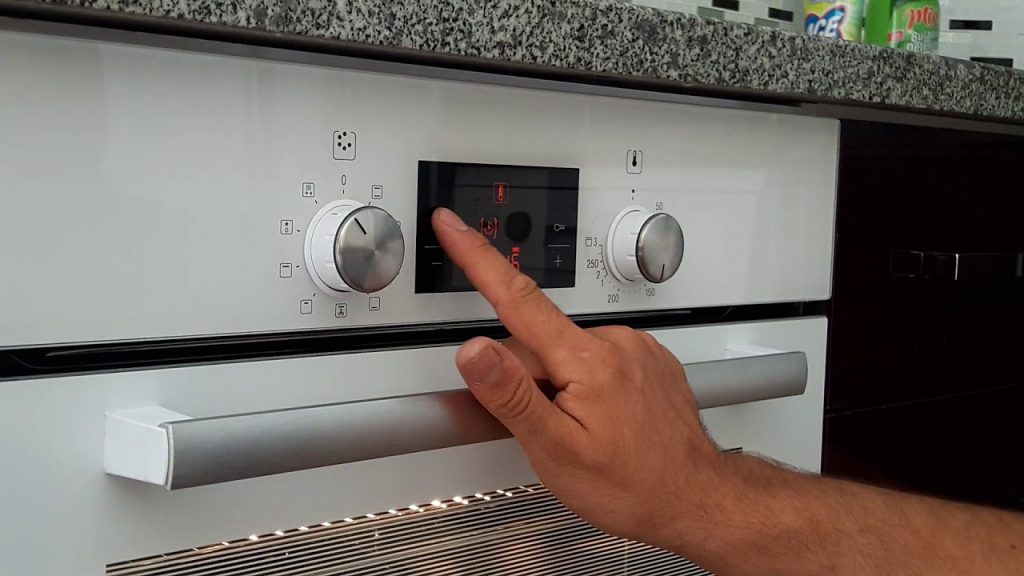

Духовые многофункциональные шкафы оснащаются электронным блоком управления, который имеет меньшие габариты. Такое устройство удобно клавишными или сенсорными кнопками
Однако именно они часто не помещаются в стандартные ниши встройки. Духовые многофункциональные шкафы оснащаются электронным блоком управления, который имеет меньшие габариты. Такое устройство удобно клавишными или сенсорными кнопками.
В память устройства можно заносить рецепты любимых блюд. Нужный процесс в дальнейшем выбирается в соответствии с использованной программой приготовления. Комбинированные варианты управления, с механическими ручками и электронным табло тоже считаются удобными, подходят под стандартные ниши.
Выбор дизайна техники – личное предпочтение каждого покупателя. Обычно духовка подбирается в соответствии с основным стилем помещения.
При выборе стоит учитывать, что дизайнерски оформленные модели могут стоить в десятки раз дороже обычных классических вариантов.
При выборе стоит также учитывать, что встроенная духовка может быть связана или не связана с варочной поверхностью. Связанная между собой техника подключается по одному питающему кабелю. Производитель рекомендует соединять зависимые устройства между собой, согласно инструкции.
Мощная техника подключается силовым проводом к специальному автомату. Проводка в доме должна быть подходящей для подключения мощной техники.
Полезные советы о том, как установить духовой шкаф, смотрите в видеоролике ниже.
Как выбрать печь
Перед покупкой нужно решить, в какой части дома будет стоять ваша печь, и на какие объемы приготовления пищи вы рассчитываете.Объем. Он влияет не только на количество порций в готовом блюде, но и на количество функций. Вместимость – до 14 литров. Обычно используется для разогрева пищи, для полноценной готовки вместимость печи должна достигать примерно 28 литров. Такой объем позволит заняться выпечкой. Кухонные печи больших объемов будет сложно вместить в стандартные квартиры. Для небольших семей лучше остановиться на мини печи, она идеальна для 2-х человек.
Чем больше объемы печи, тем больше она потребует мощности.
Мощность. Средний показатель мощности для использования в домах – это 650 – 2200 Вт. Большая мощность будет потреблять больше электричества.
Нагревательные элементы. По этому признаку все кухонные печи делятся на два типа:
- с нижним нагревательным элементом;
- с нижним и верхним нагревательным элементом.
Второй тип электронных моделей печи более популярен и позволяет разнообразить блюда и выпечку. Можно приготовить блюдо «гриль» и пропекать большие куски мяса или рыбы. При работе одновременно двух элементов нагревания нужна функция конвекции (циркуляция воздуха для сохранения продуктов сочными, а выпечки – пышной).
Датчики. Термостат позволит некоторое время поддерживать определенную температуру, что удобно для томления пищи или сохранения ее теплой без дополнительного разогрева.
Таймер – полезная вещь, особенно для хозяек, привыкших совмещать сразу несколько дел.
Управление. Механическое управление – это «барашки» или поворотные ручки, они довольно практичные и удобные, но могут сложно чиститься из-за скопления грязи и жира в рельефе ручки и под ней. Электронное управление смотрится более эстетично и современно, легко моется (табло), но при поломке его будет сложно починить.

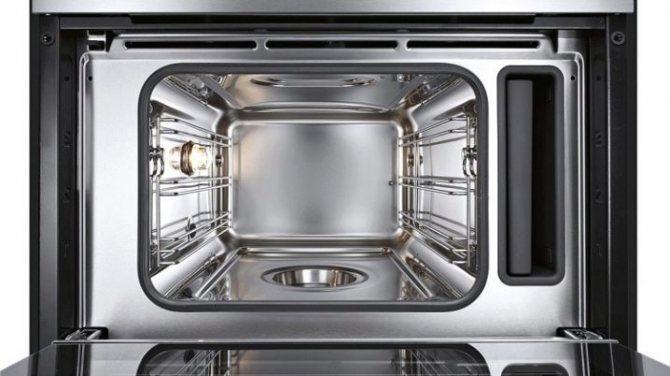

«Начинка кухонной печи». Самое надежное покрытие внутри печи – это «Durastone». Оно антипригарное, стойкое к царапинам и моющим средствам. Выбирайте гладкое покрытие, оно легче в уходе. Основными комплектующими устройствами обычно считают поддон, решетки и противень. В зависимости от модели комплектация может меняться. Дополнительно могут входить вертел, подставка для приготовления блюд или формы для приготовления блюд. Может быть функция подсветки.
Установка духового шкафа своими руками: тонкости подключения газовой духовки
Большинство людей при подключении духовки данного типа отпугивает необходимость ее подсоединения к газопроводу – такое уж сложилось мнение, что все работы, связанные с этим энергоносителем, должны выполнять соответствующие службы.
Но расслабляться не следует – если что-то будет сделано не так, вас оштрафуют и заставят все переделывать. Именно этот момент и отпугивает людей.
На самом деле все достаточно просто, и отсекающий газовый кран можно даже не трогать – отсоединяем от него газовую плиту или варочную поверхность и прямиком на наружный патрубок крана навинчиваем хороший и качественный тройник. Навинчиваем его с помощью пакли – саму резьбу, а потом и паклю нужно хорошенько смазать краской и только после этого накрутить и туго затянуть тройник. После этого два ответвления тройника оборудуются кранами (у газовых кранов желтые ручки, и это нужно помнить) – они устанавливаются точно так же, как и тройник. После установки все стыки нужно проверить на герметичность – открываем центральный кран (тот, который расположен до тройника) и все стыки промазываем мыльной водой. В случае утечки газа пойдут пузыри, и это означает, что все нужно переделывать.
Подключение газового духового шкафа фото
А если пузырей нет, то значит смело можно двигаться дальше и приступать к непосредственному решению вопроса, как подключить духовой шкаф? Шкаф и предназначенный для него кран соединяются между собой гибкой подводкой – если хотите получить долговечное и качественное соединение, то лучше использовать гофрированный металлорукав. В накидную гайку вкладывается предварительно смазанная солидолом прокладка – после этого гайка прикручивается и с силой затягивается ключом. Не перестарайтесь, иначе гайка может лопнуть!
В принципе все, после того как с подключением шланга будет покончено, и проверка герметичности шланга мыльной водой будет выполнена, духовку можно устанавливать в нишу и проверять на работоспособность. Да, и не забудьте о том, что большинство газовых духовок требуют подключения к электросети – это и подсветка, и такие функции, как газконтроль, и многое другое.
Частые вопросы
Можно ли подключить духовку и варочную панель на один кабель (розетку)
Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод – ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.
Сколько стоит, чтобы мастер подключил все сам?
Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.
Что делать, если в доме нет заземления?
Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.
Установка и подключение электрического шкафа
Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.
Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.
Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.
Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).
Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.
Внимание!
При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.
В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.
 |
|---|
| Рис. 16. Схема встраивания электрической духовки |
 |
|---|
| Рис. 17-18. Корпус тумбы для духовки |
В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.
Внимание!
При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.
 |
|---|
| Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально |
 |
|---|
| Рис. 20. Ящик в нижней части тумбы для духовки |
На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.
Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады
 |
|---|
| Рис. 21. Установка термоизоляционных планок |
Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.
Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.
 |
|---|
| Рис. 22. Электрическая духовка перед установкой в тумбу |
 |
|---|
| Рис. 23. Схема крепления духовки к корпусу тумбы |
 |
|---|
| Рис. 24. Установка электрической духовки |
Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:
- необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
- Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
- Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.
Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.
Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил
Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.
В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.
При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.
Как правильно подготовить новую духовку к работе
После монтажа устройство следует избавить от всего, что осталось после распаковки. Еще до первого включения духовка должна прогреться до +25 °C, поэтому если прибор был холодным, то дверцы оставляют открытыми. В дальнейшем печке необходимо прокаливание. Прогревать следует вместе со всеми решетками, противнями и всем, что есть в комплектации и предназначается для внутреннего использования. Затем духовку отключают, открывают и оставляют до полного остывания. Через несколько часов внутреннюю часть духового шкафа, включая все его элементы, моют неабразивными средствами. Сначала работают губкой, а потом все протирают насухо тряпкой или толстой тканью. Для нормального прокаливания хватает 2—3 часов при максимальной температуре — в результате будут устранены технические материалы и жидкости. Одновременно с прокаливанием не помешает задействовать режим конвекции или верхнего нагрева.
К прогреву прибегают также:
- После мытья.
- После замены стекла.
Подключение кабеля к духовому шкафу
Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока. Так как, в противном случае, вы рискуете распрощаться с вашим устройством
Так как, в противном случае, вы рискуете распрощаться с вашим устройством.
К сети 220 В
Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления. Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки
Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.
К сети 380 В
Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.
Оптимальная высота размещения шкафа
Еще на этапе выбора места для установки следует определиться с характером управления техникой. Помимо конструкционных нюансов размещения духовки, есть и существенный эргономический аспект. Он определяет, на какой высоте будет удобнее пользоваться техникой. Собственно, варианта два: или классическая напольная модель размещения в том же коробе на колесиках, или установка в пенале на высоте. Второй вариант многими домохозяйками рассматривается как наиболее удобный, но и тут есть свои нюансы. В вопросе относительно того, как встроить духовку в пенал, важен момент надежности. Как правило, в такой конфигурации техника устанавливается на второй уровень кухонного гарнитура. Опять же с точки зрения надежности и безопасности, нижний ярус желательно оставлять свободным от бытовых приборов, но в этом случае придется или изначально закладывать в пенал и соседние модульные блоки необходимый запас прочности, или уже в процессе установки включать в конструкцию армирующие элементы для придания стенкам жесткости.
Ошибки
Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.
- Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
- Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
- Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
- Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
- Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
- Если есть проблемы с ТЭНами.
- Если поломался вентилятор, а духовой шкаф просто перегревается.
Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.
Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.
Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.
Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.
Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.
В следующем видео вас ждет подключение духового шкафа.
Уход и чистка панели
Очень важно, перед тем как начать чистить плитку, выключить ее и подождать, пока она остынет. Запрещается в целях безопасности прибегать к очищению газовых приборов с применением моечных аппаратов, работающих под давлением, либо пароструйных устройств
Владельцы должны помнить, что ни в коем случае нельзя пользоваться абразивными либо кислотными средствами, а также стальными губками
Все это может привести к повреждениям
Владельцы должны помнить, что ни в коем случае нельзя пользоваться абразивными либо кислотными средствами, а также стальными губками. Все это может привести к повреждениям.
Для того чтобы горелки работали исправно, нужно чтобы ножки решеток находились посередине горелки. Для чистки эмалированных деталей, рассекателя и крышки рекомендуется использовать теплую воду с мылом. Приспособления из нержавеющей стали промывают водой и сразу насухо вытирают мягкой чистой тряпкой. Решетки конфорок моют вручную, после этого нужно убедиться, что они установлены правильно. Как только все детали окажутся чистыми, газовую плиту следует протереть насухо.
Как встроить духовой шкаф: этапы
Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:
- дрель с набором сверл и фрез;
- отвертка или шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- нож;
- вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.
Позаботьтесь о наличии розетки для подключения духового шкафа
Подготовка рабочего места
Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:
- предусмотреть соответствующее отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.
О величине оставляемых зазоров речь шла ранее.
Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую.
Установка
Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.
Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера
В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:
- напрямую;
- через соединение вилка-розетка.
Маркировка кабелей электрической духовки
В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.
В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются
Следует избегать прямого контакта алюминия и меди
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди. Профессионалы используют пайку или винтовые зажимы
Профессионалы используют пайку или винтовые зажимы.
Проверка работоспособности

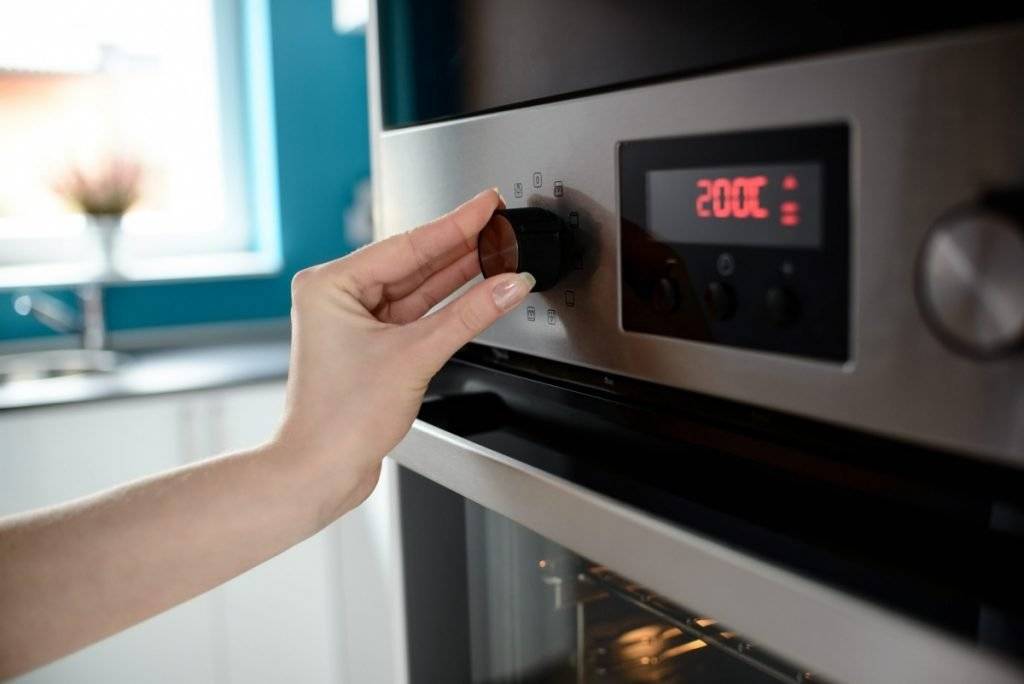

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.
После монтажа нужно обязательно запустить духовку
Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.
