Как произвести прокол своими руками
В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.
Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:
Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.
Рис. 8 Гидпропрокол своими руками — оборудование
Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.
Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.
Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.
Рис. 9 Горизонтальное бурение своими руками
Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

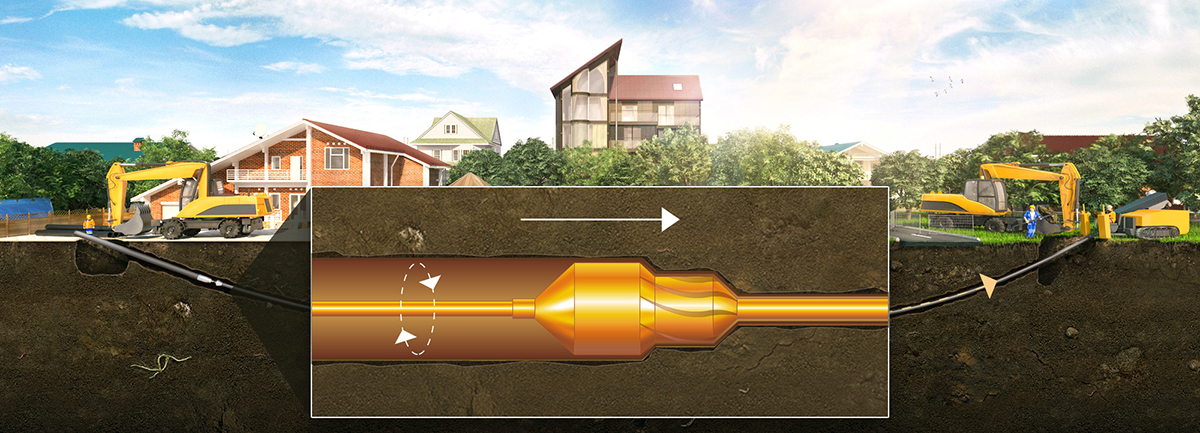

Процесс горизонтально-направленного бурения
Когда все подготовительные работы завершены, можно приступать к непосредственному бурению горизонтальной скважины. Теперь вам придется вооружиться кувалдой. При помощи нее заостренный кусок прутка необходимо вбить в землю в том направлении, в котором находится второй котлован.
После того как вы полностью вгоните отрезок в землю, при помощи сварочного аппарата навариваем на него следующий и так продолжаем до тех пор, пока не дойдет до пункта назначения – в нашем случае это второй котлован. Если вдруг на совеем пути вы встретите твердую породу, например, камень, можно слегка изогнуть пруток, поэтому будьте бдительны и крайне внимательны.
Теперь необходимо взять металлическую трубу большего диаметра и надеть ее на кусок арматуры. Поверх этой трубы надеваем еще один еще большего диаметра, именно он и защитит основную трубу от возможных ударов, довольно часто сопровождающих процесс работы. Трубу также необходимо заострить, чтобы добиться ее максимальной эффективности.
После того как вам удастся вогнать трубу на максимально возможную глубину, можно запустить в нее насос с водой, что позволит очистить ее от грязи, в данном случае преимущественно представленной землей.
Методы бестраншейной прокладки труб
Этот способ получил широкое распространение в Европе. Связано это со множеством преимуществ:
- Экономичность. В отличие от классического проведения земельных работ, бестраншейная прокладка дешевле в несколько раз.
- Скорость выполнения работ. По этом показателю классический способ проигрывает вдвое.
- Глубина. Трубопровод можно проложить на глубине до 25 метров.
- Использование этого способа не требует перекрытия дорог, не мешает жильцам свободно перемещаться по дворовой зоне, не разрушает микроклимат в почве.
Любой из способов также зависит от типа грунта, диаметра укладываемой трубы и того, до куда ее нужно уложить. Есть несколько основных вариантов выполнения подобных работ:
- Прокол грунта. Когда трубы необходимо проложить на глинистой или суглинистой почве, выбирают этот способ. С его помощью можно укладывать трубопровод диаметром до 15 см.
- Санация. Этот метод можно разделить на реновацию и релайнинг. Релайнинг, это способ установки новой пластиковой трубы в старую металлическую. Следовательно, полипропиленовая должна быть меньше диаметром, чем старая. Он используется в случаях незначительных повреждений трубопровода. Если же его определенный участок полностью вышел из строя, используется метод реновации. Он подразумевает полную замену узла или секции. Когда других решений, кроме замены части трубопровода, нет, выполняется реновация.
- Продавливание почвы. Такой метод используют на песчаных и рыхлых грунтах. С его помощью можно проложить трубы большого диаметра.
- Горизонтально-направленное бурение. Универсальный метод. Используется на любых типах почвы. Выполняется с помощью буровых машин.
Бестраншейная прокладка труб: технология
Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.
Сооружение канализации бестраншейным способом
Преимущества бестраншейного метода
Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:
- сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
- оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
- отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
- максимальная безопасность для окружающей среды, деревьев и иных насаждений;
- универсальность, то есть возможность прокладки в любой местности и при любых условиях;
Прокладка трубопровода под естественным водоемом
- возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
- безопасность метода.
Способы укладки труб
В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:
- санация;
- продавливание;
- прокол;
- горизонтально-направленное бурение.
Рассмотрим каждую из методик более подробно.
Продавливание
Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:
- на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
- в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;
Установка оборудования для выполнения продавливания
- труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
- удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.
Методика выполнения продавливания
Прокол
Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.
Прокол трубы осуществляется в следующем порядке:
- обустраиваются котлованы для выполнения прокола;
- в котлован помещается гидравлический домкрат;
Установка для выполнения прокола грунта
- труба устанавливается в домкрат и на нее надевается металлический наконечник;
- труба постепенно вводится домкратом в слой грунта.
Прокладка труб методом прокалывания
Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.
Горизонтально-направленное бурение
Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.
Технология прокладки данным способом следующая:
- прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
- расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
- прокладка труб методом протягивания.
Последовательность выполнения работ при бурении
Технология выполнения направленного бурения подробно представлена на видео.
Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.
Бестраншейная прокладка кабеля под землей
Невзирая на большую цену возведения кабельных линий, по сравнению с ценой воздушных линий электропередачи, спрос на кабельные линии из года в год возрастает. Данное явление вызвано существенным возрастанием энергопотребления и стремительным развитием уже существующих на данный момент электрических сетей. По этой причине сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.
В настоящее время различают такие способы бестраншейной прокладки кабельных линий:
- прокладка кабельной линии под землей;- прокладка в кабельных тоннелях;
- прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);
Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до800 мм или отрезками в 20-100 м при небольших расстояниях.
Ориентировочная стоимость работ на прокладку одного пог. метра трубы методом ГНБ (без подготовительных работ, цены трубы), включая НДС 20%.
| Диаметр трубы мм. | до 200 м.п. | Свыше 200 м.п. | Свыше 500 м.п. |
| 63 | 1400 руб. | 1350 руб. | 1300 руб. |
| 110 | 1800 руб. | 1750 руб. | 1700 руб. |
| 160 | 2600 руб. | 2400 руб. | 2200 руб. |
| 225 | 3200 руб. | 3100 руб. | 2900 руб. |
| 315 | 4500 руб. | 4200 руб. | 4000 руб. |
| 400 | 6500 руб. | 6300 руб. | 6000 руб. |
| 450 | 8000 руб. | 7800 руб. | 7500 руб. |
| 500 | 9000 руб. | 8500 руб. | 8000 руб. |
| 630 | 12000 руб. | 11000 руб. | 10000 руб. |
| 710 | 16000 руб. | 15000 руб. | 14000 руб. |
| 800 | 18000 руб. | 17000 руб. | 16000 руб. |
Цена работ может изменяться в зависимости от условий производства, окончательный расчет сметы будет предоставлен после выезда специалиста на объект.
Работаем по Москве, Московской области и соседним регионам.
Описание технологии бестраншейного прокладывания труб
Монтаж инженерных сетей бестраншейным способом позволяет сохранить целостность дорожного покрытия В городских условиях трассы подземных трубопроводов проходят под городскими оживленными улицами, проезжей части автомагистралей, зелеными насаждениями, транспортными развязками и другими объектами. Если проводить замену и ремонт подземных инженерных сетей непосредственно под землей и не проводить при этом вскрытие грунта, то такая технология производства работ носит название «бестраншейная прокладка инженерных трубопроводов». В основу этого способа заложен принцип сквозного прохождения трубных конструкций сквозь почвенные пласты, прокладываемых в любых направлениях. Технология выполнения производства сама по себе несложная, правда для такой прокладки закрытым способом нужна специальная техника и технологическое оборудование. Монтаж производят с помощью специальной металлической цилиндрической насадки требуемого диаметра и наращиваемой шланги. Если возникает необходимость в закрытой прокладке на подземных магистралях большой протяженности, то в этом случае требуется применение спецтехники и технологического оборудования.
Способы укладки труб
В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:
- санация;
- продавливание;
- прокол;
- горизонтально-направленное бурение.
Рассмотрим каждую из методик более подробно.
Санация
Данный способ применяется при необходимости замены уже существующей системы коммуникаций. Санация может быть произведена двумя методами:
Технология ремонта трубопровода методом протягивания
Релайнинг позволяется проводить только при наличии технической возможности установки труб меньшего диаметра.
- реновация. Данный метод позволяет произвести полную замену труб, причем на трубы, как большего, так и меньшего диаметра. Суть методики заключается в прохождении следующих этапов:
- обустройство котлованов (смотровых колодцев) на концах участка, требующего замены;
- подбор труб по диаметру для существующей системы трубопровода;
- введение в котлован (колодец) режущих ножей, которые измельчают старые трубы;
- установка новой системы методом протягивания.
Полная замена отдельного участка трубопровода
При использовании реновации старые трубы не удаляются, а служат в качестве дополнительной защиты для новой системы.
Продавливание
Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:
- на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
- в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;
Установка оборудования для выполнения продавливания
- труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
- удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.
Методика выполнения продавливания
Прокол
Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.
Прокол трубы осуществляется в следующем порядке:
- обустраиваются котлованы для выполнения прокола;
- в котлован помещается гидравлический домкрат;
Установка для выполнения прокола грунта
- труба устанавливается в домкрат и на нее надевается металлический наконечник;
Металлический наконечник позволяет увеличить скорость выполнения работ, но снижает точность сооружаемой трассы, так как при столкновении с камнями или иными посторонним предметами наконечник будет немного изменять направление хода.
- труба постепенно вводится домкратом в слой грунта.
Прокладка труб методом прокалывания
Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.
Горизонтально-направленное бурение
Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.
Технология прокладки данным способом следующая:
- прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
- расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
- прокладка труб методом протягивания.
Последовательность выполнения работ при бурении
Бурение используется для прокладки трубопроводов диаметром до 1,4 м и неограниченном расстоянии.
Технология выполнения направленного бурения подробно представлена на видео.
Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.
Прокладка трубопровода методом прокола
Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.
Прокладка трубопровода методом прокола.
Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.
Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.
Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.
Последовательность выполнения прокола
На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.
Схема бестраншейной прокладки труб методом прокола.
В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.
Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.
Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.
Преимущественные моменты прокладки труб без траншей
Чаще всего трубопроводные системы укладывают посредством вырытых траншей. Этот метод имеет некоторые существенные недостатки:
- Нарушение плодородного слоя вследствие вскрытия грунта.
- Удаление растительности, включая деревья и кустарники.
- Высокие тарифы на проводимые работы.
- Длительная подготовка.
Помимо этого канал, проходящий через дорожное полотно, невозможно проложить, не нарушив асфальтовое покрытие, что неизбежно приводит к реконструкции дороги по окончании работы. А перекрытие оживленного участка трассы может вызвать определенные трудности. Решением проблем в этом случае становится бестраншейную или закрытую прокладку коммуникационных линий, включая прокладку труб ГНБ.
Указанный метод имеет множество достоинств:
- Меньшие материальные затраты на выполнение процесса.
- Ускоренное выполнение монтажного процесса.
- Минимальные трудозатраты, включая число рабочих.
- Безопасность в экологическом плане.
- Всесезонное проведение работ (мерзлый грунт затрудняет открытую укладку труб при низкой температуре воздуха).
- Обеспечение безопасности проводимым работам.
Монтажный процесс, выполняемый на коротком участке, к примеру, под дорожным полотном, не требуют привлечения специальной техники. Процесс такой укладки достаточно прост. Для его выполнения требуется цилиндр определенного размера и штанга с элементами наращивания. Такое устройство позволяет вручную удалять грунт, но предварительно нужно выкопать небольшие котлованы по бокам дороги, то есть на входе и выходе трубы. Если монтаж предполагает работу на длинном участке, то необходимо привлечение специального оборудования.
