Как производится профессиональная бестраншейная прокладка труб — излагаем вопрос

Материалы для изготовления труб

Большинство неполадок трубопроводов возникают из-за неправильного выбора материала труб, несоответствия их прочности фактическим нагрузкам, возникающим в процессе эксплуатации.

У каждого из этих материалов есть свои особенности, обеспечивающие потребительский спрос. Чаще всего в России для устройства водопровода и канализации по-прежнему используют стальные трубы, имеющие самую низкую стоимость. Однако сталь имеет множество недостатков: трубы склонны к коррозии, нуждаются в покраске снаружи, внутреннее сечение быстро зарастает; монтаж требует профессионализма, чтобы избежать протечек.


Виды металлических труб: стальные, железные, медные, металлопластиковые.

Медь – это традиционно дорогой, но очень долговечный материал. Она выдерживает любые температуры, не подвержена коррозии и зарастанию просвета трубы. Трудозатраты на монтаж трубопровода окупаются значительным сроком службы, поэтому медь выбирают те, кто предпочитает экономии качество. Из полимерных материалов среди отечественных потребителей наибольшей популярностью начинают пользоваться полипропиленовые трубы благодаря своим отличным эксплуатационным свойствам, надежности и относительно низкой стоимости.

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками — оборудование

Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

Процесс проведения работ

Если обобщить процесс прокладки кабельных коммуникаций методом прокола (не уделяя внимания конкретному виду), то он будет подразделяться на несколько отдельных, но обязательных работ:

  • Разработка проектной документации. Точный расчет траектории для выполнения прокола под кабель. Определение отсутствия или наличия каких-либо коммуникаций, располагающихся в месте проведения работ. Расчет глубины залегания кабеля, определение мест размещения и размеров котлованов.
  • Формирование котлованов (приямков) — стартового и приемного. Если плотность залегания коммуникаций высокая или условия работы стесненные, то приямки копают вручную. Во всех остальных случаях используются буровые установки.
  • Подключение оборудования для прокола к наносно-смесительным агрегатам. Проведение дополнительных работ, направленных на тонкую настройку всех используемых агрегатов и подготовку к проколу для кабеля.
  • Выполнение прокола и формирование скважины для конкретной коммуникации. Работа проводится с применением спецоборудования, на которое установлена заостренная под определенным углом буровая головка и локационный датчик, позволяющий точно корректировать глубину и траекторию прокола.
  • Расширение скважины. Последовательно, с применением разных в диаметре насадок на гидрокоп (виброкоп или пневмопробойник), скважина расширяется до ранее определенного диаметра. После завершения предварительного расширения производится протяжка трубы для кабеля.
  • Протяжка кабельных коммуникаций. Последний шаг, после окончания которого выполняется демонтаж используемого оборудования и уборка территории.

После завершения вышеописанных процессов остаются лишь стартовый и финишный приямки — единственные «свидетельства» того, что на местности была выполнена прокладка труб методом прокола.

При бестраншейной прокладке кабеля методом прокола используются специальные трубы из высококачественных полимерных материалов. В зависимости от максимально допустимого напряжения кабельной линии рекомендуем следующие решения:

  • ПротекторФлекс СТ (до 110 кВ).
  • ПротекторФлекс БК (до 110 кВ).
  • ПротекторФлекс ПРО (до 500 кВ).

Эти трубы не деформируются при усадке грунта, имеют небольшой вес (в процессе работы не нужно задействовать спецтехнику для их подъема), позволяют выполнять монтаж с максимально высокой скоростью.

Сведения об обеспечении безопасности персональных данных

9.1. Оператор назначает ответственного за организацию обработки персональных данных для выполнения обязанностей, предусмотренных ФЗ «О персональных данных» и принятыми в соответствии с ним нормативными правовыми актами.

9.2. Оператор применяет комплекс правовых, организационных и технических мер по обеспечению безопасности персональных данных для обеспечения конфиденциальности персональных данных и их защиты от неправомерных действий:

9.2.1  обеспечивает неограниченный доступ к Политике, копия которой размещена на сайте Оператора по адресу https://undergroundexpert.info;

9.2.2  во исполнение Политики утверждает и приводит в действие внутренние локальные акты;

9.2.3  производит ознакомление работников с положениями законодательства о персональных данных, а также с Политикой и внутренними локальными актами;

9.2.4 осуществляет допуск работников к персональным данным, обрабатываемым в информационной системе Оператора, а также к их материальным носителям только для выполнения трудовых обязанностей;

9.2.5 устанавливает правила доступа к персональным данным, обрабатываемым в информационной системе Оператора, а также обеспечивает регистрацию и учёт всех действий с ними;

9.2.6 производит оценку вреда, который может быть причинен субъектам персональных данных в случае нарушения ФЗ «О персональных данных»;

9.2.7 производит определение угроз безопасности персональных данных при их обработке в информационной системе Оператора;

9.2.8 применяет организационные и технические меры и использует средства защиты информации, необходимые для достижения установленного уровня защищенности персональных данных;

9.2.9 осуществляет обнаружение фактов несанкционированного доступа к персональным данным и принимает меры по реагированию, включая восстановление персональных данных, модифицированных или уничтоженных вследствие несанкционированного доступа к ним;

9.2.10    осуществляет внутренний контроль соответствия обработки персональных данных ФЗ «О персональных данных», принятым в соответствии с ним нормативным правовым актам, требованиям к защите персональных данных, Политике, Положению и иным локальным актам, включающий контроль за принимаемыми мерами по обеспечению безопасности персональных данных и их уровня защищенности при обработке в информационной системе Оператора.

Бестраншейная санация по технологии Примус-Лайн

Этот метод применяется для восстановления работоспособности водо-, газо- и нефтепроводов. Он основан на применении гибкого высоконапорного рукава и специально разработанной для данной системы соединительной техники. Многослойная структура рукава и незначительная толщина стенок придают конструкции гибкость и высокую прочность. Внутренний слой выбирается в зависимости от транспортируемой рабочей среды, в то время, как слой внешний в любом случае изготавливается из устойчивой к истиранию разновидности полиэтилена. Роль статически несущего слоя играет присутствующая между этими слоями бесшовная арамидная ткань.

Рукав втягивается в изношенный трубопровод через небольшие котлованы. Такое техническое решение не требует вскрытия дорожного полотна. Элемент Примус-Лайн со старым трубным изделием не склеивается и в кольцевом пространстве он является самонесущим. К существующим трубам (из ПЭ, стали, чугуна и т.д.) и, тем самым, к сети рукав стыкуется посредством специальных высоконапорных соединителей. Специально для водопроводов, осуществляющих подачу питьевой воды под низким давлением, была спроектирована система Примус-Лайн, условный диаметр которой колеблется в диапазоне мм.

В конструкцию соединителя входят формованная внутренняя втулка и наружная гильза. На внутренней стороне последней имеется деформируемая стальная оболочка. Создание длительного герметичного соединения происходит путём запрессовывания смолы с помощью насоса через вентиль внешней гильзы. В результате стальная оболочка, а вместе с ней и Примус-Лайн, проталкивается в контуры вышеуказанной внутренней втулки. Когда смола затвердеет, получится надёжное и прочное, не допускающее возникновения протечек соединение.

Методы бестраншейной прокладки труб

Этот способ получил широкое распространение в Европе. Связано это со множеством преимуществ:

  1. Экономичность. В отличие от классического проведения земельных работ, бестраншейная прокладка дешевле в несколько раз.
  2. Скорость выполнения работ. По этом показателю классический способ проигрывает вдвое.
  3. Глубина. Трубопровод можно проложить на глубине до 25 метров.
  4. Использование этого способа не требует перекрытия дорог, не мешает жильцам свободно перемещаться по дворовой зоне, не разрушает микроклимат в почве.

Любой из способов также зависит от типа грунта, диаметра укладываемой трубы и того, до куда ее нужно уложить. Есть несколько основных вариантов выполнения подобных работ:

  1. Прокол грунта. Когда трубы необходимо проложить на глинистой или суглинистой почве, выбирают этот способ. С его помощью можно укладывать трубопровод диаметром до 15 см.
  2. Санация. Этот метод можно разделить на реновацию и релайнинг. Релайнинг, это способ установки новой пластиковой трубы в старую металлическую. Следовательно, полипропиленовая должна быть меньше диаметром, чем старая. Он используется в случаях незначительных повреждений трубопровода. Если же его определенный участок полностью вышел из строя, используется метод реновации. Он подразумевает полную замену узла или секции. Когда других решений, кроме замены части трубопровода, нет, выполняется реновация.
  3. Продавливание почвы. Такой метод используют на песчаных и рыхлых грунтах. С его помощью можно проложить трубы большого диаметра.

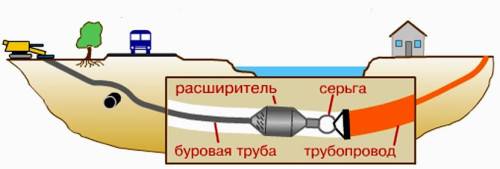

  4. Горизонтально-направленное бурение. Универсальный метод. Используется на любых типах почвы. Выполняется с помощью буровых машин.

В каких случаях применяют метод прокола

Повсеместное выкапывание траншей оправдано доступностью способа и его дешевизной. Для его выполнения не требуется узконаправленная дорогостоящая техника. Достаточно простого экскаватора. А зачистные работы не требуют квалификации у работника.

Но снятие грунта наносит непоправимый урон верхнему плодородному слою почвы. Также ущерб при работах выражается в повреждении насаждений. А когда нужно провести траншею через дорогу, то движение на время стопориться. А ремонтные работы впоследствии не всегда качественные и покрытие получается с дефектами.

Но не всегда у коммунальщиков есть возможность взломать дорожное полотно. Если автомагистрали присвоили особую категорию, то для остановки движения на ней, даже на небольшое время, потребуется разрешение высоких инстанций. Особенно, когда речь идет о железнодорожных путях. И в этом случае нужно проложить трубопровод под дорогой, не нарушая ее целостности.


Прокол под железнодорожным полотномИсточник prom.st

Прокладка водопровода методом прокола также необходима, когда трубопровод нужно проложить по участку, который имеет ландшафтную или архитектурную ценность. Или на нем уже стоит небольшой, но важный объект. А на сегодняшний день способ выступает, как самый востребованный для бестраншейной прокладки коммуникаций. И при помощи него на проблемных участках прокладывают не только водопроводные ветки, но и подводят к объекту газ, обустраивают канализацию под дорогой, а также проводят электрические линии под землей.

Управляемый прокол используется для прокладки:

  • металлических и пластиковых трубопроводов;
  • футляров, которые впоследствии содержат либо газовые, либо водопроводные трубы;
  • коробов для силовых и телефонных линий.

Метод с успехом применяется не только для безболезненного пересечения автотрасс и железнодорожных полотен. Он поможет попасть в подвал здания, когда другие способы не подходят. Также хорошо подойдет, когда нужно врезаться отверстием в колодец. Но только если диаметр последнего не менее полутора метров.

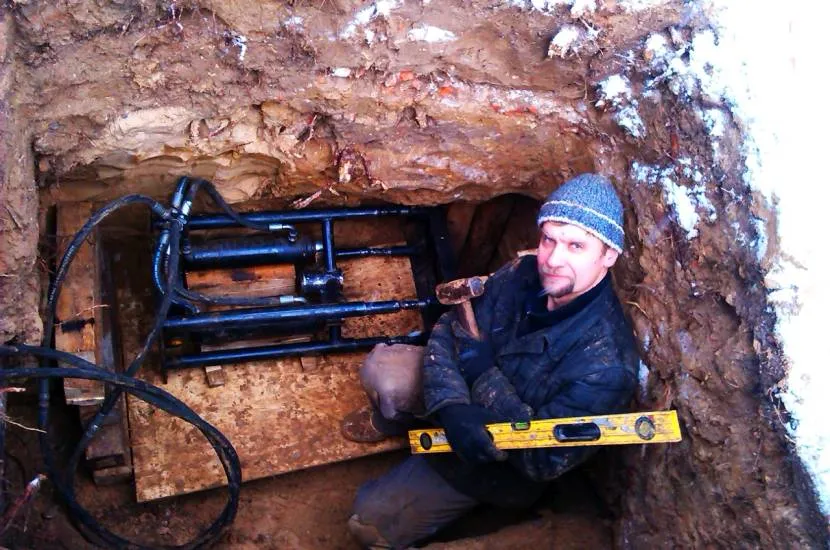

Начальный приямок для прокола с оборудованиемИсточник prokolkdomu.ru

Нормативная литература

  • СП 35.13330.2011 «Мосты и трубы». Актуализированная редакция СНиП 2.05.03-84*.
  • СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
  • ТПР 901-09-9-87 «Переходы трубопроводами водопровода и канализации под ж.д. путями на станциях и перегонах и под автомобильными дорогами».
  • СТН 51-4-92 (ГГК «Газпром»), СТН 06-92 (Корпорация «Роснефтегаз»), СТН 01-92 (АО «Роснефтегазстрой»). «Строительство подводных переходов трубопроводов бестраншейным способом».
  • ТК 4.01-06-2011 «Технологическая карта производства работ по бестраншейной прокладке стальных футляров бурошнековыми машинами».
  • ТК 122-05 «Технологическая карта на прокладку наружных сетей водопровода из пластмассовых труб ПВХ».
  • ТПР 57-031-87 «Подземный переход нефтепроводов и водоводов Ду 80…1200 мм через железные и автомобильные дороги».
  • АТР 313.ТС-002.000. «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана диаметром 50-1000 мм».
  • «Руководство по применению микротоннелепроходческих комплексов и технологий микротоннелирования при строительстве подземных сооружений и прокладке коммуникаций закрытым способом». М., 2004.
  • «Строительство подводных переходов газопроводов способом направленного бурения». РАО «Газпром». М.: 1998.

Гидро-, вибропрокол и продавливание

Различают гидро- и вибропроколы. В первом случае в качестве инструмента для продавливания грунта используют водяную струю, которая под большим напором бьет из специального наконечника.

Этот метод особенно эффективен на несвязных песчаных грунтах, легко размываемых под воздействие струи. Он позволяет проделать отверстие диаметром около 50 см за минимальное количество времени. Но максимальная длина скважины при гидропроколе – 30 м.

Вибропрокол, как понятно из названия, осуществляется с помощь вибрационного воздействия. В устройстве для выполнения прокола используются ударно-вибрационно-вдавливающие установки с возбудителями продольно-направленных колебаний.

Статическое вдавливание сочетают с воздействием на грунт ударных импульсов вибромолота. Метод применяется на водонасыщенных и маловлажных песчаных грунтах как для прокладки труб, так и для их извлечения. Диаметр скважины может достигать 50 см, а ее протяженность – 60 м.

Метод продавливания осуществляется с помощью домкратов, как и прокол. Но в этом случае труба направляется в грунт открытым концом. В процессе продвижения конструкции в трубе образуется плотная пробка из грунта, которая затем удаляется.

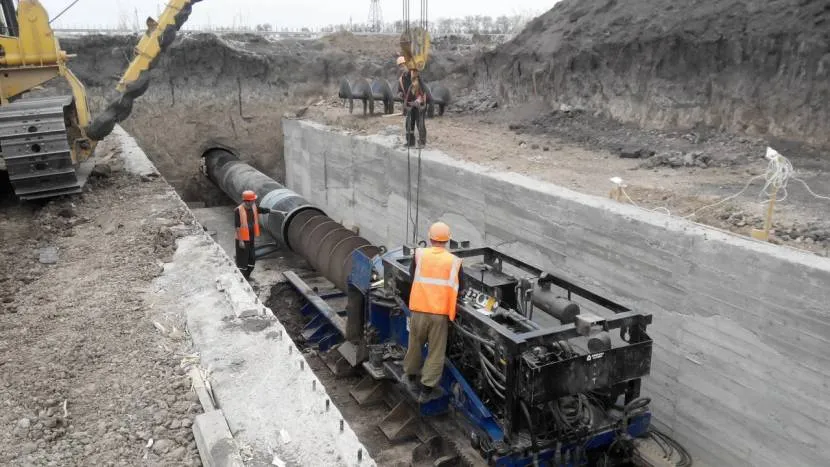

Для выполнения этого типа работ используют от двух до восьми мощных (на 200-400 тонн) гидродомкратов, для работы которых необходим монтаж упорной стенки с рамой и наголовником.


Продавливание грунта – это бестраншейный метод прокладки труб, который выполняется с помощью специальных гидравлических установок высокой мощности

За смену такое устройство может пройти до 10 метров грунта, а общая длина скважины обычно не превышает 80 метров. Если требуется проложить более длинную трассу, ее разбивают на отдельные участки не более 80 метров.

Этот метод также требует устройства начального и финишного котлована, в которых и устанавливают необходимую гидравлику.

Проходку каждого участка выполняют дважды: в прямом, а затем в обратном направлении. Контроль работы механизмов и качества продавливания ведет оператор, который находится в котловане.

Технически этот метод сложнее, чем обычный прокол, но его можно применять практически на любых грунтах. Диаметр конструкции может достигать 172 см. Выборка керна, сформировавшегося внутри трубы, может производиться вручную или механизированными средствами.

Прокладка трубопровода методом прокола

Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.

Прокладка трубопровода методом прокола.

Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.

Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.

Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.

Последовательность выполнения прокола

На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.

Схема бестраншейной прокладки труб методом прокола.

В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.

Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.

Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.

Бестраншейная прокладка кабеля под землей

Невзирая на большую цену возведения кабельных линий, по сравнению с ценой воздушных линий электропередачи, спрос на кабельные линии из года в год возрастает. Данное явление вызвано существенным возрастанием энергопотребления и стремительным развитием уже существующих на данный момент электрических сетей. По этой причине сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.

В настоящее время различают такие способы бестраншейной прокладки кабельных линий:

  • прокладка кабельной линии под землей;- прокладка в кабельных тоннелях;
  • прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);

Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до800 мм или отрезками в 20-100 м при небольших расстояниях.

Ориентировочная стоимость работ на прокладку одного пог. метра трубы методом ГНБ (без подготовительных работ, цены трубы), включая НДС 20%.

Диаметр трубы мм.до 200 м.п.Свыше 200 м.п. Свыше 500 м.п.
631400 руб.1350 руб.1300 руб.
1101800 руб.1750 руб.1700 руб.
1602600 руб.2400 руб.2200 руб.
2253200 руб.3100 руб.2900 руб.
3154500 руб.4200 руб.4000 руб.
4006500 руб.6300 руб.6000 руб.
4508000 руб.7800 руб.7500 руб.
5009000 руб.8500 руб.8000 руб.
63012000 руб.11000 руб.10000 руб.
71016000 руб.15000 руб.14000 руб.
80018000 руб.17000 руб.16000 руб.

Цена работ может изменяться в зависимости от условий производства, окончательный расчет сметы будет предоставлен после выезда специалиста на объект.

Работаем по Москве, Московской области и соседним регионам.
