Устройства дифференциальной защиты
Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).
Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.
Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.
Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.
Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).
При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n
Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).
Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).
Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.
Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство)
Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).
АВДТ 32 IEK
Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.
Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.
Графические и буквенные условные обозначения в электрических схемах
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.
В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.
Но начнем немного издалека. Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.
Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.
Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?
«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»
Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».
Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.
В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.
Классификация
Согласно классификации ГОСТа 9098-78, в ответ на то, какие бывают автоматы, стоит указать, что аппарат бывает:
- однополюсным, двухполюсным, трехполюсным и четырехполюсным;
- токоограничивающим и нетокоограничивающим;
- выкатным и стационарным;
- селективным и неселективным;
- ручным, двигательным и пружинным.
Бывает создан для работы с постоянным или переменным током, иметь в себе максимальный, независимый или нулевой токовый расцепитель. Также есть классификация по выдержке времени, по контактам, по внешним проводникам, по степени защиты и присоединению проводников.
Число полюсов

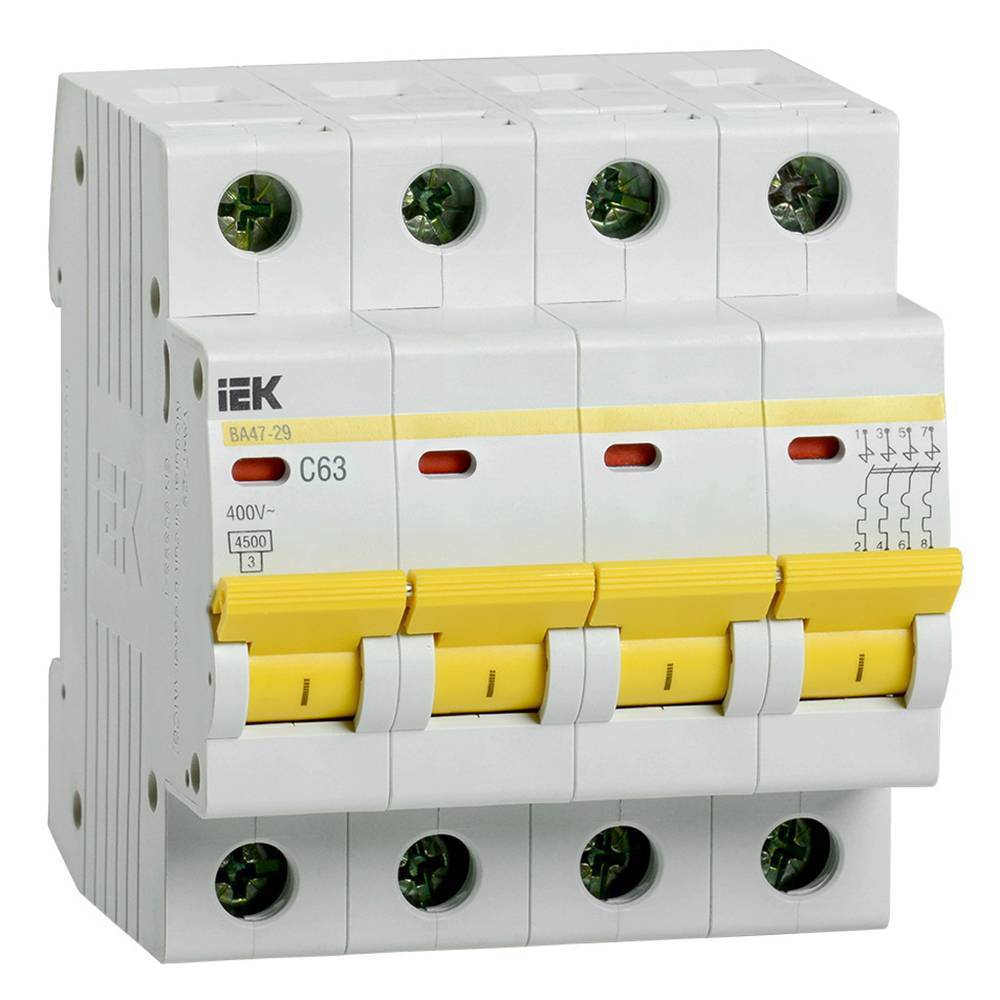

По числу полюсов бывает одно-, двух-, трех- и четырехполюсная модель. Чаще всего используется в работе одно- и двух-полюсная модель, несмотря на сниженный класс автоматических выключателей защиты.
Обратите внимание! Это характеристика показывает тот факт, сколько можно подключить проводов к аппарату, чтобы защитить сеть
Время токовый параметр
Время-токовая характеристика автомата — зависимость времени срабатывания устройства от энергии электричества, которая протекает через него. Прописывается на каждом устройстве буквой В, С и Д. В первом случае аппарат выключается за 20 секунд. Создан для домашнего использования. Во втором случае автомат выключается за 10 секунд. Применяется как в быту, так и в промышленной сфере. Автовыключатели, имеющие последнюю техническую характеристику, используются только в промышленности. Они работают с током в 14 ампер и выключаются за 10 секунд. Эту разновидность эффективно используют в проводке.
Номинальный ток
Всего на данный момент известно о двенадцати модификационных моделей автоматов, которые отличаются по номинальному току. Этот параметр ответственен за то, чтобы при превышении номинального напряжения срабатывал автомат. Аппарат с малым номиналом используется там, где малое количество электрооборудования. Выключатели в 16 ампер позволяют обеспечить бесперебойной работой всей квартиры. Автоматы с номиналом в 32 ампера защищают проводку квартиры. Аппараты, имеющие большое значение амперов, используются для силового оборудования, имеющего большую мощность.
Модель с номинальным током в 16 ампер
Отключающая способность
Отключающая способность — характеристика, при которой автомат срабатывает, если напряжение в сети выше установленного номинального токового значения.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Как выбрать
Выбирать аппарат нужно по количеству номинального тока, полюсов, характеристики времени срабатывания и отключающей способности. Также, конечно, необходимо смотреть на бренд, маркировку и цену устройства.
Обратите внимание! При выборе стоит отталкиваться от суммарного количества мощностей электрооборудования
Определение мощности автомата
Определить, какая нужна мощность оборудования, можно, суммировав все реальные мощности каждого отдельного электроаппарата, включенного в одну сеть. Выявить это также можно через таблицу, приведенную ниже. Данные приведены средние по нормативным документам.
Важно понимать, что может понадобиться больше электроэнергии и соответствующая большая сила агрегата, поскольку могут быть куплены дополнительные приборы, которые раннее в расчет не принимались. Таблица мощности бытовых приборов и инструментов
Таблица мощности бытовых приборов и инструментов
Расчет номинальной мощности автомата
Вычислить номинальную силу или ту мощность, при которой проводка не отключится, можно по формуле M = N * CT * cos(φ), где M является силой в ваттах; N — напряжением электрической сети в вольтах; СТ — токовой энергией, которая способна появится в аппарате; cos(φ) — значением косинуса угла фазы с напряжением.
Вычисление номинального тока
Узнать номинальную токовую энергию можно, посмотрев документацию электрической проводки. Для расчета без нее нужно знать площадь проводникового сечения и способ ее прокладки.
Обратите внимание! Далее значения нужно подставить в формулу S = 0,785 * D * D, где D является проводниковым диаметром; S — площадью проводникового сечения
Определение время-токовой характеристики
Для правильного вычисления токовой характеристики по времени необходимо считывание пусковых токов. Чтобы все выяснить, стоит воспользоваться следующей таблицей ниже.
Схема и типы защит
Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.
Полукруг – электромагнитный расцепитель. Прямоугольничек – тепловой.
Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.
Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь “теплушка” в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.
Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.
Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.
https://youtube.com/watch?v=S7D28YYkglc%3F
От чего должен защищать автомат?
В первую очередь автомат предназначен для защиты проводки от возгорания и разрушения. Электроприборы,
как правило, автомат не защищает, не защищает и человека от удара током – эту функцию выполняет
дифференциальный выключатель (УЗО в народе) или дифференциальный автомат (совмещает в себе УЗО и
защитный автомат). Так вот, раз защищает проводку, значит номинал не должен быть завышен для
исключения лишних срабатываний – если проводке угрожает возгорание или разрушение, ни о каком запасе
по мощности не должно быть и речи! Простая мудрость: если хочешь надежную защиту и минимум
срабатываний – увеличь сечение токопроводящих жил проводов, в разумных пределах естественно.

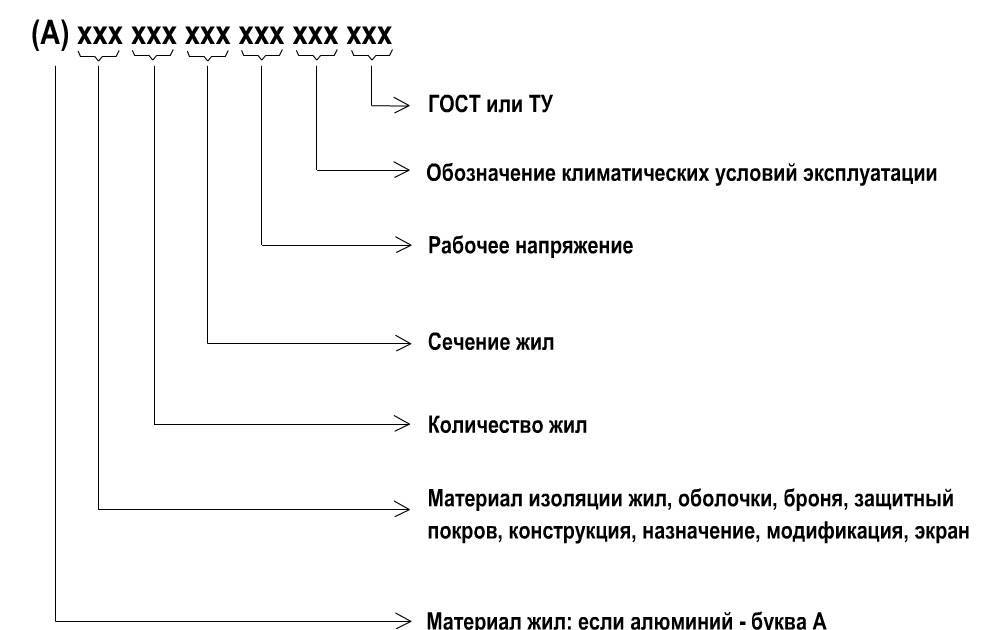

Существует заблуждение, что если проводка выдерживает ток, равный номиналу автомата, то все в порядке
и пожара никогда не случится. Это далеко не так. В прошлой статье мы поверхностно затронули тему
проводки и автоматов, но главное мы познакомились с таблицей, в которой указаны токи для различных
сечений проводов. Теперь мы воспользуемся этой таблицей и увидим, какие провода номиналом какого
автомата можно защищать.
Для чего необходима маркировка
Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.
Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем. С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.
Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду
Информация об отдельном автоматическом выключателе может потребоваться, если:
- необходимо произвести замену устройства;
- следует установить новый автомат в связи с появлением нового контура;
- требуется сравнить номинальную токовую нагрузку линии и выключателя;
- нужно найти причину аварийного отключения и др.
Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить еще один силовой контур, информацию об автоматах лучше изучить заранее.
Автоматические защитные выключатели: классификация и различия
Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:
Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.
- Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
- Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.
Когда можно снизить номинальную мощность автомата
Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.
Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.
Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.
Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.
При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.
Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.
- К ней подсоединены и могут быть одновременно включены следующие электроприборы:
- Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
- Две морозильные камеры, мощностью 200 Вт;
- Духовка, мощностью 3,5 кВт;
При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.
Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.
При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.
Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.
Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.
Селективное подключение средств защиты
Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:
- соблюдение метода селективности подключения;
- отключение от сети только аварийного участка цепи;
- неаварийные линии продолжают функционировать.
Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание
Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов
Номинальный ток и времятоковая характеристика
Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).
Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Какие обозначения размещаются на корпусе
Маркировка, наносимая на корпус каждого устройства, включает набор цифр, схем, букв, специальные символы. Разметка выполняется нестираемой краской и находится на видимой части. Это требуется для доступности при работе после установки на распределительном щитке с подключенными проводами.
Модель автоматического выключателя
Важно! Для проверки маркировки снимать устройства с дин-рейка и отключать не потребуется. Каждый завод-изготовитель использует собственные обозначения
Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков
Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков
Каждый завод-изготовитель использует собственные обозначения. Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков.
Вне зависимости от компании, где было изготовлено устройство, на корпус наносятся единые данные:
- наименование производителя, наносимое на самом верху;
- указание модели (серия) с написанием букв и цифр серии устройства в соответствии с данными завода-производителя;
- номинальный ток, характеристика отключения, обозначаемая буквой латинского алфавита «В», «С», «D», «K», «Z»;
- данные о номинальном напряжении, показывающего максимальное значение проходящего через автомат без выключения при температуре окружающей среды 30 °С, при котором формируется своеобразный щит для повышенной нагрузки;
- показатели номинальной отключающей способности, которой обладает каждый электроавтомат;
- параметры класса токоограничения автоматического выключателя;
- панель информации о коммутационной схеме.
Обратите внимание! Параметры производители указывают в обязательном порядке. В общем списке есть некоторые показатели, учет данных маркировки которых является особенно значимым для бесперебойной эксплуатации
