Как сделать ночник своими руками
Рассмотрим несколько способов сделать красивый и функциональный ночник для комнаты. Каждый из описываемых способов отличается простотой, а изделия полностью выполняют свои функции.
Светодиодный
Светодиодный источник света – наиболее предпочтительный для начинающего мастера, потому что диоды никогда не греются до высокой температуры и их можно использовать с любыми подручными средствами (бумагой, деревом и т.д.).
Материалы и инструменты для работы:
- Диодная лента.
- Каркас или деревянная подставка.
- Лобзик.
- Лак по дереву.
- Болты.
Ход работы:
Данный светильник будет иметь форму кошки
Нужно найти изображение животного и перерисовать его силуэт на фанере.
Необходимо осторожно вырезать силуэт животного.
Чтобы улучшить светильник, его можно обклеить обоями в цвет комнаты или покрыть защитным лаком.
К задней стороне нужно прикрепить светодиодную гирлянду.
К обратной стороне необходимо прикрепить брусок, на котором фиксируются крепежные инструменты. Приспособление не должно быть вплотную с потолком или стеной.
Из фанеры
Светодиодный ночник из фанеры легко сделать самостоятельно из подручных материалов. Несмотря на свою простоту, но будет выглядеть выразительно и впечатляюще. Для него необходимы светодиодная гирлянда, акрил и несколько досок:
- Нужно найти две доски с одинаковыми параметрами. Желательно, чтобы они были тонкие, в противном случае, их будет сложнее обрабатывать. По ним необходимо пройтись наждачкой.
- Акрилу нужно придать форму прямоугольника, длина и ширина которого будет совпадать с параметрами дощечек.
- На одной доске нужно создать текст или орнамент.
- Текст или резьбу нужно вырезать, чтобы сквозь эти дырочки проходил свет.
- Необходимо просверлить в каждой из досок четыре отверстия для шурупов. То же самое сделать с акрилом.
- Во второй доске необходимо сделать отверстие для электрического провода.
- На акриловом листе необходимо создать выемку, в которую будет помещаться светодиодная гирлянда.
- Вся конструкция скрепляется между собой.
Из дерева
Деревянные источники света достаточно распространены, так как изготавливать их из дерева легче, чем из других материалов. Дерево позволяет придать прибору любую необычную форму.
Для создания ночной лампы потребуется:
- Деревянный брус или бревно. От формы дерева будет зависеть форма светильника.
- Лак по работе с деревом.
- Светодиодная гирлянда. Преимущество такого источника света в том, что она не нагревается и не станет причиной пожара.
- Различные виды креплений.
- Лобзик.
- Отвертка.
- Металлический стержень.
- Дрель.
- Клей.
Ход работы:
- Нужно взять деревянный брус и распилить его на кольца, два из которых должны быть толще других. Их нужно будет разместить сверху и снизу.
- Необходимо просверлить в каждом из колец отверстие, но на верхнем и нижнем кольце нужно оставить их несквозными.
- По получившимся отверстиям нужно пройтись наждачной бумагой и нанести внутри слой клея.
- На кольца нужно нанести слой лака и подождать до его полного высыхания.
- После высыхания кольца нужно надеть на стержень. Гирлянду обмотать вокруг стержня до нанизывания колец, либо сделать это позже.
Из оргстекла
Другое название оргстекла – плексиглас или акрилайт. Лампу из оргстекла можно поставить на прикроватную тумбочку или на пол.
- Нужно взять три формы из оргстекла. Желательно, чтобы они имели форму прямоугольника и отличались друг от друга размерами.
- На листе бумаги нужно предварительно нарисовать фигуры или орнаменты.
- Подложить лист под форму из оргстекла и обвести его любым острым инструментом.
- Из деревянного бруса нужно вырезать две шайбы. Одна из них станет основанием для лампы.
- В одной нужно сделать три углубления, для вставки в нее фигур из оргстекла, а в другой – углубление для гирлянды.
- Деревянные шайбы нужно склеить, в одну из них поместить гирлянду, в другие – вставить плашки из оргстекла. Работа готова!
Бумажный
Изготовить источник света из бумаги очень просто: бумага является очень удобным в работе материалом:
- На толстой цветной бумаге нужно нарисовать орнамент или любой рисунок.
- При помощи шила или другого острого предмета необходимо выколоть орнамент по контуру.
- Свечу, светодиодную ленту или другой источник света нужно поместить в стакан, стакан обернуть бумагой с готовым орнаментом.
Тонкости замены галогеновых ламп на светодиодные
Что важно учесть при замене галогеновых ламп на светодиодные:
- Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
- Проблемой может быть низкое энергопотребление светодиодных сборок. Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
- Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
- Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
- Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.
Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.
Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.
Классика формы
Наиболее удобной конструкцией, которая в принципе уже многие годы остается неизменной для фонариков, является конструкция, содержащая в себе:
- цилиндрический корпус с такими же по форме батарейками;
- рефлектор с лампочкой с одного конца корпуса;
- съемную крышку с другого конца корпуса.
И эту конструкцию можно получить, используя ненужные предметы обихода. Если изготовить фонарь своими руками, красоты форм как у промышленного образца, конечно же, не будет. Но он будет функциональным и от работающей самоделки будет получено много положительных эмоций.
Итак, основной проблемой, которую на первый взгляд сложно решить, является рефлектор. Но это только кажется сложным. На самом деле нас окружает много предметов, которые могут стать заготовкой для целого ряда отражателей разных размеров. Это обычные пластиковые бутылки. Их внутренняя поверхность вблизи горлышка по форме весьма близка к той, которую имеет отражатель, сделанный на заводе. А крышка словно создана для крепления в ней светодиода, который сегодня является наилучшим источником света. Он ярче и экономичней миниатюрной лампочки.
Как сделать фитолампу и что для этого понадобится?
Для изготовления фитолампы своими руками понадобятся:
- светодиоды со специальным спектром излучения;
- источник питания;
- система охлаждения;
- корпус;
- вспомогательный материал и инструмент.
Чипы синих, красных и пурпурных фитосветодиодов встречаются в разных модификациях: в виде дискретных SMD-элементов или COB-матриц. Все они пригодны для изготовления светильника своими руками. Проще всего делать подсветку из готовой светодиодной ленты для растений, разрезав её на несколько отрезков. Сложнее – из отдельных SMD чипов или COB-матриц, для которых потребуется правильный расчёт радиатора.
Источник питания для светодиодов и матриц представляет собой драйвер со стабилизированным постоянным током на выходе, а для светодиодных лент – это источник напряжения +12В соответствующей мощности.
Пассивная система охлаждения является обязательным элементом светильника для растений. Она отвечает за соответствие оптических характеристик излучающих диодов в течение всего срока службы. О форме, размерах и материалах для изготовления радиатора рассказано в отдельной статье. В большинстве самодельных светильников радиатор одновременно является корпусом.
Кроме перечисленных светодиодов, в качестве источников света можно использовать фитодиоды, изготовленные по технологии УСКИ (универсальное сине-красное излучение). Они имеют уникальный спектр излучения, полученный за счёт особого состава люминофора. В данном случае люминофор выполняет функцию избирательного фильтра, пропуская волны преимущественно в синем, красном диапазоне, а также незначительную часть жёлтого и зелёного света. При этом синяя область имеет ширину 380–480 нм с небольшим переходом в ультрафиолет и пиком на длине волны 445 нм. Красная область намного шире, захватывает оранжевый и инфракрасный спектр, доля которых достигает 50%. Общая ширина красного излучения примерно составляет 570–770 нм с максимумом на 640–660 нм.
Благодаря расширенной спектральной характеристике, светодиоды УСКИ идеальны в конструировании ламп для растений своими руками. Светильник на их основе обеспечит растение полным циклом роста: от вегетативного развития до созревания плодов и может применяться для подсветки растений с крайне низкой долей солнечного воздействия.
Применение фитоленты
Чтобы сконструировать простой светодиодный светильник для растений, понадобится фитолента с блоком питания и недорогие детали для корпуса, в качестве которых можно использовать подручный материал. Светильник может иметь любую форму и размер, благодаря гибкости и возможности резать ленту на отрезки, кратные 5 см, а клейкое основание позволяет монтировать её на любую гладкую поверхность.
Оптимальным материалом для корпуса станет тонкая алюминиевая (в крайнем случае, жестяная) пластина, которая послужит прекрасным отводом тепла для светоизлучающих чипов ленты. В углах пластины нужно сделать крепёжные отверстия. Вся конструкция подвешивается на двух декоративных цепочках, которые цепляются за крюки-саморезы, вкрученные в стену. Переставляя звенья цепи можно регулировать высоту.
Мощная фитолампа с цоколем Е27 своими руками
Сделать эффективную и экономичную подсветку для рассады своими руками можно из нескольких светодиодных ламп, которые собирают из отдельных компонентов. Для этого на нужно купить DIY-набор (например на Aliexpress), включающий все необходимые детали для сборки лампы, а именно:
- пластиковый корпус и разборный металлический цоколь Е27;
- алюминиевый радиатор с саморезами;
- плата под smd-светодиоды;
- линзы с углом рассеивания 90° и держатель для них.
Отдельно приобретают синие и красные smd led, драйвер подходящей мощности, легкоплавкий припой и термопасту. Сборку начинают с монтажа светодиодов на плату при помощи фена и паяльника, разогретого до температуры 280°C. После этого к плате припаивают провода от драйвера и кратковременным включением проверяют схему на работоспособность. Убедившись в свечении всех чипов, переходят к сборке корпуса.
В местах контакта платы с радиатором наносят тонкий слой термопасты и прижимают их саморезами. Над всеми светодиодами устанавливают линзы, которые фиксируют держателем с винтами. Внутри пластикового корпуса размещают драйвер, выходные провода которого припаивают к плате, а входные прижимают к центральной и боковой части цоколя.
Одна такая фитолампа способна обеспечить полноценный досвет в вечернее время нескольким комнатным цветкам или рассаде, высаженной на площади до 0,25 м2.
Изготовление драйвера светодиодов на 220В своими руками
Для изготовления
самодельного драйвера своими руками потребуются радиодетали для создания трех
взаимодействующих сегментов:
- Делитель
напряжения, основанный на емкостном сопротивлении. - Мост из диодов.
- Стабилизатор.
Кроме того, понадобятся
следующие инструменты, приборы и расходники:
- Паяльная станция мощностью около 30 Вт.
- Нейтральный флюс.
- Припой оловянно-свинцового состава.
- Пассатижи для загиба выводов.
- Кусачки для отреза проводки.
- Многожильные медные проводники в изоляции сечением от 0,35 до 1 мм2.
- Прибор для контрольного измерения (мультиметр).
- Изолента/трубка термоусадочная.
- Монтажная макетная плата на базе текстолита.
Инструкция по сборке драйвера своими
руками
Инструкция по
изготовлению своими руками драйвера светодиода с питанием от 220 В включает
следующие действия:
- Подготавливается макетная плата необходимого размера.
- Сначала припаиваются крупные компоненты цепи.
- Затем поочередно в соответствии со схемой монтируются мелкие элементы – резисторы, диоды, конденсаторы.
- В последнюю очередь устанавливаются транзисторы и переменный резистор.
- Распределение компонентов должно быть таким, чтобы расстояние между ними было как можно меньше.
- Соединение диодов происходит с учетом полярности (для транзисторов – по распиновке).
- По завершении сборки схему нужно подключить и провести замеры мультиметром.
Создание драйвера для
светильника из светодиодов для подключения их к питанию на 220 В доступно
своими руками любому желающему, имеющему опыт работы с радиокомпонентами. В
ходе сборки не потребуется особых оборудования и материалов – все инструменты и
детали можно приобрести в специализированных магазинах. К тому же, при
правильном подходе и качественных составляющих собранная схема обеспечит
стабильность и долговечность прибору освещения не хуже покупного аналога.
Схема
Предложенная ниже схема
драйвера представляет собой совокупность трех последовательно взаимодействующих
между собой каскадов:
- Первая область
отвечает за понижение амплитуды напряжения. В основе лежит емкостный керамический
конденсатор (500 вольт) с резистором для самозарядки первого. Его номинал может
варьироваться в широких пределах – от 100 до 1000 кОм и от 500 до 1000 мВт.
Принцип действия его основан на том, что он пропускает ток до полной зарядки
обкладок. При емкости в 0,3 мкФ это время составит всего десятую часть период
полуволны 220 В – то есть всего 1/10 поступающего напряжения. - Второй сегмент
выполняет роль выпрямления тока из переменного в постоянный. Это цепь диодных
полярно соединенных элементов. В данной цепи на выходе его номинал составит
порядка 24 В (с учетом деления в предыдущем блоке). - Заключительный
элемент сглаживает и стабилизирует электроток. Для цели сглаживания применяется
параллельно подключенный конденсатор электролитической модификации (емкость
определяется мощностью нагрузки). Стабилизатором напряжения в предложенной
схеме выступает модуль L7812.
Конденсатор в сочетании с диодным мостиком выполняет задачу делителя напряжения, поэтому если входное напряжение будет меняться, соответственно иное значение его получится и на выходе.
Компоненты
Для сборки своими
руками предложенной выше схемы драйвера для светодиодов, питание которых
осуществляется от 220В, потребуется следующий набор радиокомпонентов:
- Светодиоды 12 штук с параметрами – 3,3 вольта 1 ватт (для сборки своими руками лэд-лампы питанием от 220 В).
- Конденсатор керамического типа – 0,3 мкФ, 500 вольт – 1 штука.
- Резисторный модуль – от 0,5 до 1 Ом и 0,5-1 Вт – 1 экземпляр.
- Четыре диода по 100 В каждый.
- Пара конденсаторов электролитического типа на 16 вольт 100 и 330 мкФ.
- 12-вольтовый стабилизатор напряжения модели L7812, либо его аналог.
Вариант драйвера без стабилизатора тока
Рассмотрим схему
подключения драйвера без блока стабилизатора. Как известно, отсутствие
трансформатора в подобном приборе приводит к пульсации напряжения и,
соответственно, яркости свечения светодиодов. Лишь частично эту проблему
устраняет идущий после диодного мостика конденсатор. Однако пульсировать
амплитуда все же будет – в рамках 2-3 вольт.
Вариант со
стабилизатором на 12 вольт решают эту задачу полностью, поэтому и
смонтированный своими руками такой драйвер по степени пульсации амплитуды
напряжения не будет уступать покупным дорогим аналогам.
Сборка лампы из светодиодной ленты своими руками
Для начала несколько слов о конструкции самой лампы. Светильник на основе светодиодной ленты обычно состоит из блока питания, профиля для ленты и самой светодиодной ленты.
Светодиодная лента у нас есть, блок питания тоже, осталось определиться с профилем. Ведь от формы профиля зависят конструкция и внешний вид будущего светильника. Но если вспомнить, как выглядит стандартный профиль для светодиодной ленты, то лампа получается достаточно скучной.
Тут нам пришла замечательная, на наш взгляд, идея — использовать в качестве профиля никуда больше не годный остаток плоской хромированной перекладины, которую мы использовали при сооружении плательных секций нашей гардеробной (она же «труба овальная»).
Действительно, все оригинальное просто.
Первым делам подготавливаем профиль – хромированную перекладину. Для увеличения уровня освещенности мы сделали две такие заготовки, которые расположили параллельно друг другу и соединили между собой небольшими металлическими пластинами от мебельной фурнитуры с помощью саморезов.
Для ввинчивания саморезов предварительно можно рассверлить отверстия тонким сверлом. Иначе из-за скользкой хромированной поверхности очень сложно точно закрепить трубы между собой.
Приклеиваем светодиодную ленту на плоскую сторону нашей перекладины, предварительно очистив и обезжирив поверхность. С обратной стороны профиля закрепляем блок питания. Защитный рассеивающий экран в нашем случае не предусматривается, так как особо не нужен.
Теперь аккуратно припаиваем маленькими проводниками в одно целое участки светодиодной ленты на разных трубах
При выполнении этой операции требуются осторожность, чтобы не допустить перегрева и соблюдение полярности при соединении кусков ленты
Наша светодиодная лампа почти готова, теперь всю это красоту необходимо подвесить к потолку. Из подручных средств крепления у нас имеются только мебельные уголки, которые замечательно входят в плоскую трубу по бокам. Соединённые вместе, две трубы крепятся на потолке с помощью двух других уголков.
За счет этого конструкция располагается на некотором расстоянии от потолка и есть место для комфортного размещения блока питания как раз между потолком и лампой. Подвешенный светильник подключаем к питающей сети и оригинальный источник света собранный своими руками готов.
Технические характеристики самодельного светодиодного светильника
Напоследок несколько слов о технических характеристиках нашего изделия. В общем случае световые характеристики такого светильника напрямую зависят от типа и количества светодиодов на ленте. Их может быть 30, 60 и даже 120, а «сдвоенные» экземпляры светодиодных лент, соответственно позволяют разместить в два раза больше светодиодов.
У нас в распоряжении была самая простая лента с 60 светодиодами на метр, типа 3528 и мощностью потребления 4,8 Вт/м. На сдвоенную платформу из труб разместилась лента длиной 3,4 метра или 204 светодиода. Ток потребления самой ленты при напряжении источника питания 12,25 В зафиксирован на уровне 1,16 Ампера.
Значит, с учетом КПД блока питания 0,85, мощность потребления такого светильника равна 16,72 Вт.
Исходя из световых характеристик светодиодов типа 3528, световой поток каждого диода от 3 до 7 люмен. Световой поток нашей ленты заявленный производителем — 240 Люмен/Вт, значит общий световой поток ленты длиной 3,4 м будет около 816 люмен.
С одной стороны эта цифра проигрывает стоваттной всенаправленной лампе накаливания имеющей световой поток за 1200 люмен.
Но за счет однонаправленного расположения светодиодов на ленте, субъективно кажется, что такая лампа светит даже немного сильнее.
Нестандартно используемые мебельные трубы-перекладины в качестве светодиодного профиля не только оказались хорошим теплоотводом, но и весьма свежо смотрятся, прекрасно вписываясь в интерьер. Правда, при выключенном состоянии на светильнике видны проводники, соединяющие участки ленты, которые совершенно её не портят.
А при включенном освещении лампа смотрится совсем как «магазинная». За счет хромированной поверхности перекладины лента и труба кажутся единым целым. Отсутствие рассеивающего экрана обнажает светодиоды, но при этом не снижает светового потока исходящего от лампы.
Сравнение сроков службы и реальной экономии различных энергосберегающих ламп.
Выбираем розетку удачной конструкции
Наш рейтинг производителей розеток и выключателей.
Как сделать светильник из светодиодной ленты своими руками?
15.02.2018
Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.
В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.
Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.
Лента светодиодная
Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.
Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.
Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.
Самодельный светильник из светодиодной ленты можно выполнить из разного формата
Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты
Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.
Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:
- экономичность;
- большой период функционирования;
- разнообразие в сочетаниях цвета;
- исходные материалы доступны для потребителей.

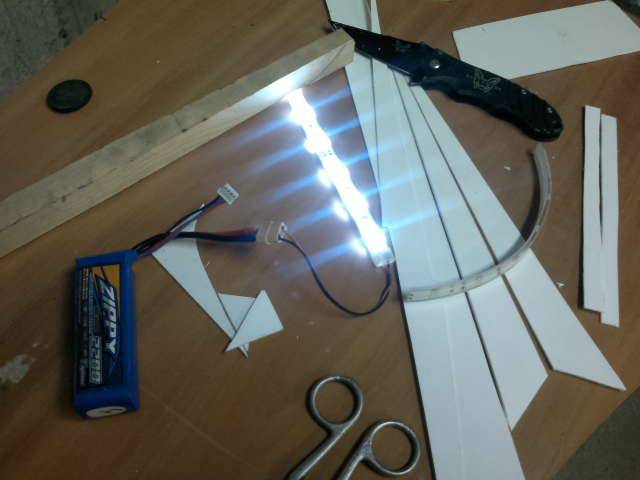

Материалы для светильника
У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.
Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.
Подготовить необходимо будет такие материалы:
- непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
- шурупы;
- алюминиевый уголок, который можно заменить пластиковым коробом;
- выключатель.
Также стоит позаботиться и об инструментах:
- дрели;
- карандаше с линейкой;
- электрическом лобзике;
- плоскогубцах.
Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.
Процесс монтажа
Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.
Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:
- горизонтальный;
- вертикальный;
- с ножками.
Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.
Сборка будет происходить поэтапно:
- прежде всего потребуется отмерить длину угла;
- затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
- уголок нужно закрепить на выбранной территории;
- в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
- ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
- к уголку крепится непосредственно сама лента.
Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.
после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.
Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.
Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.
Выбираем диодную ленту
Самые популярные модели
Для подсветки лучше использовать светодиодную ленту 3528или 5050, которая не требует алюминиевый профиль для охлаждения. Его мощность не должна превышать 10 Вт/м.
Для белой оптимальной будет плотностью на SMD 5050 60 диодов на метр. Фактическая мощность может отличаться в ту или иную сторону, узнать её можно только измерением потребляемой силы тока.
Светодиоды 5050 могут быть недорогие на 13 Лм, и повышенной яркости на 19 Лм, маркируются как LUX (High class) люксовая. Она уже имеет потребление 14-15 Вт.Средняя яркость с диодами на 13Лм будет 800 Лм/м. что соответствует лампе накаливания на 60-75W.
С led диодами на 19Лм. яркость на 1 м. 1150 Лм., это эквивалент обычной лампочки на 90W.
Гибридные виды, RGB + обычные
Не покупайте на мало популярных светодиодах SMD 3014, 7020, 3020. Большая вероятность приобрести комплектующие низкого качества и с завышенными техническими характеристиками.
Так же существует светодиодная лента на 220В, подключениекоторой производится прямо в розетку с использованием простого выпрямителя. Еще она называется уличная и в жилых помещениях её нельзя использовать.
Если мощность велика или не вписывается в 10W /м. то её можно понизить регулятором на блоке питания.
Просто будет запас по мощности и дольше прослужит. Чтобы избежать установки на специальный светодиодный алюминиевый профиль, купите двойной ширины. Тогда потребуется радиатор для охлаждение только при мощности более 20W/м.
Закрепление
У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.
Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке
Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там
После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.
Светодиодная подсветка потолка своими руками
Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.
Следует помнить о том, что освещение должно гармонировать с интерьером.
Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.
Схема крепления светодиодных лент.
Создавать светодиодные светильники можно своими руками.
Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.
Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.
Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.
Типы светодиодов и особенности выбора светодиодной ленты
Схема светодиодного освещения в квартире.
Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.
При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике
Можно выделить три цвета светодиодов: синий, красный и зеленый.
Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.
Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.
Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.
С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.
Как выбрать светодиодную ленту
Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.
Светодиодные ленты различаются по уровню защиты:
- IP33 — силиконовый защитный слой отсутствует;
- IP44 — устойчивы к воздействию пыли и влаги;
- IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
- IP67 — для защиты применяется прочная силиконовая трубка;
- IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.
Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.
Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения
Расчёт мощности светодиодной люстры по площади помещения
Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.
Таблица 1. Нормы освещённости.
Тип помещения | Норма освещенности, лк | Тип помещения | Норма освещенности, лк |
| Офис общего типа | 300 | Кухня и жилые комнаты | 150 |
| Офис, где проводятся чертежные работы | 500 | Детская | 200 |
| Конференц-зал | 200 | Ванная, душевые | 50 |
| Лестницы | 50–100 | гардеробная | 75 |
| Коридор, холл | 50–75 | Библиотека и кабинет | 300 |
| Архивные помещения | 75 | Лестницы в жилых помещениях | 20 |
| Кладовые и подсобки | 50 | Бассейн, сауна | 100 |
Таблица 2. Коэффициент высоты потолков.
Высота потолков, м | Коэффициент |
2,5… 2,7 | 1 |
2,7… 3 | 1,2 |
3… 3,5 | 1,5 |
3,5… 4 | 2 |
Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.
Пример расчёта:
Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.
Рассчитаем нужный световой поток:
Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,
Где X — норма освещенности, для гостиной равна 150,
Y — площадь помещения,
Z — коэффициент, зависящий от высоты потолка 1,2.
Необходимая длина ленты:
L = 3600 / 1,2 = 5 м.
Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.
Подбор блока питания по мощности
Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.
Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:
Пример расчёта:
Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.
Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:
Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.
Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.
