Размеры газовых шлангов
Если говорить о размерах, то газовые шланги в магазине продаются самой разной длины. Это позволит грамотно, аккуратно и правильно подключить плиту к магистрали, не нарушая никаких требований. Да-да, есть определенные требования к длине гибкой разновидности шланга-подводки, который используется для соединения плиты и магистральной трубы.
Итак, согласно ряду нормативных документов, для подключения печи к газовой магистрали может использоваться подводка гибкого типа с термостойкостью не менее 120 градусов, без лишних стыков и соединений. А вот что касается длины, то ограничения есть только в Европе, в России же они пока отсутствуют. В европейских странах длина шланга не может превышать более 2 м. Но и в нашей стране не стоит злоупотреблять отсутствием конкретного запрета: дело, прежде всего, в вашей же безопасности. Лучше всего ограничиться теми же 2-3 метрами и не испытывать судьбу.
Заранее рассчитайте, какой длины газовый шланг вам потребуется
Иногда специалисты, которые приходят к вам подключать печь, предлагают увеличить длину самой газовой магистрали. Но это дорогостоящая услуга, дающая им возможность заработать на вас.
Также важно учесть следующие аспекты монтажа гибкого шланга для газа
- он должен быть доступен для регулярного осмотра на целостность;
- нельзя допускать перегибов, пережимов;
- шланг не стоит монтировать так, чтобы во время использования он был в натянутом состоянии;
- шланг нельзя располагать там, где высокая влажность (например, за мойкой). Есть риск появления коррозии.
При необходимости с нормами и правилами подключения печей к магистралям можно познакомиться, прочитав официальный документ. Это СНиП № 42-01-2002 от 01.03.2005г. «Газораспределительные системы».
Как выбрать оптимальный вариант?
Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.
Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:
Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»
Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты
Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.
Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром
Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.
Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.
Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.
Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.
Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.
Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц
Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.
Правила безопасности
Многие пользователи совершенно не компетентны именно в этих вопросах, поэтому наш долг напомнить им постулаты безопасности:
- шланг должен постоянно быть доступен и находиться на виду — его нельзя закрывать посторонними предметами;
- кроме него к плите должен подводиться только провод для подсветки в духовом шкафу;
- на его поверхность нельзя наносить лакокрасочное покрытие;
- шланг в подключенном состоянии должен свободно провисать, а не быть в натянутом положении — это может послужить его разрыву;
- при покупке и установке этого изделия заранее высчитайте, на какое расстояние вы будете отодвигать плиту во время генеральной уборки или во время перестановки мебели на кухни, учитывая, что максимальная длина его не более 4,5 метра;
- не допускайте перегиба или скручивания изделия;
- шланг лучше заменить немного раньше предельного срока его эксплуатации, не дожидаясь, когда произойдет утечка газа с негативными последствиями.
При ремонте газопровода с применением сварки изделие необходимо отключить, а плиту отодвинуть на максимальное расстояние, закрыв ее заднюю часть куском прочной ткани для защиты от искр. Чем бережнее вы будете эксплуатировать шланг, тем большая безопасность будет соблюдена на вашей кухне. Подробно правила эксплуатации газовых плит изложены здесь. Для закрепления вышеизложенного посмотрите это видео:
Тонкости эксплуатации
В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.
Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок
Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе
Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.
В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.
О том, как установить шланги для газовой плиты, смотрите в следующем видео.

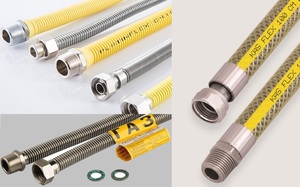

Разновидности газовых шлангов
Чтобы подключить плиту к центральной магистрали, необходимо выяснить, какой шланг для газовой плиты лучше. Промышленность выпускает несколько типов шлангов, которые отличаются конструкцией и материалом изготовления.
Резинотканевое изделие
Этот газовый шланг для плиты отличается следующими качествами:
- Простой монтаж.
- Невысокая стоимость.
- Отличная гибкость.
- Великолепный электроизолятор.
- Разные диаметры.
- Любая длина.
Самыми мягкими считаются резиновые рукава с текстильной нитью. Эти изделия можно часто встретить у запасливого домовладельца. Резина всегда была великолепным диэлектриком, поэтому её часто используют для подключения баллонов на дачном участке. Такая методика подключения считается самой простой и безопасной одновременно.
К недостаткам резинового шланга можно отнести отсутствие жёсткости, но это свойство играет и положительную роль. Эластичный шланг позволяет устанавливать плиту или баллон в любом месте. При правильном обслуживании срок эксплуатации резинового рукава достигает 10 лет.
Резиновый армированный металлорукав
Для изготовления используется специальная вулканизированная резина, внутри которой проходит текстильная нитка. К преимуществам такого гофрированного шланга относится:
- Низкая стоимость.
- Простой монтаж.
- Высокая прочность.
- Максимальная рабочая температура — 50 градусов.
Наибольшей популярностью пользуются изделия, похожие на шланги, предназначенные для воды. С внешней стороны их закрывает оплётка из стальных нитей. Внутренняя часть сделана из полимерных материалов. Получается металлорукав, отличающийся от водопроводного жёлтыми нитями, вплетёнными в оплётку.
Применение гофрированного металлошланга запрещено в некоторых европейских странах. В России газовики также советуют не пользоваться этими изделиями или проводить их эксплуатацию с соблюдением повышенных мер безопасности.
Расположенный внутри шланга пластик подвергается деструкции. Он начинает разрушаться аналогично резине. Металлическая оплётка отлично проводит электрический ток, поэтому для подключения этого рукава необходимо использовать специальные диэлектрические прокладки.
Сильфонный металлорукав
Газовый шланг — какой лучше выбрать из возможных вариантов, могут подсказать специалисты газовой службы. Они рекомендуют устанавливать сильфонный газовый шланг. Это изделие рассчитано на срок, превышающий 25 лет. Рукав очень легко подключить к колонке, любому котлу.
Чтобы подсоединить плиту, оснащённую электророзжигом, между краном и сильфоновым рукавом необходимо создать изолирующее соединение.
Сильфоном называется оболочка, сделанная из разного материала (например, нержавейка), имеющего высокую плотность и повышенную прочность. Сильфон может выдержать высокую температуру, внешние нагрузки и высокое напряжение.
Металлорукав легко сгибается. Он свободно выдерживает высокое давление (6 атм.). Рабочий диапазон температуры сильфонового гофрированного металлорукава составляет от минус 50 до +200 градусов.
Единственным недостатком является стоимость рукава: она примерно в пять раз выше цены обычных газовых шлангов.
Современная промышленность изготавливает сильфонные гибкие шланги с оригинальным полимерным покрытием. Рукав получает надёжную защиту от коррозии, а также от кислот, выдерживает высокую температуру
Кроме того, полимерное покрытие является отличным электроизоляционным слоем, что очень важно при эксплуатации современных плит, оснащённых подсветкой, электророзжигом и грилем
К основным преимуществам сильфонных металлорукавов можно отнести:
- Материал изготовления — нержавеющая сталь.
- Отвечает установленным стандартам.
- Полимерное покрытие надёжно защищает изделия от любого внешнего воздействия.
- Газоснабжение остаётся целым в любых экстремальных условиях.
- Гарантийный срок — более 30 лет.
- Металлорукав может работать при напряжении более 1500 В.

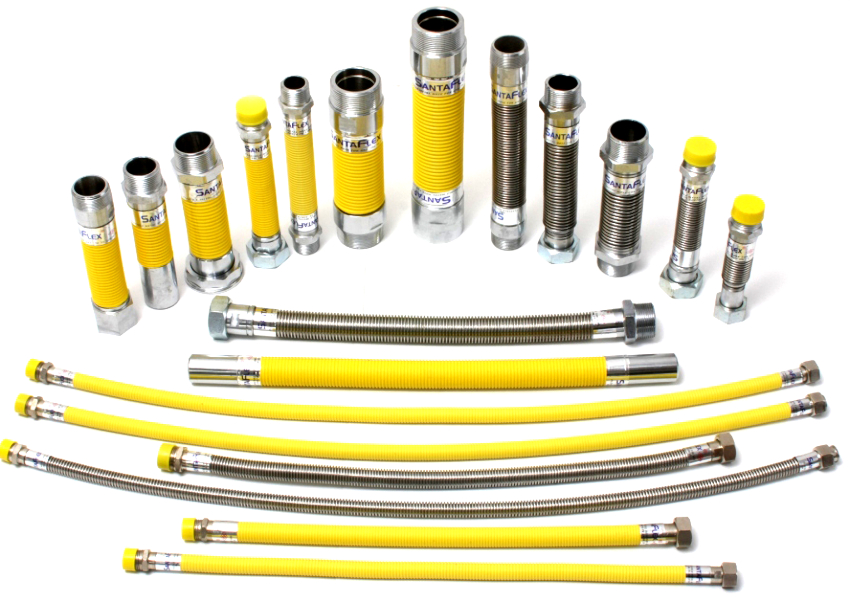

Разновидности газовых шлангов
Резино-тканевый шланг для газового оборудования
Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.
Резино-тканевый шланг
Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.
Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.
Однако есть некоторые недостатки:
- неустойчивость к механическим влияниям;
- недостаточный уровень жесткости;
- небольшая защита от температурных перепадов.
Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.
Шланг газовый резиновый армированный
Резиновый армированный шланг
Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:
- небольшая цена;
- способность выдерживать температуру до 50 градусов;
- широкий диапазон диаметров: 12-25 мм и больше;
- легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

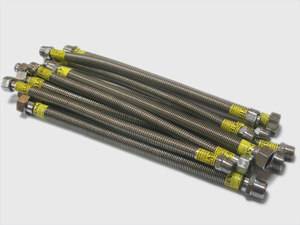

Сильфонная подводка для газа
Сильфонные шланги из нержавейки считаются самыми надежными
Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.
На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.
Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:
- диаметр трубки: 12-25 мм и больше (под заказ);
- максимальное рабочее давление: 6 атм;
- длина: 30-200 см.
При монтаже требуется установка медных или алюминиевых прокладок.

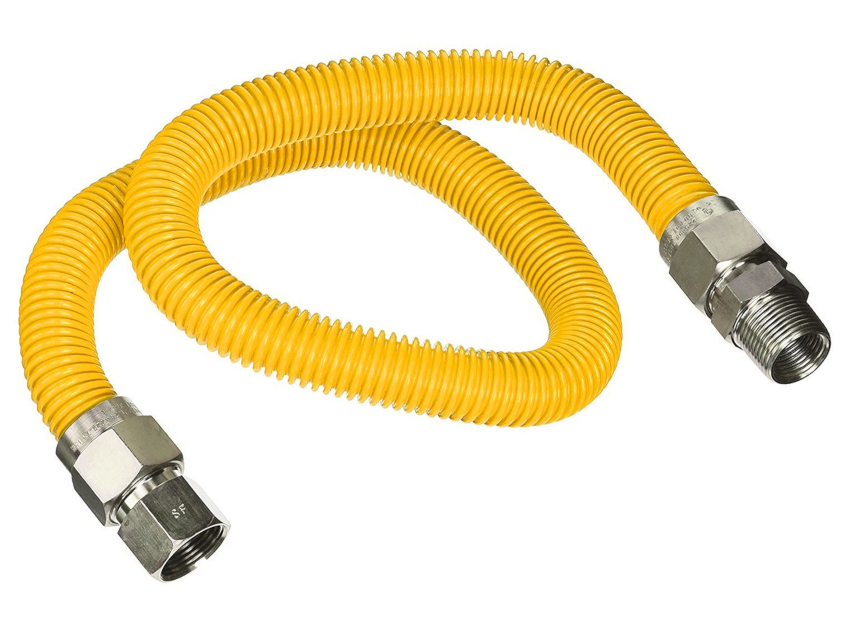

Гофрированный газовый шланг
Гофрированный шланг из металла имеет широкий диапазон рабочих температур
Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.
Другие
Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.
Шланги из поливинилхлорида имеют такие достоинства:
- применение без диэлектрика (изделие не проводит электричество);
- возможность подключения к баллону или центральной магистрали;
- нормальная функциональность при высоком давлении (до 0,63 МПа);
- много вариантов длины (до 5 м);
- высокая прочность, устойчивость к растрескиванию;
- длительный срок эксплуатации: до 20 лет.
Газовые шланги для газовых плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Статья по теме:
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.
В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.
Правила безопасности
Резиновые шланги рекомендуется менять каждые 2 года
Применение сильфонных газовых шлангов или других типов изделий требует соблюдения правил безопасности:
- Рукав нужно регулярно менять, если на нем появились механические повреждения или закончился срок годности. Нельзя применять изделия, у которых эксплуатационный период менее 10 лет. Резиновые варианты меняются каждые 2 года.
- Возле газовых приборов, а также элементов их подсоединения запрещено осуществлять сварочные или паяльные работы. Нужно защитить их от воздействия конденсата или его скопления.
- Проверку герметичности проверяют ежемесячно. Для этого соединения и трещины на шланге обрабатываются мыльным раствором. При наличии утечки в этих местах надуваются пузыри.
- Металлические шланги изолируются. Они не должны контактировать с проводами или бытовыми приборами.
- Соединяющая трубка располагается на видном месте, чтобы каждый раз ее можно было осмотреть.
- Шланг запрещено окрашивать. В этом случае материал быстрее растрескивается.
- Если газовые трубы стальные, не стоит применять шланги с медными наконечниками.
- Изделие должно иметь покрытие, которое защитит его от воздействия высоких температур, коррозийных процессов.
- Шланг должен отвечать характеристикам газовой смеси.
Рукава нельзя перекручивать, перегибать.
Схема подключения газовой плиты
Когда нужный шланг куплен, то можно либо пригласить мастера, либо попытаться самим подключить газовую плиту. Сначала нужно найти выход, который есть у самого бытового прибора, и посмотреть, какой он формы — бывает угловой и прямой
На это стоит обратить внимание — шланг во время эксплуатации не должен изгибаться! Если выход прямой, а труба-магистраль расположена в стороне, то потребуется приобрести специальный угольник с резьбой. Не забудьте воспользоваться во время подключения и специальной прокладкой из паронита — тонкого композиционного материала
Кстати, паронитовая прокладка идет в комплекте со шлангом. Изделие прикручивается рожковым ключом к выходу плотно, но и усердствовать не стоит. Прокладка позволит снизить риск утечки газа.
Схема подключения газовой плиты
Кстати, газовая труба обычно находится где-то в углу кухни. И к ней приваривается шаровый кран, к которому и крепится в итоге наш шланг. На него как раз и накручивается или вкручивается гайка шланга.
Важно проверить наличие утечки топлива. Чтобы узнать, есть она или нет, нужно взять мыльную пену, нанести ее кисточкой на места стыковки и включить подачу
Нет пузырей — нет утечки.
Правильная схема установки газовой плиты
Основы безопасности
И напоследок — несколько аспектов, которые нужно учитывать во время использования газового шланга. Они — залог вашей безопасности.
При подключении газового шланга соблюдайте требования безопасности
Подводка должна располагаться так, чтобы к ней можно было подобраться в любой момент.
Нельзя ничем закрывать и занавешивать шланг «для красоты».
Желательно регулярно очищать изделие от пыли и мусора.
Нельзя располагать шланг внатяжку — он должен слегк провисать.
Если печь вдруг нужно подвинуть, то перед этим важно перекрыть шаровой кран подачи газа.
Нельзя гнуть и перекручивать шланг.
Нельзя делать никаких дополнительных стыков и удлинений.
Приваривать или припаивать шланг к выходу из магистрали нельзя.
Нужно регулярно менять изделие на новое, ориентируясь на срок использования установленного варианта.
Нужно следить, чтобы подводка не лежала в сыром месте, где она может начать ржаветь.
