Изготовление самодельной антенны
Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.
Из пивных банок
Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

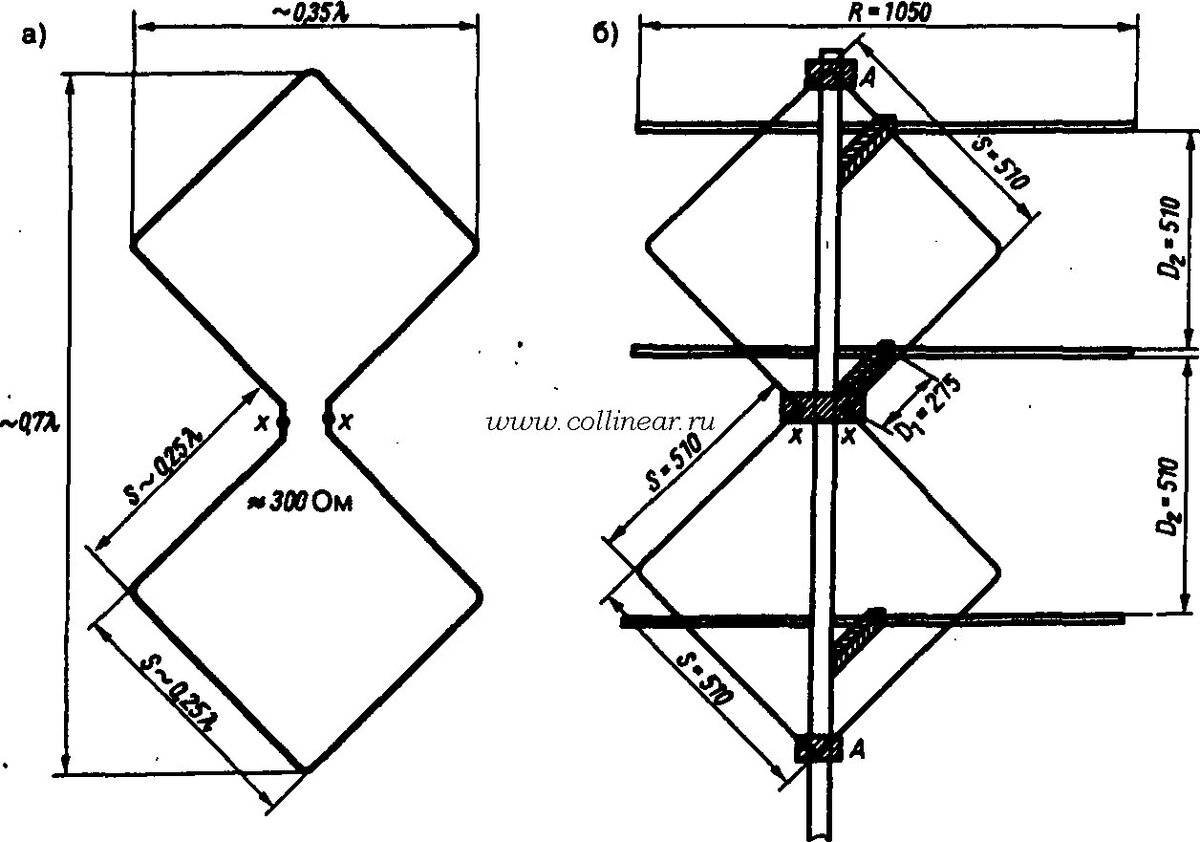

В виде восьмерки
Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

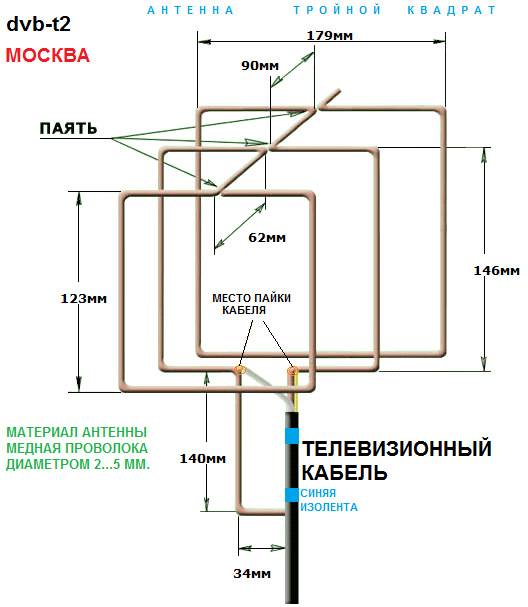

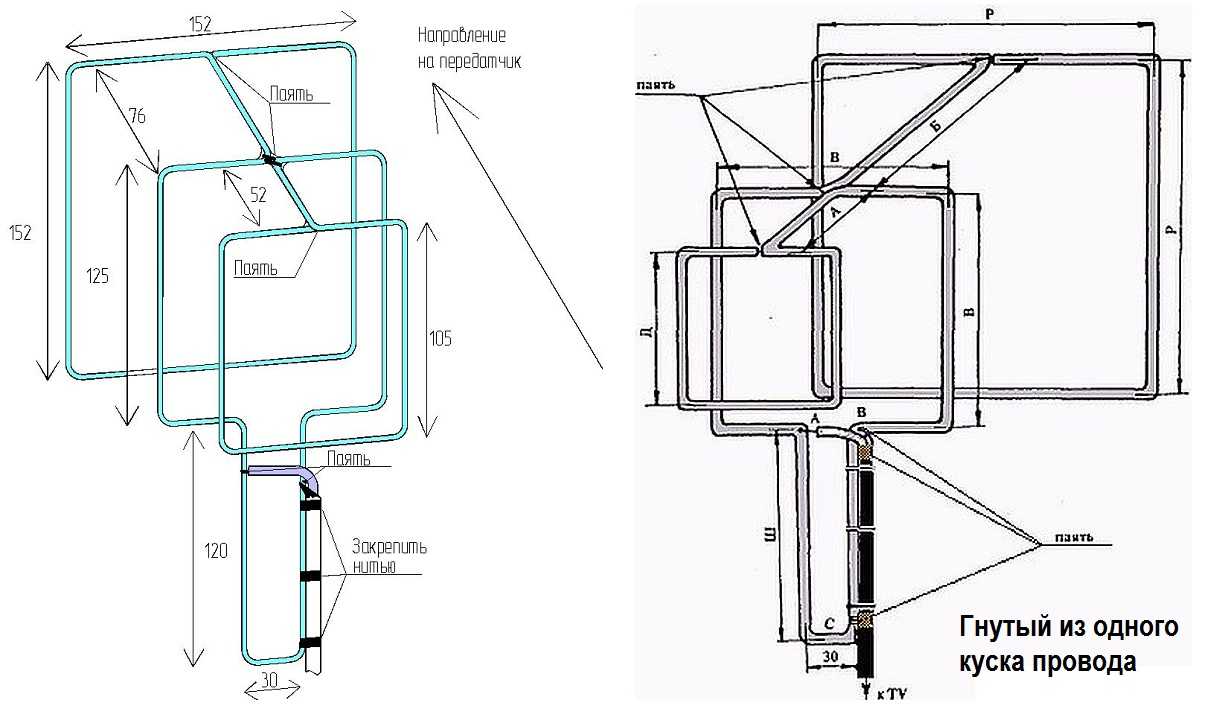

Двойной, тройной квадрат
Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.
Из картонной коробки
Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.
Бабочка
Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.
С помощью паяльника
Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.
С помощью болтов
Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.
Из коаксиального кабеля
Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.
Подключение и настройка
Настройка комнатной антенны заключается главным образом в правильной её установке:
- Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
- Подключите к телевизору или цифровой приставке.
- Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
- Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.
И напоследок инструкция, как подключить кабель к разъёму телевизора:
Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
Осторожно отогните металлические волоски оплётки и фольгу вниз.
Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
Торчащий из штекера лишний кусок жилы отрежьте кусачками.
Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.
Самодельные антенны дециметрового диапазона
Дециметровая или всеволновая – это основные виды антенн, которые разделяются на отдельные типы. Варианты приемников:
Всеволновой вариант, технические характеристики которой практически не зависят от частоты принимаемого сигнала.
Оборудование с логопериодическим диапазоном
У этого устройства параметры не являются линейными, именно поэтому важно смотреть схему.
Z-тип – самый простой вариант приемного устройства, который сможет сделать даже человек, не являющийся радиолюбителем. Все расчеты примерные, главное проводить надежную спайку и изоляцию.
Всеволновой вариант будет работать безупречно, если оборудование установлено недалеко от станции. То есть она не подходит для людей, проживающих в отдаленных местностях. Чтобы изготовить антенну с более длинным сигналом, потребуются профессиональные навыки. Если требуется создать прибор с логопериодической частотной характеристикой, то проблем также не возникнет. Первые два варианта, указанные выше, идеальны для применения в городской черте. Сигнал будет устойчивым, а помехи будут отсутствовать даже, когда за двором плохая погода.
Зигзагообразные варианты ДМВ имеют массу преимуществ. Во-первых, эта антенна более компактная и сможет хорошо работать, даже если сигнал прерывистый или станция находится далеко от пользователя. Если создать особую конструкцию, сделать идеальное согласование с фидером, тогда определённые точки диполей располагаются в волновых узлах с нулевым потенциалом.
Параметры самодельной антенны
Прежде чем приступить к изготовлению изделия, следует тщательно изучить параметры самодельного варианта. Если у человека нет хотя бы базовых знаний по электроники, то создавать антенну будет крайне сложно. Чтобы процесс прошел легче, то стоит сначала изучить определение параметров по диаграмме направленности
То есть, при конструировании оборудования, важно найти зону чувствительности ДМВ
Лепестки, которые определяют эту зону, разного размера. Весь «пучок» состоит из основного, бокового и тыльного лепесткового образования
С учетом этого факта, важно ввести рабочие показатели, которые позволят сделать изделие рабочим:
- Коэффициент усиления расшифровывается, как отношение пиковой величины сигнала который направлен к телевизионному прибору через основной лепесток к эталонному значению. Эта связка необходима для кругового полуволнового диполя (КУ).
- Коэффициент действия в определённом направлении представляет собой отношение угла приёма сигнала на 360 градусов к тому же показателю для основного лепестка (КНД).
- Коэффициент защиты расшифровывается, как отношение энергии, которая попадает на антенное оборудование с основного направления к тому же параметру для бокового или тыльного лепестка (КЗ).
Есть антенны, у которых Коэффициент усиления и действия в определенной направленности взаимодействуют между собой. Этот вид не относится к дециметровой антенне. Такими параметрами обладают специальные приборы, применяемые в разведке. У таких устройств высокая степень направленности, а усиление, напротив, будет малым. К слову, некоторые современные модели Z-антенны обладают примерными характеристиками и используются в отдаленных регионах, где поймать телевизионный сигнал обычной антенной невозможно.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Простая антенна для дачи: своими руками изготовить может даже школьник
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Простая антенна для дачи: своими руками изготовить может даже школьник
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?
Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).
Для ее создания потребуется:
Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.
Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.
Для достижения лучшего качества лучше это делать с использованием тисков и молотка.
Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.
Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом
Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.
Антенна из жестяных банок
Чтобы собрать простую антенну для цифрового ТВ своими руками, используйте коаксиальный кабель, несколько алюминиевых или жестяных банок. Также рекомендуется приготовить небольшую пластиковую трубку. Выбор материала для основы очевиден — деревянная доска.
К материалу предъявляется только одно требование: внутренняя поверхность должна быть ровной, а не ребристой. Сконструировать ТВ антенну может каждый, следуя простой пошаговой инструкции:
- Сначала тщательно вымойте банки и подождите, пока они высохнут.
- Обработайте конец антенного кабеля.
- Зачистите изоляцию центрального провода, затем скрутите оплетку.
- У вас есть два проводника, которые нужно прикрепить к банкам.
- Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант — закрепить проводники саморезами.
- На концах проводников скручиваем петли. В них нужно вставить саморезы и только потом закрепить по бокам.
- Мелкозернистой наждачной бумагой тщательно очистите металлическую поверхность банок, удалите краску.
- Закрепите банки на основании, которым может быть деревянная рейка или пластиковая трубка.
- Универсальных мерок нет. Все нужно рассчитывать индивидуально.
- Подключите антенный кабель к телевизору или ресиверу и попробуйте настроиться на цифровые каналы.
Из пивных банок
можно использовать жестяные и алюминиевые банки, но предварительно удалите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассматриваемый вариант — экстренное решение. Поэтому при оптимальном стечении обстоятельств только несколько телеканалов будут транслироваться в хорошем качестве и без помех.
Без сомнения, окончательный результат определяется тем, насколько далеко находится ретранслятор сигнала. Дополнительные помехи могут быть вызваны ландшафтом, деревьями и высокими зданиями. Конечно, качество сборки ТВ-антенны тоже играет роль.
