Что собой представляет воздушный сплит
Сплит-система от бытового, обычного кондиционера отличаются тем, что состоит из разделенных блоков. Один из них является внешним, в нем работает компрессор, а также собирается конденсат. Второй блок является внутренним, в котором происходит испарение терморегулирующей жидкости. Многие современные сплит системы не только охлаждают воздух в помещении, но и нагревают его до необходимой температуры. При нагреве воздуха цикл работает наоборот, и хладагент конденсируется во внутреннем, испарение же происходит во внешнем блоке. По этой причине, в основном, блоки просто именуют внешним (наружным) и внутренним.
Бывает и так, что с один внешним блоком работает несколько внутренних. При этом они могут работать раздельно, и охлаждать, и обогревать воздух. Но это встречается только в дорогих моделях сплит-систем. Такие системы кондиционирования воздуха хоть и стоят дорого, в процессе работы оказываются экономичнее своих более дешевых собратьев. Это происходит потому, что в такой ситуации теплообмен внутри комнаты не мешает, а помогает кондиционеру в работе.
Выбор необходимых трубок
В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.
Обрезка, очистка и придание формы трубкам
До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.
Уход за кондиционером зимой
Никакой особенный уход за кондиционером зимой не требуется, если использовать его не планируют весь морозный период. Достаточно провести подготовительные работы по очистке и обесточиванию, а по весне вызвать мастера для проведения комплексного обслуживания.
Частота обработки зависит от запыленности помещения и количества человек, постоянно там находящихся. При наличии ковровых покрытий, ковролина, штор и других тканевых поверхностей чистку придется проводить хотя бы раз в месяц. При небольшой запыленности помещения ухаживать за кондиционером зимой так часто необязательно. Вполне достаточно провести чистку раз в сезон.
Источник
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Этапы установки кондиционера
Этапы монтажа кондиционеров включают в себя ряд мероприятий и правил.
Первый этап установки кондиционера
Желательно купить кондиционеры до косметического ремонта. Цена каждой модели индивидуальна и зависит от фирмы производителя и желаемого функционала.
Первый шаг подразумевает закладку и устройство всех необходимых коммуникаций. Для этого предварительно производят штробление стен создают углубление в стене, в которое затем помещают электропроводку, дренажную трубку и теплоизолированные медные трубы. На фасаде здания устанавливают кронштейны и крепят внешний блок, если кондиционер уже приобретен. Во избежание загрязнения и окисления медных трубок в процессе ремонта, «магистраль» надежно герметизируют.
Здесь кроется ответ на вопрос: «На каком этапе установить кондиционер?» Во время замены розеток, замазывания дыр, прокладывания проводки, сверления и прочих внедрений в целостность стен, то есть до начала штукатурки и оклейки обоев.
Второй этап установки кондиционера
Когда косметические работы в помещении окончены, можно приступать ко второй стадии. После разгерметизации «трассы» производят установку внутреннего блока. Затем подключают коммуникации и вакуумируют систему. После проверки герметичности запускают фреон. В финале производят проверку всех функций и режимов на работоспособность.
Установка кондиционера в два этапа, цена, которая приятно удивит, подключение, монтаж все это входит в услуги компании CLI.RU.
Мы занимаемся продажей и монтажом кондиционеров. Также возьмем на себя ответственность за обслуживание техники и сделаем все быстро, качественно и недорого.
При заказе у нас монтажных работ в Москве и ближайшем Подмосковье, все необходимое доставим бесплатно. Узнать подробности и сколько стоит доставка в другие города, можно по телефону или заполнив форму обратной связи на сайте.
Ремонт квартиры трудоемкий процесс
Крайне важно учесть все детали, действовать последовательно и обдуманно. Мы будем рады оказать поддержку и сделать так, чтобы установка кондиционера в два этапа с нашей помощью прошла четко и слаженно, а результат соответствовал ожиданиям и приносил исключительно радость и комфорт
Интересно почитать
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.
Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Медные трубки подключаются к внутреннему блоку кондиционера
Уход за оборудованием
Еще один важный момент установки кондиционера: монтаж оборудования заказывать у компании, которая имеет достаточно опыта в работе такого рода и ее услуги подтверждены лицензией.
Последующий уход за оборудованием лучше предоставить специалистам сервисного центра. Можно и самостоятельно заниматься всеми монтажными работами и чисткой устройства, но для этого потребуются специальные инструменты, навыки и изучение многочисленной литературы. Нужно также, тщательно изучить инструкцию пользователя, которая входит в комплектацию оборудования. Помимо инструкции, в комплект оборудования должны входить ключи для монтажа кондиционера.
Важно знать, что 1 – 2 раза в год кондиционер необходимо чистить от пыли и прочих загрязнений. Если Вы можете осуществлять чистку самостоятельно, то фильтры внутреннего блока можно чистить гораздо чаще, чем два раза за год
Это позволит увеличить производительность устройства и повысить срок службы кондиционера
Это позволит увеличить производительность устройства и повысить срок службы кондиционера.
Чтобы пополнить недостаток давления холодильного контура оборудования, необходимо каждые 1,5 – 2 года заправлять кондиционер фреоном. Эта процедура проводится в помещении, где установлено оборудование, поэтому полностью исключается необходимость отключения и перемещения устройства. Фреон является небезопасной жидкостью для кожи, поэтому заправку лучше предоставить профессионалу.
Итак, если Вы после прочтения написанного выше материала так и не нашли ответ на вопрос в какой комнате установить кондиционер, попробуем рассмотреть несколько рекомендаций по выбору и установке кондиционера и закрепить вышеперечисленные данные.
Запрещается:
- Нельзя оставлять кондиционер включенным на ночь. Вы можете легко простудиться и заболеть;
- В случае если устройство монтировано на стене над кроватью, в случае необходимого ремонта придется передвигать кровать или специалист, занимающийся ремонтом оборудования, будет ходить по вашей кровати;
- При ремонтных работах оборудования, вся пыль и грязь устройства будут сыпаться именно на Вашу кровать.
Если оборудование установлено правильно, то:
- Воздушный поток устройства не будет дуть на кровать, а именно на Вас;
- К нему будет открыт полный доступ;
- Поток воздуха будет спокойно расходиться по помещению, и ему ничто не будет преграждать путь;
- Между потолком и кондиционером должно быть определенное пространство.
Если планируется установка оборудования в детскую комнату, важно знать, что кондиционер должен находиться на смежной с кроваткой стене и ни в коем случае не дуть на ребенка. Запрещается размещать кондиционер над рабочим или игровым местом ребенка
Лучше всего, если устройство будет включаться в тот момент, когда ребенка вовсе не будет в комнате
Лучше всего, если устройство будет включаться в тот момент, когда ребенка вовсе не будет в комнате.
Кондиционер далеко не безопасное для здоровья оборудование, поэтому охлаждать помещение нужно с некоторой осторожностью. Вызванное холодным потом воздуха заболевание со временем может стать хронической простудной болезнью
Кондиционер (сплит-система) состоит из двух блоков: внутренний и внешний, которые связаны между собой фреоновыми магистралями и проводами связи/питания (трасса кондиционера)
Кондиционер (сплит-система) состоит из двух блоков: внутренний и внешний, которые связаны между собой фреоновыми магистралями и проводами связи/питания (трасса кондиционера).
Устройство зимнего пуска для сплит-системы
В продаже имеются модели кондиционеров, рассчитанные на работу при отрицательных температурах (зимой). Как правило, это более дорогие агрегаты, чем обычные сплит-системы, и в них уже встроена система зимнего пуска. Но для владельцев обычных агрегатов также есть возможность усовершенствовать свою сплит-систему, чтобы она могла работать при низких температурах. Для этого нужно установить устройство зимнего пуска, состоящее из следующих элементов:
- нагревательного блока для картера компрессора;
- нагревательного блока для дренажной трубки;
- блока, регулирующего давление конденсации.
Подводя итог, можно заметить, что в установке кондиционера зимой больше плюсов. В частности, это касается жителей южных регионов страны, где зимняя температура колеблется на уровне 0°С.
Этап №2. Штробление стен и отдельная электропроводка
К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.
Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.
Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам
Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями
Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.
Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.
Как происходит охлаждение и нагрев воздуха?
Во время испарения хладагент способен удалять тепло. В качестве небольшого эксперимента можно сделать небольшой опыт. Для этого следует намазать руку спиртом или раствором с содержанием спирта. После нанесения жидкости на руке почувствуется холод, который образуется вследствие испарения жидкости, таким образом, спирт, испаряясь, забирает тепло исходящее от тела.
Обратный процесс: во время конденсации (то есть при переходе жидкости из газообразного состояния в жидкое) вещество отдает тепловую энергию. Такой процесс конденсации можно наблюдать в парной.
В тот момент, когда устройство кондиционера работает на охлаждающем режиме, фреон подлежит испарения в теплообменнике во внутренней части системы, а конденсация проходит во внешнем блоке. При функционировании устройства в обогревающем режиме, весь процесс происходит в обратном порядке. Конденсация осуществляется в теплообменнике, а испарение в наружном блоке.
Как правильно использовать кондиционер? Для работы с оборудованием (чтобы ознакомиться с процессом работы и правильно включать систему) в его комплектацию входит инструкция пользователя с полным описанием работы режимов и управлением системой через пульт.
Устройство зимнего пуска для сплит-системы
В продаже имеются модели кондиционеров, рассчитанные на работу при отрицательных температурах (зимой). Как правило, это более дорогие агрегаты, чем обычные сплит-системы, и в них уже встроена система зимнего пуска. Но для владельцев обычных агрегатов также есть возможность усовершенствовать свою сплит-систему, чтобы она могла работать при низких температурах. Для этого нужно установить устройство зимнего пуска, состоящее из следующих элементов:
- нагревательного блока для картера компрессора;
- нагревательного блока для дренажной трубки;
- блока, регулирующего давление конденсации.
Подводя итог, можно заметить, что в установке кондиционера зимой больше плюсов. В частности, это касается жителей южных регионов страны, где зимняя температура колеблется на уровне 0°С.
Возможные проблемы и неисправности при работе кондиционера зимой
Итак, при ответе на вопрос, могут ли работать кондиционеры зимой, в большинстве случаев будет получен отрицательный результат из-за ряда проблем и неисправностей; существуют несколько причин, почему нельзя пользоваться кондиционером зимой, если это не предусмотрено производителем.
Если человек решил охладить помещение, то возможны такие последствия, как:
- КПД заметно снижается, и работа становится неэффективной;
- сначала замерзает дренажная трубка из-за выделяемого конденсата, а наружный модуль покрывается плотным слоем наледи;
- становится очень высокой вероятность выхода из строя компрессора, так как холодное масло утрачивает свои смазочные свойства.
Что будет, если включить кондиционер зимой на обогрев, нарушив инструкцию? Чаще происходит следующее:
- обмерзает наружный модуль;
- фреон может попасть в компрессор в жидком состоянии, а это – 100% его поломка;
- из-за недопустимой разницы температур между теплообменником и уличным воздухом теплопроизводительность становится нулевой.
Именно такие проблемы могут возникнуть, если включить кондиционер зимой и пользоваться им без низкотемпературного комплекта в режиме охлаждения или пытаться греться с помощью сплит-системы, не предназначенной для этого.
Иногда пользователи сталкиваются с тем, что задувает из кондиционера зимой при сильном ветре на улице. Чтобы этого избежать, достаточно прикрыть внутренний блок полиэтиленовой пленкой до наступления серьезных холодов или немного отвернуть дренажную трубку в другую сторону, так как обычно именно через нее проходит прохлада в комнату.
При желании можно воспользоваться и другим советом. Если дует из кондиционера зимой слишком сильно, на внутреннем блоке ищут отверстие для слива конденсата и затыкают его тряпкой. Чтобы его обнаружить, надо снять переднюю облицовочную панель и выкрутить саморезы, на которых крепится поддон для слива дренажа. Чаще всего такая «ванночка» располагается под испарительным теплообменником.
Некоторые пользователи жалуются, что при работе зимой кондиционер булькает или хлюпает. В случае появления таких звуков сразу же после запуска компрессора или его отключения, волноваться не стоит, так как это вариант нормы у сплит-систем среднего качества сборки.
Если зимой булькает кондиционер уже после определенного времени работы, то причиной могут быть следующие факторы:
- в дренажной трубке скопился и замерз конденсат;
- монтаж фреоновой магистрали был произведен некачественно – подобрана неправильная длина или отсутствует вакуумирование системы.
Когда лучше устанавливать кондиционер
Причиной летнего повышения цен на климатическую технику является сезонный ажиотаж. Производители данной техники и специализированные торговые точки используют повышенный спрос с максимальной для себя выгодой, завышая цены. Несложно догадаться, что и график работы монтажников в этот период предельно загружен. Имея большое количество заказов, порой, на несколько недель вперед, специалисты устанавливают до 5 сплит-систем в день.
Кроме всего, когда наступает сильная жара, склады с климатическим оборудованием пустеют. Желающие приобрести технику, оказываются в затруднительной ситуации, поскольку возможность выбрать подходящую модель агрегата снижается в 2-3 раза. Причем возникает дефицит не только кондиционеров, но и специалистов-монтажников.
Разумеется, в такой ситуации получить скидки при покупке системы кондиционирования и добиться снижения стоимости ее монтажа не представляется возможным. Некоторые покупатели, наоборот, чтобы быстрей избавиться от жары, готовы переплачивать за установку кондиционера вне очереди.
Следует знать, что все новинки климатического оборудования появляются на соответствующих выставках в феврале-марте. Именно в это время производители кондиционеров приступают к обновлению каталогов продукции и развозке ее по дилерским точкам, чтобы удовлетворить потребительский спрос. Начиная с осени, весенне-летний ажиотаж спадает, и дилеры спешат избавиться от оставшегося товара, делая существенные скидки и выставляя системы кондиционирования на продажу по приемлемой цене. Монтажные бригады также становятся менее загруженными и могут произвести установку и ремонт кондиционеров не спеша, качественно и в удобное для вас время.

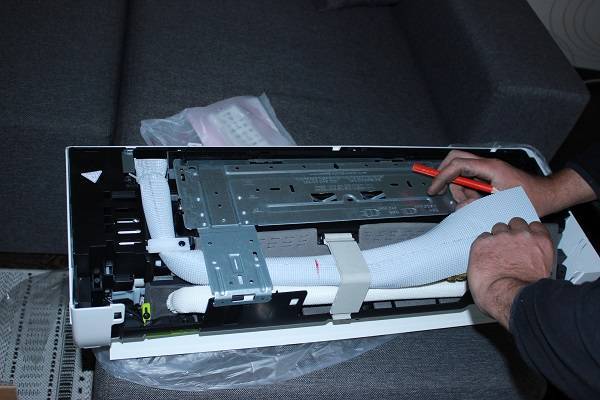

Внутренний блок кондиционера
