Канализационная насосная станция (кнс) — виды, устройство, монтаж и обслуживание

Общие сведения

В зависимости от сложности конструкции и эксплуатационных характеристик канализационно-насосные станции можно разделить на три основных категории: простой, средней сложности и сложной. Использовать сложные КНС для частного дома не имеет смысла, поскольку такие дорогостоящие установки характеризуются высокой производительностью, значительно превышающей объем сточных вод, скапливающихся в частном строении. КНС сложной категории оснащаются промышленные предприятия, в процессе деятельности которых образуется большое количество сточных вод.

Для обслуживания частных домов целесообразно использовать бытовые КНС, отличающиеся компактными габаритами и доступной стоимостью. При выборе конкретной модификации КНС для дома учитываются предполагаемый объем сточных вод, степень их загрязненности, а также тип загрязнений, которые в таких водах присутствуют

Кроме того, необходимо принимать во внимание особенности рельефа участка, на котором будет устанавливаться станция, а также глубину расположения канализационных труб

Бытовая мини КНС

Стоимость комплектных полиэтиленовых корпусов (шахт) КНС

Высота, мм300035004000450050005500600065007000
Диаметр внутр., ммОбвязка под насос
1000-1ДУ 40149200155000160900171800178200184600191000
ДУ 65158000163800169600180600187000193400199700
1200-2ДУ 40193700200300226400235500244600263700273700
1500-2ДУ 40246900254900303700316800333900357800371900404400419900
ДУ 65264500272500321200334300351500375300389400421900437400
ДУ 80294200302200350900364000381200405000419100451600467100
1800-2ДУ 40342000358500375100391600412200452500471200501300520900
ДУ 65359500376100392600409100429700470000488700518800538400
ДУ 80389200405800422300438800459400499700518400548500568100
ДУ 100450000466500483100499600520200560500579200609300628900
2000-2ДУ 65440000460500481000501600542000564100648600675900703200
ДУ 80469700490200510700531300571700593800678300705600732900
ДУ 100530400551000571500592000632400654500739000766300793600
2200х2ДУ 65500000523200546400634700669200746800781600816300851100
ДУ 80529600552900576100664400699000776500811300846000880800
ДУ 100590400613600636900725100759600837300872000906800941600
2400-2ДУ 809550001003000105000011070001155000
ДУ 10010360001084000113100011880001236000
ДУ 15012020001249000129700013530001402000
3000-2ДУ 100Цена договорная
ДУ 150
ДУ 200

Устройство и принцип действия канализационной насосной станции

Канализационная насосная станция представляет собой герметичную емкость, оборудованную специальными агрегатами для транспортировки сточных вод. В зависимости от модели и назначений размеры и составляющие установки могут меняться, но приемный резервуар и насосы – это неизменные части станции.

Принцип функционирования канализационных насосных станций КНС состоит в приеме стоков, двигающихся самотеком, и закачивании их в напорный трубопровод. По нему жидкие отходы транспортируются к очистным сооружениям. Система защищена от возврата жидкости монтажом обратного клапана. В случае возникновения нестандартной ситуации к работе подключается дополнительный насос или включается сигнализация, сообщающая о поломке.

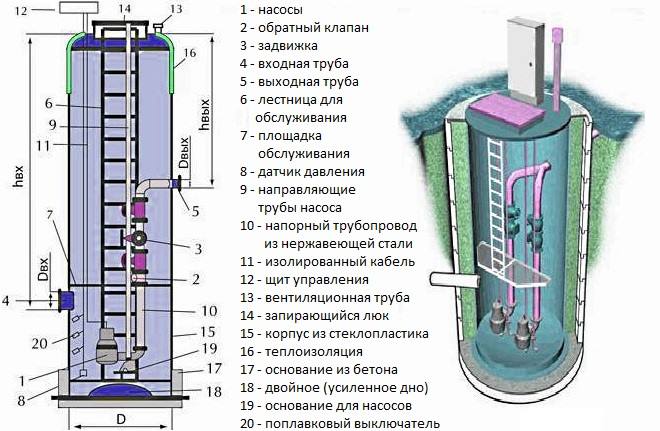

Элементы конструкции КНС

  1. Герметичная емкость – резервуар для сбора сточных вод обычно изготавливается из прочного полимера, обеспечивающего высокую устойчивость к агрессивной среде. При монтаже КНС своими руками используется самодельный накопитель из бетонных колец с герметичным дном и качественной гидроизоляцией. Горловина резервуара должна находиться на уровне земли, чтобы через нее осуществлялся осмотр и необходимый ремонт оборудования. Внутри станции устанавливается лестница, монтируется система труб и насосы. Емкость имеет специальную секцию или корзину для сбора крупного мусора. Обязательно устраивается система вентиляции. Корпус оборудован люком, который отсекает неприятные запахи из резервуара.
  2. Фекальные насосы – агрегаты погружного типа обеспечивают подъем сточных вод. Они с помощью направляющих или цепей опускаются на дно емкости и принудительно перекачивают отходы в транспортирующий трубопровод. Агрегаты оснащаются ножами, которые измельчают крупные фракции фекалий и мусора. Для бытовых станций устанавливается два насоса – основной и резервный, а для коммунальных установок предусмотрено большее количество оборудования. Промышленные насосы не комплектуют режущими частями, потому что в стоках присутствуют твердые частицы, способные спровоцировать поломку агрегатов.
  3. Система труб – объединяет насосные агрегаты в одну систему, транспортирующую стоки в центральную канализацию. Трубопровод оборудуется обратными клапанами, которые предотвращают возвратное движение воды.
  4. Датчики заполнения (поплавки) – устройства служат для включения и выключения насосов. При наполнении резервуара сточными водами до определенного уровня, поплавок поднимается и включает двигатель насоса. Начинается выкачка жидкости к месту сброса. После снижения уровня датчик опускается и отключает оборудование.

Принцип работы канализационной насосной станции

Благодаря этим приборам, станция работает в следующих режимах:

  • датчики на первом уровне отражают малый объем поступившей жидкости, и насосы в этом случае отключены;
  • датчики на втором уровне при нормальном количестве стоков включают насос на перекачку отходов, которые уже собрались;
  • датчики на третьем уровне срабатывают в случае повышения объема жидкости, и для откачки избытка воды запускается резервный насос;
  • датчики на четвертом уровне в том случае, когда приборы не справляются с количеством откачиваемых стоков, включают сигнал тревоги. В такой аварийной ситуации бригаде мастеров, обслуживающих конструкцию, следует принять необходимые меры для того, чтобы нормализовать ее функционирование. С целью упрощения проведения ремонта оборудования, канализационная насосная станция КНС всегда оборудована люком и лестницей.

КНС оборудуется следующими дополнительными устройствами и приборами:

  • датчиками давления, запорной арматурой, манометрами;
  • источником резервного электропитания;
  • металлическим павильоном, который нужен для обеспечения сохранности элементов и безопасности всей системы;
  • оборудованием для соединительных труб и насосов.

Скачать проекты на колодцы, насосные станции и резервуары:

Типовой проект на водопроводные колодцы — 6 альбомов

Типовой проект на канализационные колодцы — 7 альбомов

Типовой проект на камеры и колодцы дождевой канализации — 6 альбомов

Типовые проекты на канализационные насосные станции — 57 альбомов

Проекты на водопроводные насосные станции (водозабор из водоема) — 17 альб.

Проекты на водопроводные насосные станции (водозабор из резервуара) — 12 альб.

Проекты на водопроводные насосные станции (водозабор из скважины) — 13 альб.

Типовые проекты на пожарные насосные станции — 42 альбома

Типовые проекты на резервуары — 31 альбом

Типовые проекты на нефтеуловители — 10 альбомов

Монтаж и обслуживание КНС

В соответствии с требованиями СНиП 2.04.03-85 расстояние от КНС до жилых зданий принимается в зависимости от пропускной способности станции. Если этот параметр ≤ 200 м3/сутки, то санитарно-защитная зона (ССЗ) должна быть не менее 15 метров. Удельное среднесуточное водопотребление на 1 человека составляет 0,16-0,23 м3/сутки. Семья из 5 человек потребляет за сутки около одного кубического метра воды. Если стоки после КНС будут отстаиваться в септике, то расход принимается с 3-х дневным запасом. В любом случае, нехитрый расчет показывает, что производительность станции будет меньше 200 кубометров, а значит 15 метров – это тот минимум, на который нужно ориентироваться. Но, в конечном итоге все решает проект КНС. После согласований там может стоять и пять метров ССЗ – проверяющие вам слова не скажут.

Монтаж КНС

Монтаж КНС (модульной) будет проходить в следующем порядке:

  • Механизированным способом выкапывают котлован. Дно уплотняют слоем гравия. Сверху – 10 см утрамбованного песка.
  • Собирается опалубка железобетонного основания КНС, после чего производится заливка. Слой бетона должен быть не тоньше 30 см.
  • Когда бетон набирает марочную прочность (28 суток), начинается установка КНС. Емкость выставляют по уровню, а ее основание крепят к фундаментной плите анкерами. Если существует опасность выталкивания станции грунтовыми водами, то ее корпус «пригружают» товарным бетоном.
  • Производят послойную (по 50 см) засыпку и трамбовку грунта. В процессе подключают самотечный и напорный трубопроводы.
  • В резервуар опускают насосы, подсоединяют их к направляющим и трубопроводам. Выставляют поплавковые датчики.
  • К станции и шкафу управления подводят электричество, делают заземление.
  • Надземная часть резервуара утепляется.

Автоматика КНС

Канализационная насосная станция (КНС) для частного дома может работать, как в ручном, так и автоматическом режиме. Первый используется во время пуска и наладки системы, второй – рабочий. Для измерения высоты уровня используют ультразвуковые, погружные гидростатические или поплавковые датчики. Подбираются уровнемеры под каждый КНС индивидуально, но для модульных КНС практически всегда используют механические датчики поплавкового типа.

Датчики уровня, количеством не менее 4-х, подвешиваются на собственном кабеле. Разбежка по высоте между соседними поплавками не должна быть больше 20-25 см. Верхний датчик – аварийный, находится на уровне подвода сточных вод. При его срабатывании включается сигнализация. Второй датчик сигнализирует о повышенном уровне и запускает дополнительный (резервный) насос. Третий отправляет сигнал на запуск рабочего насоса станции. Нижний поплавок размещают на высоте 15-20 см от днища емкости. При его срабатывании откачка прекращается.

Щит управления может иметь следующий набор опций:

  • Шаговый режим. Чередование работы основного и резервного насоса позволяет снизить износ оборудования и продлить их эксплуатационный ресурс.
  • Защита от перегрузок. При аварийном режиме насосы включаются с небольшой разбежкой по времени.
  • Защита от перегрева и работы насосов всухую.
  • Система ввода резервного питания. При отключении электроэнергии или критическом падении напряжения система переключается на автономный источник электроэнергии.

Транспортировка канализационной насосной станции

Канализационные насосные станции КНС, особенности выбора

Следует учитывать, что габариты резервуара и толщина его стенок могут изменяться в значительных пределах. В первую очередь на тип канализационной насосной станции КНС влияют условия использования. Кроме того, важную роль играет характеристика стоков и их объем.Как правило, расчет характеристик КНС зависит от следующих данных:

  • Уровень заглубления подводящего коллектора.
  • Объем сточной жидкости и ее состав.
  • Марка насосных агрегатов и их мощность.
  • Особенности местности, геологические и гидрологические.
  • Особенности управления оборудованием.
  • При монтаже станции в условиях холодного климата, необходимо учесть наличие дополнительного утепления.

Канализационные насосные станции КНС комплектуются высококачественным насосным оборудованием, производства компаний Grunfos, KSB и Wilo. Все насосы устанавливаются погруженными в перекачиваемую среду, что обеспечивает их своевременное охлаждение. Техническое обслуживание выполняется после поднятия агрегатов на поверхность по специальным направляющим. Подключение водоводов к насосному оборудованию выполняется с помощью муфт автоматической конструкции.

Установка канализационных насосных станций КНС

В некоторых случаях заказчик включает в проект изготовление и монтаж наземного модульного здания для размещения оборудования. В здании устанавливается модуль управления и распределительный шкаф. Как правило, такое решение используется при монтаже станции в неудобном для обслуживания месте. Модульное здание позволяет успешно разместить необходимое оборудование, обеспечив удобный доступ к нему для обслуживания. Такой подход является оптимальным решением для доступа к оборудованию в зимнее время года либо ночью.

Для возведения модульного здание необходимо заранее подготовить фундаментное основание и подвести необходимые коммуникации. Каркас павильона металлический, стены и потолок выполнены из сэндвич-панелей с минераловатным утеплителем.

В большинстве случаев модульные здания размещаются непосредственно над резервуаром. Допускается сооружение здания в непосредственной близости к станции. При этом в помещении должны быть основные системы жизнеобеспечения, такие как отопление, освещение и вентиляция.

Преимущества сотрудничества с производственной

Доставка оборудования на объект осуществляется в полной заводской готовности, что упрощает монтаж и ускоряет запуск КНС. По желанию заказчика станция комплектуется дополнительным оборудованием и опциями – это позволяет сделать ее максимально функциональной и удобной в обслуживании в конкретно взятых условиях. При изготовлении насосных станций используются высокотехнологичные погружные насосы от мировых производителей, что является гарантией длительной бесперебойной работы станции на протяжении многих лет.

Монтаж систем КНС

Одной из наиболее важных стадий обустройства КНС является монтаж оборудования. Строительно-монтажные работы (особенно установка подземных сооружений) должны проводиться квалифицированными специалистами с большим опытом оказания таких услуг. Монтаж канализационных насосных станций должен выполняться в строгом соответствии с нормами и правилами заводов-изготовителей, которые прописаны в технических паспортах на изделия и руководстве по их эксплуатации.

Следует помнить, что правильно подобранное насосное оборудование, качественное проектирование и монтаж канализационных насосных станций являются залогом эффективности и долговечности их работы.

Инновационные канализационные насосные станции и их свойства

В настоящее время КНС выпускаются многими различными производителями. Но, несмотря на такой огромный выбор, популярностью пользуются лишь единицы. Это станции Calpeda, Grundfos, UNIPUMP SANIVORT 250, WILO-DRAINLIFT, HOMA SANIQUICK. Все они зарекомендовали себя как надежные и долговечные модели. В зависимости от своих технических характеристик стоимость этих станций колеблется от двух тысяч до двадцати трех. Одной из главных особенностей современных канализационных станций является то, что использовать их можно как на новой системе, так и на уже функционирующей.

Все перечисленные виды имеют компактные размеры, они герметичны, экономичны и долговечны. При их монтаже не возникнет даже малейших трудностей. Все работы можно выполнить даже не обладая определенными знаниями и умениями. Кроме этого современные КНС обладают следующими особенностями:

  • Компактностью;
  • Низким уровнем шума;
  • Отсутствием вибрации;
  • Экологической безопасностью;
  • Экономией электроэнергии.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

  1. Вертикальные.
  2. Горизонтальные.
  3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Галерея изображений

Фото из

Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус

Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным

Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов

КНС с исключительно вертикальными емкостями используются преимущественно в частных домах

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

  1. Заглубленные.
  2. Наземные.
  3. Частично заглубленные.

Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

  1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
  2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
  3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

  1. Для хозяйственно-бытовых стоков.
  2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
  3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
  4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Обслуживание оборудования внешних КНС

Станция требует регулярного обслуживания.

Оно заключается в следующем:

  1. Осмотр оборудования, клапанов, запорных устройств.
  2. Проверка насосов. Если они сильно шумят, вибрируют, поднимаются наверх. При необходимости заменяют изношенные детали.
  3. Помпу, как и все остальное оборудование, промывают только чистой водой без моющих средств.
  4. При техническом обслуживании осматривают улавливатели крупного мусора, очищают.
  5. Проверяют крепления, подтягивают резьбовые соединения.

Спускаться в резервуар самому не разрешается — обязательно наверху должен быть человек для подстраховки. В камере скапливаются газы, от которых человек может потерять сознание, задохнуться.

При крайней необходимости обязательна экипировка из противогаза с поступлением воздуха снаружи. Перед спуском человек привязывается к страховочной веревке, за которую его могут вытянуть наверх в случае опасности.

Все работы проводятся на обесточенной станции.

Схема устройства

Различные типы насосных станций для канализации отличаются друг от друга конструктивным исполнением, но вне зависимости от модификации их основными элементами являются насос и герметичный резервуар, в который собираются продукты жизнедеятельности. Резервуар, которым оснащается канализационная насосная станция, может быть изготовлен из бетона, пластика или металла. В задачу насоса, которым комплектуется канализационная станция, входит поднятие сточных вод до определенного уровня, после чего они поступают в накопительный резервуар самотеком. После того как резервуар наполняется, сточные воды из него откачиваются и транспортируются к месту их утилизации.

Устройство КНС среднего класса

Нередко конструктивная схема бытовой КНС включает в себя два насоса, при этом второй из них является резервным и используется в тех случаях, когда основной вышел из строя. Несколькими насосами в обязательном порядке оснащаются КНС, обслуживающие промышленные и коммунальные предприятия, характеризующиеся большим объемом сточных вод. Насосное оборудование для КНС может быть различных типов. Так, бытовые канализационные насосные станции, как правило, оснащаются насосами с режущим механизмом, при помощи которого измельчается фекальная масса и другие включения, содержащиеся в сточных водах. На промышленные станции такие насосы не ставят, так как твердые включения, содержащиеся в сточных водах производственных предприятий, попав в режущий механизм насоса, могут привести к его поломке.

Устройство и подключение малогабаритной КНС, размещаемой внутри помещения

В частных домах нередко устанавливают мини КНС, насосы которых подключаются непосредственно к унитазам. Такая эстетично оформленная КНС (настоящая мини-система, оснащенная насосом с режущим механизмом и накопительным баком небольшого объема) обычно устанавливается непосредственно в помещении санузла.

Серийные модели канализационных насосных станций комплектуются полимерными баками, которые закапываются в землю, при этом горловина такого бака для КНС располагается на поверхности, что облегчает проведение плановых осмотров, технического обслуживания и ремонта емкости, если в этом возникает необходимость. Горловина накопительного бака перед началом эксплуатации КНС закрывается крышкой, которая может быть изготовлена из полимерного материала или металла. Подсоединение такого бака к канализационной системе, по которой в него поступают сточные воды, осуществляется при помощи патрубков. Для того чтобы сточные воды поступали в накопительный бак равномерно, в его конструкции предусмотрен специальный отбойник, а за то, чтобы в жидкой среде при этом не возникало завихрений, отвечает водобойная стенка.

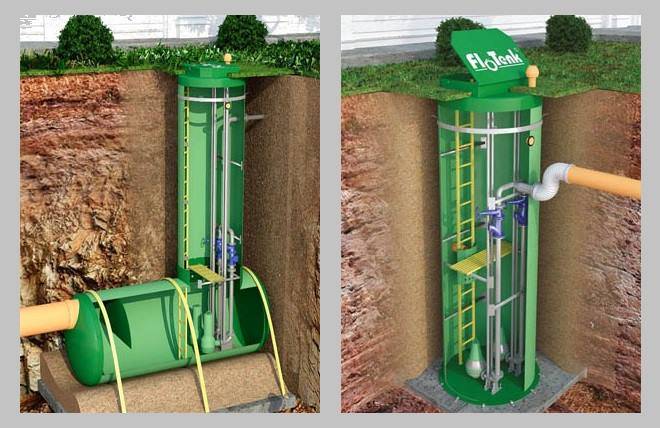

КНС разделяются по компоновке на горизонтальные (слева) и вертикальные (справа)

В оснащении канализационных насосных станций для частного дома есть контрольные приборы и механизмы автоматического управления. К дополнительным элементам, которыми снабжают промышленные КНС и установки для обслуживания домашней канализационной системы, относятся:

  • источник, обеспечивающий резервное электропитание оборудования, входящего в состав КНС;
  • манометры, датчики давления, элементы запорной арматуры;
  • оборудование, которое обеспечивает очистку насосов и соединительных труб.

По исполнению КНС бывают с погружными насосами, сухого исполнения и многосекционные

Принцип работы КНС

Схема работы насосной станцииОсновным принципом работы канализационной насосной системы является подъём сточных вод, с последующей очисткой сооружения. Помимо этого, насосные станции используется при возникновении аварийной ситуации.

В большинстве своём, насосные станции работают в автоматическом режиме, контроль над которой осуществляют четыре датчика, установленные непосредственно на ней или недалеко от неё.

  1. Механизм отвечает за контроль над малыми объёмами стоков. Что позволяет не запускать насос.
  2. Датчик несёт непосредственную ответственность за запуск насоса. Только после этого, канализационная система начинает откачку отходов в резервуар.
  3. Датчик гарантирует запуск резервного насоса. Его активация означает повышенный объём сточных вод.
  4. Последний датчик включается при возникновении аварийной ситуации. Это может происходить по причине поломки одного из насосов, либо, когда устройство не в состоянии справится с объёмом жидкости. В таком случае, потребуется помощь специальной организации.

Автоматическое отключение системы канализационной насосной станции происходит после того, как уровень сточных вод опустится ниже первого датчика. После этого, КНС будет работать в стабильном режиме.
