Теперь рассмотрим порядок и принципы подбора более подробно.
Электросети не всегда выдают нам стабильное напряжение. Особенно это проявляется за городом. Расстояния от подстанций до потребителей большие, линии перегружены, персонала не хватает. В таких условиях потребителям приходится самостоятельно решать эти проблемы с помощью стабилизаторов напряжения.
При выборе следует определиться по ряду вопросов:
Количество фаз.
Если на вашем объекте однофазная сеть 220В, и, соответственно однофазные потребители, ответ очевиден – для однофазной сети необходим однофазный стабилизатор напряжения на 220В. Если вам нужен стабилизатор на 220В для загородного дома или для дачи и вы не знаете какой лучше выбрать — на нашем сайте есть специальная подборка — стабилизаторы напряжения 220В для дома и дачи. В случае, если на объекте трехфазная сеть 380В, а также есть трехфазные потребители, то мы встаем перед выбором — один трехфазный стабилизатор (моноблок) или три однофазных стабилизатора (по одному на фазу). Трехфазный стабилизатор следит не только за напряжением в каждой фазе, но и за межфазными напряжениями, поддерживая в норме одновременно шесть величин. Поэтому трехфазный аппарат приобретаем только для трехфазного оборудования, в остальных случаях останавливаем выбор на однофазных моделях (для подключения по схеме «звезда» по одному на фазу).
Мощность.
Этот вопрос усложняется тем, что в характеристиках стабилизатора указывается полная мощность, выраженная в киловольтамперах (кВА), когда мы привыкли к киловаттам, характеризующим активную мощность. Не вдаваясь в подробности, отметим, что для большинства бытовых электроприборов коэффициент мощности (отношение активной мощности к полной) равен 0.8. Грубо говоря, предельная нагрузка для стабилизатор мощностью 1000 ВА будет 800 Вт. Исключение составляют лампы накаливания и нагревательные приборы — для них коэффициент мощности равен 1. У промышленного оборудования значение коэффициента мощности указывается в паспортных данных. Поэтому мы рекомендуем подбирать стабилизатор по мощности в кВт (лучше иметь запас по мощности, чем иметь её недостаток).
* Таким образом, 1 кВА=0,8кВт.
* Для расчета мощности в кВт используем формулу: 1кВАх0,8=0,8кВт.
* А для расчета мощности в кВА используем формулу: 1кВт/0,8=1,25кВА.
Ток.
Если вам известен ток, потребляемый вашими электроприборами, то задача упрощается. Выбирайте стабилизатор, номинальный ток которого не меньше потребляемой величины. Как быть, когда потребителей много, например, при выборе стабилизатора для всего дома или квартиры? Очень просто — смотрим номинал вводного автомата и выбираем стабилизатор напряжения, номинальный ток которого не меньше данной величины.
Для чего нужен стабилизатор напряжения
Все электроприборы создаются под определенный уровень напряжения электросети – 220В, с нормальным отклонением на 5% в сторону уменьшения или увеличения. Допустимо и колебание в пределах 10% (198-242 В), но оно уже является критическим, если несоответствие станет большим, приборы либо отключатся (если напряжение спадает), либо могут перегореть (если произошел скачок).
Стабилизаторы – это устройства, нивелирующие отклонения напряжения. Они принимают ток в том виде, в котором он проходит по электросети, накапливают, добавляют недостающий согласно стандартам или отбирают лишний вольтаж и подают на приборы. Пропуская через себя электричество на приборы, он продолжает подачу электроэнергии еще какое-то время, когда ее нет в сети, выравнивая всплески и перепады напряжения, ликвидируя помехи и нормализуя частоту домашней электросети.
Как выбрать стабилизатор напряжения для дома
Перед походом в магазин за покупкой стабилизатора напряжения, нужно выяснить, какое число потребителей нагрузки электроэнергии есть в вашем доме. Возможно, вы будете дополнительно приобретать какие-либо устройства. Стоимость стабилизатора зависит прямо пропорционально от нагрузки, которую он способен выдержать в сети без возникновения неисправностей.
Параметры выбираются с резервным запасом для нормальной работы прибора. Тогда в случае аварии стабилизатор легко выдержит повышенные нагрузки. Рассмотрим некоторые правила и рекомендации как сделать выбор стабилизатора напряжения для дома.
Стабилизатор напряжения 220в для дачи. Цена от разных производителей, критерии выбора
Перед тем как выбрать оптимальное устройство, обратите внимание на перечень критериев, который поможет вам подобрать нужный вариант:
- Тип, по которому производится электроснабжение вашего участка – однофазный или трехфазный.
- Суммарный показатель мощности всей техники, имеющейся на вашем дачном участке.
- Диапазон переносимых нагрузок, и, соответственно, нагрузки, возможные в вашем районе.
- Соотношение цена/качество, надежность производителя.
Все критерии прописаны в технических характеристиках устройства на сайте поставщика или на коробке устройства
Предлагаем вам ознакомиться со сравнительной таблицей наиболее популярных производителей стабилизаторов напряжения 220в для дачи. Цена и технические характеристики прилагаются.
| Изображение | Наименование производителя и модели | Страна | Мощность | Температурный диапазон | Средняя цена, руб |
|---|---|---|---|---|---|
| Энергия Ultra 9000 | Россия | 9 кВA (6..9 кВт) | -30°…+40°C | 36 200 | |
| Voltron PCH-8000H | Россия | 8 кВA (5..8 кВт) | -30°…+40°C | 18 200 | |
| Райдер RDR RD8000 | Китай | 8 кВA (5..8 кВт) | 0°…+40°C | 9 100 | |
| Ресанта Lux АСН-1500Н/1-Ц | Латвия | 1,5 кВт | 0°…+40°C | 3 050 | |
| Rucelf SRWII-12000-L | Китай | 10 кВт | 0°…+40°C | 16 815 | |
| LIDER PS10000BEST | Россия | 8 кВт | -40°…+40°C | 31 900 |
Данная таблица будет полезной при выборе стабилизаторов напряжения для дачи. Отзывы, и советы о том, какой лучше, вы также можете найти в свободном доступе в интернете.
Только правильно подобранное устройство будет выполнять возложенные на него задачи
Где будет работать стабилизатор?
При подборе стабилизатора обращайте внимание и на особенности эксплуатации.
Если стабилизатор будет работать в неотапливаемом помещении, то выбирать нужно модель с более широким температурным диапазоном (морозоустойчивый, с работой от -20 или -30 градусов). Если стабилизатор будет работать в производственном помещении или где есть вероятность частого попадания пыли и мелких частиц внутрь корпуса,
то выбирается модель с более высокой степенью защиты IP
Советы от Бастиона
Теперь “Несколько советов по стабилизаторам” от группы компаний “Бастион”.
Дешевле купить один мощный стабилизатор, чем несколько меньшей мощности.
Учитывайте пусковые токи электродвигателей.
Рейтинг лучших стабилизаторов напряжения 220 В для дачи
В наш ТОП вошли только лучшие стабилизаторы напряжения 220 В, которые имеют хорошие характеристики и положительные отзывы. Кроме того, все модели отличаются большим количеством преимуществ перед аналогичными изделиями конкурентов.
| Фото | Название | Рейтинг | Цена | |
|---|---|---|---|---|
| Лучшая модель с двойным преобразованием | ||||
| #1 | | Штиль IS1000 | 5 / 5 | |
| Лучшая модель для газовых котлов | ||||

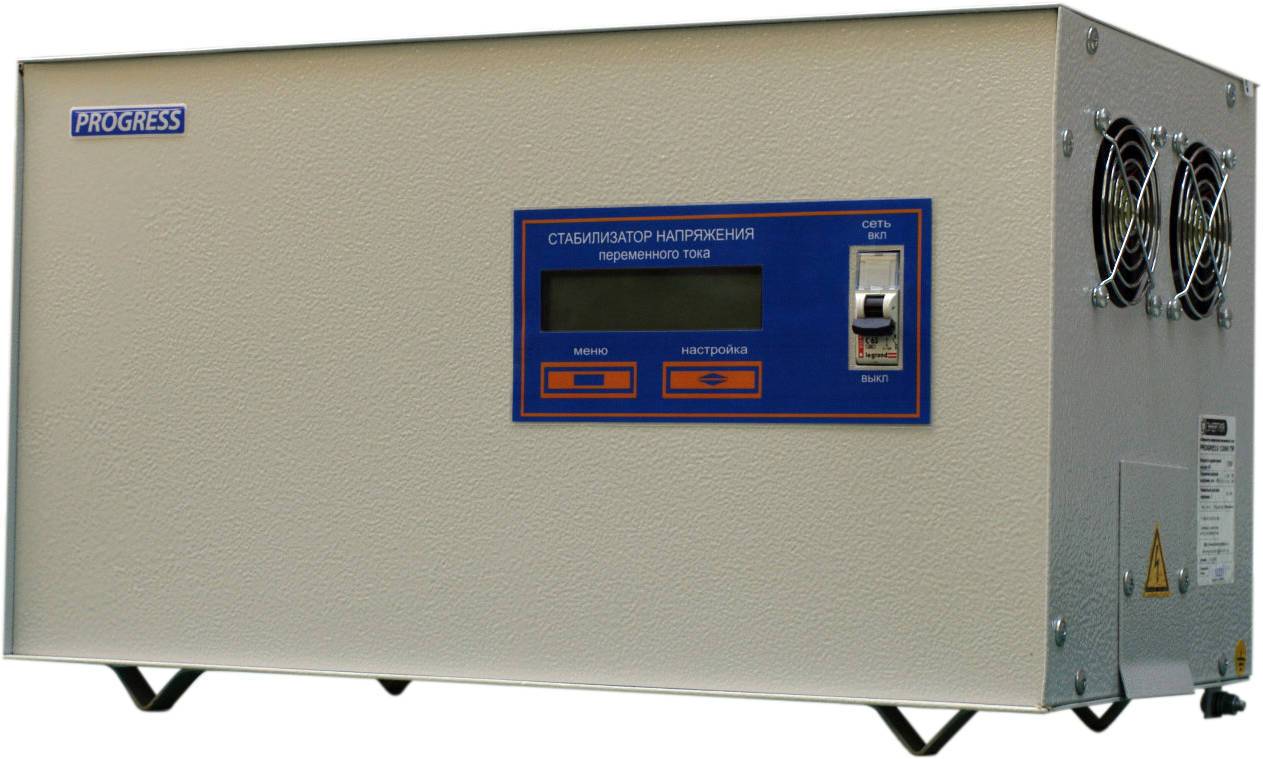

| #1 | | PROGRESS 8000SL | 5 / 5 | |
| Лучшие изделия для подключения нескольких устройств | ||||

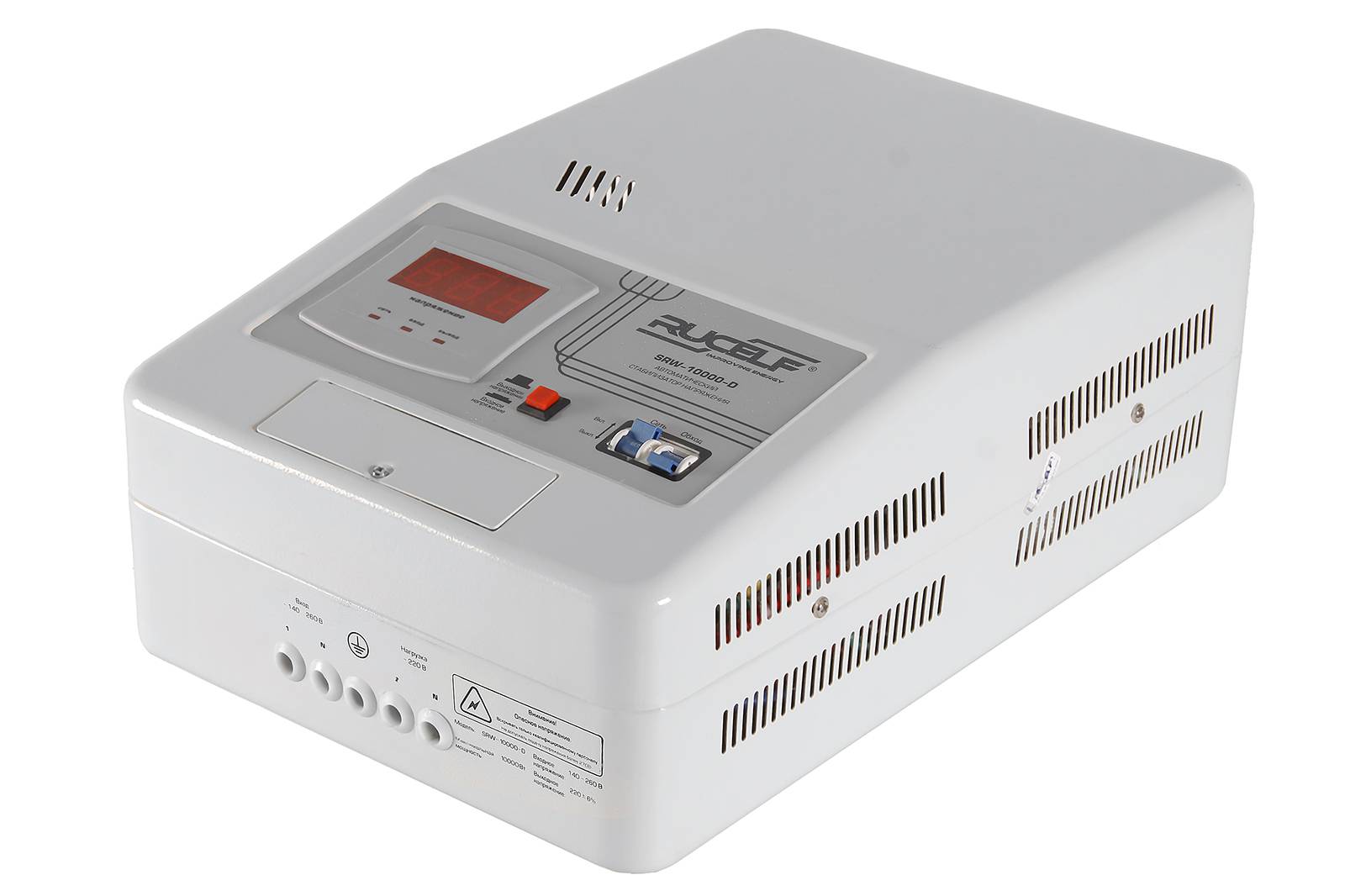

| #1 | | RUCELF SRW-10000-D | 5 / 5 | |
| #2 | | Энергия Classic 9000 | 4.95 / 5 | |
| Лучшие модели для подключения 1-2 устройств | ||||

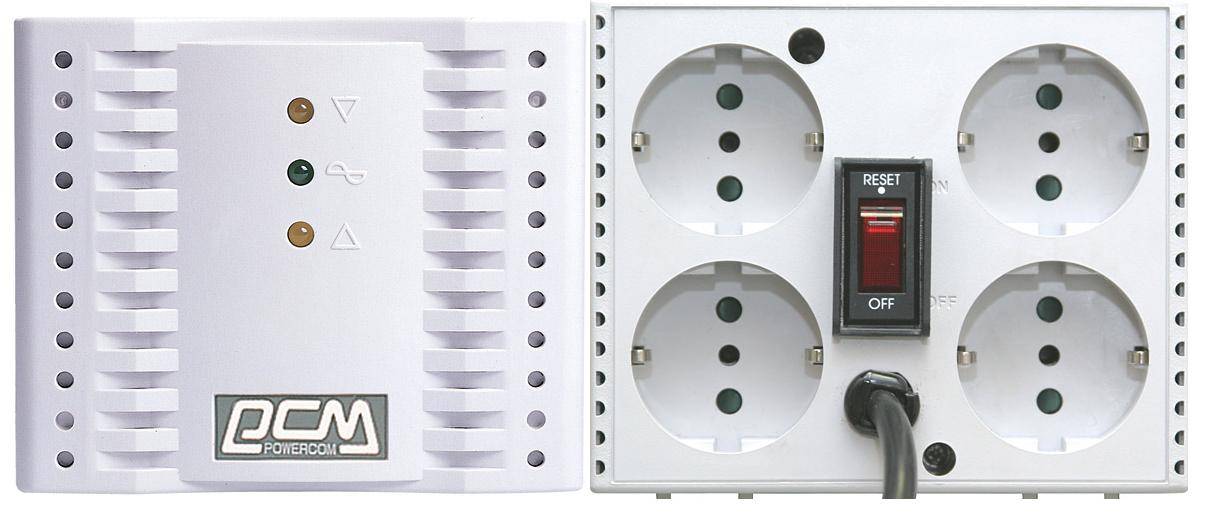

| #1 | | Powercom TCA-1200 | 5 / 5 | |

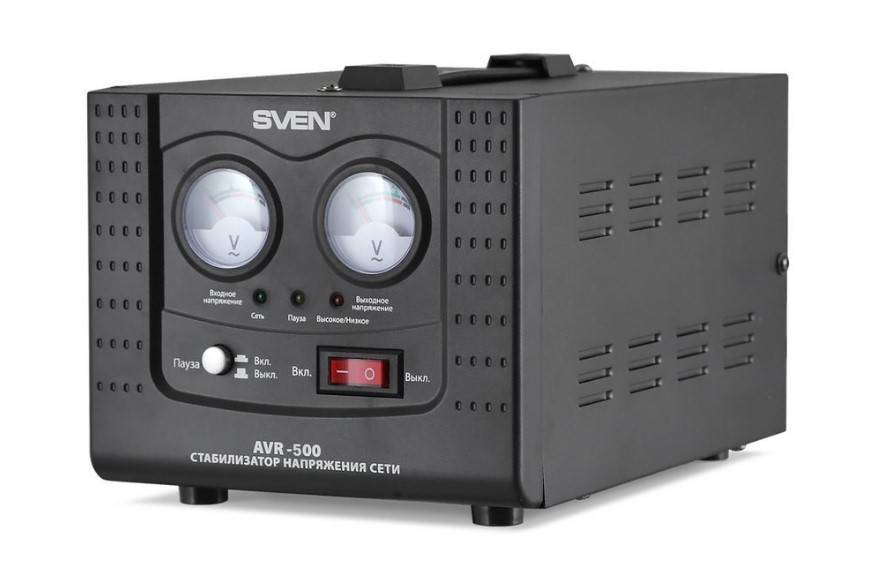

| #2 | | SVEN AVR 500 | 4.95 / 5 1 – голос | |
| Лучшие изделия для установки на вводе | ||||

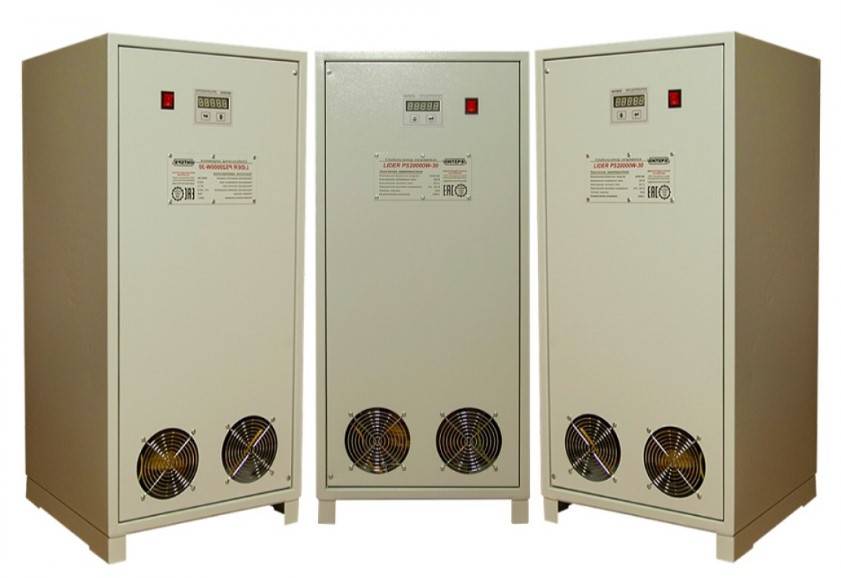

| #1 | | Lider Ps30SQ-I-15 | 5 / 5 | |
| #2 | | Progress 12000 T-20 | 4.95 / 5 | |
| Лучшие инверторные устройства | ||||
| #1 | | Штиль IS1106RT серии ИнСтаб | 5 / 5 | |

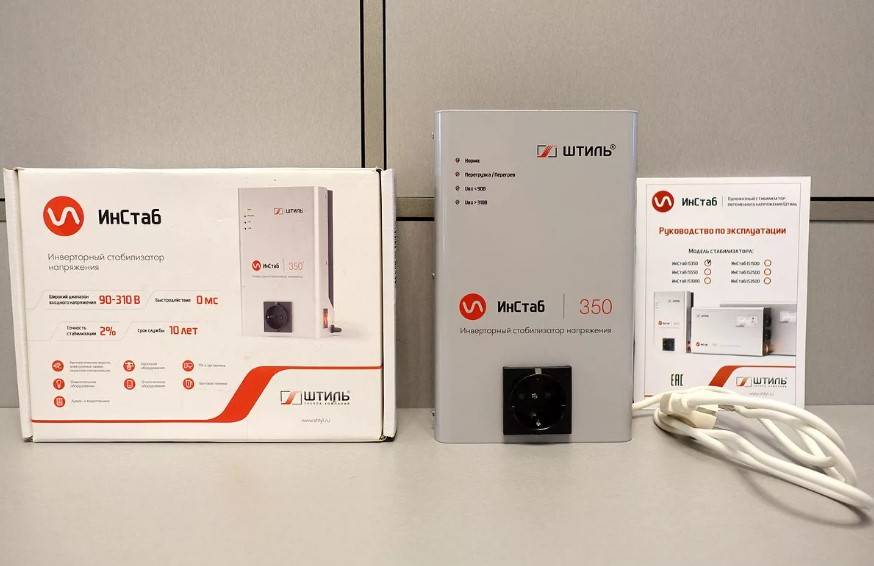

| #2 | | Штиль IS350 | 4.95 / 5 1 – голос | |
| Лучшая электромеханическая модель, мощностью до 10 кВт | ||||
| #1 | | IEK SHIFT 10 КВА | 5 / 5 | |
| Лучшее электронное устройство | ||||

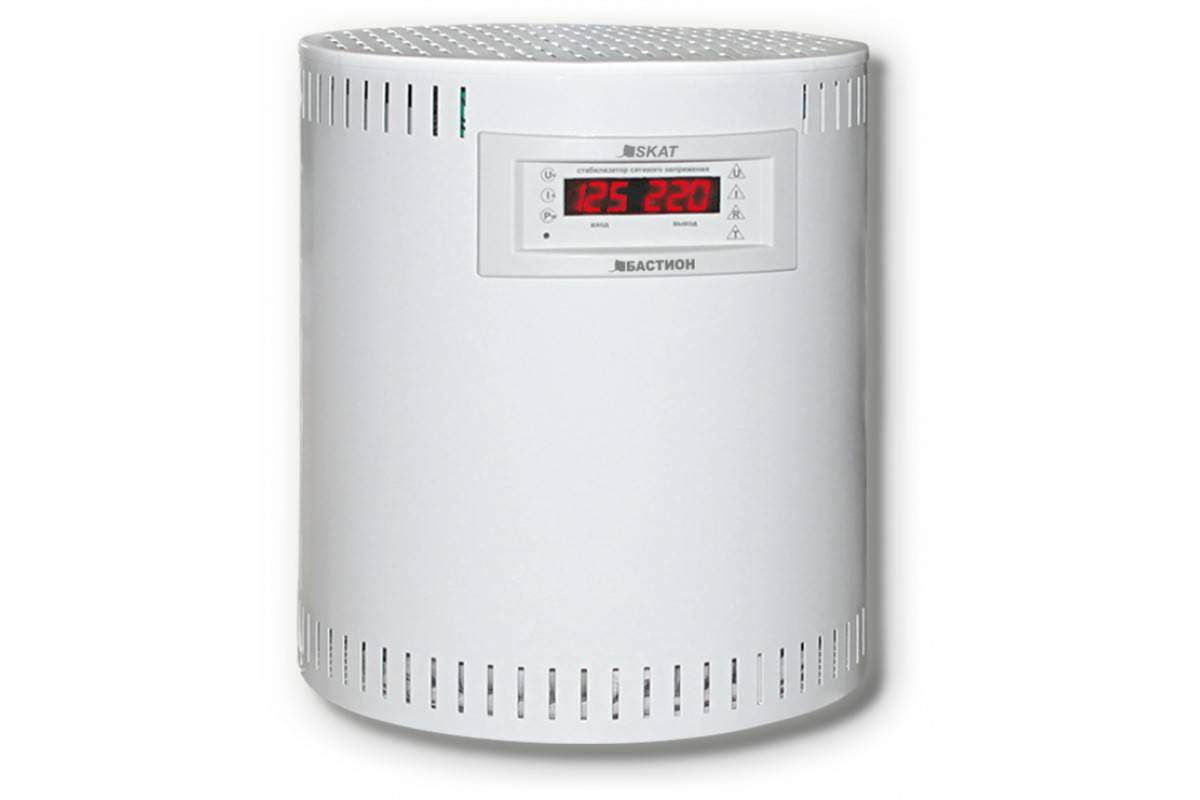

| #1 | | БАСТИОН SKAT STM-20000 | 5 / 5 1 – голос | |
| #2 | | Volter СНПТО-9 ПТ | 4.95 / 5 | |
| Лучшие модели релейного типа, мощностью 10 кВт | ||||

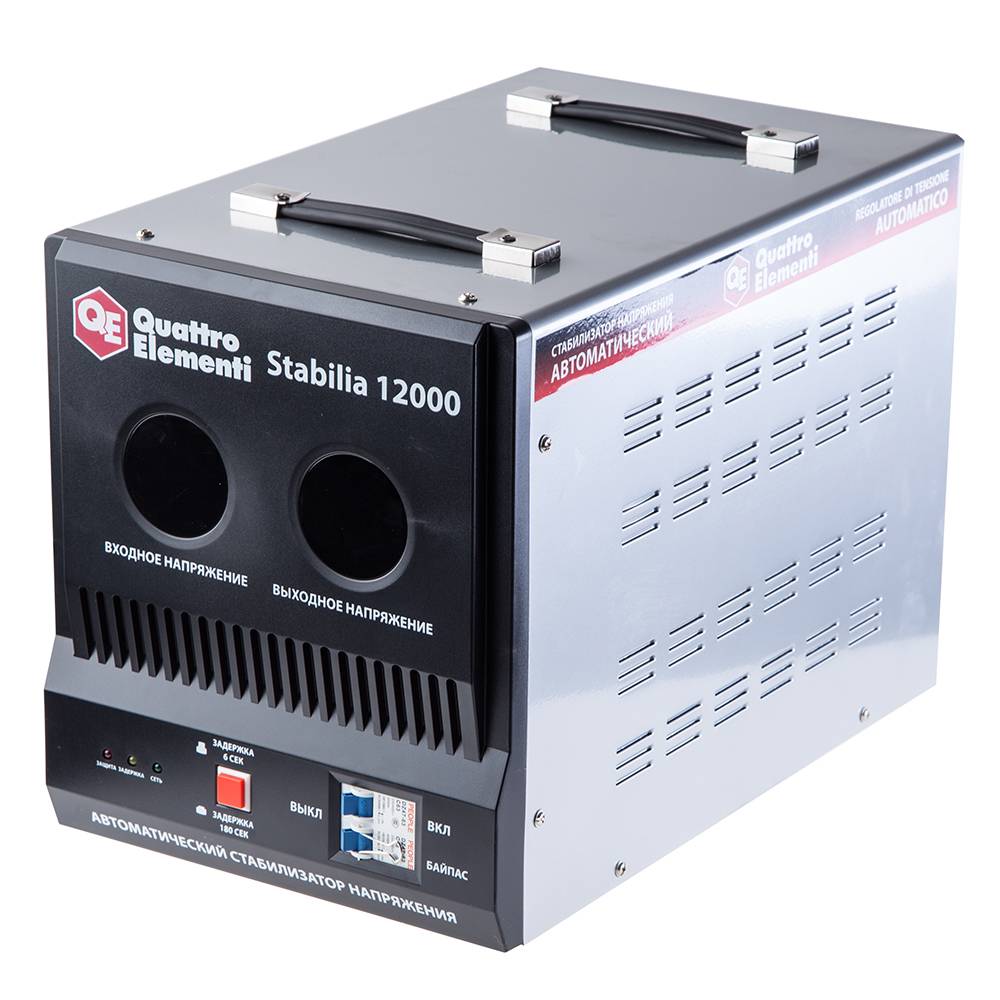

| #1 | | QUATTRO ELEMENTI STABILIA 12000 | 5 / 5 | |
| #2 | | DAEWOO POWER PRODUCTS DW-TM12KVA | 4.95 / 5 | |
| Лучшие релейные модели, мощностью до 5 кВт | ||||

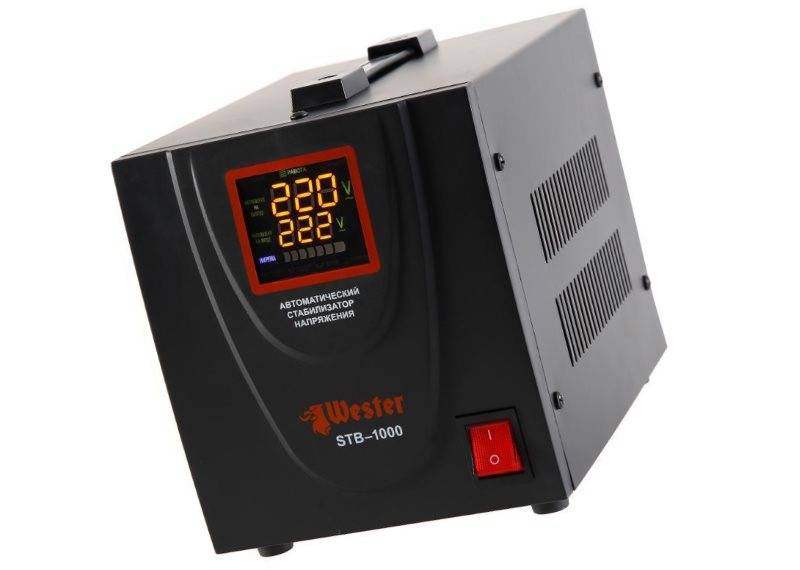

| #1 | | Wester STB-5000 | 5 / 5 | |

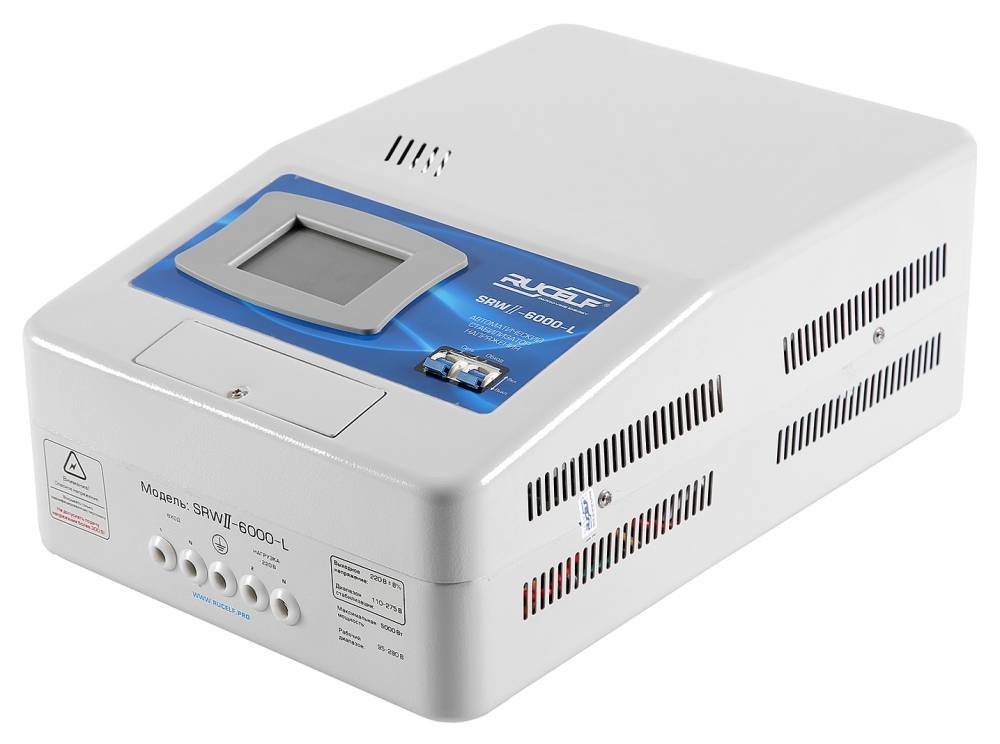

| #2 | | RUCELF SRWII-6000-L | 4.95 / 5 | |
| Лучшие модели релейного типа, мощностью до 1 кВт | ||||

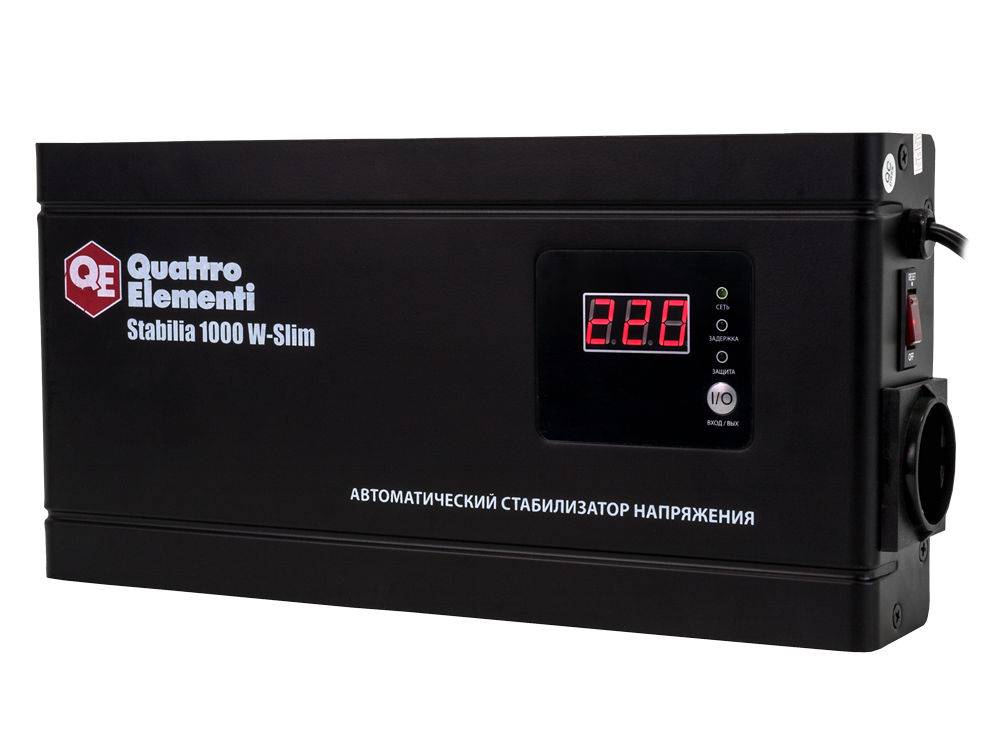

| #1 | | QUATTRO ELEMENTI STABILIA W-SLIM 1000 | 5 / 5 | |
| #2 | | POWERCOM TCA-2000 | 4.95 / 5 | |
| #3 | | Союз DUH 1000 VA | 4.9 / 5 |
Какой бы вы выбрали стабилизатор напряжения для дачи или посоветовали?
Для дачи (до 5 кВт)
Главное для дачи – это надежность прибора и его цена. Поэтому я подобрал хорошие варианты по соотношению цены и качества
При выборе обратите внимание на рабочую температуру устройства. Если планируется круглогодичная работа в неотапливаемом помещении, то нужно выбирать устройство с работой до -30 градусов
Мощности до 5 кВт хватит, если у вас нет мощных электроприборов.
3. RUCELF SDWII-6000-L — от 12 850 рублей
Электромеханический стабилизатор для дачи. Активной мощности в 5 кВт хватит для защиты всего дома при условии, что не будут использоваться мощные инструменты. Выходной сигнал синусоидной формы без искажений. Я считаю его подходящим для дачи, потому что он показывает отличную точность, которая подойдет любым электроприборам, но при этом стоит относительно недорого.
| Достоинства | Недостатки |
|---|---|
|
|
Стабилизаторы такого типа отличаются высокой точностью регулирования и способностью выдерживать перегрузки – в данном случае до 280 В. Поскольку в конструкции используются электросхемы, электромеханические стабилизаторы работают меньше своих коллег. Это обусловлено тем, что схемы выходят из строя раньше механических частей. В данном случае гарантийный срок всего 365 дней.
| Характеристика | Значение |
|---|---|
| Активная мощность | 5 кВт |
| Диапазон входных напряжений | 140-260 В |
| Точность | 1,5% |
| Рабочая температура | 0…+40 |
| КПД | 98% |
| Охлаждение | Естественное |
| Исполнение | Настенный |
Оцените подробный видео обзор:
4. Ресанта ACH-5000/1-Ц – от 5 870 рублей
Релейный стабилизатор напряжения 220в, подходит для дома 5 кВт. Низкое время отклика, высокий КПД и низкая цена – отличный вариант для размещения на даче или в частном доме. Но присутствуют и недостатки: точность стабилизации в районе 8%.
| Достоинства | Недостатки |
|---|---|
|
|
Учтите при покупке, что точность стабилизации не должна быть хуже, чем требует этого электроприбор. Если в документации к нему написано 220 В ± 5%, то это устройство для него не подойдет. Подключать осветительную аппаратуру к ACH-5000/1-Ц не рекомендую.
| Характеристика | Значение |
|---|---|
| Активная мощность | 5 кВт |
| Диапазон входных напряжений | 140-260 В |
| Точность | 8% |
| Рабочая температура | 0…+45 |
| КПД | 97% |
| Охлаждение | Естественное |
| Исполнение | Напольный |
Обзор стабилизатора от производителя:
5. Энергия ACH 5000 – от 6 900 рублей
Релейный стабилизатор напряжения 220 В. Диапазон входных значений стандартный для моего списка – 140-260 В. Этого должно хватить для большинства сетей, но для большей уверенности рекомендую измерить напряжение в своем доме: если оно падает ниже 140 или переваливает за 260, то нужно выбирать другой вариант.
| Достоинства | Недостатки |
|---|---|
|
Если выбираете стабилизатор для защиты осветительных приборов, то важно обратить внимание на количество ступеней стабилизации. Если их меньше 10-16, то будут заметны мерцания. Чем больше, тем лучше, а при 36 их практически невидно
Чем больше, тем лучше, а при 36 их практически невидно.
Мерцания связаны с тем, что при переключении обмоток автотрансформатора напряжение на выходе изменяется скачкообразно.
| Характеристика | Значение |
|---|---|
| Активная мощность | 5 кВт |
| Диапазон входных напряжений | 140-260 В |
| Точность | 6% |
| Рабочая температура | -30…+40 |
| КПД | 98% |
| Охлаждение | Принудительное |
| Исполнение | Напольный |
Посмотрите видео длиной семь минут, чтобы познакомиться с ним лучше:
RUCELF CTAP-5000
RUCELF CTAP-5000
RUCELF CTAP-5000
Эта модель стабилизатор идеально подойдёт для дачи или частного дома, при условии, что одновременно к прибору не будут подключаться устройства суммарная мощность которых превышает 4 кВт. Изделие имеет высокую точность стабилизации тока, а также позволяет эксплуатировать электрические приборы даже в том случае, если напряжение в сети снижается до 140 В.
Эта модель может быть размещена на полу, при этом за сохранность изделия можно не беспокоиться ведь прочный металлический корпус отлично переносит механические нагрузки. КПД устройства составляет 98%, поэтому даже при полной подключённой нагрузке собственное потребление электронной схемой стабилизатора будет минимальным.
Весит прибор более 11 кг, поэтому если необходимо часто перемещать стабилизатор и при этом нет необходимости в большой мощности, то следует подобрать для дома более лёгкую модель.
ПЛЮСЫ:
- Есть защита от перегрева, короткого замыкания и повышенного напряжения
- Относительно невысокая цена
- Цифровая индикация
МИНУСЫ:
Большой вес
Стабилизатор напряжения СТАБИК СТАР-5000
ТОП-10 Лучших стабилизаторов напряжения 220В для частного дома | Рейтинг +Отзывы
Посудомоечная машина для дома | ТОП-12 Лучших: обзор самых популярных моделей | Рейтинг +Отзывы
Лучшие стабилизаторы напряжения для установки на вводе в дом
Однофазные
Энергия Classic 20000
Стоимость устройства 65000 рублей. Производится в России.
Мощность в 14 кВт обеспечит стабилизацию напряжения не только частному дому, но и небольшой мастерской. Настенное крепление, которое идет в комплекте с устройством, позволяет разместить трансформатор на стене прямо возле электрощита.
Рабочий диапазон 125-254 В. Точность стабилизации равняется 5%, что соответствует требованиям ГОСТа.
Официальная гарантия — 3 года, но производители заявляют, что трансформатор проработает бесперебойно в течение 15 лет.
Главные плюсы:
- надежность;
- широкий диапазон скачков напряжения.
Основным минусом потребители считают большие габариты устройства и его большая масса, что доставляет определенные неудобства при установке.
Volter СНПТО-22 Ш
Цена 92000 рублей, стабилизатор украинского производителя.
В данном рейтинге это самый мощный стабилизатор в 22 кВт. Это позволяет запитать все устройства в доме под один трансформатор. Напряжение указывается на жидкокристаллическом экране.
Устройство оснащено комбинированной системой стабилизации. Рабочий входной диапазон 130-270 В. Однако у прибора есть один существенный минус — точность стабилизации колеблется в пределах 7-10%.
Этот минус компенсируется возможностью устанавливать трансформатор в неотапливаемых помещениях — прибор может работать до 40 градусов ниже нуля.
Трехфазные
РЕСАНТА АСН-6000/3-ЭМ
Прибор по праву считается промышленным, его часто используют в профессиональных целях. Помогает привести в норму напряжение высокоточного и чувствительного электрического оборудования.
Главное отличие — наличие фильтров, находящихся на входе и выходе. О работе защитной системы сообщит цветовая индикация. Есть ещё одни цветовые индикаторы, они сигнализируют о величине напряжения на входе.
Диапазон напряжения колеблется в пределах 240-430 Вольт. Трансформатор характеризуется высокой точностью стабилизации 2%.
Выбор производителя и цены
Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.
Советы по выбору стабилизатора
Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер
Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.
Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.
Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
Какой стабилизатор напряжения выбрать для частного дома
В подборе этого прибора, как, впрочем, и других сколько-нибудь важных агрегатов, не существует единственно верного ответа. Основой правильно принятого решения служит вдумчивый анализ характеристик с точки зрения потребностей определенного жилого объекта. При покупке электростабилизирующего оборудования оценке должны быть подвергнуты следующие критерии:
- Тип и параметры сети;
- Необходимую мощность;
- Принцип работы;
- КПД;
- Габаритные размеры и способ монтажа;
- Конструктивные особенности;
- Системы контроля и защиты.
В первую очередь исходить следует из типа электросети. Для выравнивания трехфазной сети необходимо либо одно трехфазное, либо три однофазных устройства, подключенных «звездочкой», а для вольтажа 220В достаточно однофазного агрегата. Узнать, какой тип питания заведен, можно одним из следующих способов:

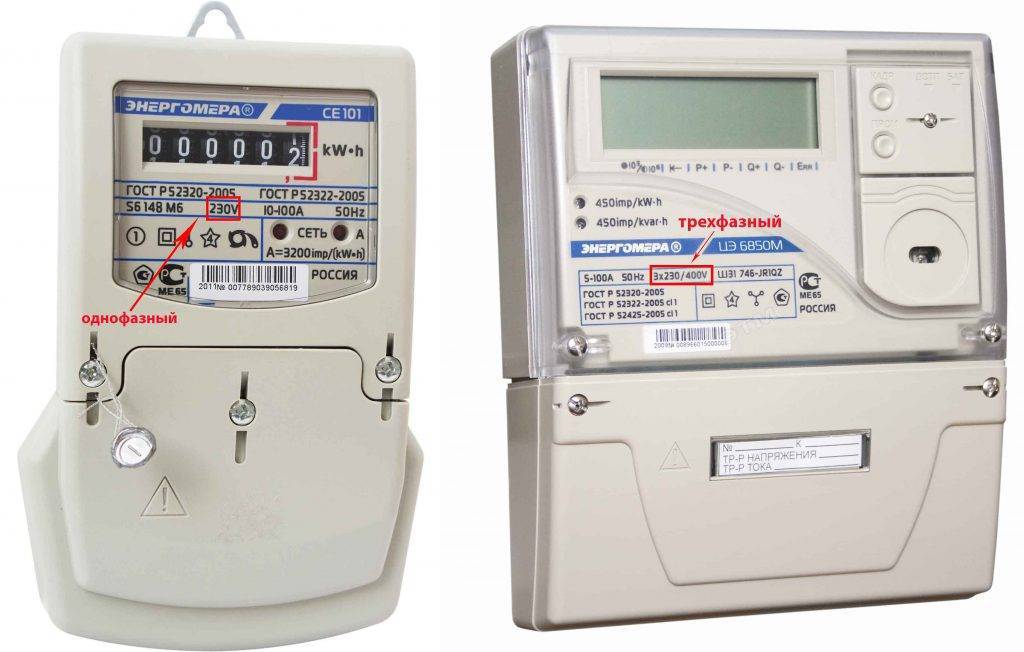

- Подведенные к зданию 4 и более кабеля говорят о 3х-фазной сети;
- Один светодиод-индикатор на счетчике свидетельствует о том, что подключена 1-фазная электросеть;
- Одно- или двухполюсный вводной автомат также признак однофазного питания;
- Данные о фазности сети обязательно содержатся в техдокументации электроснабжения.
Фото с сайта domikelectrica.ru
Однофазные установки обеспечивают выравнивание до 220 В входного вольтажа в диапазоне от 90 до 270 В, в зависимости от конкретной модели. Именно такой вид наиболее распространен среди непромышленных объектов. Трехфазные стабилизаторы предназначены для входных значений в пределах 240-430 В, которые на выходе трансформируются в 380 В.
Чтобы быть уверенным, что выбранная модель справится с колебаниями, стоит воспользоваться мультиметром и замерять в каких пределах имеются отклонения. Для тех домовладений, в которых преобладает проблема пониженного вольтажа, подбираются приборы с наименьшим значением входного напряжения. Если ведущей проблемой являются перегрузки, то хорошим выбором станут максимальные допустимые значения входного питания.

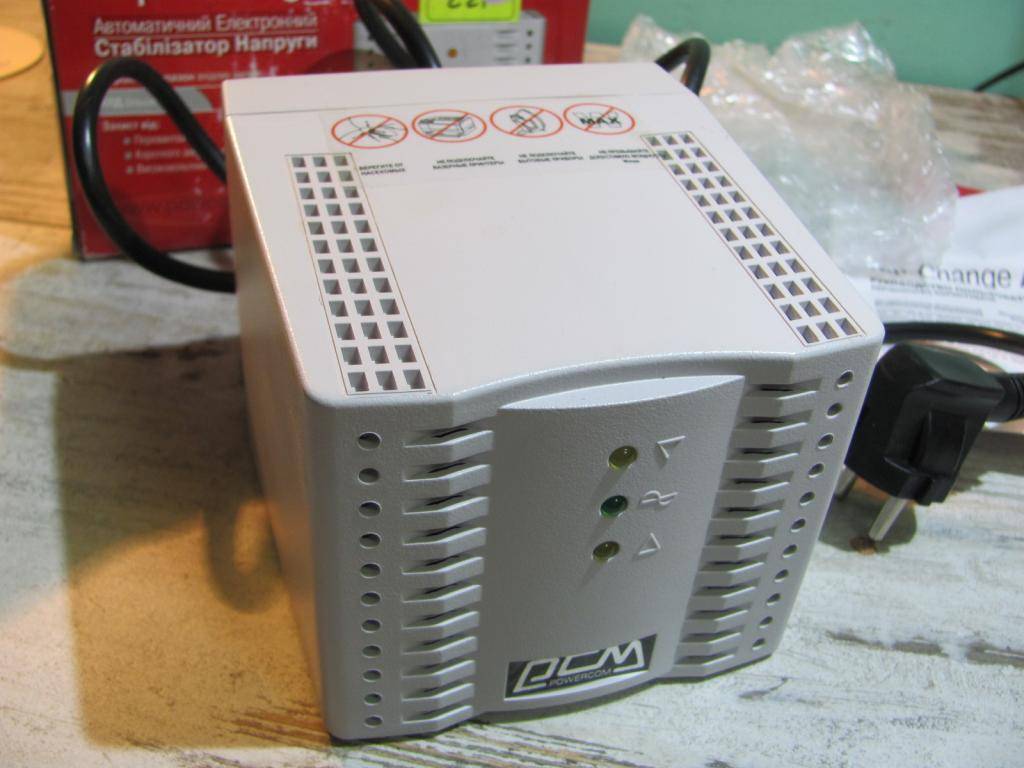

Фото с сайта mysku.ru
Мощность стабилизатора
Как правило, мощность стабилизатора указывается прямо в названии модели (и, само собой, в паспортных данных).
Прикиньте суммарную мощность всех, подключаемых через стабилизатор, устройств, надбавьте сверху некоторый запас и вы получите мощность стабилизатора, которая вам нужна. Запас нужен из-за того, что на границах рабочего диапазона мощность стабилизатора гораздо ниже заявленной, а ведь именно в таких условиях ему и придется работать.
Узнать, как сильно падает мощность стабилизатора при пониженном входном напряжении можно из этой таблицы:
| Входное напряжение, В | 140 | 150 | 160 | 170 | 180 | 190 |
| Коэффициент мощности | 0.67 | 0.71 | 0.77 | 0.83 | 0.91 | 1 |
Таким образом, при напряжение в сети 140 вольт, стабилизатор способен выдать в нагрузку всего 2/3 от своей номинальной мощности (то есть, 1000-ваттный стаб превращается в 670-ваттный).
При расчетах нужно иметь в виду, что производители стабилизаторов указывают в технических характеристиках полную мощность, а производители бытовых устройств, наоборот, только активную. Полная измеряется в Вольт-Амперах (ВА), а активная — в Ваттах (Вт). Если нигде в паспорте на стабилизатор вы не найдете мощность в Ваттах, то ее можно получить, умножив мощность в Вольт-Амперах на поправочный коэффициент 0.7.
Еще есть небольшой нюанс, связанный с бытовыми приборами, в состав которых входят мощные двигатели (холодильники, кондиционеры, стиралки). Дело в том, что в момент пуска, двигатели потребляют очень большие токи. Например, обычный домашний холодильник может иметь номинальную мощность 150-200 Вт, а пусковую мощность — аж 700-1000 Вт. Поэтому, при выборе стабилизатора либо ищите такой, для которого такие мощности не являются запредельными, либо такой, который выдерживает большие кратковременные перегрузки.
Виды стабилизаторов
Выделяют несколько видов стабилизаторов.
Релейные
Это востребованные модели, которые рекомендованы к применению в частном доме. Изделия отличаются приемлемой ценой и точной стабилизацией. Из отрицательных моментов выделяют то, что нет плавной регулировки изменения параметров тока и низкую мощность.
Релейный стабилизатор
Электронные
Выделяют два вида данных стабилизаторов:
- Симисторные – эти изделия отличаются быстрым откликом, тихой работой и высоким КПД.
- Тиристорные – данные устройства характеризуются точностью стабилизации, высокой мощностью, но имеют более высокую цену.
Электронный стабилизатор
Электромеханические
Эти виды стабилизаторов подходят к применению в квартире и частном доме. Изделия отличаются плавным выравниванием напряжения, небольшими размерами и доступной ценой. «Слабые» места – медленная реакция на изменение показателей тока и шумность во время работы.
Электромеханический стабилизатор
Феррорезонансные
Данные устройства не пользуются спросом у покупателей. Дело в том, что они издают сильный шум во время работы, имеют большие габариты и массу. Из преимуществ выделяют тот момент, что изделия можно устанавливать в плохо отапливаемых помещениях и в помещениях с высокой влажностью. Кроме того, устройства отличаются высокой точностью стабилизации.
Феррорезонансный стабилизатор
Инверторные
Данные стабилизаторы рекомендованы к применению в домашних условиях, в медицинских учреждениях и на производстве. Изделия отличаются широким диапазоном принимаемого напряжения, функциональностью, тихой работой и небольшими размерами. Отрицательный момент заключается в том, что данные устройства не все могут себе позволить из-за высокой стоимости.
Инверторный стабилизатор
Какие типы стабилизаторов напряжения существуют?
Бытовые модели, в основном, классифицируют по внутреннему устройству и принципу работы. Наиболее распространены устройства следующих принципов действия, каждый из которых имеет свои достоинства и недостатки:
Ступенчатый стабилизатор
Их ещё называют дискретными или релейными. Стабилизатор данного типа регулирует напряжение импульсно, отводы обмотки трансформатора переключаются полупроводниковым (симисторным) или релейным ключом. Каждый из ключей рассчитан на отдельный порог входного напряжения. Как только достигнут очередной уровень порога, ключ замыкает часть обмотки. Скорость реакции на смену входного напряжения зависит от быстродействия самих ключей и количества обмоток.
Достоинства устройств такого типа:
- Невысокая стоимость
- Быстрая реакция на изменения входного напряжения
- Малый вес, небольшие размеры
- Допускается широкий диапазон входных напряжений
- Нет подвижных частей (а значит, выше надёжность)
При всех их достоинствах есть и пара недостатков:
- Выходное напряжение кратковременно прерывается во время регулирования входного и изменяется импульсно
- Также из-за наличия силовых ключей они могут давать помехи радиочастотного диапазона в моменты переключений
Электромеханический стабилизатор
В таком устройстве переключения осуществляются не ключами, а с помощью «обмоток» и «щётки». Её ширина превосходит диаметр обмотки, благодаря чему обеспечивается непрерывность выходного напряжения во время коммутации, поскольку контакт при переходе с одной обмотки на другую не разрывается.
Достоинства:
- Напряжение регулируется плавно, без помех и искажений
- Вместо ключей используется щётка
- Типичное допустимое отклонение выходного напряжения составляет ±3%, тогда как в дискретных — ± 7%
Недостатки:
- Щётки требуют периодической замены и обслуживания
- Щетка, двигаясь по обмотке, может давать искру, хотя обычно это не критично
- Меньшая скорость переключения, чем у дискретных моделей
- Присутствует незначительный гул при работе
Магниторезонансный (феррорезонансный) стабилизатор
Такие трансформаторы стояли еще в советские времена под телевизорами – этакие серые коробки небольшого размера с названием «Украина». Мощность их в те времена была небольшой, примерно до 600 Вт, но этого хватало для защиты телевизора. За преобразование напряжения в таких аппаратах отвечают дроссели или ферромагнитные сердечники, управляемые магнитным полем.
Из преимуществ можно назвать тогдашнюю доступность, низкую цену и высокую точность формирования выходного напряжения — 1-3%.
С течением времени пределы мощности данных стабилизаторов заметно выросли, но широкому их применению препятствует высокая цена, сравнимая устройствами более высокого класса — источниками бесперебойного питания.
феррорезонансный стабилизатор напряжения 220В
Недостатки у них тоже есть и достаточно существенные:
- Искажение синусоиды выходного напряжения и её зависимость от величины нагрузки
- Узкий диапазон входных напряжений
- Высокая стоимость
Критерии выбора
Чтобы правильно выбрать устройство, сначала нужно определить, какая сеть подключена к дому. Если к дому подведено 220 В (фаза и ноль), то стабилизатор выбирается однофазный.
В случае подключения 3 фаз и ноля (380 В) есть 2 варианта:
- Если в доме имеются установки, рассчитанные на 380 В, устанавливается 3-фазное устройство.
- При отсутствии таких установок выгодней установить 3 однофазных устройства, так как они обойдутся дешевле 3-фазного.
Определение мощности
Стабилизатор можно выбрать по суммарной мощности всех приборов с учётом реактивной составляющей, пускового тока электродвигателей и количества одновременно включенных устройств. Но проще подобрать мощность стабилизатора по току отсечки автоматического выключателя, установленного на вводе. Он уже рассчитан на максимальную нагрузку, которую способна выдержать электропроводка. Предположим, установлен автомат на 50 А, тогда мощность стабилизатора для однофазной сети равна: 50 * 220 = 11000 Вт (11кВт).
Ближайшие значения мощности стабилизаторов составляют 10 и 15 кВт. Если не подключать к стабилизатору электронагревательные приборы, которые сохраняют работоспособность и при пониженном напряжении, достаточно меньшего значения. При полной нагрузке выбирается 15 кВт, чтобы иметь запас, так как при понижении напряжения падает мощность самого устройства.
Мощность 3-фазного стабилизатора при токе автомата 16 А равняется: 16 * 220 * 3 = 10560 Вт. Близкие значения в этом случае 9 и 15 кВт. Если решено поставить по стабилизатору на каждую фазу, их мощность рассчитывается как для однофазной сети.
Пределы регулирования
В паспорте стабилизатора указан диапазон напряжения, в котором он способен поддерживать на выходе 220 В. При перепадах, выходящих за границы диапазона, устройство отключается.
Чтобы узнать, насколько изменяется напряжение в доме, придётся в течение нескольких дней проводить замеры по утрам и вечерам, когда нагрузка достигает максимума. Своё электрооборудование при замерах должно быть подключено по максимуму. По полученным данным определяется рабочий диапазон выбираемого стабилизатора.
Кроме этого, возможны частые отключения.
Точность поддержания выходного напряжения
У каждого электроприбора в паспорте указаны пределы изменения напряжения, при которых он сохраняет работоспособность. Если у нескольких приборов эти значения отличаются, выбор производится по меньшему значению.
Наиболее привередливую технику можно подключить через отдельный стабилизатор. Для большинства бытовых приборов достаточно точности 5−7%, но следует учитывать, что при изменении напряжения более 3% становится заметным изменение интенсивности свечения ламп.
