Штиль IS2500
Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас
Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.
Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:
И все это запрятано в надежный металлический корпус:
Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.
Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.
Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?
Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.
Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.
В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.
Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):
Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.
При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.
Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.
Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:
ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции
В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.
Выбор стабилизатора, актуальность проблемы
Ситуация часто создаётся таким образом: если нагрузка на линию небольшая, параметры сети не превышают предельные нормы – 210–230 В, а когда нагрузка увеличивается, параметры снижаются до критического значения 120–130 В.
Энергетическая служба, дабы предотвратить падение, при котором электроприборы отключатся, завышают параметры сети до уровня 250–260 В, так сказать, делают запас. В результате в дачном хозяйстве в выходной день, когда нагрузка на сеть увеличивается, уровень напряжения существенно снижается, а вечером того же дня, наоборот – резко поднимается до 250 В и выше, что зачастую заканчивается поломками электроприборов.
Чаще всего это доставляет неудобство владельцам домов, находящихся вблизи или чересчур удаленных от подстанций. Первые страдают от повышенного напряжения, а последние – от пониженного, оба случая довольно серьёзны и неприятны.
Именно поэтому специалистами рекомендуется использовать специальные устройства для поддержания уровня напряжения в пределах нормы. Наипростейший стабилизатор напряжения однофазный для дачи на входе сети в полной мере решает проблему, вызванную резкими колебаниями сети, и позволяет дачникам пользоваться любой техникой абсолютно спокойно. Но, как выбрать стабилизатор напряжения для дачи? Постараемся разобраться в этом вопросе.
Современные модели стабилизаторов
Выбор стабилизатора для дачи – ответственный шаг, ведь от работы этого устройства будет зависеть стабильность работы всей бытовой технике в доме. По этой причине лучше не экономить, приобретая незнакомый и недорогой продукт, а выбирать проверенных производителей.
Например, положительные отзывы получила модель релейного стабилизатора, мощностью 5 кВт, Ресанта LUX АСН-5000Н/1-Ц. Обладает надежностью и стойкостью к перегрузкам. Из недостатков можно отметить слышимость звуков от переключения реле.
Важно знать: Как выбрать септик для дачи
Релейная модель, мощностью 10 кВт, RUCELF SRWII-12000-L отличается высокой скоростью регулировки и точностью, укомплектована удобным креплением на стену.
Релейный стабилизатор, мощностью 15 кВт, Энергия Voltron PCH 15000. Устойчив к температурам до -30С°, что делает его идеальным выбором для дачи и загородного дома.
Правильно выбранный стабилизатор 220В надежно убережет от поломки бытовую технику из-за возможных скачков напряжения в сети и продлит срок службы электроприборов.
Как выбирать стабилизатор напряжения 220В для дачи?
Любой стабилизатор напряжения для дачи, характеризуется предельным значением коэффициента стабилизации. Это число – диапазон возможных значений минимального и максимального напряжений. Поэтому перед приобретением стоит многократно произвести замеры колебаний напряжения в сети, причём лучше в течение суток, и по временам года – зимой амплитуда колебаний намного выше. Такие замеры могут быть выполнены и профессиональной аппаратурой представителями регионального «Облэнерго». Точность результатов подобного энергоаудита практически будет такой же, но за услугу придётся заплатить.
Работа стабилизатора напряжения 220В любой конструкции характерна тем, что при длительных периодах подачи пониженного напряжения, прибор действует с перегрузкой, что сокращает срок его работоспособности. В конце концов, стабилизатор может просто выйти из строя, со всеми вытекающими отсюда последствиями
Особенно это важно для однофазной сети. Поэтому данные расчётов фактической мощности потребителей увеличивают на 20…30% (большее значение – при меньшем установленном значении напряжения)
Только затем к результату расчёта применяют коэффициент запаса (25…30%).
Далее остаётся только выбрать модель стабилизатора напряжения, которая отвечает полученным результатам.
Относительно трёхфазных сетей выбор производится таким образом. Замеры тока и напряжения выполняются так же, и в той же последовательности, что уже была описана ранее, но, поскольку сеть – трёхфазная, то итоговый результат увеличивают в 3 раза. Запас по мощности в этом случае может быть ниже (не более 10%).
Технически возможно, и – с финансовой точки зрения – целесообразно приобретать три однофазных стабилизатора вместо одного трёхфазного. Однако необходимо помнить, что в этом случае каждый из них включается в свою фазу. Такой вариант недопустим, если в каждой из фаз есть значительное расхождение между мощностями (более 25%). В таком случае один из стабилизаторов 220В будет сильно перегреваться, поскольку через него постоянно будут проходить предельные токи.
Выбрать стабилизатор напряжения для дачи можно, сравнивая возможности техники от различных производителей.
Исходными критериями для выбора специалисты считают:

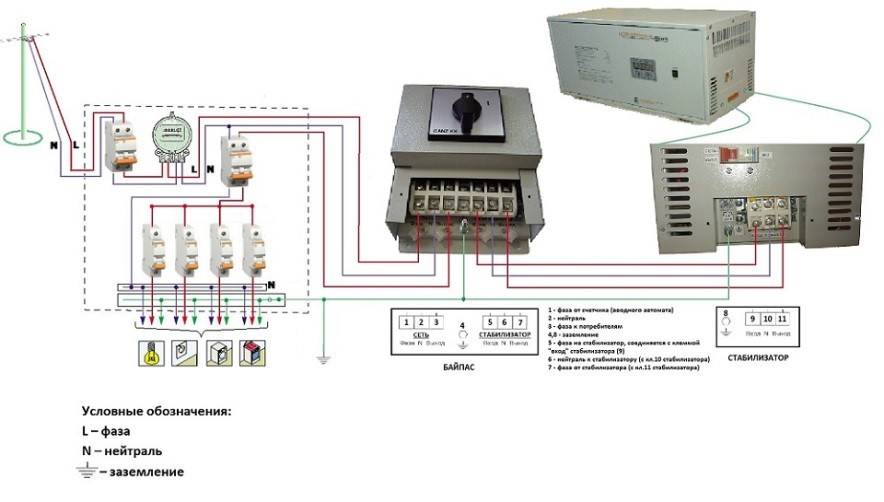

- Наличие функции ByPass – эта опция необходима, если падение напряжения происходит всегда в определённый период времени (например, в ночное время);
- Наличие функции задержки выходного напряжения, когда стабилизатор в течение определённого времени (указывается в инструкции производителя) способен поддерживать выходное напряжение на прежнем уровне;
- Некритичность к месту постоянного нахождения, а – для крупных приборов – возможность настенного или напольного монтажа;
- Точность стабилизации напряжения (по ГОСТ 13109 она не должна быть более ±10%);
- Скорость отрабатывания.
- Наличие у производителя сертификата соответствия.
В результате тестовых испытаний стабилизаторов 220В разных групп, реализуемых в нашей стране, было установлено, что наилучшие потребительские характеристики обеспечивают:
- Для электромеханических стабилизаторов напряжения – торговая марка ТСС, Китай (стабилизатор АСН-1500 мощностью 1.5 кВт).
- Для электронных стабилизаторов – торговые марки Sven, Китай (модель NEO R 2000) и Штиль, Россия (модель R 1200).
Была установлена и наименее удачная продукция; ею оказались изделия от брендов Finex и Powercom (оба — китайские).
В заключение нужно отметить, что выбирать стабилизатор напряжения для дачи, стоит также и по чисто эргономическим показателям. К ним относятся наличие транспортирующей ручки (или ручек), предельное количество розеток, к которым может быть подключен прибор, степень безопасности при отсутствии постоянного контроля за эксплуатацией и т.д.
Малка-угломер. Незаменимый транспортир строителя
Ручной траншеекопатель. Или как заменить бригаду рабочих?
Советы редакции Zuzako по выбору стабилизатора напряжения для дома
Чтобы стабилизировать напряжение в домашней электросети, необходимо использовать специальные устройства. При их выборе следует тщательно изучить наиболее значимые характеристики доступных моделей, а также почитать рекомендации нашей редакции. Благодаря этому удастся быстро отыскать подходящий вариант и навсегда забыть о проблеме перепадов напряжения.
Основные характеристики
Выбирая стабилизатор, необходимо особое внимание уделять изучению характеристик выбранных моделей. По ним легко можно понять качество устройства и его возможности
Главные характеристики:
- Количество фаз. Рекомендуем покупать стабилизатор соответствующий схеме подключения вашего дома. Однофазные модели лучше использовать в городских квартирах. При этом устройства, рассчитанные на три фазы, следует применять в домах, где установлен какой-либо трёхфазный прибор (например, насос, компрессор, электрический котёл и прочие).
- Мощность. Выбирая стабилизатор по этому параметру, необходимо суммировать мощность всех подключаемых электроприборов. К полученному значению желательно добавить не менее 1 000 Вт (для запаса). В большинстве случаев достаточно будет прибора мощностью 5 000–10 000 Вт.
- Точность выходного напряжения. Этот параметр указывается в % и напрямую зависит от типа стабилизатора. Он показывает отклонения показателей напряжения на выходе. Наиболее точными являются электромеханические модели (до 3% при допустимых 10%).
- Диапазон рабочего напряжения. Чем он шире, тем универсальнее будет прибор. Наиболее дорогие и габаритные модели имеют нижнее предельное значение 90–100 В, а верхнее – 260-265 В. Однако в большинстве случаев достаточно будет устройств с рабочим диапазоном 140–250 В.
- КПД. Чем выше значение этого коэффициента, тем меньше электроэнергии будет потеряно во время стабилизации. Поэтому рекомендуем выбирать приборы с КПД не ниже 90%.
- Время отклика. Этот параметр показывает период задержки между корректировкой во входном напряжении и началом его изменения. Чем меньше значение, тем быстрее будет сглаживаться перепад в сети.
- Уровень шума. Некоторые стабилизаторы во время работы издают громкий и неприятный гул. Поэтому рекомендуем вам приобретать модели с минимальными значениями уровня шума (до 35 дБ).
Дополнительные возможности
Современные стабилизаторы часто оснащают несколькими дополнительными функциями. Их наличие даёт возможность улучшить качество системы электрического питания в квартире или частном доме.
Полезные функции:
- Защита от короткого замыкания. Эта полезная опция поможет сохранить работоспособность прибора в случае создания аварийной ситуации. Она автоматически отключит стабилизатор от нагрузки.
- Защита от перегрева. Некоторые приборы сильно нагреваются во время работы. Поэтому наличие защитной функции будет не лишним. Она автоматически отключит прибор в случае превышения допустимого предела температуры нагрева.
- Защита от перенапряжения импульсного типа. Эта опция будет полезной для приборов, устанавливаемых на улице. Она убережёт их от резкого скачка напряжения, вызванного воздействием внешних факторов (например, попадание молнии).
- Корректировка коэффициента мощности. Наличие этой функции даст возможность максимально приблизить показатели полезной и получаемой мощности.
- EMI-фильтр. Оснащённые им приборы обладают способностью подавлять высокочастотные помехи, которые негативно сказываются на эффективности работы устройства.
- FRI-фильтр. Наличие этого фильтра помогает снизить влияние радиочастотного шума на качество функционирования прибора.
Уровень точности
Еще один важный параметр – это уровень точности стабилизатора. Как уже указывалось выше, нет таких стабилизаторов, которые всё время на выходе стабильно выдают 220 вольт. Погрешность присутствует в любом случае! И уровень этой погрешности сильно зависит от типа стабилизатора. Если у вас будет подключаться через стабилизатор обычная бытовая техника (холодильник, стиральная машина, нагревательные устройства), то погрешности в 5% будет вполне достаточно. Если же будет подключаться высокоточная измерительная, медицинская или музыкальная аппаратура, то выбирать следует высокоточный стабилизатор с погрешностью 1-2%. В промышленности повышенные требования к качеству напряжения могут предъявляться для работы станков с ЧПУ.
Выбор стабилизатора
Какой стабилизатор напряжения 220В для дачи выбрать, зависит от целого ряда требований. Прежде всего, рассматриваются характеристики самого стабилизатора:
- Количество фаз;
- Мощность устройства;
- Скорость коррекции;
- Точность нормализации;
- Входной диапазон;
- Форма выходного сигнала
- Рабочий диапазон температур.
В сельской местности и дачных посёлках, обычно подключена однофазная электрическая сеть. Требуемая мощность стабилизатора определяется общей мощностью всех потребителей плюс запас 25-30%. К скорости коррекции и кратковременному обрыву фазы могут быть критичны некоторые бытовые устройства, такие как автоматика газовых котлов и персональные компьютеры.
В первом случае это может вызвать включение режима «Ошибка» и остановку котла, при этом его самостоятельный перезапуск крайне сложен, а во втором случае – перезагрузка компьютера с потерей всех не сохранённых данных.
Точность нормализации напряжения не играет большой роли, поскольку отечественный стандарт допускает отклонение напряжения сети на величину ± 10% от номинала, а даже самые недорогие стабилизаторы имеют этот параметр равным 8-9%.
Современные устройства для стабилизации сети могут работать при напряжениях на входе, варьирующихся от 110-120 В до 265-280В. У разных типов устройств имеются отклонения, но они как правило, небольшие. Если стабилизатор будет использоваться для работы с электродвигателями, важнейшим фактором будет наличие гладкой синусоиды, так как искажённая форма напряжения вызовет перегрев мотора и его отказ. В документации на стабилизатор всегда указывается допустимая температура, при которой устройство можно эксплуатировать.
Расчёт мощности стабилизатора
Чтобы не ошибиться при определении требуемой мощности стабилизатора нужно знать, как её правильно подсчитать. Осветительные лампы, нагревательные приборы, утюг, паяльник и электрические плиты, то есть все устройства без электромоторов, относятся к активной нагрузке. Их мощность указывается в ваттах и её нужно просто суммировать.
К реактивной нагрузке относится вся бытовая техника, снабжённая электродвигателями. Это холодильник, посудомоечная машина, стиральная машина, фен, электроинструмент, насос для подачи воды и насос системы отопления.
Какой лучше взять?
Если сетевое напряжение снижается ниже допустимых пределов (до 160 В), то агрегаты с двигателями и большим энергопотреблением (стиральная машина, холодильник) могут не работать. Оргтехнике с ИБП требуется стабилизация тока лишь для продления работы на короткий промежуток времени (для выключения компьютера, чтобы не спалилась матрица с микропроцессором). Эти устройства применяются и для заряда аккумуляторов, и для защиты микроконтроллеров.
Входящие в «группу риска», они подразделяются на две группы:
Имеющие активную мощность (преобразуют энергию в тепло или свет, к примеру, лампочки, электрические плиты)
Она и есть полная, указана в техпаспорте в Вт, будет иметь такое же значению в ВА – это важно, так как мощность аппаратов для стабилизации тока измеряется не в кВт, а в кВА.
Обладающие активной и реактивной мощностью (работают на основе двигателей или имеют импульсные блоки – пылесосы, компьютеры). Их полная мощность может не указываться, чтобы узнать ее, нужно активную разделить на 0,7
На дачах всегда есть много электротехники, имеющей реактивную мощность (насосы для отопления, подачи воды).
Выбирается устройство надолго, поэтому экономить на нём не стоит.
Надежность
Надежность стабилизатора – это его выносливость в эксплуатации, срок службы без ремонта и в целом. Разные аппараты демонстрируют свой уровень, причем это зависит не только от фирмы-производителя, но и от видов самих устройств, их количества. Так, надежнее выбрать несколько стабилизаторов для защиты одной группы приборов на даче, чем один. Релейные модели считаются более выносливыми, чем сервоприводные, а симисторные (пример смотрите на фото ниже) – чем релейные. Степень надежности агрегатов со ступенчатым регулированием тоже более высокая.
Какой тип стабилизатора по мощности, фазности, точности и методу работы выбрать для дачи – это вопрос ценовой доступности и назначения, однако составить рейтинг таких устройств по их надежности и другим показателям среди фирм-производителей вполне возможно. Выбирая стабилизатор, можете учесть этот показатель. На основе статистики о поломках за 6 лет, составлен рейтинг устройств по степени надежности (исходя из качества работы и используемого материала), который может повлиять на выбор прибора:
- Вольтер.
- РЭТА.
- Phantom.
- Ortea.
- Luxeon.
- Лидер.
- UPower.
- Донстаб.
- Forte.
- VoTo.
- Stabvolt.
- Руцелаф.
- Бастион.
- Элекс.
- Прогресс.
RUCELF SRW-12000
- Номинальная мощность – 10 кВт.
- Размещение – настенное.
- КПД – 95 %.
- Рабочая температура – от 0 до +45 ºС.
- Габаритные размеры – 265х385х155 мм.
- Масса – 19,0 кг.
RUCELF SRW-12000 – мощный стабилизатор настенного исполнения, предназначенный для защиты бытового электрического оборудования, рассчитанного на эксплуатацию в однофазных сетях переменного тока с напряжением 220В. Высокая степень защиты позволяет использовать модель вместе с любыми электрическими установками, включая системы освещения, вентиляции, обогрева и водоснабжения.
Стабилизатор способен работать в широком диапазоне входного напряжения – от 140 до 260В. Многоуровневая интеллектуальная система обеспечивает надежную защиту от перепадов напряжения, коротких замыканий, повышения температуры, а также перегрева оборудования. Микропроцессорное управление с запоминающим устройством делает использование стабилизатора простым и приятным.
Уровень точности
Еще один важный параметр – это уровень точности стабилизатора.
Как уже указывалось выше, нет таких стабилизаторов, которые всё время на выходе стабильно выдают 220 вольт.
Погрешность присутствует в любом случае! И уровень этой погрешности сильно зависит от типа стабилизатора.
Если у вас будет подключаться через стабилизатор обычная бытовая техника (холодильник, стиральная машина, нагревательные устройства),
то погрешности в 5% будет вполне достаточно.
Если же будет подключаться высокоточная измерительная, медицинская или музыкальная аппаратура,
то выбирать следует высокоточный стабилизатор с погрешностью 1-2%.
В промышленности повышенные требования к качеству напряжения могут предъявляться для работы станков с ЧПУ.
Однофазный стабилизатор для дачи
Стабилизатор напряжения — это устройство, предназначенное для нормализации напряжения сети при её отклонениях от номинала. Этот прибор так же предохраняет подключенные потребители от выхода из строя при критических бросках напряжения. Для этого в стабилизаторе предусмотрена многоуровневая система защиты.
На даче у многих имеется техника, необходимая для комфортного проживания. Это может быть телевизор, холодильник, персональный компьютер, а если дача используется в холодное время года, то и котёл отопления.
На даче может иметься система полива растений и другая садовая техника, работающая от электричества. Все эти приборы могут корректно работать при напряжении сети 220В ± 10%. Именно такие параметры и обеспечивает качественный однофазный стабилизатор напряжения.
С плавной регулировкой напряжения
К ним относятся электромеханические стабилизаторы, а также приборы новых поколений – онлайн-преобразователи, модели с широтно-импульсной модуляцией. Это системы двойного преобразования, которые преобразуют переменный ток в постоянный, с последующим моделированием его показателей: напряжения на выходе, амплитуды, частоты либо же аппараты, работающие по примеру реостата. Они имеют высокую точность стабилизации, если выбрать такое оборудование, исчезнет проблема мигающих лампочек на даче.
- Как похудеть с помощью слабительных средств дома
- Можно ли забеременеть после месячных
- Свинина в мультиварке: рецепты приготовления с фото
Спросим у производителей?
Кто вообще может лучше всех описать процесс подбора стабилизатора напряжения под конкретные нужды? Ну наверняка тот, кто хорошо знаком с этой продукцией. Кто как не производитель стабилизаторов напряжения? Но тут есть один нюанс. Будет ли такая статья по выбору от производителя объективной или всё сведётся к рекламе своей товарной марки? Мы решили проанализировать наиболее интересные и полные статьи по выборов стабилизаторов, опубликованные на официальных сайтах крупнейших производителей. Пожалуй это будет самая объективная статья по выбору стабилизаторов напряжения, которую можно найти в интернете. Мы не будем публиковать в ней советы рекламного характера. Лишь затронем ключевые моменты, на которые указывает каждый из производителей. С небольшими комментариями и дополнениями. Статья рекомендуется для прочтения тем, кто хочет досконально погрузиться в тему выбора стабилизатора напряжения, изучить все “подводные камни”.
Итак, предлагаем вашему вниманию т.н. саммари ценных идей (в кратком пересказе).
Выбор стабилизатора напряжения
Сейчас на рынке предлагается много самых разных моделей стабилизаторов от отечественных и иностранных производителей для одно- и трехфазных электрических сетей. При выборе стабилизатора прежде всего стоит отталкиваться от ваших потребностей, а именно суммарной мощности одновременно включаемых электроприборов к электрической сети объекта (дома, квартиры, офиса, производственных помещений и т. д.).
Например, в квартире одновременно включенными электроприборами можно считать:
- Холодильник;
- Кондиционер;
- Стиральную машину;
- Бойлер;
- Электроплиту (или мультиварку);
- Освещение.
И еще пару киловатт следует добавить для самых мощных из приборов, которые включаются редко и работают недолго, например, электрочайник, пылесос и утюг .
При расчете суммарной нагрузки не стоит забывать о таком важном параметре, как пусковая мощность отдельных потребителей. Это актуально для:. Это актуально для:
Это актуально для:
- Холодильников;
- Насосов;
- Двигателей;
- Компрессоров и других устройств с электродвигателем.
Также не рекомендуется подбирать стабилизатор по мощности «впритык» и в процессе эксплуатации постоянно перегружать его. Простой пример, если вы захотите одновременно включить электрочайник, пылесос и утюг, то можете столкнуться с перегрузкой и защитным отключением стабилизатора.
Именно по этой простой причине всегда берите защитное оборудование, в нашем случае, стабилизатор напряжения с запасом мощности в 20-30%.
С учетом всего вышеописанного можно делать выбор между разными видами и брендами.
На данный момент существует три основных вида стабилизаторов напряжения:
- Релейные;
- Сервоприводные;
- Электронные.
Рассмотрим их преимущества и недостатки подробнее.
