Рекомендации, какой провод использовать для проводки в доме: изучаем внимательно

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

  1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
  2. Установка электрощитка на специально подготовленную негорючую поверхность.
  3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
  4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

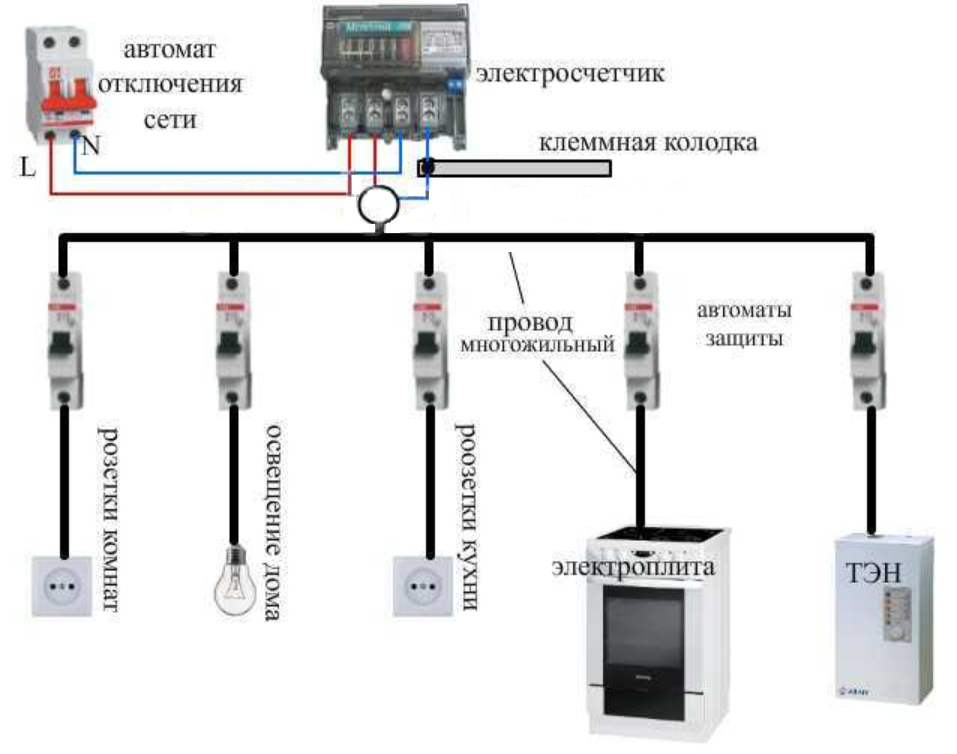

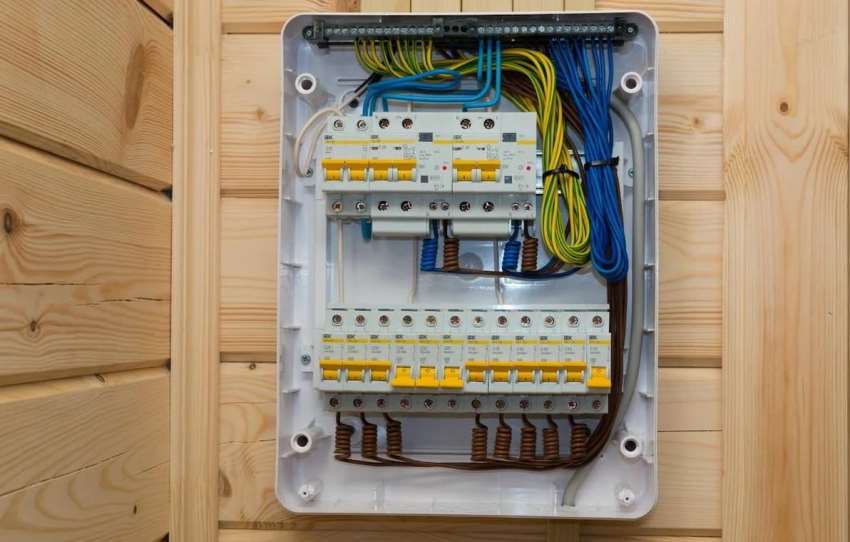

Щиток с автоотключением на несколько ветвей электропроводки

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

  • важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
  • выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
  • розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
  • не допускать в проводке скруток и избыточного числа изгибов;
  • применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
  • нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
  • для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

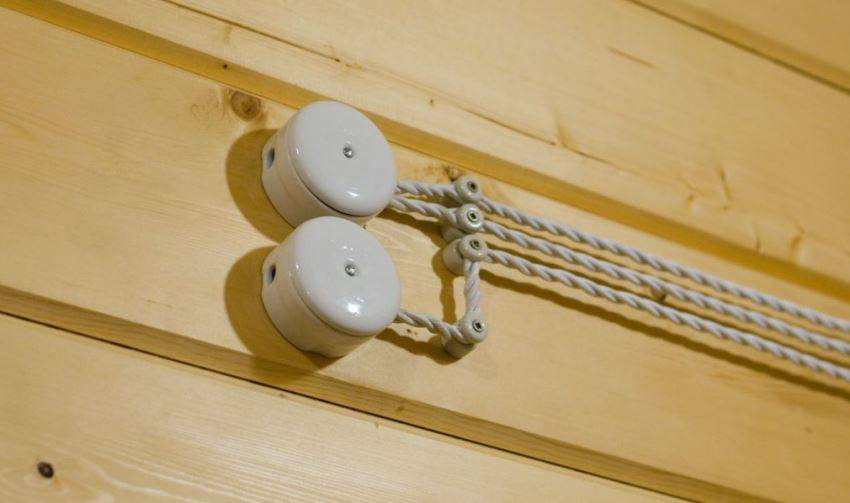

Керамическая распределительная коробка для открытой ретро проводки.

Провода специального назначения

Для прокладки в особо агрессивных средах используют кабели, характеризующиеся повышенной стойкостью к механическим воздействиям и перепадам температур. Их монтируют в погребах, банях, рядом с печами.

Нестандартные СИП

Специализированные провода этой марки выпускают в нескольких видах.

Буквенный код изделий содержит дополнительные символы, отражающие принадлежность к классу:

  1. СИП-1. Изделие содержит несколько жил. Нулевой проводник лишен изоляции.
  2. СИП-2. Так обозначают кабель с 2 изолированными жилами. Он предназначен для создания воздушных линий. Проводники защищены от воздействия огня и влаги. Наружное покрытие выдерживает нагрев до +900 °С.
  3. СИП-3. Маркировка свидетельствует о наличии ПВХ-изоляции. Этот кабель не подходит для эксплуатации в экстремальных условиях.
  4. СИП-4. Двух- или четырехжильный провод применяют для создания электрических сетей на улице или в помещениях.
  5. СИП-5. Специализированный кабель покрыт двуслойной изоляцией. Благодаря повышенной защищенности изделие подходит для протяженных линий.

Усиленные конструкции выдерживают напряжение до 20 кВ.

Декоративная электропроводка

Проводка должна гармонировать с дизайном дома и прилегающей территории. Поэтому для внешней прокладки часто используют декоративные кабели. Поверх стандартной изоляции накладывают огнеупорную шелковую оплетку. Это придает изделиям винтажный вид. Фирменные провода покрывают фарфоровым слоем. Лучшими считаются кабели, выпускаемые под брендами Fontini, Gl Gambarelli.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

  • Низкая проводимость.
  • Недостаточная прочность и изгибаемость.
  • Маленький срок службы из-за быстрого окисления.

Медь:

  • Прочность и эластичность.
  • Высокая электропроводность.
  • Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно

Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

  • Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
  • Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
  • Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
  • Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
  • Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Для бытовых нужд используют кабель сечением от 1,5 мм 2 , при обустройстве частного дома изделие в 6 мм 2 . Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм 2 , максимальное – 16 мм 2 .

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм 2 . Каждая жила плоского провода выполнена из меди и является однопроволочной.

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм 2 до 240 мм 2 . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Особенности прокладки на улице в грунте

Другим вариантом является прокладка электрического кабеля между зданиями в грунте. В этом случае можно не опасаться ультрафиолета, ветра и отрицательных температур. Протянутые по участку провода не портят вид.

Но и в этом случае можно столкнуться с проблемами:

  • можно повредить провод при копке траншей и ям;
  • кабель может повредиться под давлением грунта или из-за деятельности кротов.

Выручит опять гофра или труба из полиэтилена. При этом их концы следует тщательно герметизировать. Также можно приобрести специальный кабель для прокладки его в толще земли — ВБбШв. Он имеет бронированную оболочку из стали, надежно защищающую токопроводящие жилы.

Прокладывать кабель в грунте следует на глубине 0,7-1 м на удалении 0,6 м от фундамента здания. Если нужно проложить сразу несколько кабелей, то между ними нужно выдерживать интервал 10 см.

Бронированный кабель стоит заметно дороже, также не всегда можно найти в магазинах, торгующих подобными товарами.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий

Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества. Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции. Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» — контрольный;
  • «П» — плоский;
  • «М» — монтажный;
  • «Ш» или «У» — установочный;
  • «Мг» — монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» — изоляция сделана из полиэтилена;
  • «В» или «ВР» — оплетка выполнена из резины;
  • «Пв» — применен вулканизирующий полиэтилен;
  • «Пс» — использован самозатухающий полиэтилен;
  • «С» — наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В». Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» — негорючий и огнестойкий, «Б» — бронированный, «LS» — не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Что учесть при выборе кабеля

Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

  1. СИП.
  2. АВБбШв и ВБбШв.
  3. NYY.
  4. NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

Оценок 0

Рекомендации при монтаже кабеля для прокладки в земле

  • Вы можете не использовать дополнительную защиту в виде ПНД-труб, если кабель в земле не подвергается повышенным механическим нагрузкам от давления на грунт.
  • Кабельная линия в земле не должна пересекаться с другими линиями или инженерными сетями, располагаться рядом с деревьями, проходить под фундаментом дома и т.д.
  • Глубина траншеи для кабеля должна составлять не менее 0,8=0,9 м. Траншея очищается от мусора, в ней делается песчаная подушка примерно 10-12 см
  • Кабель обязательно укладывается со слабиной, волнистой линией и засыпается песком, засыпанный сверху грунт плотно утрамбовывается.

Компания «Кабельные системы» осуществляет продажу бронированного кабеля для прокладки в грунт различных марок и сечений.

Количество жил

Минимальное число жил в кабеле для 1-фазного электроснабжения — 2: «фаза» и «ноль». Если в доме имеется модернизированная система заземления (TN-C-S) или новая (TN-S), используют 3-жильный кабель: 3-й жилой подключают к заземлению розетки и металлические корпуса электроприборов.

Для 3-фазного электроснабжения используют кабели:

  • 3-жильные: при симметричной нагрузке (обычно это электродвигатель) и отсутствии заземления;
  • 4-жильный: при симметричной нагрузке с заземлением либо асимметричной без заземления (3 фазы и «ноль»);
  • 5-жильный: при асимметричной нагрузке с заземлением.

Риск возникновения путаницы существенно снижается при наличии цветовой маркировки.

Так, «нулевая» жила имеет синюю изоляцию, «фаза» — красную или коричневую, заземление — желто-зеленую.

Элементы электрокабеля

ТПЖ могут быть:

  1. алюминиевыми;
  2. медными.

Минусы алюминия:

  • имеет меньшую проводимость, чем медь;
  • внешняя часть окисляется, и эта окисленная поверхность выдает еще более низкую электропроводность;
  • проблему составляют и стыки проводников, появляется переходное сопротивление с большой величиной,
  • стыки греются, проводка может перегреться и стать источником возгорания;
  • переламывается на изгибах.

Алюминиевые электролинии в основном встречаются в хрущёвках, когда-то это жилье строилось как широкодоступное и временное, поэтому стоимость объекта была низкой. К тому же в то время не предполагалась нагрузка, которую мы сейчас имеем (лампа, холодильник, радиоприемник — вся электротехническая роскошь простого обывателя на тот момент).

Если нет возможности поменять алюминиевый провод, то при присоединении медного нужно учитывать, что алюминий и медь составляют недопустимую гальваническую пару. Коммутация этих двух электрокабелей происходит только при помощи клеммника, так как скрутки приведут к окислению и последующему перегреву контактов, что грозит замыканием из-за расплавления изолирующих элементов.

В электротехнике можно встретить такое понятие, как алюмедь. Небольшой удельный вес и расценки на алюминий заставили производителей двигаться в направлении разработки алюмедных проводников. В этом случае поверхность алюминиевого проводника покрывается медью термомеханическим методом (называется плакирование). Алюмедные электропровода гораздо дешевле медных, а также легче и находят применение практически во всех отраслях.

Чтобы не попасться на удочку недобросовестных продавцов и не купить провод из алюмеди по завышенной цене, достаточно просто соскоблить верхний слой ножом, либо посмотреть в разрезе

И стоит обратить внимание на маркировку — для отечественных алюмедных электроизделий введена аббревиатура АМ

Слой электроизоляции выполняется из:

  1. резины;
  2. полиэтилена;
  3. ПВХ-пластика.

Нюансы укладки токопроводящих жил

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Укладка открытым способом

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Для создания эстетичного вида короба следует прокладывать под потолком. Также можно использовать специальные напольные плинтуса.

Прокладка скрытым вариантом

Для формирования скрытой проводки загородного участка понадобится штробить стены. Для этого используется болгарка с алмазными дисками, перфоратор или штроборез. Отверстия под распределительные коробки, выключатели и розетки делаются соответствующими коронками. В дальнейшем кабеля укладываются в каналы и фиксируются шпаклевкой или специальными скобами. На заключительном этапе стены подвергаются финишной отделке.

Устройство скрытой проводки в стенах из пенобетона

Провести проводку на дачном участке под силу каждому человеку даже без специальных навыков. Главное, соблюдать правила электробезопасности. На завершающем этапе следует обязательно убедиться в работоспособности сформированной электропроводки.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеофрагменты.

Как правильно выбрать провод:

Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.
