Какие виды диверторов для душа и смесителей бывают и их характеристики

Особенности установки и ремонта

Каждый механизм, как и любой человек, имеет свою индивидуальность. И для того, что бы он служил долго и добросовестно, необходимо учитывать особенности каждого вида, выполняя монтаж девиатора или его ремонт.

Золотниковый тип. Переключатели такого вида портятся чаще других. Наиболее распространенная неполадка — это протекание воды из-под регулятора. Причин тому бывает несколько:

неплотная буксы или винта кривошипа;
изнашивание резиновых колец;
отсутствие или изнашивание прокладки.

Установить причину неисправности несложно. Нужно снять рукоятку и, открыв воду, посмотреть, в каком месте она протекает. Исправить проблему можно самостоятельно, имея на руках отвертку и разводной ключ. Демонтаж и замена золотникового механизма не требует усилий и специальных знаний, это и является его преимуществом.

Кнопочный тип. Это достаточно прочный и долговечный механизм. Выйти из строя он может только по таким причинам, как:

износ резиновых колец;
поломка пружины переключателя;
изношено кольцо – сальник.

Замену этой конструкции нужно начинать с перекрытия воды вентилями смесителя. Затем необходимо отсоединить кран и шланг душа. После этого можно извлечь механизм, очистить его от загрязнений и заменить негодную деталь. Установка девиатора кнопочного типа также не требует специальных инструментов и доступна неспециалисту.

Картриджный переключатель. Этот механизм ломается очень редко. Наиболее распространенной причиной неисправности становится примесь грязи в водопроводной воде. Ремонт заключается в полной замене девиатора. Сделать это несложно, достаточно выкрутить винт, снять рычаг и достать сломанный картридж. После установки нового элемента спокойно соберите смеситель.

Одна из основных проблем ванно-душевого смесителя — поломка механизма переключения душ-излив. Иногда единственное решение — это покупка нового смесителя. Однако в ряде случаев можно поменять только сам механизм. Как это сделать самостоятельно, мы расскажем в этой статье.

Симптомами поломки механизма переключения душ/излив будут:

невозможность или затруднёное переключение механизма;
одновременная работа, как душа, так и излива смесителя в любом положении переключателя.

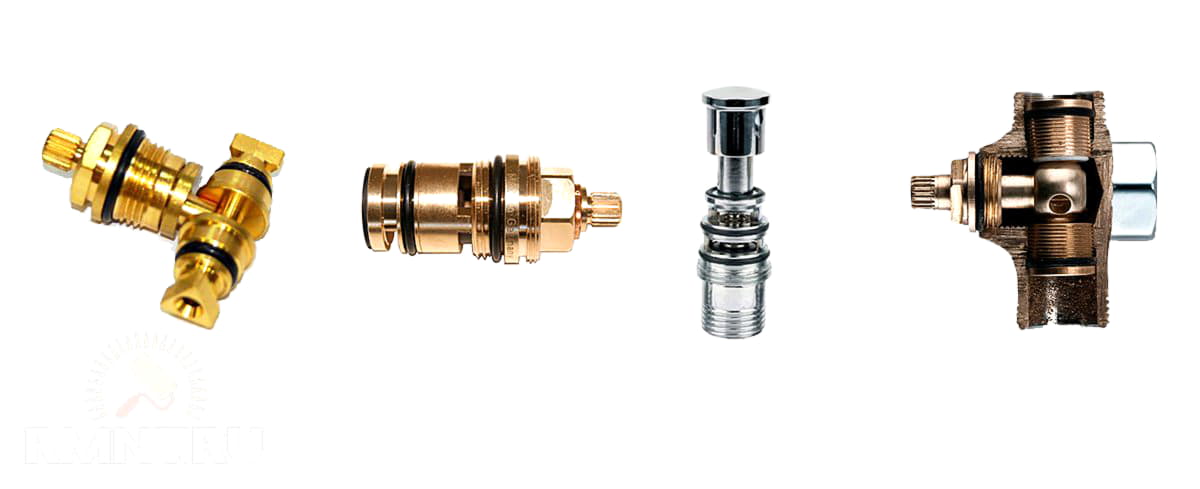

Механизмы переключения душ/излив бывают следующих типов:

эксцентриковые;
картриджные;
буксовые;
шаровые;
в виде отдельного блока (для некоторых видов одноруких смесителей).

Классификации и главные характеристики

Дивертор имеет различия в способе подачи воды в смеситель. Есть несколько способов подачи воды, каждый имеет определенные преимущества и недостатки.

По типу

Основные типы диверторов:

Картриджные – простое устройство, перенаправление потоков воды регулируется рычагом. Недостатком является то, что при поломке не поддается ремонту, поэтому придется полностью заменить. Механизм имеет латунный корпус с хромированным покрытием и керамический картридж. Один из самых дорогих типов диверторов.
Рычажный — большинство смесительных переключателей выглядят как рычаг, который перемещает клапан переключатель между двумя выходными отверстиями для подачи воды в кран или душевой шланг на лейку. Поворачивается рычаг вокруг оси. Механизм считается не очень надежным, поскольку из-за жесткости водопроводной воды на данной модификации появляется известковый налет и ослабляется плотность перекрытия патрубков. Рычажный дивертор, расположенный в собственном корпусе, очень удобен тем, что легко отсоединяется при необходимости профилактической очистки резьбы от известкового налета или же для полной замены узла. При отсоединении узла кран будет работать, а вот вода в душ подаваться не будет.
Кнопочный – изготавливается в двух видах: автоматический и ручной. Очень удобен в использовании, но большей популярностью пользуются автоматические диверторы, поскольку при выключении общей подачи вода механизм автоматически возвращается в исходное положение. Нажимной, то есть кнопочный тип устройства, работает при нажатии кнопки. В данном варианте дивертора применяется шток с манжетами из плотной резины, при переключении которые попеременно открывают патрубки для подачи воды. Устройство встроено в корпусе смесителя и является неотъемлемым узлом конструкции смесителя. При извлечении узла смеситель не работает, поскольку в корпусе открытое отверстие.
Вытяжной – механизм встроен в смесителе и работает по принципу вытягивания кнопки при необходимости переключить воду.

Все варианты диверторов практически являются равноценными — эффективны и удобны в использовании.

По материалам

Дивертор изготавливается со сплавов алюминия и латуни, силумина, керамики.

Силумин имеет большой недостаток, поскольку легко подвергается коррозии, поэтому смесители имеют небольшой срок эксплуатации. Алюминиевые сплавы с латунью, так же как и силумин считается дешевым и не долговечным. Поскольку в сплав для облегчения при обработке добавляется свинец, износостойкость и прочность которого невелика. Механизмы, изготовленные из данных материалов подвержены электрохимической коррозии, этому процессу способствуют перепады температуры подаваемой воды.

Механизмы из чистого сплава алюминия и латуни считаются наиболее качественными и обладают высоким уровнем долговечности, хотя жесткая вода также образует известковые отложения и налет. Хромированные кнопочные смесители служат намного дольше, чем изготовленные по рычажному типу.

Керамические модели смесителей изготовлены из хромированного металла, из керамики изготовлены в них пластины запорной системы. Поскольку запорный механизм максимально загружен при эксплуатации, он быстро выходит из строя, но изготовленный из керамики, он прочен и устойчив к механическому воздействию. Производителем дается гарантия на 50 лет пользования при 300 тысячах переключений. Механизм хорошо переносит гидроудары и другие нагрузки, которые очень быстро разрушают силумин и даже латунь. Поэтому смесители с керамикой самые дорогие в ценовой линейке смесителей из других материалов.

Поскольку жесткая вода на любом материале образует известковые отложения и налет, то для увеличения срока службы керамики необходимо периодически проводить профилактическую чистку механизмов. Это поможет избежать окаменения слоя налета и преждевременного выхода из рабочего состояния.

Производители

Потребители практически единодушно считают смесители болгарского бренда VİDİMA долговечными и качественными, кроме того у них доступная стоимость и высокие эксплуатационные показатели.

Популярностью на потребительском рынке так же пользуются диверторы, произведенные фирмами: финская марка TİMO, российская İDDİS, немецкая KAİSER.Смесители данных компаний отличаются высоким качеством, расширенным ассортиментом и широким диапазоном цен, практически для всех ценовых категорий.

Определение предназначения насадок: из каких материалов они изготовлены

Для реноватора выпускается множество разнообразных насадок, что подтверждает факт того, что этот инструмент называется многофункциональным. Только остается вопрос — как не запутаться в правильности применения соответствующих насадок? На большинстве видов оснастки имеется соответствующее обозначение «Дерево», «Металл» или «Пластик». Здесь становится понятно, для обработки каких материалов они и предназначены. Определить особенности применения соответствующих насадок можно по материалу, из которых они изготовлены:

HCS — такое обозначение на оснастке говорит о том, что изготовлена она из высокоуглеродистой стали, твердость которой составляет 45-48 HRC. Ее еще также называют карбоновой сталью, которая используется для обработки дерева, пластика, ДСП и ДВП материалов.
HSS — быстрорежущая сталь, которая предназначена для работы с материалами повышенной твердости. К таковым относятся мягкие марки стали, алюминий, медь и другие типы цветных металлов. Отличаются от изделий с маркировкой HCS тем, что имеют меньшую толщину, и при этом их прочность в разы выше.
Bi-Metal — биметаллические варианты исполнения насадок предназначены для обработки древесины и стали. Получают такие изделия путем использования высокоуглеродистых HCS и быстрорежущих HSS сталей.
Drywall — устройства для работы по гипсокартону.

На лицевой части насадки для реноваторов могут присутствовать и другие обозначения, например «Wood», что с английского переводится как «Дерево». Если на оснастке стоит маркировка «Hardwood», то это говорит о возможности применения таковых устройств для распиливания твердотельных материалов из дерева и ПВХ.

Подводя итог, следует сделать вывод о том, как правильно выбирать насадки для реноватора. Прежде всего, необходимо ориентироваться на свой тип инструмента. Покупая новые расходные материалы, сравните их хвостовую часть с изделиями, которыми комплектуется инструмент. В крайнем случае, берите с собой инструмент, чтобы убедиться в том, что подбираемая насадка подходит для него. Выбирать их следует также в зависимости от запланированных к выполнению работ. Хотя реноватор и является многофункциональным прибором, но не стоит делать из него болгарку, лобзик и циркулярную пилу. Используйте инструмент в качестве дополнительного к основным приборам, и только так он будет служить вам верой и правдой, выполняя поставленные задачи быстро и эффективно.

Преимущества и недостатки керамического дивертора

Благодаря включению в конструкцию керамики удалось значительно увеличить срок работы устройства до 300 тысяч переключений, чего хватит более чем на 50 лет ежедневного использования. Керамический дивертор рассчитан на повышенную нагрузку, в том числе и при сильных гидроударах. Ход ручки плавный, угол поворота 180 0 .

К недостаткам возможно отнести необходимость возвращать рычаг в исходное положение вручную. Если этого не сделать, то при следующем включении вода пойдет из той трубы, на которой установлен поворотный рукав. А сюрпризы в виде холодного душа в неожиданный момент не всем по душе.

Еще один фактор — стоимость диверторных смесителей. Но учитывая их долговечность, стоит отнестись к данному вопросу философски.

Подводя итог, можно сказать, что ответ на вопрос: «Дивертор — что это такое?» — найден. А также найдены ответы на вопросы о назначении, типах устройства и классификации переключателей. Выбор смесителя для ванной — дело непростое, подходить к нему нужно, опираясь на полученные знания.

При частой смене одной душевой насадки на другую может начать портиться резьба на корпусе душа (любого — не только душа Алексеева), потому что пластик мягче металла. Вы могли бы предложить решение этой проблемы?

Первый способ — используйте дивертор смесителя

Можно подключить два параллельных душа к одному смесителю. Для этого нужно приобрести такую вещь, которая называется дивертор смесителя

(иногда дивертор называютдайвотер ) — часть сместителя, в которой вода переключается с носика на душ. Стоимость такого переключателя душей 800 рублей. Производство Италия – «Fiore».

Готовые примеры установленных диверторов на смесители:

Подсоединяется дивертор

между смесителем и носиком или между смесителем и выходом к душевой лейке. К нему прикручивается еще один душевой шланг, к которому и присоединяется душ. В диверторе есть переключатель, как в смесителе. Установить его — 5 минут работы. И у Вас будет одновременно два душа. Будет очень удобно — включаешь именно ту лейку, которая нужна.

Еще один вариант, требующий комплекта переходников на резьбу 1/2 . Это смесители с одним выходом 1/2 или простые термостаты, например для гигиеничесого душа.

Выглядит переключатель душей (дивертор) вот так. В продаже сейчас самый проверенный вариант — слева.

Если у Вас напор слабый — то квадратный дивертор мы не рекомендуем устанавливать — он создает существенное гидравлическое сопротивление.

Также вы можете приобрести второй душевой шланг увеличенной длины (стандартные шланги 1,50) со встроенным герметичным подшипником – лейка сможет свободно вращаться относительно шланга.

Рекомендуем Вам использовать дополнительный душевой хромированный шланг «Kaiser» или «Elghansa», изменяющейся длины от 1,50 до 1,90 м с подшипником для подключению к дивертеру. Длина шланга изменяется в зависимости от натяжения. Благодаря встроенному герметичному подшипнику – гидромассажная лейка сможет свободно вращаться относительно шланга, предотвращая скручивание. Производство Германия – «Elghansa» Deutsche Wasser Technologien. Гарантия — 5 лет.

Зачем нужен аэратор?

Важным аспектом насадки считается то, что она позволяет экономить воду.

Во-первых, водный поток, проходящий через аэратор, становится как бы мягким, то есть происходит нормализация его мощности, которая всегда постоянна. Это обеспечивает экономию в плане потребления воды. Считается, что через один отдельно взятый кран проходит не менее 15-и литров воды в минуту. В случае же установки аэратора эта ситуация в корне меняется, так как происходит глобальное уменьшение расхода воды (в среднем в 2 раза).

Во-вторых, аэратор позволяет с большим комфортом пользоваться водой за счет изменения качества струи воды, которая перестает бить в одно место, вызывая тем самым появление большого количества брызг. Поток воды, прошедший через аэратор, становится в определенной степени пенным, приобретая мягкость воздействия на все то, куда он попадает. Поэтому приобретается дополнительное удобство, например, при мытье посуды, так как в данном случае практически отсутствуют брызги, а своего рода обволакивающий водный поток эффективно смывает моющее средство как с посуды, так и рук человека.

В-третьих, конструкция аэратора приводит к очищению воды от крупных соединений в виде различного рода отложений, что положительно влияет на качество воды. Также немаловажным обстоятельством является уменьшение хлорных соединений в водном потоке за счет насыщенности его кислородом, так как это создает условия для выветривания таких соединений.

Что такое смесительный дивертор?

Ответить на вопрос, что такое дивертор в смесителе, крайне просто. Это обычный переключатель, с помощью которого выполняется перенаправление потока воды. Механизм устроен довольно просто, но за счет наличия в конструкции трущихся друг о друга деталей и прямого соприкосновения их с водой изделие (особенного низкого качества) быстро выходит из строя. Диверторы различаются:

Типом

Существуют переключатели для душа и излива кухонной мойки. С первым видом изделия потребители знакомы уже очень давно. Оно может быть кнопочным (положение зажать/отжать) и рычажным (положение вверх/вниз). Механизмами первого типа оборудованы фактически все смесители с лейкой для гигиенического душа. Например: новая модель сантехнического оборудования от IDDIS Urban URBSBL2i10. Перемещая дивертор на смесителе в верхнее положение, пользователь включает гигиенический душ, опуская вниз — кран.

Второго типа переключатели появились относительно недавно. Ими снабжаются смесители кухонных моек, которые предусматривают использование фильтров для воды или посудомоечных машин. Принцип действия у всех одинаков.

Функциональностью

Используются двухпозиционные и трехпозиционные диверторы изливов. Первый вид — классический. Второй имеет дополнительную опцию и зачастую применяется исключительно на кухонных смесителях, когда необходимо обеспечить подачу воды в 2 направлениях. Цена 3-позиционных моделей выше — от 950 руб.

Параметрами

Существуют диверторы для смесителя с резьбой ½ и ¾ дюйма. При выборе запасной части этот технический параметр необходимо учитывать обязательно.

Материалами изготовления

Доступными в цене считаются латунные переключатели. Их корпус и внутренние узлы покрывают защитным покрытием — хром, никель (теперь крайне редко используется), эмаль, керамика, цинк, медь. Каждый из вариантов покрытия дивертора обладает своими преимуществами и недостатками. Например: хром обеспечивает высокие гигиенические качества, эмаль долговечна, но боится механических нагрузок, а никель способен вызывать аллергию. Не так давно был предложен потребителям дивертор керамический для смесителя (не полностью весь механизм, а только функциональные пластины) и устройства, выполненные из инновационного полимера POM. Цена переключателей на 30-45% выше классических моделей, но и срок эксплуатации тоже.

Внешними данными

Поскольку дивертор — неотъемлемая часть конструкции смесителя, то его дизайн соответствует внешнему виду крана. Замену рекомендуется выполнять на переключатель соответствующих данных и цветового решения. По мнению потребителей, наибольший выбор диверторов по стилю предлагает Kaiser (Германия). Например: поворотный хромированный механизм в минималистском стиле с резьбой ¾ дюйма. Цена механизма от 680 руб.

Если у вас вышел из строя дивертор для смесителя, купить можно модель любого производителя, главное чтобы она подходила по техническим параметрам к сантехническому оборудованию.

Это интересно: Смеситель Blanco — модели Mida и Fontas, Sora и Trima хром, Daras Silgranit и Klea, отзывы о продукции

Дивертор для смесителя: что такое, устройство и виды, как разобрать и заменить

Рано или поздно смеситель в ванной начинает барахлить. Распространённым симптомом является плохая работа переключателя потока с излива на душевую лейку. Это означает, что из строя вышел дивертор — узел, производящий перенаправление воды на душ и обратно. Если смеситель недорогой, срок его службы достаточно солидный, то проще всего заменить устройство целиком. Но нередко сбои в работе переключателя обнаруживаются через год, а смеситель дорогой и менять его не хочется. Как быть?

Замена переключателя

Замена или небольшой ремонт переключателя производится в случаях, когда смеситель относительно недавно установлен и приобретать новый нецелесообразно. Стоимость узла в несколько раз ниже, чем цена смесителя.

Для того чтобы определиться с выбором — менять только дивертор, или весь смеситель целиком, надо учесть, из чего они сделаны и сколько времени отработали к моменту появления неполадок. Если имеется недорогой образец из слабых материалов, отработавший 5 и более лет, то оптимальным выбором станет полная замена. В других случаях можно обойтись ремонтом одного дивертора.

Прежде всего, понадобится приобрести механизм на замену, для чего лучше всего взять с собой в магазин старый, изношенный механизм, чтобы не ошибиться при выборе.

Как разобрать

Необходимо сразу же отметить, что разборка устройства не представляет особой сложности, но нередко бывает затруднена из-за образовавшихся наслоений, плотно забивающих резьбовые соединения. Порядок демонтажа дивертора определяется типом конструкции. Если устройство имеет собственный корпус и устанавливается как промежуточный элемент на выходном отверстии смесителя, то достаточно лишь отсоединить его и отвинтить душевой шланг и излив. Разобрать дивертор, расположенный в корпусе смесителя, немного сложнее. Порядок действий приведён ниже.

Снять кнопку или рычаг переключателя. Они устанавливаются по-разному, чаще всего надо аккуратно вынуть декоративную пробку, отвинтить фиксирующий винт со штока и снять рычаг. Иногда декоративной пробки не имеется, её роль выполняет сам винт, оформленный в едином стиле с корпусом смесителя. Снять кнопку дивертора

Отвинтить гайку, фиксирующую механизм в корпусе смесителя. Специальная гайка запирает механизм внутри корпуса смесителя

Вынуть механизм (картридж). Когда гайка откручена, механизм легко вынимается

Для эксцентриковых переключателей понадобится отвинтить излив и нижнюю часть, запирающую эксцентрик внутри корпуса. С этим придётся повозиться, так как понадобится обернуть чем-нибудь хромированную деталь и применить газовый ключ

Работа деликатная, а соединение, чаще всего, забито известковыми отложениями, поэтому действовать надо осторожно и аккуратно. После того как эта часть будет отвинчена, эксцентрик свободно извлекается из корпуса

Отвинтив нижнюю часть смесителя, можно достать эксцентрик

После этого надо взять старый механизм и отправиться в магазин, где приобрести новый, такой же. В некоторых случаях серьёзных поломок нет, тогда можно попробовать устранить появившиеся недостатки. Чаще всего приходится очищать налёт, мешающий нормальному перемещению деталей и нарушающий герметичность клапанов.

Как собрать и установить

Сборка и установка дивертора производится в порядке, обратном разборке. Перед началом работ следует очистить все резьбовые соединения от налёта и нанести на них слой сантехнического герметика. Оптимальный вариант — состав «Унипак», не засыхающий со временем и позволяющий отвинтить соединение даже через много лет непрерывного пользования. Также надо заменить все имеющиеся прокладки на новые, если возможно — силиконовые. Они не портятся и не пересыхают от контакта с горячей водой, а срок службы у них намного длительнее.

Дивертор — одна из наиболее хрупких деталей любого смесителя. Специфика работы способствует появлению различных неисправностей, а оперативное их устранение не каждому по плечу. В результате состояние устройства становится окончательно плачевным, требуется замена. Если вовремя обслуживать, очищать механизм от накипи и прочих наслоений, можно существенно продлить срок его службы.

Материал для изготовления девиаторов

Огромное значение имеет материал, из которого сделан девиатор. Обычно переключатели делают из:

латуни;
никеля;
сплава латуни и алюминия.

Наиболее практичным и долговечным считается девиатор, выполненный из латуни с добавлением алюминия. Но и здесь не все так просто. По технологии изготовления латуни необходимо добавка такого токсичного металла, как свинец. Включение в сплав свинца делает латунь более податливой, она легче поддается обработке, что позволяет снизить количество издержек производства. Поэтому совсем отказаться от него нельзя.

Допустимые нормы свинца в латунном сплаве по ГОСТу России – 2,5%, а по европейским нормам — не более 1,7%. Такой состав никак не отразится на качестве и токсичности металла.

Но есть один щекотливый момент. Свинец намного дешевле, и некоторые недобросовестные изготовители, стараясь удешевить производство и снизить стоимость изделий, превышают положенные нормативы.

Если количество свинцовой добавки превышает установленную норму, качество латуни значительно снижается, а соответственно, сделанный из нее механизм будет не только некачественным, но и опасным для здоровья.

Приобретая девиатор для смесителя, обязательно обратите внимание на состав металла, из которого он сделан. Если такой информации нет, задумайтесь над стоимостью механизма

Возможно, прельстившись низкой ценой, вы не сэкономите, а приобретете себе серьезные проблемы

Устройство и принцип работы керамического картриджа

Горячая и холодная вода поступает через водопроводные трубы в картридж. Через отверстия в керамических вставках вода проходит далее и, смешиваясь, выходит через излив.

Керамический картридж для смесителя имеет отличия по форме, размеру и количеству отверстий, находящихся в нижней его части.

Все керамические системы имеют корпус из пластика. Бывают как разборные корпусы, так и не разборные. Разборный представляет собой две части корпуса – нижней и верхней. Герметичность соединения картриджа и смесителя обеспечивают резиновые вставки, которые находятся в нескольких отверстиях нижней части. Держат нижнюю часть корпуса пластиковые заклепки.
Ручка смесителя крепится на шток, который находится внутри конструкции. Нижняя часть стока совмещается с держателем верхнего керамического диска.
Верхний керамический диск управляется штоком, который может вращать и смещать его. Нижний диск фиксирован и находится в нижней части корпуса керамического картриджа.

Смешивание воды и перекрытие потока происходит по такому принципу:

отверстия, имеющиеся на керамических дисках, совмещаются при повороте верхнего диска – таким образом смешивается вода. Смещение верхнего диска приводит к увеличению или уменьшению напора воды на выходе. Перекрытие воды происходит так же.

Картриджи с керамикой несколько отличаются между собой:

Диаметром. Картридж для смесителя 40 мм будет маркироваться как d40 (чаще всего пользуются изделиями с диаметром 35 и 40 мм)
Посадочной частью (покупая новый картридж, лучше взять с собой старый – для образца).
Длиной штока.

Какой бы тип картриджа для смесителя не был выбран, каждый из них требует установки системы очистки в виде фильтра на трубы водопровода. Это обеспечит длительный срок службы конструкции, поскольку самая распространенная причина поломки – засорение песчинками или другими мелкими частицами, содержащимися в водопроводной воде. Производителями современных смесителей предусмотрена встроенная система фильтрации.

Конструкция смесителя

Картридж с керамикой является, по сути, разборной конструкцией, однако ремонту не подлежит. Найти и подобрать отдельные составляющие довольно сложная задача, купить новый и проще, и дешевле.

Проблемы, которые могут возникнуть в процессе эксплуатации, как правило, связаны с износом подвижных пластиковых деталей. Такое повреждение приводит к тому, что детали прилегают друг к другу не плотно, в связи с этим возникает утечка воды. В иных случаях может произойти износ самих керамических пластин.

Если конструкция смесителя не предусматривает наличие фильтра для очистки воды, то выйти из строя керамический картридж может из-за попадания в него песчинок и крупных частиц.
