Как выпрямить провод от наушников: вручную, грузилом

Чаще всего встречается расцветка

  • земля (общий) — желтый (золотой)
  • левый — синий (зеленый)
  • правый — красный

Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.

Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.

Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.

Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.

Итак, проводки скручены, наушники поют — на лице улыбка)

Алгоритм ремонта

Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом. Рассмотрим весь процесс поэтапно.

  1. Бокорезами откусываем штекер, отступив от него на 2-3 см.
  2. Достаем из запаянного разъема штекер наушников и отрезок старого провода — для этого просто разрезаем оболочку по шву острым монтажным ножом.

Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.


Отрезанный провод, ведущий к наушникам, освобождаем от лакового покрытия, зачищаем и лудим кончики провода, заземление каждого канала соединяем вместе.

Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

Берем старую ручку, разбираем ее и используем только наконечник — из него будем делать новый корпус для разобранного нами штекера.
Откусываем бокорезами нужной длины термоусадочную трубку, которая вместо изоленты будет предохранять провода от резкого перегиба на самом выходе из нового штекера.
На провод одеваем будущий корпус, затем трубку, приступаем к окончательному монтажу. Как припаять провода, чтобы ничего не напутать? Для этого есть сделанная ранее фотография.
Прежде, чем все запаковать в трубку с термоусадкой, делаем проверку — надеваем наушники, щупами мультиметра поочередно касаемся контактов разных каналов, при этом должны слышаться шорохи или щелчки. Можно попробовать воткнуть незавершенную конструкцию в разъем телефона и включить радио. Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал.
При положительном результате проверки надеваем на место пайки трубку и при помощи открытого огня зажигалки «обжимаем» ее, чтобы она прочно охватила открытую часть штекера, как показано на фото.
Разводим несколько капель эпоксидки, наносим ее на трубку, одеваем корпус, и откладываем все на несколько часов для полной полимеризации компонентов.

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.

3. Чертежная кнопка или булавка

Если вы хотите более простой подход, можно использовать чертёжную кнопку или чертежный штифт. Это требует, чтобы у точки был небольшой изгиб, поэтому вам может понадобиться взять молоток и нанести несколько быстрых ударов. Вы должны в конечном итоге иметь вид «L» формы в точке канцелярской кнопки или булавки.

Держа устройство в одной руке, возьмите чертёжную кнопку и вставьте ее в гнездо для наушников. Сделайте это так, чтобы острие канцелярской кнопки касалось пластиковой части разъема, затем одновременно надавите на него и поверните. Изогнутая точка должна слегка зарыться в пробку. Если вы уверены, что у вас достаточно покупки, вытащите мусор из телефона.

Как отремонтировать штекер наушников

Если проблема не в разрыве жил, а в нарушении их контакта со штекером, без паяльника не обойтись. Для работы потребуются:

  • паяльник;
  • изолента;
  • канцелярский нож;
  • припой.

Первое, что нужно сделать – это зачистить штекер от полимерной изоляции. При этом не следует торопиться отсоединять жилы. Необходимо запомнить их расположение. Это очень легко сделать, поскольку каждая жила имеет свой цвет:

  • медный – «земля»;
  • красный – правый канал;
  • синий (иногда зеленый) – левый канал;
  • черный – микрофон.

Каждая жила имеет свой цвет. Это позволяет запомнить, какая куда крепится.

Затем все контакты отсоединяют от штекера (даже целые). После этого посадочные места для них тщательно зачищают канцелярским ножом и припаивают туда жилы.

Штекер с припаянными к нему проводками заматывают изолентой в несколько слоев. При этом нельзя допускать, чтобы жилы контактировали между собой участками, на которых отсутствует изоляция.

Нужно отметить, что в большинстве случаев припаивать провод к старому нецелесообразно. Конструкция в результате такой работы получается довольно ненадежная – велик риск повторного обрыва. Гораздо проще отрезать старый штекер, а на его место поставить новый, благо стоят эти комплектующие недорого и приобрести их можно почти в любом магазине электроники. Правда, в этом случае несколько уменьшится общая длина провода наушников. Но ее сокращение на 2 – 3 сантиметра некритично – ими вполне можно пожертвовать.

Гораздо целесообразнее не чинить старый штекер, а установить на его место новый.

Процедура установки нового штекера принципиально не отличается от описанной выше процедуры починки старого. Единственная разница в том, что перед началом работы надо не счищать изоляцию, а снять небольшой пластиковый кожух (обычно от откручивается). Заматывать жилы изолентой внутри не надо. Для предотвращения их соприкосновения сменные штекеры имеют пластиковую проставку цилиндрической формы, которую размещают под кожухом.

2. 7 лайфхаков, которые продлят жизнь вашим наушникам

Не допускать натяжения и перегиба кабеля в слабых местах. Если вы используете в качестве источника телефон и носите его в кармане, предпочтительным будет Г-образный джек (или изогнутый под 45 градусов). Однако, если разъём для наушников у вас всегда находится строго сверху, а телефон не «вертится» в кармане, то логичнее использовать прямой джек – меньше перегибов, меньше натяжение. Не стоит носить телефон так, чтобы разъём для наушников был снизу, даже если джек Г-образный. Лучше пусть будет сбоку или сверху (для прямого разъёма).
1.1 Для снижения давления на места соединения корпусов наушников и кабеля хорошо подходит клипса (прицепляем провод к одежде так, чтобы он был не внатяг) или заушный тип ношения.
1.2 Не стоит постоянно доставать телефон с подключёнными наушниками из кармана. Это тоже добавляет нагрузки на кабель. Лучше приобрести гарнитуру с пультом управления или составить плейлист так, чтобы часто не переключать треки.

Нужно правильно хранить наушники. Лучше всего в твёрдом кейсе. При этом сворачивать кабель стоит аккуратно, чтобы не слабые места не оставались в напряжении. И уж конечно не стоит бросать наушники в карман в состоянии «как попало». Оставлять их на хранение подключёнными к телефону тоже не стоит. Если у вас нет кейса или чехла (и вы принципиально не хотите его приобретать), можно аккуратно намотать наушники на ладонь, а когда останется около 20 сантиметров кабеля, обмотать его вокруг образовавшихся петель. Так мы снижаем напряжения во всех слабых местах и не даём наушникам смотаться в «гордиев узел».
2.1 К «большим» (полноразмерным и накладным) наушникам это также относится. Но с нюансами. Не стоит наматывать кабель вокруг оголовья. Лучше всего, опять же, кейс и аккуратно свёрнутый провод. Если вы храните наушники дома на подставке, лучше всего, чтобы провод не висел свободно, особенно, если он тяжёлый.

Не выдёргивать наушники из ушей или телефона за провод. Вообще резкие движения не идут на пользу кабелю, особенно, если это «маленькие» наушники с тонким проводом. Из ушей такие наушники стоит вынимать только за корпусы, а из источника – за штекер.

Носить провод от наушников под одеждой. Даже летом, хотя бы под футболкой. Это устранит вероятность зацепиться кабелем за что-нибудь или кого-нибудь. Ведь в переполненной маршрутке, например, очень просто задеть кабелем за соседа (сумку, например). Не заметите вовремя – можно и провод порвать и с окружающими поругаться.

Берегите наушники от холода и температурных перепадов

Зимой носить провод под одеждой особенно важно, на морозе он теряет гибкость, а длительное воздействие низких температур может привести к повышению хрупкости медных жил, что может повлечь за собой их перелом. Вкладыши или «затычки» также лучше носить под шапкой, чтобы и динамики «не мёрзли».

Не включайте наушники, когда на источнике уже играет музыка

Если вспомнить распиновку современных джеков, то становится понятно, что сначала «в контакт входит» клемма для левого наушника, на который кратковременно подаётся сигнал, мощность которого рассчитана на 2 наушника. Да, это очень короткий промежуток времени, но если делать так постоянно, можно серьёзно повредить левый излучатель. Особенно, если вы используете усилитель или качественный плеер. Не стоит и отключать штекер, пока играет музыка. В таком случае тоже создаются кратковременные нежелательные нагрузки на излучатели.

Не спите в наушниках. Мало того, что проводом можно и «придушиться» знатно, так ещё и перегибы во всех слабых местах просто неизбежны. Если вы, конечно, не спите абсолютно неподвижно.

Однако, нельзя забывать о том, что мы живём в эпоху потребления, а производителям не выгодно, чтобы их товар работал очень долго. Они всё время, собственно, производят свои продукты, им нужен спрос. А если работает уже купленная пара наушников, кто будет покупать новую? Особенно это заметно в нише недорогой техники, в том числе и наушников. Более качественные модели всё-таки могут прослужить подольше.

  • ТОП-15: Лучшие бюджетные наушники до 100$
  • ТОП-5: Самых дорогих наушников
  • ТОП-10: Лучших проводных наушников
  • ТОП 15: Лучшие наушники для телефона
  • ТОП-15: Лучших вакуумных наушников
  • ТОП-10: Лучших наушников вкладышей
  • ТОП-10: Лучшие накладные наушники
  • ТОП-5: Полноразмерных наушников
  • Как правильно надевать и носить наушники
  • Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
  • Что делать, если наушники попали в воду
  • Как правильно сделать прогрев наушников
  • Как увеличить громкость наушников

ГлавнаяИнструкции

Убедитесь, что ваши наушники не сломаны

Самая очевидная причина. Вполне возможно, что с наушниками ничего не случилось, и проблема не в них. Это можно легко проверить. просто подключив наушники к другому устройству. Не обязательно к смартфону, это может быть ноутбук, телевизор или любое другое устройство с 3,5-мм разъемом на борту.

Если вы не слышите звук при использовании наушников с другим устройством, то вы обнаружили проблему.

Просто замените свои наушники. В случае, если они работают с другим устройством, причина в чем-то другом. Это означает, что вам нужно попробовать одно из других решений, перечисленных ниже.

Также рекомендуется подключить к вашему смартфону другую пару наушников, чтобы убедиться, что они работают. Хоть это и редкость, по-прежнему существует вероятность, что они могут быть несовместимы с вашим смартфоном по какой-то причине, но работают с различными другими устройствами.

К примеру, 5-пиновые наушники могут не работать в смартфонах, в которых установлен 3-пиновый разъем мини-джек.

Как исправить повреждение мембраны и засорение канала

Если в наушниках при воспроизведении возникают посторонние звуки, скорее всего, дело в деформации мембраны. Чтобы ее починить, потребуется выполнить следующие действия:

  • разобрать корпус наушников;
  • визуально изучить мембрану;
  • если она имеет вмятины, аккуратно выпрямить их иголкой или зубочисткой;
  • удалить все частички грязи, находящиеся на мембране.

После этого звук должен нормализоваться.

Если после вскрытия выяснилось, что мембрана полностью или частично оторвана от корпуса динамика, устройство лучше отправить в утиль. Конечно, ее можно попробовать приклеить. Но главная сложность в том, что это надо сделать идеально ровно. В противном случае посторонние призвуки никуда не денутся.

Если мембрана полностью или частично оторвана, наушники лучше заменить.

Если не хочется менять наушники целиком, можно поставить новые динамики. Для этого нужно:

  • вскрыть корпуса;
  • отпаять контакты динамиков;
  • припаять жилы к новым;
  • разместить их в корпусах;
  • собрать корпуса в обратном порядке.

Место соединения корпуса и динамика лучше промазать клеем «Момент». Так он будет лучше держаться. Также это предотвратит появление посторонних призвуков. Новые динамики можно приобрести в магазинах электрозапчастей, а также заказать на AliExpress.

На «вкладышах» распространена другая проблема – засорение канала. Он достаточно узкий, поэтому часто забивается пылью или ушной серой. Их удаляют с помощью тонкой иголки. Зубочистка здесь не подойдет – она с трудом проходит в канал.

4. Зубочистка и горячий клей

Ищете какой-то другой объект, который достаточно мал, чтобы поместиться в разъем для наушников вашего телефона?

Попробуй зубочистку; пластик или деревянный, либо в порядке. Просто убедитесь, что он узкий и достаточно длинный, чтобы достать до гнезда и соединить с потерянным куском штекера наушников. Затем нанесите небольшое количество горячего клея на конец и немного подождите, пока он немного остынет.

Аккуратно вставьте в гнездо для наушников и соприкасайтесь с мусором. Подождите, пока клей остынет и высохнет, затем удалите. Если все прошло по плану, недостающий кусок будет удален!

Проверяем на качество


По завершении операции нам нужно проверить работоспособность отремонтированных наушников. Подключаем их к любому плееру, смартфону или стереосистеме и включаем музыку. Теперь от случайных прикосновений к кабелю никаких слышимых последствий не должно проявляться, так что нам остается только радоваться результату.

Как устроен контактный штекер

Перед тем, как приступить к пайке, полезно изучить конструкцию контактного штекера стереонаушников. Внизу предлагаем ее схематичное изображение. Кабель наушников содержит три провода: правый канал (обычно красного цвета), левый канал (зеленый, белый или желтый) и заземление (в нашем случае цвета меди).


На штекерах мононаушников разделение на правый-левый канал отсутствует. В зависимости от штекера контакты для пайки будут разной площади. Постарайтесь во время пайки не создавать электрических соединений между контактами, особенно с землей, иначе при подключении наушников к устройству произойдет короткое замыкание и они могут выйти из строя. Поэтому оголять концы кабелей (см. п. 2) ни в коем случае нельзя больше, чем нужно для пайки.

Как починить миниджек на наушниках без паяльника?

Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.

В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).

Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.

Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.

Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.

Такой способ вполне надёжен для дальнейшей эксплуатации.

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Неисправности дужек наушников или штанги микрофона

Сломанную дужку наушника довольно легко восстановить, используя тонкую пластинку металла, маленькие винты, эпоксидный клей и дрель.

В случае же с ремонтом штанги микрофона надо понимать, что полный функционал воссоздать сложно, но зафиксировать в неподвижном положении не составит труда. Понадобится провод диаметром 0,7–0,8 мм, дрель и термоустойчивый клей

Обратите внимание, что при склеивании вы можете смочить руки водой, и тогда у вас получится придать новой детали нужную форму

Поскольку в магазине продаётся огромное количество наушников от различных производителей, вы можете столкнуться с поломками, не описанными выше. Главное — не паниковать, а подумать, что в данной ситуации можно сделать своими руками.

Проверьте настройки звука и перезапустите устройство

Также есть вероятность, что проблема не связана с гнездом или наушниками, которые вы используете, а с настройками звука устройства. Просто откройте настройки звука на вашем устройстве и проверьте уровень громкости, а также любые другие настройки, которые могут его отключить.

Обычно на смартфоне не так много настроек, поэтому вы сразу должны найти причину. Если есть, то есть.

Если все, кажется, в порядке, есть еще одно простое решение, которое вы можете попробовать -— просто перезагрузите  ваше устройство. Иногда это может решить множество проблем, связанных с программным обеспечением смартфона, и занимает меньше минуты. Просто нажмите и удерживайте кнопку питания, выберите параметр перезапуска.

Также рекомендуем установить программу Sound About, обычно она сразу решает проблему.

Как припаять провод к динамику наушника

Когда проводок обрывается около наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Как починить провод наушников с микрофоном?

Гарнитура не имеет принципиальных отличий от стандартной системы. Единственное отличие в штекере – 3 контакта как в обычных наушниках и 4-ый для микрофона. 4-х контактный Jack 3,5mm имеет два стандарта:

M- и M+ это контакты микрофона. Три остальных: G — земля, R — правый, L — левый. Это стандартные цвета, используемые производителями для отличия проводов.

Действуйте по схеме описанной во втором разделе статьи. Для очистки проводов от изоляции можно воспользоваться свечой или зажигалкой. Высокая температура расплавит пластиковую оплетку и защитный лак.

Ремонт наушников — как припаять штекер к наушникам

Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.

Описываемый метод предполагает как минимум наличие паяльника. О том как починить наушники безе паяльника читайте: Ремонт наушников голыми руками, без паяльника!

Специально для этой статьи было снято видео в котором показан весь процесс ремонта наушников :

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно

Избитый и ограбленный миллиардер, глава Формулы 1 снялся таким в рекламе

Вышла ржачная и крутая реклама часов Hublot.

Почему ржачная? Потому что, явно, с юмором у Берни Экклестоуна все в порядке и мощная самоирония, несомненно, присутствует.

На тот момент ему было уже за 80, он миллиардер, глава Формулы 1, человек статусный, уважаемый.

На него напали и ограбили во время выхода из офиса, отобрали часы Hublot.

Насколько известно, он вроде как сам позвонил в Hublot и предложил им сделать такую рекламу со слоганом “Что может сделать человек за часы Hublot?” и своим побитым лицом с фингалом =)

P.S. По различным поискам оказалось фигурирует 2010 год)) Не понятно, почему именно сейчас это резко в соц сетях стало обсуждаться)

Выяснение причин, вызвавших поломку наушников

Самая вероятная причина, которая может привести к поломке – это последствия от перетирания провода внутри соединяющего кабеля, вызванные из-за частых перегибов. Зачастую это возникает в одних и тех же местах: возле соединения провода и наушника либо в месте соединения провода и штекера. В некоторых случаях повреждаются жилы внутри кабеля, но это может произойти после по причине разовых механических воздействий, то есть кабель был чем-то пережат, например, дверьми или ящиком.

Узнать неработоспособность конкретного наушника достаточно просто. Если включить музыку, то динамик поврежденного из них будет молчать.

Если жилы проводов были перетерты не полностью, то для определения места обрыва можно использовать мультиметр. Для этого нужно провести измерение величины сопротивления у общего провода и провода, который идет к поврежденному динамику. Чтобы определить место излома нужно замерять показания тестера, изменяя пространственное положение провода. Если контакты не нарушены, то, независимо от того, как крутить провод, показатели сопротивлений, которые отражаются мультиметром будут иметь постоянное значение. Иной эффект можно наблюдать, если кабель перетерт частично: цифры на приборе будут изменяться при малейшем отклонении провода от того положения ,в котором он был первоначально.

В теории можно использовать даже так называемые народные методы

То есть для обнаружения наушника с неисправными контактами нужно обратить внимание на наличие характерного треска в динамике, который раздается в случае раскачивания провода

Искать неисправность в наушнике стоит проводя рукой и изгибая провод сверху-вниз, то есть от места входа провода в наушник до самого штекера. Наиболее характерными местами поломки являются участки соединений проводов и других элементов. Если вы знаете расположение неисправного канала и разбираете место соединения проводов и динамиков, то вероятнее всего сможете точно обнаружить неисправное место.

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Подготовка к ремонту

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Сталкивались с такой проблемой?

ДаНет

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

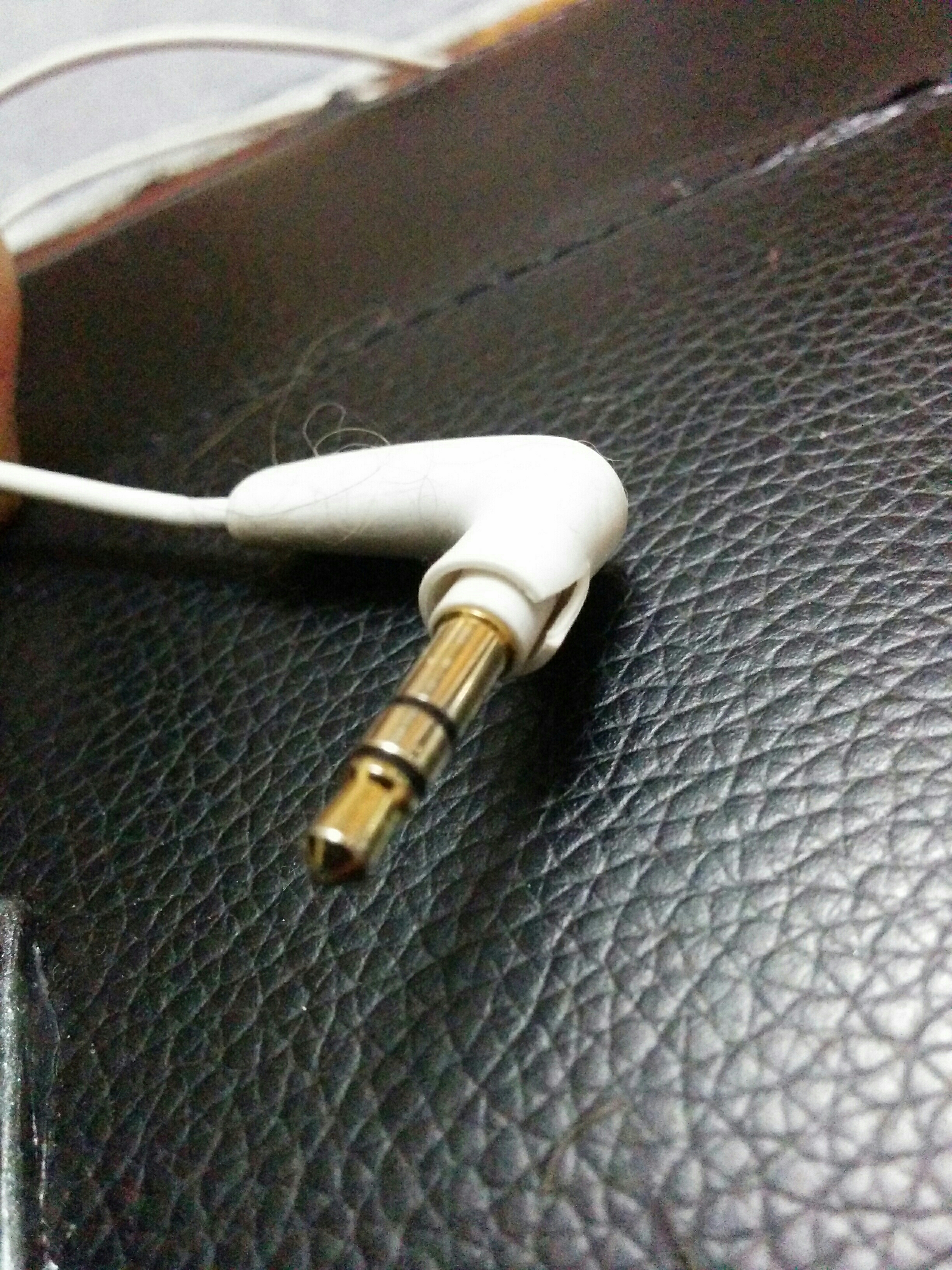

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-H1) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами
