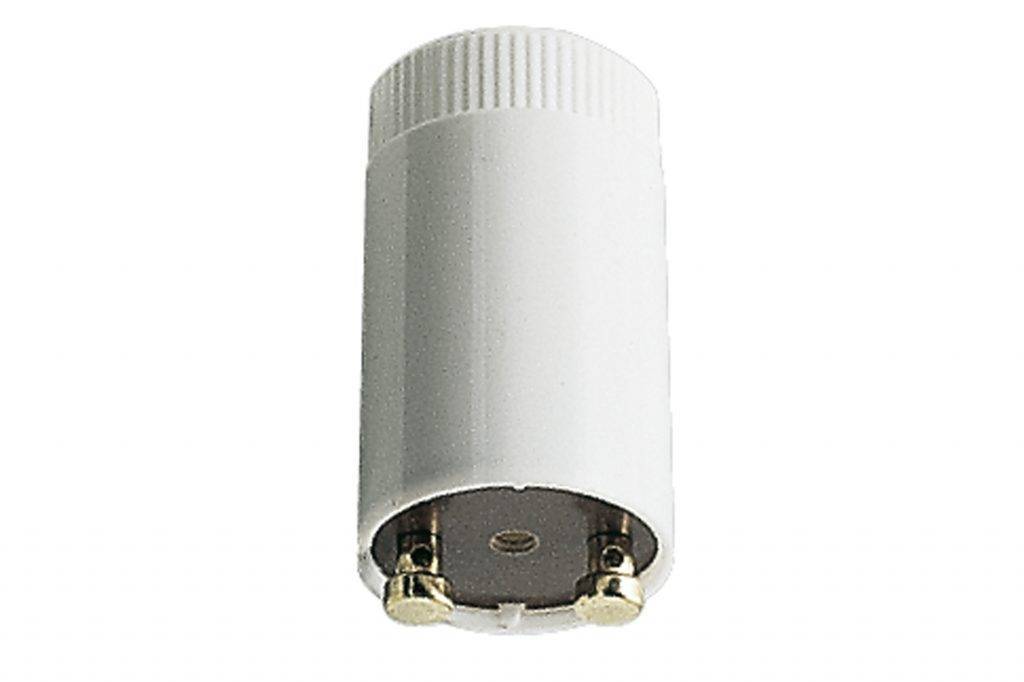

Стартер для люминесцентных ламп: устройство, принцип работы, маркировка + тонкости выбора

Характеристики и маркировка

Для определения характеристик данных приспособлений, выделяются следующие их основные параметры:

  1. Срок службы устройств. Phillips и Osram занимают лидирующие позиции в данной отрасли во многом благодаря тому, что их товар обладает наилучшими показателями по данному критерию. Данные компании дают гарантии, что пускатели смогут выдержать не менее 6000 повторений процедуры включения, но конкретная цифра определяется зачастую и сторонними факторами, такими как параметры напряжения в питающей электросети и другими.
  2. Рабочий температурный режим, данная характеристика регламентируется соответствующим ГОСТом, который предусматривает диапазон в рамках от +5°C до +55°C. В ряде случаев возникают потребности в подключении источников освещения в иных температурных условиях, для этого необходимо будет приобрести и задействовать в схеме специальные разновидности пускателей, которые стоят значительно дороже.
  3. Затраты времени, которые требуются для полноценного прогрева катодов. Этот показатель также определяет продолжительность периода, на протяжении которого биметаллические электроды будут находиться в замкнутом состоянии. Данная характеристика может значительно различаться у приспособлений, выпущенных разными фирмами-производителями.
  4. Разновидность конденсатора, который был задействован в конструкции пускателя. Отечественные производители зачастую изготавливают данные элементы из фольги, что является устаревшей технологией, но позволяет в значительной степени снизить итоговую цену готового стартера. Допускается возможность эксплуатации пускателя вообще без конденсатора, но срок службы в таком случае значительно снизится, поскольку электроды довольно скоро начнут плавиться.
  5. Номинальное напряжение. Необходимо всегда проверять соответствие данной характеристики, поскольку внедрение пускателя, рассчитанного на 127В, в электросеть на 220В способно вывести из строя всю систему.

Маркировка данных приспособлений отечественного производства осуществляется в соответствии с принятыми ГОСТами:

  1. Буква «С» обозначает, что данное устройство по своей конструкции является стартером.
  2. Цифры, которые указываются перед «С», например, 60, 90 или 120, являются обозначением мощности ламп, для которых предназначено конкретное приспособление.
  3. Цифры, указанные после маркировки «С», например, 127 или 220, являются обозначением параметров рабочего напряжения.

В качестве наглядного примера можно привести маркировку: 90С-200. Она свидетельствует, что устройство является стартером, предназначенным для ламп дневного света с параметром мощности 90Вт и рабочим напряжением 220В.

При этом, маркировка, используемая большинством зарубежных изготовителей, может значительно отличаться от принятого отечественного образца, чаще всего она осуществляется по следующему принципу:

  1. Обозначения S10, ST111 и FS-U свидетельствуют о том, что пускатель предназначен для ламп с мощностью в диапазоне 4-80Вт и напряжением 220В.
  2. Обозначения S2, FS-2 и ST151 информирует о том, что пускатель предназначен для ламп с мощностью 22Вт или ниже и рабочим напряжением 127В.

Конденсатор в работе устройства

Этот элемент конструкции поддерживает стабильную работу стартера. Пускатель и конденсатор взаимосвязаны. Основные функции прибора:

  • уменьшение интенсивности помех, которые возникают вследствие размыкания и смыкания стартерных электродов;
  • увеличение продолжительности импульса, возникающего во время размыкания электродов;
  • предотвращение возможности спаивания электродов, возможное вследствие большого значения импульсного напряжения.

Основное отличие конденсаторов заключается в их емкости. Чаще применяются устройства с емкостью в 0,003–0,1 мкФ.

Стартеры различных типов и модификаций конструктивно схожи. Зная основу их устройства, при необходимости пользователь сможет легко проверить и работоспособность.

Какие маркировки бывают

На данный момент времени стартеры, предназначенные для ламп дневного света, могут различаться между собой по техническим параметрам выпрямления, а также размерами. В связи с этим существуют следующая маркировка данного типа деталей:

  • S2. Стартер S2 подходит для цоколей 2Р. Технические характеристики в данной ситуации по параметру выпрямления не превышает 2,5 мк;
  • S10. Такие детали подходят для цоколей 3Р.

На сегодняшний день стартеры отличаются по параметру выпрямления и размеру. Для цоколей 2Р имеются модели с пометкой S2. Также следует отметить, что показатель выпрямления в этом случае не превышает 2,5 мк. Дополнительно имеются устройства с пометкой S10. Предназначены они исключительно под цоколи 3Р. Маркировка стартеров для ламп дневного света всегда указана на корпусе модели.

Маркировка отечественных и зарубежных производителей отличается друг от друга. По ГОСТу действующему в РФ цифры (буквы) маркировки соответствуют:

  • 1-я – 60/90/120 – мощность подключаемой лампы;
  • 2-я – «С» – информирует что это «стартер»;
  • 3-я – 220/127 – напряжение питания лампы.

Для зарубежных аналогов для ламп мощностью от 4,0 до 80,0 Вт и напряжением 220 В применяются обозначения – S10, FS-U, ST111, а напряжением 127 В и мощностью до 22 Вт – S2, FS-2, ST151.

ЧИТАТЬ ДАЛЕЕ: Вытяжка с рециркуляцией устройство вытяжного типа и вентиляции

Для определения характеристик данных приспособлений, выделяются следующие их основные параметры:

  1. Срок службы устройств. Phillips и Osram занимают лидирующие позиции в данной отрасли во многом благодаря тому, что их товар обладает наилучшими показателями по данному критерию. Данные компании дают гарантии, что пускатели смогут выдержать не менее 6000 повторений процедуры включения, но конкретная цифра определяется зачастую и сторонними факторами, такими как параметры напряжения в питающей электросети и другими.
  2. Рабочий температурный режим, данная характеристика регламентируется соответствующим ГОСТом, который предусматривает диапазон в рамках от 5°C до 55°C. В ряде случаев возникают потребности в подключении источников освещения в иных температурных условиях, для этого необходимо будет приобрести и задействовать в схеме специальные разновидности пускателей, которые стоят значительно дороже.
  3. Затраты времени, которые требуются для полноценного прогрева катодов. Этот показатель также определяет продолжительность периода, на протяжении которого биметаллические электроды будут находиться в замкнутом состоянии. Данная характеристика может значительно различаться у приспособлений, выпущенных разными фирмами-производителями.
  4. Разновидность конденсатора, который был задействован в конструкции пускателя. Отечественные производители зачастую изготавливают данные элементы из фольги, что является устаревшей технологией, но позволяет в значительной степени снизить итоговую цену готового стартера. Допускается возможность эксплуатации пускателя вообще без конденсатора, но срок службы в таком случае значительно снизится, поскольку электроды довольно скоро начнут плавиться.
  5. Номинальное напряжение. Необходимо всегда проверять соответствие данной характеристики, поскольку внедрение пускателя, рассчитанного на 127В, в электросеть на 220В способно вывести из строя всю систему.

Маркировка данных приспособлений отечественного производства осуществляется в соответствии с принятыми ГОСТами:

  1. Буква «С» обозначает, что данное устройство по своей конструкции является стартером.
  2. Цифры, которые указываются перед «С», например, 60, 90 или 120, являются обозначением мощности ламп, для которых предназначено конкретное приспособление.
  3. Цифры, указанные после маркировки «С», например, 127 или 220, являются обозначением параметров рабочего напряжения.

При этом, маркировка, используемая большинством зарубежных изготовителей, может значительно отличаться от принятого отечественного образца, чаще всего она осуществляется по следующему принципу:

  1. Обозначения S10, ST111 и FS-U свидетельствуют о том, что пускатель предназначен для ламп с мощностью в диапазоне 4-80Вт и напряжением 220В.
  2. Обозначения S2, FS-2 и ST151 информирует о том, что пускатель предназначен для ламп с мощностью 22Вт или ниже и рабочим напряжением 127В.

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

  1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
  2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
  3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
  4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
  5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
  6. Тип конденсатора.

Основа маркировки по ГОСТу:

  1. Буква «С» — стартер.
  2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
  3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

  1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
  2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Устройства S10

Стартеры данного типа в основном изготавливает фирма «Евросвет». Если верить отзывам покупателей, то корпуса у них способны переносить даже экстремально высокие температуры. Однако к повышенной влажности они довольно чувствительны. Непосредственно коэффициент выпрямления колеблется в районе 3,5 мк. В данном случае показатель индуктивности не превышает 5 Гн.

Если говорить про конструктивные особенности, то следует отметить, что дроссели применяются с тлеющим разрядом. Однако в данном случае многое зависит от мощности лампы. Если говорить про модели на 20 В, то у них в качестве газа используется неон. Балласты для таких устройств подходят только электромагнитного типа. Показатель отказов зависит исключительно от качества конденсатора. Чаще всего он встречаются проходного типа. Емкость конденсаторов колеблется в районе 6,5 пФ. Стоит хороший стартер для ламп дневного света данного типа около 40 руб.

Зажигание пускового аппарата

Процесс испускания свечения начинается при условии, что катод источника света подогрет до нужного состояния

Кроме того, важно, чтобы уровень приложенного к катоду тока при возвратном движении биметаллической пластины стартера был высоким, так как, в противном случае, в дросселе не возникнет высоковольтный импульс достаточной интенсивности. Если эти условия не выполнены, светильник не включится

Принцип работы газоразрядных ламп предполагает автоматическое повторение начального этапа процесса включения (момент размыкания электродов стартера). Происходит это до того момента, пока светильник не начнет работать. Конечно, многочисленные попытки зажечь лампу сказываются на продолжительности ее работы.

Конденсатор в работе устройства

Конденсатор обеспечивает стабильность работы устройства. Главное назначение – борьба с радиопомехами, возникающими при замыкании цепи (контакте электродов). Также необходим он для стабилизации импульсов тлеющих зарядов.

Для стандартных лампочек применяются установки емкостью до 0,1 микрофарад. При отсутствии в схеме подключения этого элемента, напряжение в цепи будет непрерывно возрастать до критических значений. Конденсатор, включенный параллельно в цепь с электродами, исключает залипание электродов, которое может возникнуть во время образования электронной дуги, т.е. гасит ее.

Конденсатор люминесцентной лампочки

Устройство стартеров и дросселей и принцип их работы

Стартер состоит из небольшой стеклянной колбы, заполненной газом. Колба размещается внутри металлического или пластикового корпуса. На нижней стороне стартера имеются два электрода, которые непосредственно вступают в контакт с проводами лампы во время работы. Сверху стартера иногда бывает окошко. Стартеры часто выходят из строя, но их очень легко заменить, потому что они съемные.

Дроссель представляет собой катушку в металлической оболочке. По мощности устанавливается такой же, как и сама лампа. Без дросселя лампа не будет работать. Дроссель поджигает находящиеся в лампе пары ртути и ограничивает подачу тока. Дроссель стабилизирует напряжение в сети, если оно выше номинального.

Принцип работы стартера и дросселя заключается в том, что один элемент (стартер) запускает в работу электроды, а дроссель поддерживает эту работу. При включении тока в цепи первым включается стартер. Он прогревает электроды, увеличивается подача тока на прибор, нагревается биметаллическая пластина стартера. После того, как электроды прогрелись, контакт размыкается, и ток передается на дроссель. Некоторое время дроссель накапливает напряжение, газ в колбе пробивается, и лампа загорается.

При работе ток равномерно распределяется между дросселем и лампой, что обеспечивается стабильную работу даже при условии повышенного напряжения. Дроссель не расходует энергию на себя, он всего лишь накапливает ее и преобразовывает.

Без стартера, в основном, невозможно включение лампы, использующей определенные дроссели. Она просто не загорится. Тогда как при дальнейшей работе лампы стартер не нужен. Можно даже вытащить его, если необходимо, и проверить его или заменить во время работы лампы. Но последующее включение потребует наличия стартера. Также возможна работа лампы без стартера, напрямую. В таком случае лампа зажигается путем холодного старта, что значительно снижает срок ее службы. Дроссель обеспечивает работу лампы. Без него лампа работать не будет.

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

  1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
  2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
  3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
  4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
  5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
  6. Тип конденсатора.

Основа маркировки по ГОСТу:

  1. Буква «С» — стартер.
  2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
  3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

  1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
  2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Выявление неполадок и их устранение

ЛДС неисправна в таких случаях:

  • не включается;
  • временно мерцает перед включением;
  • долго мерцает, но не включается;
  • гудит;
  • мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Как проверить дроссель люминесцентного светильника

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

  • гудение осветительного прибора;
  • лампа включается и через время гаснет, темнея по краям;
  • ЛДС перегревается;
  • внутри трубки появляются “змейки”;
  • светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Как проверить стартер

Если светильник стал мерцать сразу после включения, но при этом так и не загорелся – вышел из строя стартер. Выполнить его прозвонку отдельно от ЛДС не получится, так как без напряжения его контакты являются разомкнутыми.

Проверка исправности стартера возможна другим методом – последовательно подсоединив его с лампой накаливания к стандартной электросети.

Основная причина выхода из строя – биметаллическая пластина сильно изнашивается.

Как проверить ёмкость конденсатора тестером

Если конденсатор ЛДС неисправен, её показатель КПД уменьшается до 35-40%. Для осветительных приборов с мощностью не более 40 Вт вполне достаточно конденсатора с ёмкостью 4,5 мкФ. Если она меньше данной нормы, КПД будет уменьшено, если больше – освещение будет мигать.

Схема, как устройства работают при запуске лампы

Алгоритм зажигания лампочки и роль пускового прибора в ее работе представлены на схеме:

  • после подачи электротока на светильник, в работу включается пусковой аппарат, и все напряжение переходит на разогревание его контактов;
  • на контактах сила тока 30-50 мА, и возникает эффект тлеющего разряда, разогревающего биметаллические пластины. Под воздействием высокой температуры пластины изгибаются;
  • вследствие этого пластины замыкают электроцепь, и по ней идет ток, разогревающий ламповые катоды;
  • величину проходящего по цепи электротока ограничивает дроссель, пока электроды в лампочке не разогреются до температуры 800 градусов;
  • в результате процесса разогрева повышается электронная эмиссия, способствующая облегчению газового пробоя;
  • работа стартера закончилась, и биметаллические катоды остывают и начинают возвращаться на исходную позицию;
  • контакты разъединяют электроцепь, и в дросселе происходит ЭДС-самоиндукция с высоким напряжением (1 кВт), возникает электрический импульс, попадающий в колбу с газом;
  • разогретые ламповые контакты создают пробой газа, и лампочка начинает светиться.

Работа светильника зависит от правильно подключенных пусковых устройств:

  • дроссель с лампой подключаются последовательно;
  • стартер со светильником соединяется параллельно;
  • также пусковой аппарат параллельно подключается с конденсатором.

Если при эксплуатации светильника с люминесцентной лампочкой возникают неполадки или перебои с включением, необходимо сразу заменить пусковой аппарат. Несвоевременное и неправильное замыкание и размыкание контактов приводит к износу ламповых элементов и окончанию срока службы осветительного прибора.

Стартеры теплового вида имеют следующее отличие от аналогов – это продолжительное время запуска источника дневного освещения. Устройства данного вида при работе потребляют большое количество электроэнергии, что негативно влияет на их экономичность.

Другое название стартеров данного вида – термо-биметаллические, они, как правило, применяются при эксплуатации при низких температурах. Основным отличием от прочих видов является то, что при отсутствии напряжения контакты уже замкнуты, и при подаче напряжения на прибор, возникает более высокий импульс.

Стартеры, использующие в своей работе принцип тлеющего разряда, содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами термического расширения. Работа приборов данного вида осуществляется следующим образом: при включении светильника в электрическую сеть, напряжение подается на стартер, электроды которого в этот момент разомкнуты.

Под действием поданного напряжения между электродами возникает тлеющий разряд. В цепи проходит небольшой электрический ток и под его действием происходит нагревание биметаллических электродов стартера. Они нагреваются и изгибаются, что обусловлено реакциями, проходящими в биметаллах, под воздействием электрического тока, и именно это и приводит к замыканию цепи.

Размыкание данной цепи приводит к возникновению особого импульса, обладающего повышенным напряжением, который формируется в дросселе и позволяет произвести пробой газа в лампе, и соответственно ее разжигание.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются неуправляемыми. В тяжёлых условиях, таких как эксплуатация при пониженных температурах, скорость нагрева биметаллических контактов замедляется, соответственно лампа дневного света зажигается дольше или вообще выходит из строя. Однако, развитие полупроводниковой электроники позволило изготовить стартеры принципиально нового типа.

Полупроводниковые стартеры размещаются в обычном стандартном корпусе с полупроводниковыми компонентами. Они соответствуют всем требованиям предъявляемым к стартерам по мощности и напряжению питания подключаемой лампы. Работа стартеров данного вида, формирование импульса, происходит по принципу ключа – нагрева и размыкания цепи.

Наиболее оптимальными параметрами, данного вида стартеров, обладают приборы со ждущим режимом зажигания, при котором размыкание контактов происходит в необходимой фазе напряжения и достаточной температуре нагрева электродов.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются не управляемыми

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

  • При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
  • Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
  • Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
  • За счет резкого скачка очень быстро разогреваются электроды.
  • Биметаллическая пластина стартера остывает и разрывает контакт.
  • В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

  • пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
  • шумы при пуске и работе;
  • невозможность запуска при пониженной температуре;
  • длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

  • фазный провод подается на вход дросселя;
  • с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
  • со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.
