Подключаем светодиодный прожектор своими руками
Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.
Конструктивные особенности
Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.
Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.
Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.
Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.
Схема подключения прожектора
Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.
Схема подключения к сети 220 В выглядит следующим образом:
Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:
При желании и для повышения уровня безопасности на участке можно подключить еще и звуковую сирену. Схема в данном случае будет иметь следующий вид:
Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.
Поэтапное выполнение работ
Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.
Основные действия:
- Демонтаж крепления клеммной коробки;
- Закладка кабеля питания в сальник с последующим подключением к клеммнику;
- Закрывается крышка короба;
- Прожектор закрепляется на кронштейн;
- Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.
Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.
Процесс подключения к электросети
Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы
Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода
Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.
Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.
Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).
Принцип работы датчика движения
Уличный прожектор на базе светодиодов, оснащенный автоматическим блоком управления (датчиком движения), позволяет значительно экономить электроэнергию, так как освещение включается лишь при появлении в зоне радиуса действия прибора любого движущегося объекта. Устройство этого типа отслеживает изменение уровня инфракрасного излучения.
Механизм устроен таким образом, что ИК-излучение посредством встроенных линз и отражателей перенаправляется на специальный сенсор, который, в свою очередь, выдает реакцию на изменение уровня ИК-излучения. Затем с помощью реле происходит подключение нагрузки к питающей сети.
Уличный прожектор, оснащенный датчиком движения, имеет немало достоинств:
- Длительность функционирования, так как диодные лампы могут служить на протяжении десятков лет без необходимости замены.
- Простота подключения.
- Не требует регулярного обслуживания, в том числе и частой замены лампочек.
- Экономичность, что достигается не только за счет использования энергоэффективных светодиодов, но еще и благодаря автоматическому блоку управления, который включает и отключает прожектор по мере необходимости в освещенности участка, в частности, при появлении в радиусе действия прибора движущегося объекта.
- Полная безопасность при эксплуатации, так как механизмом не предусмотрено использование вредных для организма человека веществ.
- Повышенная стойкость к вибрациям, звуковым волнам и механическим повреждениям.
- Быстрая реакция при включении и отключении прибора.
- Установка на любой поверхности: горизонтальной, вертикальной. Это может быть столб, стены, перекрытие.
- Устойчивость к перепадам температур, в том числе и к воздействию пограничных значений данного параметра.
Как выбрать датчик движения
Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:
- Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
- внутренние — предназначены для внутренней установки.
По принципу действия:
- ультразвуковые — реагируют на ультразвук;
- микроволновые — излучают высокочастотные радиоволны;
- инфракрасные — обнаруживают тепловое излучение.
По устройству:
- однопозиционные: приемник и передатчик смонтированы в одном корпусе;
- двухпозиционный передатчик и приемник установлены в разных местах;
- многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.
По типу установки:
- многофункциональные — следят за уровнем освещенности и движения;
- комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
- уличные датчики движения — применяют для включения уличного освещения и охраны территории;
- накладные — созданы для настенного монтажа;
- потолочные — монтируются в подвесной потолок;
- врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.
Датчик движения для включения света нужен не только на улице
Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.
Датчики движения бывают проводными и беспроводными
Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком - Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный - Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.
Обзор преимуществ и недостатков
Если касаемо прочих видов ламп, кроме светодиодных, ситуация с датчиком освещенности и движения вполне очевидна, так как в этом случае больше плюсов от применения такого узла управления, то для приборов на базе светодиода количество недостатков приравнивается к числу преимуществ.
Основные плюсы:
- Отсутствие необходимости постоянно искать выключатель на стене и прикладывать какие-либо усилия;
- Наличие функции распознавания уровня интенсивности освещения, иными словами, прибор с датчиком движения включается только в темное время суток, а днем не реагирует на движение.
Недостатки:
- Источник света с автоматическим узлом управления включается не только при передвижениях человека, но также реагирует на мелких животных, что означает ложное срабатывание и лишний расход электроэнергии;
- Прожектор на базе светодиода не предусматривает регулярные коммутационные действия, поэтому частые включения и отключения могут быстро вывести из строя лампу.
Если для светодиодного прожектора приобретается датчик реагирования на движение, можно забыть о факторе экономии электроэнергии, так как продолжительность работы при включении будет недолгой, после чего прожектор отключится. Светодиодные же лампы известны тем, что при длительной эксплуатации они характеризуются низким уровнем энергопотребления.
Датчики движения существуют в разных исполнениях, что означает наличие индивидуальных особенностей у каждого из них:
- Инфракрасный узел автоматического управления. Такие приборы функционируют посредством отслеживания перемещений объектов в ИК, тепловом диапазоне. К плюсам можно отнести настройку дальности реагирования, кроме того, они безопасны. Есть и минусы: не срабатывают при наличии блокирующих ИК-излучение материалов, применение на улице не отличается точностью, на что влияют внешние факторы (осадки, солнечное излучение), кроме того, данный вид датчика движения сработает даже от порыва теплого ветра.
- Ультразвуковой узел автоматики. Характеризуется следующими плюсами: доступная цена, устойчивость к внешним факторам, широкий диапазон температур. К минусам относятся такие факторы: не реагирует на слабые, нерезкие движения, а также распознает перемещения лишь на небольшом удалении.
- Микроволновый узел автоматики. Наиболее мощное устройство, из плюсов можно выделить: любые условия эксплуатации, быстрая реакция на слабые движения, распознает перемещения объекта даже за толстыми стенами. Есть и недостатки у таких приборов: высокая цена, ложные срабатывания из-за способности реагировать на больших расстояниях.
Существуют также комбинированные исполнения, в результате можно подобрать прожектор с датчиком движения или освещенности наиболее высокой степени эффективности для работы при определенных условиях.
Как организовать уличное освещение
Прежде всего, нужно знать, что для каждого объекта задействуют определенный вид источников света. Прожекторы могут обеспечивать направленный и рассеянный свет, что учитывается при выборе прибора для освещения архитектурных объектов или же охраняемой территории. В зависимости от условий эксплуатации, а также от конфигурации объекта выбирается тип крепления: на отдельно стоящей опоре или посредством кронштейна.
https://youtube.com/watch?v=xRC8VQzZnT8
Второй вариант предпочтителен для прожекторов с датчиком движения, когда нет возможности установить его на опоре, а также в случаях, если важно обеспечить освещение объекта рядом с фасадом здания. Основные этапы установки:
Основные этапы установки:
- Подключение узла автоматического управления к прожектору.
- Настройка датчика движения. При этом обычно требуется сместить регулятор в крайнее положение с соответствующей маркировкой (интенсивность освещения во время реагирования), а также установить время работы после включения источника света и определить подходящий уровень чувствительности узла автоматического управления.
- Монтаж источника света и кронштейна. Для этого используется крепеж, который идет в комплекте к прожектору.
- Подключение к питанию.
- Проверка функциональности.
- Установка на фасад или опору.
Различные настройки чуствительности датчика
Таким образом, источник света с датчиком движения может быть весьма эффективным. Однако если речь идет о прожекторах на базе светодиодов, в этом случае количество недостатков и преимуществ уравнивается, что затрудняет решение вопроса о покупке источника света с таким датчиком. Чтобы частота срабатываний не оказывала негативного влияния на данный вид светильника, следует подобрать наиболее подходящее исполнение узла автоматического управления.
Виды датчиков
Различают следующие разновидности датчиков движения:
- УЗ (ультразвуковые);
- ИК (инфракрасные);
- СВЧ (микроволновые);
- комбинированные.
Ультразвуковой тип отслеживает движение объекта посредством звуковых волн. Он не подвержен воздействию факторов окружающей среды (не боится влаги, пыли, перепада температур). Его часто применяют при оборудовании лестничных пролетов, слепых зон, автомашин. Привлекательна и его цена.
Однако не обошлось и без недостатков. Радиус действия прибора невелик. Он реагирует только на резкие движения и не подходит для применения в зонах и жилищах с домашними животными.
Инфракрасный датчик обнаруживает и реагирует на изменение теплового поля подконтрольной территории. Зона охвата напрямую связана с площадью поверхности установленной в нем системе линз.
Инфракрасные ДД нередко дают ложную реакцию на теплые порывы ветра. Наблюдаются погрешности и в работе при осадках или при попадании на корпус прямых УФ-лучей.
Однако данные устройства довольно точно оценивают расстояние до объектов в ходе их движения, часто применяются на внешнем периметре и являются устройствами абсолютно безвредными для здоровья животных и людей.
Принцип действия микроволнового детектора основан на генерировании волн высокой частотности, которые по достижении объекта отражаются от него и улавливаются сенсором.
Главным недостатком является высокая стоимость устройства. Кроме того, при выставлении максимальной мощности излучения прибор опасен для здоровья людей.
К преимуществам микроволнового ДД можно отнести:
- компактность;
- реакцию даже на малозаметное движение;
- отсутствие влияния на него температурного режима и других факторов окружающей среды.
Комбинированный тип устройства может сочетать в себе функции разных видов. Наиболее часто используются приборы, осуществляющие фиксацию движения с помощью ультразвука и волн высокой частоты. Такие аппараты показывают высокую эффективность, а их минусы перекрываются многочисленными плюсами.
Устройства фиксации движения условно можно разделить на внутренние и внешние. Первые устанавливаются внутри дома, квартиры или производственного помещения, а вторые снаружи.
Контактные
Самые простые включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластины при открытии двери размыкаются, контакты геркона соединяются, включается реле, которое приводит в действие включатель прибора освещения.
Схема контактного ДД
Инфракрасные
Приборы срабатывают на тепловое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент сенсор передаёт сигнал на реле включения лампы. Внутреннее устройство можно рассмотреть на примере модели Патрол – 201 ПЕТ.
Устройство датчика
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков
Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
- При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
- Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
- Монтаж прожекторов с фотореле (сенсорных).

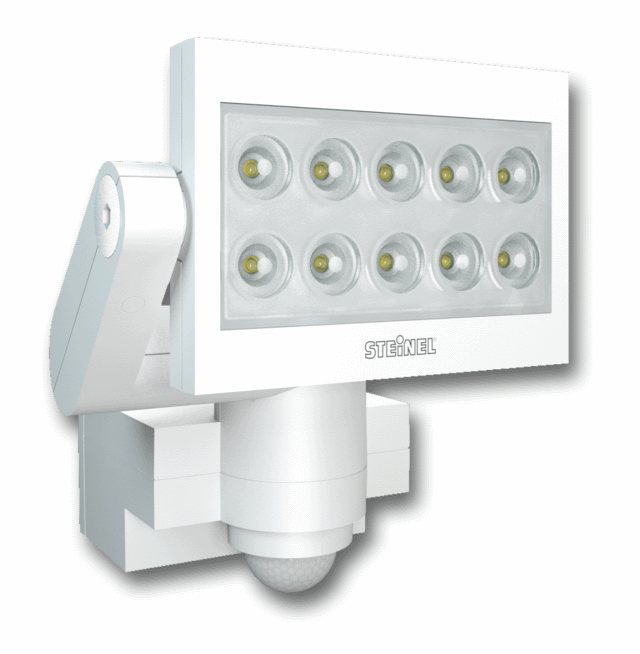

Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Разновидности
На данный момент есть несколько классификаций прожектора. Так, бывает прожектор:
- промышленный, уличный и декоративный;
- для подводного, земного, матричного, линейного и панорамного освещения;
- светодиодный, галогенный и аккумуляторный.
Также есть такая классификация: для внутреннего и наружного освещения.
Светодиодные
Самый популярный и качественный светоисточник. Работает в течение 80 тысяч часов. Не нуждается ни в каком обслуживании на протяжении всего времени использования. Используется как в быту, так и в промышленности с коммерцией. Благодаря большой плотности светопотока, применяется, для того чтобы осветить большую территорию. Из достоинств можно отметить высокую экономичность, ударопрочность, безопасность. Из недостатков — высокую стоимость.
Светодиодный аппарат
На солнечных батареях
Современная система, позволяющая полностью отказаться от энергопотребления сети. Прожектор дополняется выносливыми или встроенными солнечными панелями. Используются, как для того чтобы осветить фасад здания и архитектурный элемент, так и для соблюдения охраны и порядка на придомовой территории. Работают круглосуточно и автономно, очень просто ставятся и обслуживаются, работают вне зависимости от погоды. Имеет ровный и яркий светопоток, могут быть установлены в любом труднодоступном месте.
Стоит отметить, что во время дождя снижается производительность солнечных батарей. Поэтому иногда прожектор может выключиться. Из-за низких температур также происходит сбой работы. Свет становится более тусклым. Еще один недостаток заключается в неразборности оборудования. В результате, если повредится один элемент, то нужно будет полностью покупать новое оборудование.
Источник на солнечных батареях
С галогенной лампой
Галогенный прожектор создает точечный вид бестеневого освещения, имеющий теплый оттенок. Такой аппарат используется, чтобы подсвечивать рекламные щиты или фасады сооружений. Также он применяется, чтобы освещать габаритные объекты в виде дамб или мостов. Работает лампочка в нем также, как и лампа накаливания. Отличие лишь в использовании галогена, вместо ртути. Преимущества такого аппарата в низкой стоимости, высокой надежности и совместимости с диммерами. Из недостатков выделяют большой нагрев и энергопотребление.
Вам это будет интересно Особенности лампы ДНАТ
Есть еще металлогалогенные модели. Они отличаются более мощным светопотоком, надежностью и невосприимчивостью к сетевым токовым перепадам.
Обратите внимание! Применяются активно в коммерческой деятельности. Имеют большой срок эксплуатации
Прожектор на движение со встроенными галогенными лампами
